计算机网络（谢希仁 第八版）课程笔记（三）——第三章 数据链路层

第三章 数据链路层

把网络层交下来的IP数据报组装成帧，在两个相邻结点间传送帧

主要研究：怎样从一台主机传送到另一台主机

信道类型：

1. 点对点信道
2. 广播信道

数据链路层的三个基本问题：封装成帧、透明传输、差错检测

一、数据链路层的几个共同问题

1、数据链路与帧

链路（物理链路）：从一个结点到相邻结点的一段物理线路，而中间没有任何其他的交换节点

数据链路（逻辑链路）：物理线路+通信协议（软件）

帧（这个是数据链路层的东西）：在IP数据报添加尾部和首部封装成帧

点对点信道的数据链路层的步骤：

1. 节点A的链路层，把网络层交下来的IP数据报添加首部和尾部封装成帧
2. 节点A把封装好的帧发送给节点B的链路层
3. 节点B的数据链路层收到的帧没差错，则从收到的帧中提取出IP数据报交到上面的网络层，否则丢弃这个帧

2、三个基本问题

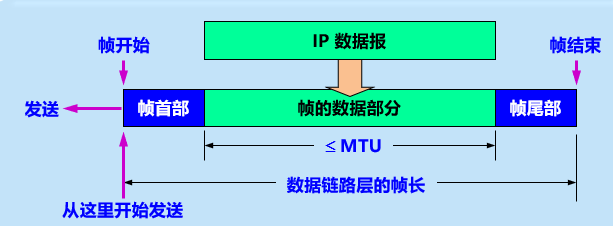

（1）封装成帧

在数据的前后分别添加首部和尾部，构成一个帧

MTU：所能传送的帧的数据部分长度上限

首部和尾部的一个重要作用：帧定界（确定帧的界限）

• 控制字符SOH放在帧的最前面，表示帧的首部开始
• EOT放在帧的尾部，表示帧的结束

（2）透明传输

存在某些字节和SOH或EOT一样，链路层错误识别帧的边界的问题

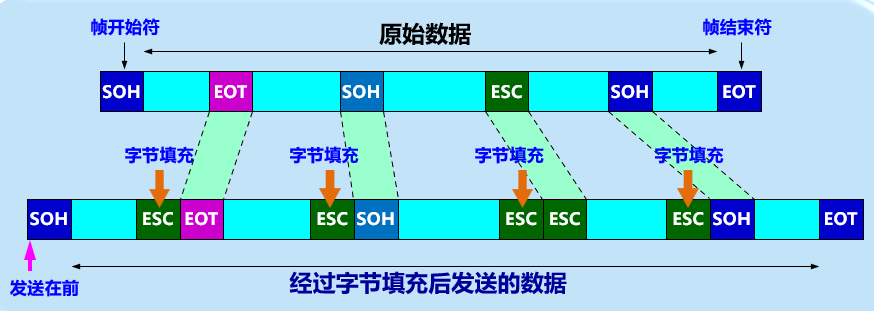

使用字节填充/字符填充解决这个问题
遇到转义字符就证明这里没有边界

填充转义字符ESC

转义字符会在结点B传给网络层的时候，删除

（3）差错检测

比特在传输的过程中可能会发生差错，0变1,1变0

误码率BER就是计算差错的比特数的占比

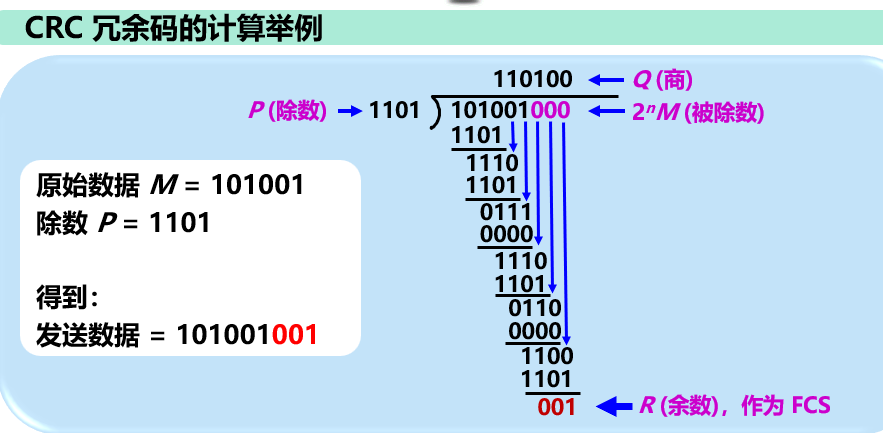

使用循环冗余检验CRC检错
一开始双方商量好除数（n+1位），然后原始数据后面加上n个0，数据就变成了k+n位

数据（k+n位）/除数（n+1位）= 余数CRC冗余码

发送数据：
原始数据+CRC冗余码

如果接收端收到的数据除以除数，余数不等于CRC就是错误

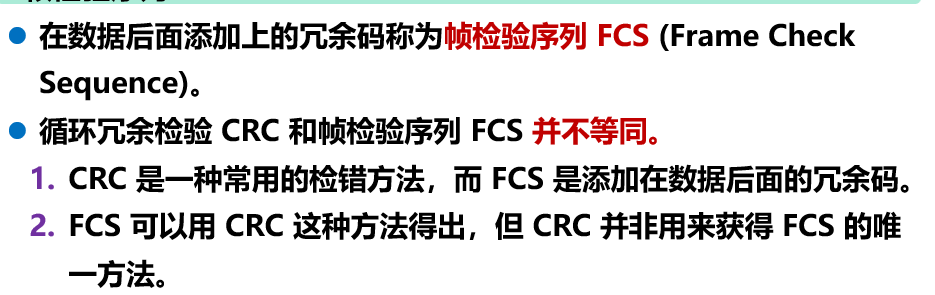

帧检验序列FCS

二、点对点协议PPP

1、特点

满足的需求：

1. 简单
2. 封装成帧
3. 透明性
4. 多种网络层协议
5. 多种类型链路
6. 差错检测
7. 检测连接状态
8. 最大传送单元
9. 网络层地址协商
10. 数据压缩协商

组成

1. 一个将IP数据报封装成串行链路的方法
2. 链路控制协议LCP
3. 网络控制协议NCP

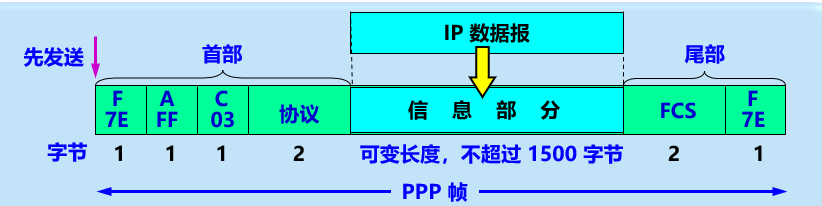

2、帧格式

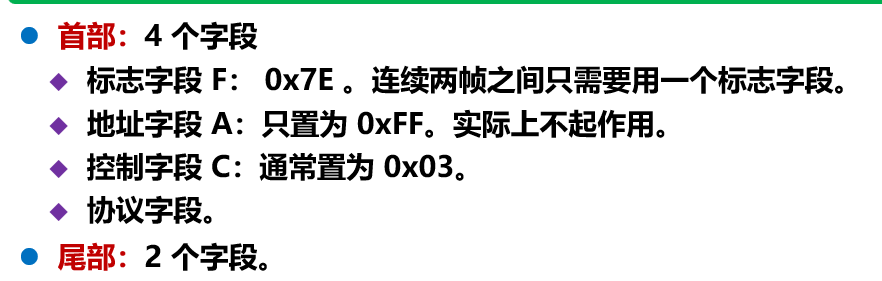

（1）字段

FCS是使用CRC的帧检验序列FCS

字节填充（异步传输的时候）

当信息字段中出现和标志字段一样的比特组合，就采用一些措施解决

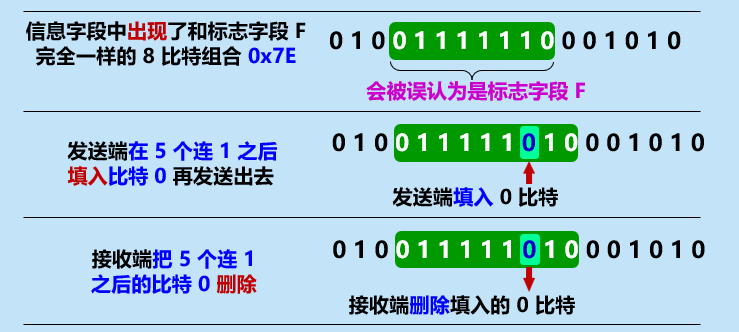

零比特填充（同步传输）

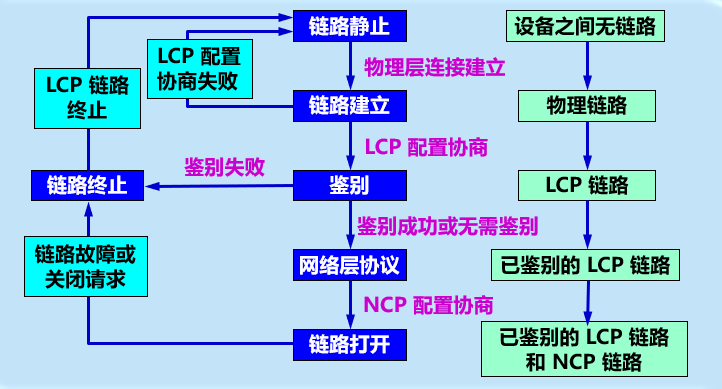

状态图

三、使用广播信道的数据链路层

1、局域网

局域网的特点：

1. 网络为一个单位拥有
2. 站点有限

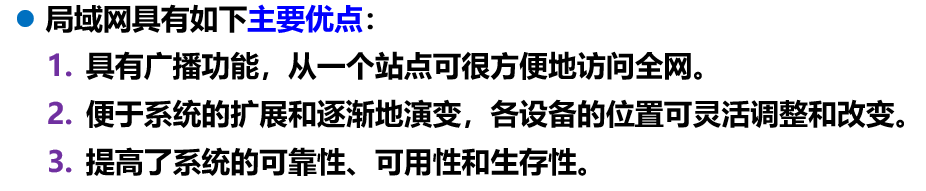

优点：

共享信道

2、CSMA/CD协议

载波监听多点接入/碰撞检测
发送的数据都使用曼切斯特编码

要点

1. 多点接入：许多计算机以多点接入的方式连接在一根总线上
2. 载波监听：“边发送边监听”，每个站必须不停地检测信道
3. 碰撞检测：边发送，边检测信道上的信号电压的变化情况，当电压摆动值超过一定的门限值，就认为产生了碰撞

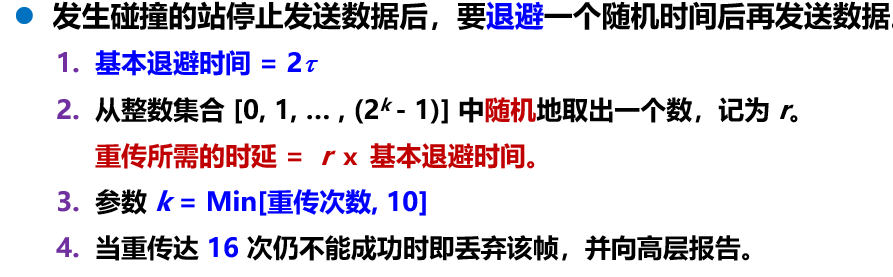

重传时机：截断二进制指数退避

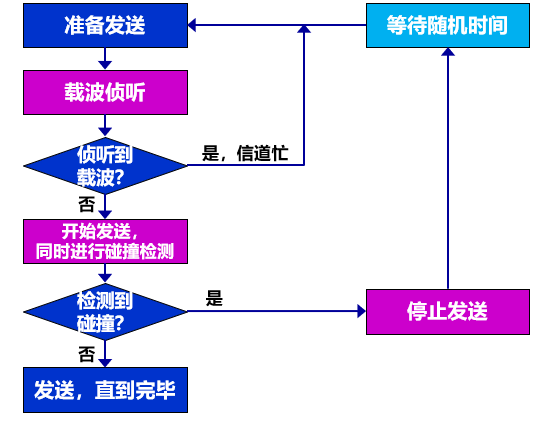

准备发送–>检测信道，空闲发送–>边发送边监听–>

1. 发送成功：争用期未检测到碰撞，认为发送成功
2. 发送失败：检测到碰撞，停止发送，发送人为干扰信号，执行指数退避算法，重新发送

3、集线器的星形拓扑

采用双绞线的以太网采用星形拓扑

在星形中心有集线器

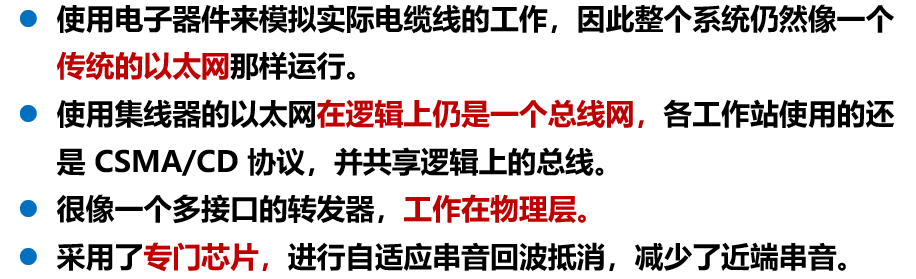

集线器的特点：

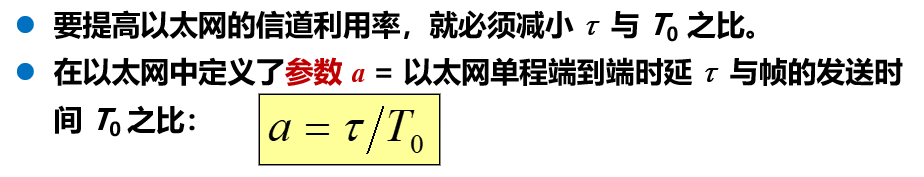

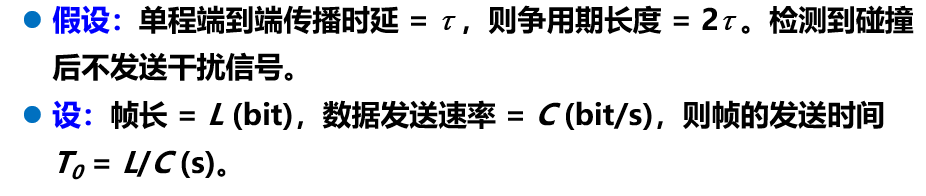

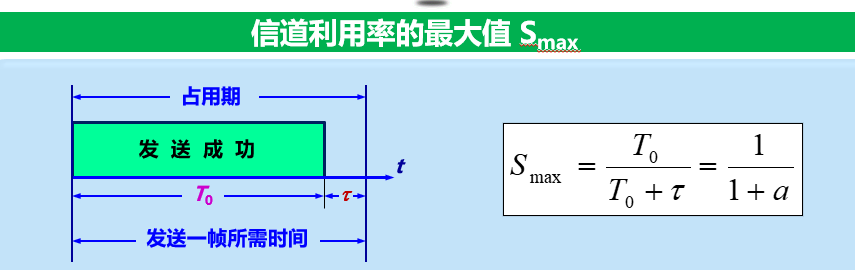

4、信道利用率

发生碰撞，信道资源实际上是被浪费了

5、MAC层

硬件地址/物理地址

局域网的“地址”应当是每一个站的“名字”或标识符

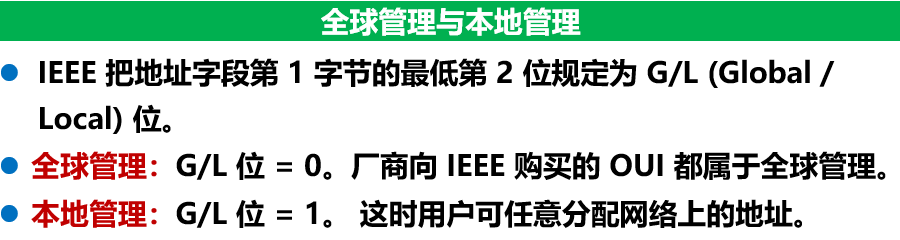

唯一标识符OUI

适配器的过滤功能
每收到一个MAC帧，先用硬件检查帧的MAC地址

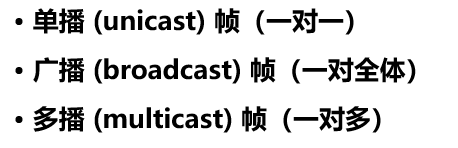

发送给本站的帧 包括一下3种帧：

混杂方式就是窃听以太网的传输

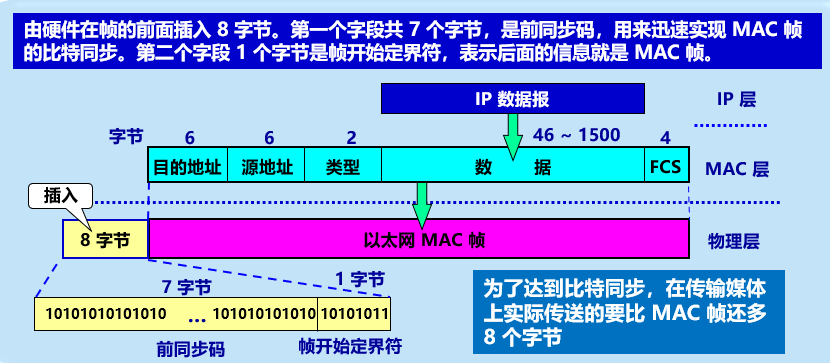

格式

四、扩展的以太网

1、在物理层扩展以太网

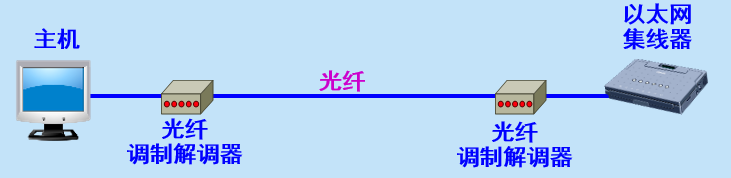

（1）使用光纤扩展

主机使用光钎和一对光钎调制解调器连接到集线器

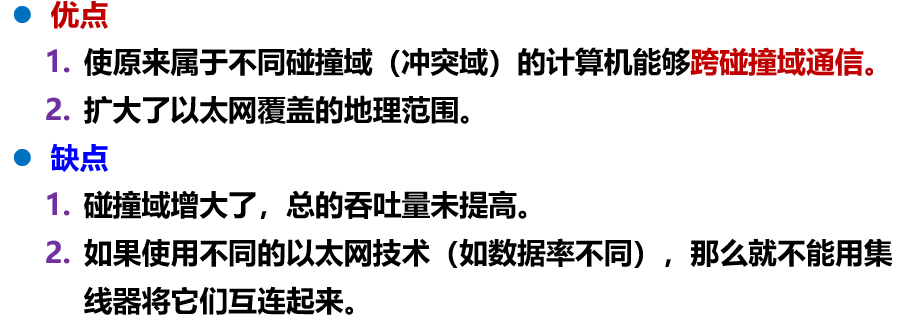

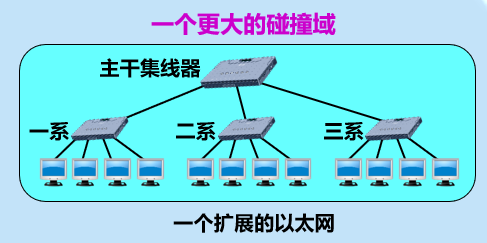

（2）使用集线器

使用多个集线器连成更大的以太网

2、在数据链路层扩展以太网

网桥：根据MAC帧的目的地址对收到的帧进行转发和过滤

交换机：多端口的网桥

交换机的特点：

1. 多接口的网桥
2. 全双工
3. 并行性

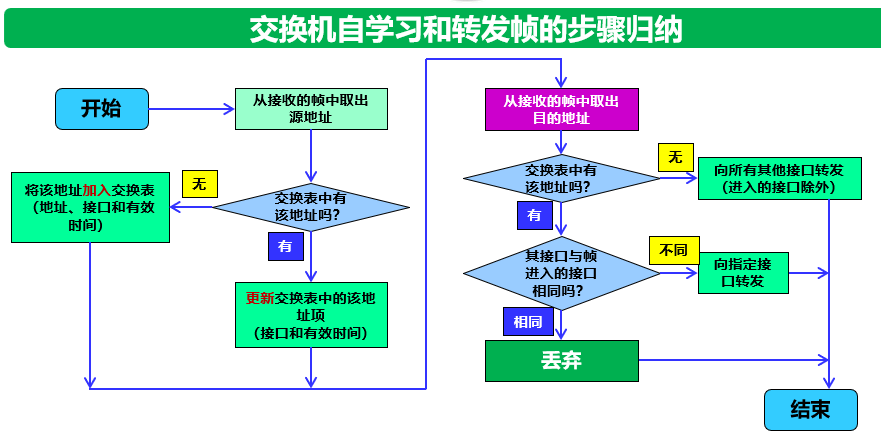

自学习功能

就是会找到路径

从总线到星形以太网

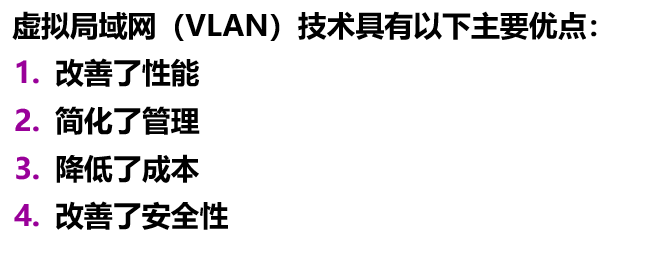

3、虚拟局域网

五、高速以太网

1、100BASE-T以太网

快速以太网

在双绞线上传送100Mbit/s基带信号的星形拓扑以太网

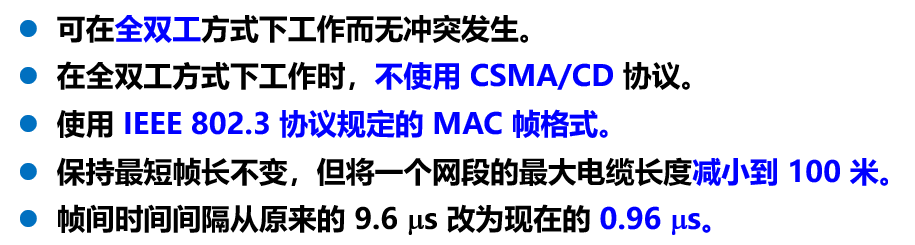

2、吉比特以太网

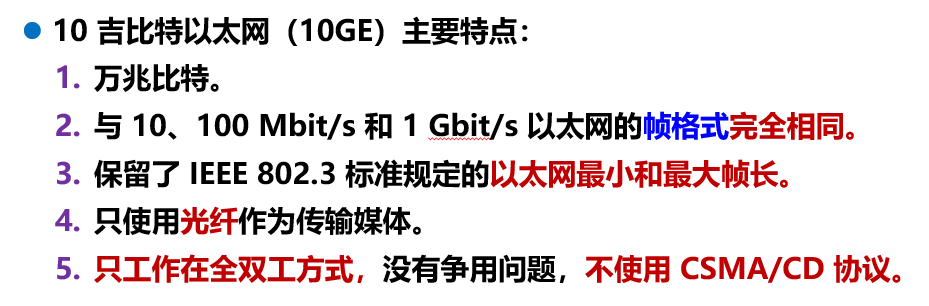

3、10吉比特以太网和更快的以太网
