图的概念（http://t.csdn.cn/CH4Bv）

图的概念（http://t.csdn.cn/CH4Bv）

图的顺序存储结构

数组（邻接矩阵）表示法

定义

建立一个顶点表和一个邻接矩阵（表示各个顶点之间关系）。

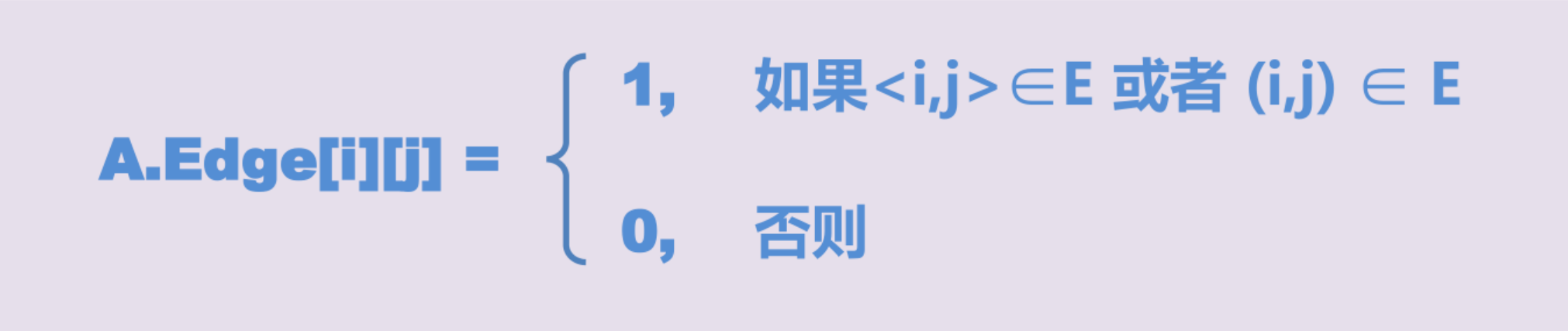

设图A=(V,E)有n个顶点，则图的邻接矩阵是一个二维数组A.Edge[n][n],

/** 图的类型枚举 */
typedef enum {
    DG,     //有向图   0
    UDG,    //无向图   1
    DN,     //有向网   2
    UDN     //无向网   3
}GraphKind;

/** 图的邻接矩阵存储表示 */
typedef struct {
    char* verTexs[100];                     //顶点数组
    int arcs[100][100];                     //邻接矩阵（权数组）
    int verTexCount;                        //图的顶点数
    int arcCount;                           //图的边/弧数
    GraphKind kind;                         //图的类型
}MatrixGraph;

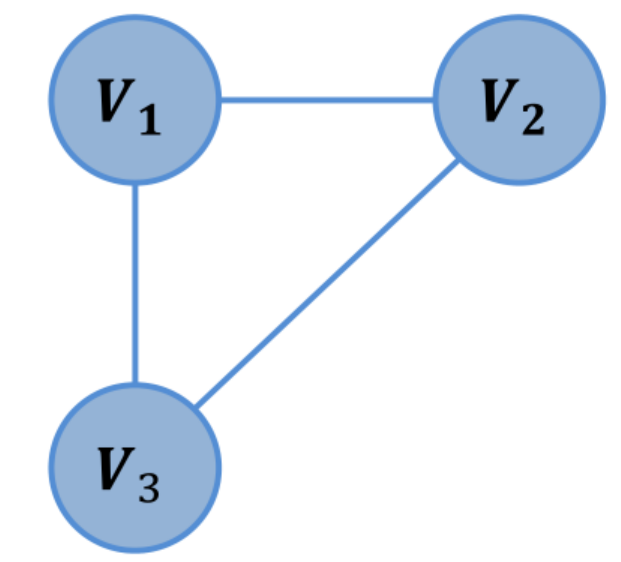

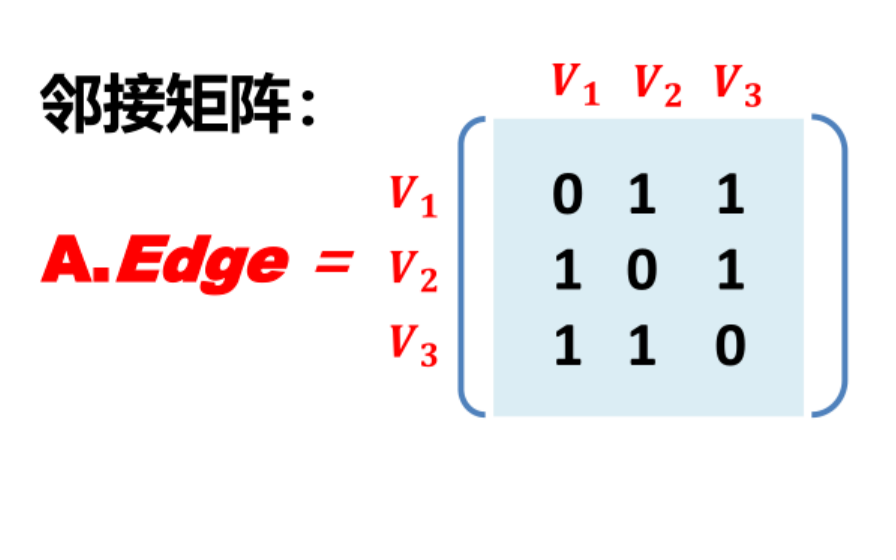

无向图

特点：
1 、无向图的邻接矩阵是对称的
2 、顶点i的度=第i行（列）中1的个数

完全图的领接矩阵中，对角元素为0，其余1

/** 使用邻接矩阵表示法创建无向图 */
int CreateUDG(MatrixGraph* G)
{
    G->kind = UDG;      //设置当前创建图的类型为无向图
    printf("请输入无向图的顶点数：");
    scanf("%d", &G->verTexCount);
    printf("请输入边的数量：");
    scanf("%d", &G->arcCount);
    printf("依次输入顶点信息\n");
    for (int i = 0; i < G->verTexCount; i++)
    {
        G->verTexs[i] = (char *)malloc(sizeof(char) * 10);
        printf("顶点%d：", i + 1);
        scanf("%s", G->verTexs[i]);
    }
    //初始化邻接矩阵，所有边的权值设置为0
    for (int i = 0; i < G->verTexCount; i++)
    {
        for (int j = 0; j < G->verTexCount; j++)
        {
            G->arcs[i][j] = 0;
        }
    }
    printf("请输入顶点和邻接顶点信息，构建邻接矩阵\n");
    for (int i = 0; i < G->arcCount; i++)
    {
        char * vex1 = (char *)malloc(sizeof(char) * 10);
        char * vex2 = (char *)malloc(sizeof(char) * 10);
        printf("顶点：");
        scanf("%s", vex1);
        printf("邻接点：");
        scanf("%s", vex2);
        //分别获得两个顶点在顶点数组中的坐标
        int x = LocateVex(G, vex1);
        int y = LocateVex(G, vex2);
        if (x == -1 || y == -1)
        {
            return 0;
        }
        G->arcs[x][y] = 1;
        G->arcs[y][x] = G->arcs[x][y];      //无向图的邻接矩阵是对称的

        free(vex1);
        free(vex2);
    }
    return 1;
}

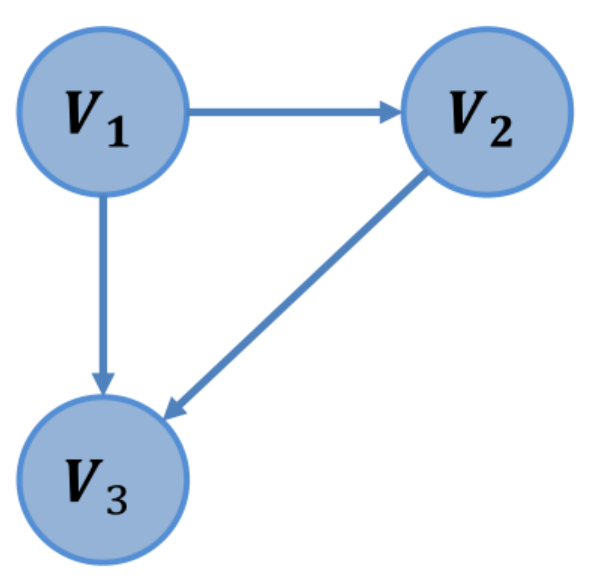

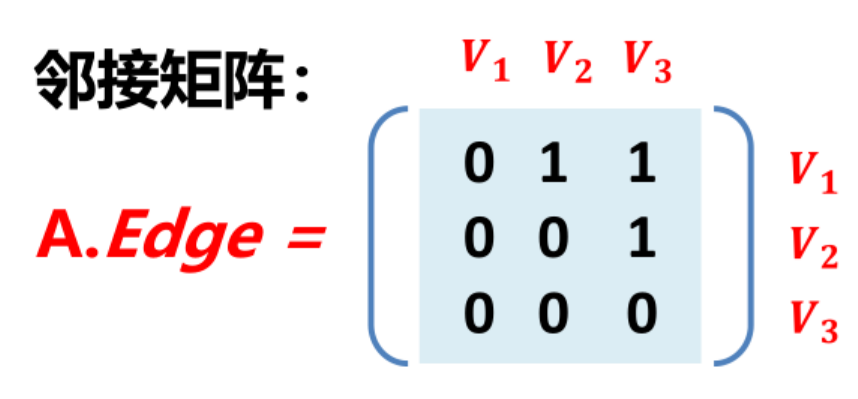

有向图

特点：
1 、有向图的邻接矩阵可能是不对称的
2 、顶点的出度=第i行元素之和
顶点的入度=第i 列元素之和
顶点的度= 第i 行元素之和+ 第i列元素之和

/** 使用邻接矩阵表示法创建有向图 */
int CreateDG(MatrixGraph* G) {
    G->kind = DG;      //设置当前创建图的类型为有向图
    printf("请输入有向图的顶点数：");
    scanf("%d", &G->verTexCount);
    printf("请输入边的数量：");
    scanf("%d", &G->arcCount);
    printf("依次输入顶点信息\n");
    for (int i = 0; i < G->verTexCount; i++) {
        G->verTexs[i] = (char *)malloc(sizeof(char) * 10);
        printf("顶点%d：", i + 1);
        scanf("%s", G->verTexs[i]);
    }
    //初始化邻接矩阵，所有边的权值设置为0
    for (int i = 0; i < G->verTexCount; i++) {
        for (int j = 0; j < G->verTexCount; j++) {
            G->arcs[i][j] = 0;
        }
    }
    printf("请输入顶点和邻接顶点信息，构建邻接矩阵\n");
    for (int i = 0; i < G->arcCount; i++) {
        char * vex1 = (char *)malloc(sizeof(char) * 10);
        char * vex2 = (char *)malloc(sizeof(char) * 10);
        printf("顶点：");
        scanf("%s", vex1);
        printf("邻接点：");
        scanf("%s", vex2);
        //分别获得两个顶点在顶点数组中的坐标
        int x = LocateVex(G, vex1);
        int y = LocateVex(G, vex2);
        if (x == -1 || y == -1) {
            return 0;
        }
        G->arcs[x][y] = 1;
        //G->arcs[y][x] = G->arcs[x][y];      //有向图的邻接矩阵有可能不对称

        free(vex1);
        free(vex2);
    }
    return 1;
}

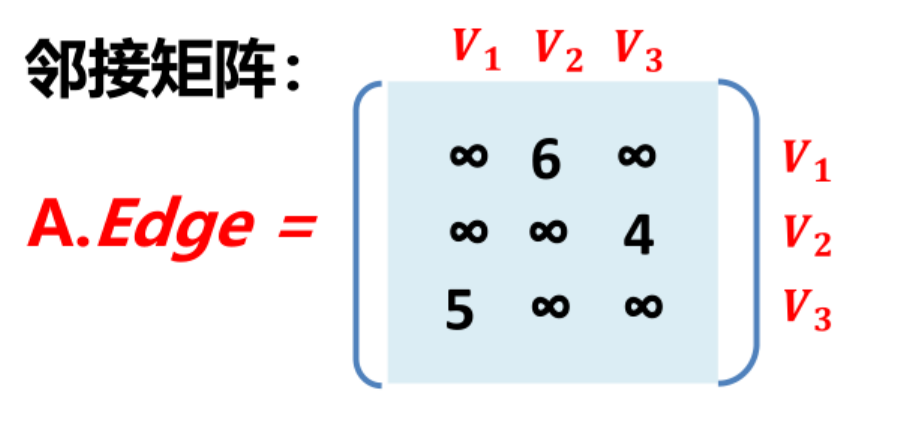

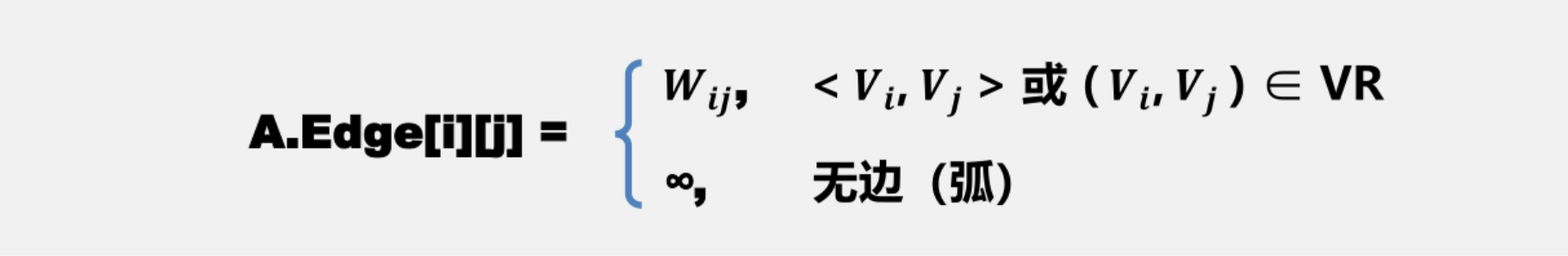

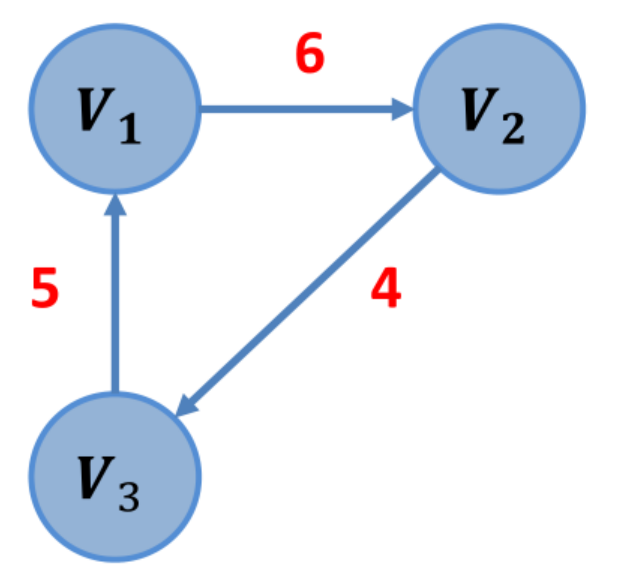

网的邻接矩阵表示法

图的链式存储结构

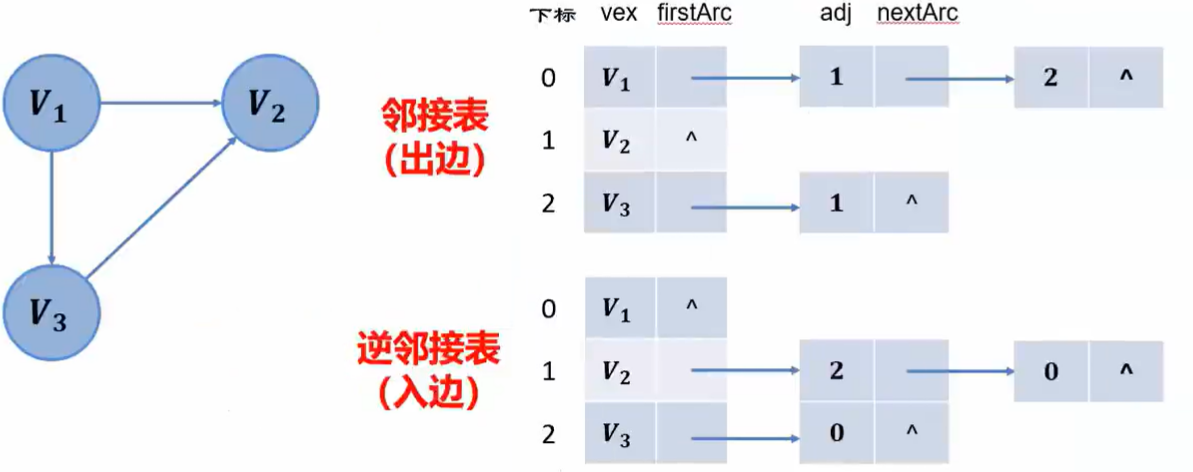

邻接表表示法

定义：

指数组与链表相结合的储存方法

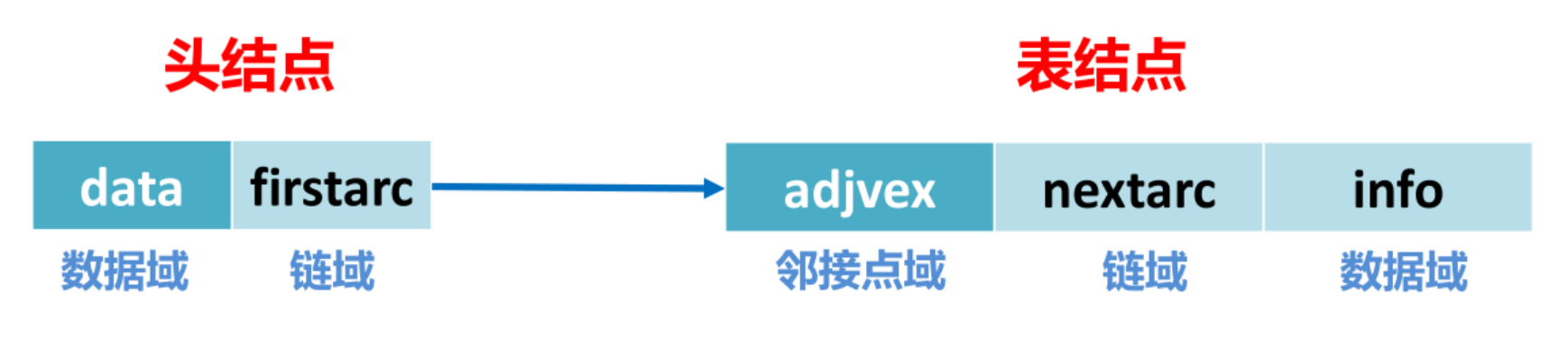

对每个顶点V𝑗 建立一个单链表，把与V 𝑗 有关联的边的信息链接起来，每个结点设为3个域

1 、每个单链表有一个头结点（设为 2个域）），存V𝒋 信息
2 、每个单链表的头结点另外用顺序存储结构存储

/** 图的类型枚举 */
typedef enum
{
    DG,     //有向图   0
    UDG,    //无向图   1
    DN,     //有向网   2
    UDN     //无向网   3
}GraphKind;

/** 边/弧的结点 */
typedef struct node {
    int adjVex;                     //该边指向这条边邻接点的下标
    struct node* nextEdge;         //指向下一条边结点的指针
    struct node* nextArc;          //指向下一个弧结点的指针
    int weight;                 //权重
}EdgeNode, ArcNode;

/** 顶点结点 */
typedef struct vexNode {
    char* vex;                 //顶点值
    EdgeNode* firstEdge;           //指向第一条边的指针
    ArcNode* firstArc;             //指向第一条弧的指针
}VNode, AdjList[100];

/** 邻接表实现的图结构 */
typedef struct adjGraph {
    AdjList vexes;                  //顶点数组
    int vexCount;                   //顶点数量
    int edgeCount;                  //图的边数
    int arcCount;                   //图的弧数
    GraphKind kind;                 //图的类型
}AdjListGraph;

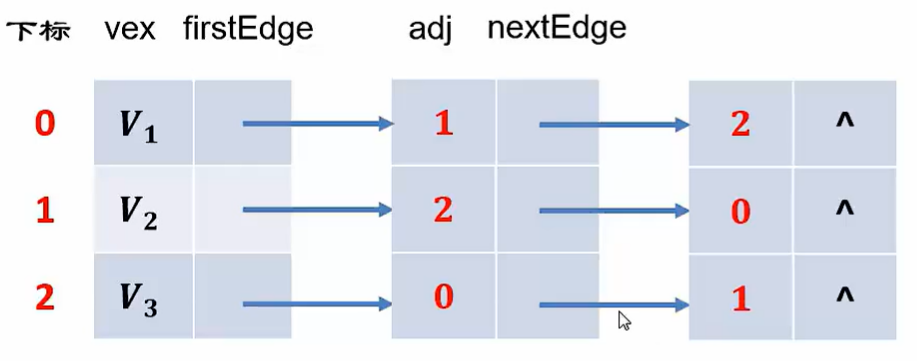

无向图;

注意：邻接表不唯一，因为各个边结点的链入顺序是任意的

TD(V𝒋 ) = 单链表中链接的结点个数

/** 返回顶点vex在顶点数组中的下标，没有找到返回-1 */
int LocateVex_AdjList(AdjListGraph* G, char* vex) {
    int index = -1;
    for (int i = 0; i < G->vexCount; i++) {
        if (strcmp(vex, G->vexes[i].vex) == 0) {
            index = i;
            break;
        }
    }
    return index;
}

/** 采用邻接表表示法创建无向图 */
int CreateUDG_AdjList(AdjListGraph* G) {
    G->kind = UDG;
    printf("请输入顶点数量：");
    scanf("%d", &G->vexCount);
    printf("请输入边的数量：");
    scanf("%d", &G->edgeCount);
    printf("请依次输入顶点信息\n");
    for (int i = 0; i < G->vexCount; i++) {
        G->vexes[i].vex = (char*)malloc(sizeof(char) * 10);
        printf("顶点%d：", i + 1);
        scanf("%s", G->vexes[i].vex);
        //初始化邻接表，把边置空
        G->vexes[i].firstEdge = NULL;
    }
    printf("请输入顶点和邻接点信息，构建邻接表\n");
    for (int i = 0; i < G->edgeCount; i++) {
        char* vex1 = (char*)malloc(sizeof(char) * 10);
        char* vex2 = (char*)malloc(sizeof(char) * 10);
        printf("顶点：");
        scanf("%s", vex1);
        printf("邻接点：");
        scanf("%s", vex2);
        int x = LocateVex_AdjList(G, vex1);
        int y = LocateVex_AdjList(G, vex2);
        if (x == -1 || y == -1) {
            free(vex1);
            free(vex2);
            return 0;
        }
        EdgeNode* edgeNode = (EdgeNode*)malloc(sizeof(EdgeNode));
        edgeNode->adjVex = x;
        edgeNode->nextEdge = G->vexes[y].firstEdge;
        edgeNode->weight = 0;
        G->vexes[y].firstEdge = edgeNode;
        edgeNode = (EdgeNode*)malloc(sizeof(EdgeNode));
        edgeNode->adjVex = y;
        edgeNode->nextEdge = G->vexes[x].firstEdge;
        edgeNode->weight = 0;
        G->vexes[x].firstEdge = edgeNode;

        free(vex1);
        free(vex2);
    }
    return 1;
}
