C语言课设项目-51单片机-独立按键与矩阵按键

 (创作不易，感谢有你，你的支持，就是我前行的最大动力，如果看完对你有帮助，请留下您的足迹）

目录

一、独立按键

1.按键介绍

2.独立按键原理

3.编写独立按键控制程序

二、矩阵按键

1.矩阵按键的由来

2.矩阵按键扫描原理

3.编写矩阵按键控制程序

---

一、独立按键

1.按键介绍

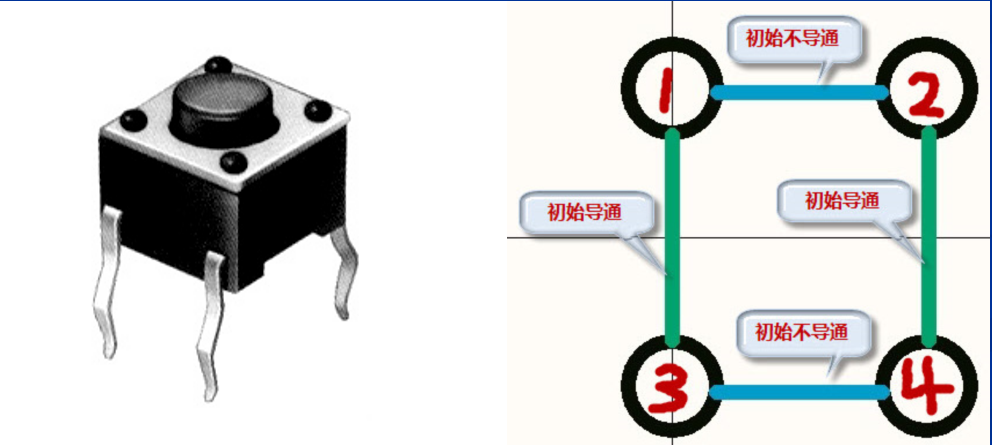

轻触开关是一种电子开关，使用时,轻轻按开关按钮就可使开关接通，当松开手时,开关断开。我们使用的开关如下图：

2.独立按键原理

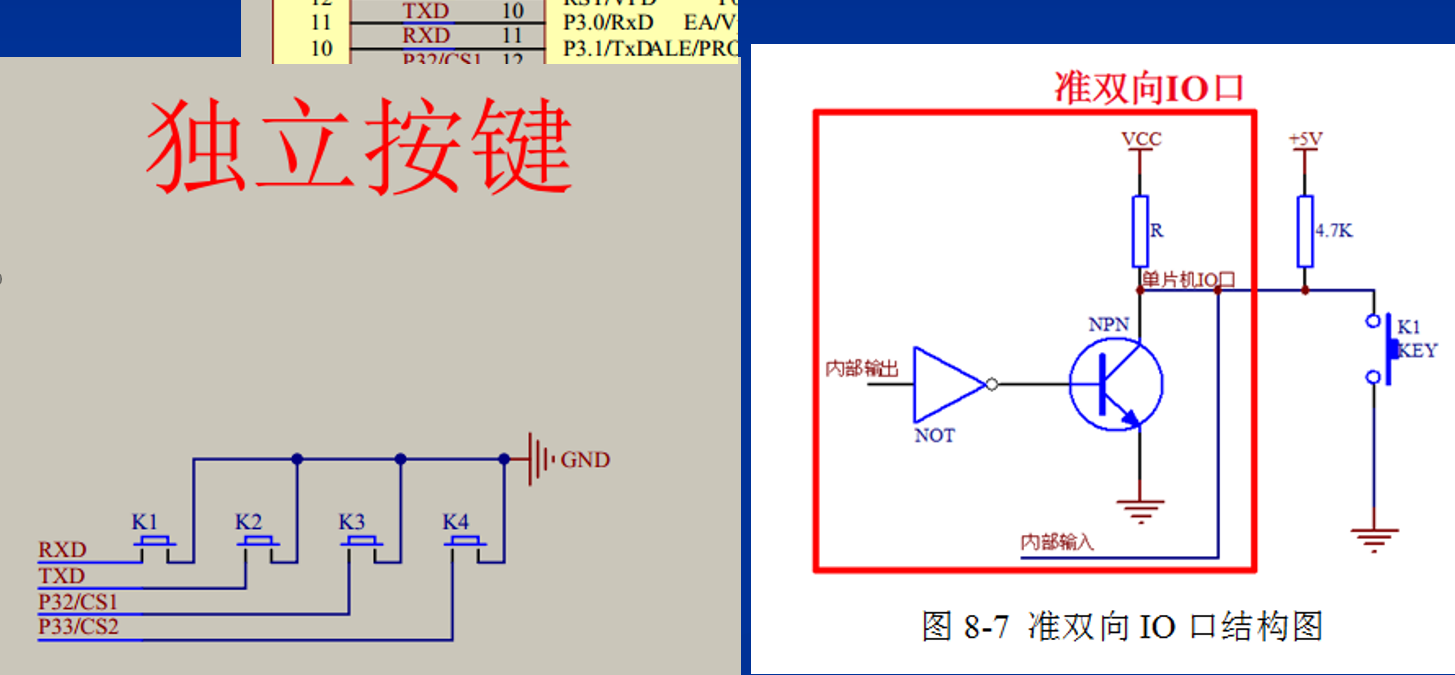

如下图所示：当k1按下以后，由于接地，IO接口和内部输入口就会变成低电平，当按键不按下且内部没有输出时，IO口默认为高电平

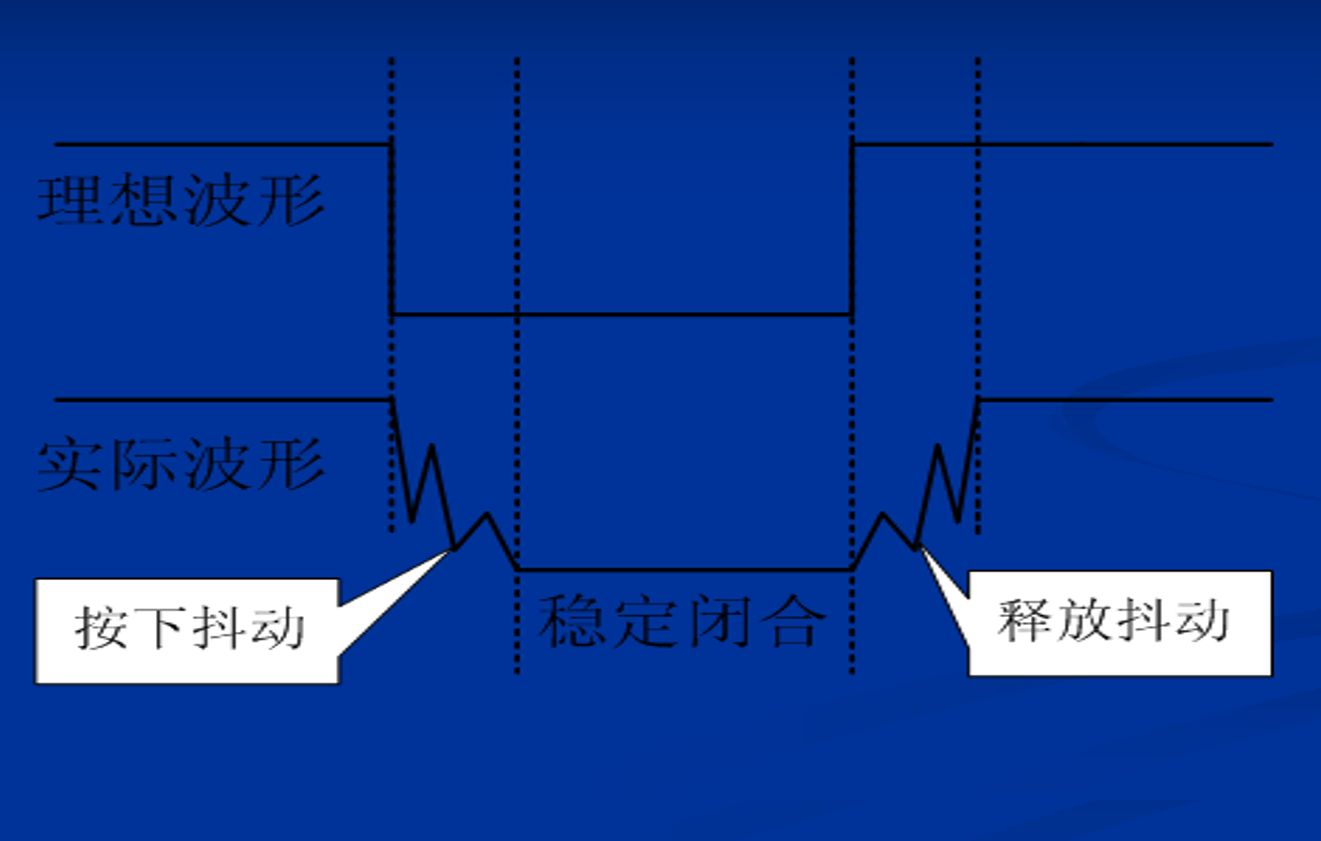

 按键在闭合和断开时，触点会存在抖动现象

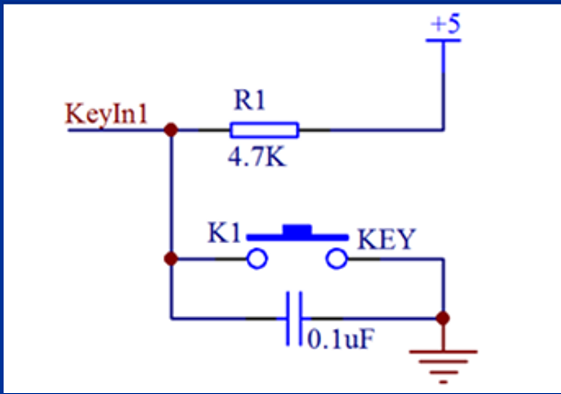

硬件消抖电路：

3.编写独立按键控制程序

#include"reg51.h"
#include<intrins.h>
typedef unsigned char u8;
typedef unsigned int u16;
sbit led =P2^0;
 //如原理图所示：k1接的是RXD接口，而RXD接的是P3.1
sbit k1=P3^1;


void delay(u16 i)	//延时函数
{

 	while(i--);  //当i=1时，可以延时10微秒
}
void keypros()
{
	//判断按键是否按下
 	if(k1==0)
 	{
 	   	delay(1000);  //通过延时时间实现消抖处理
		if(k1==0)	//判断是否按下
		{
			//对其进行循环取反实现按键控制功能
			led = ~led;
		}
		while(!k1);//判断按键是否松开
 	}
}
void main()
{
 	while(1)  //通过循环实现按键控制LED
 	{
   		keypros();
 	}

}

二、矩阵按键

1.矩阵按键的由来

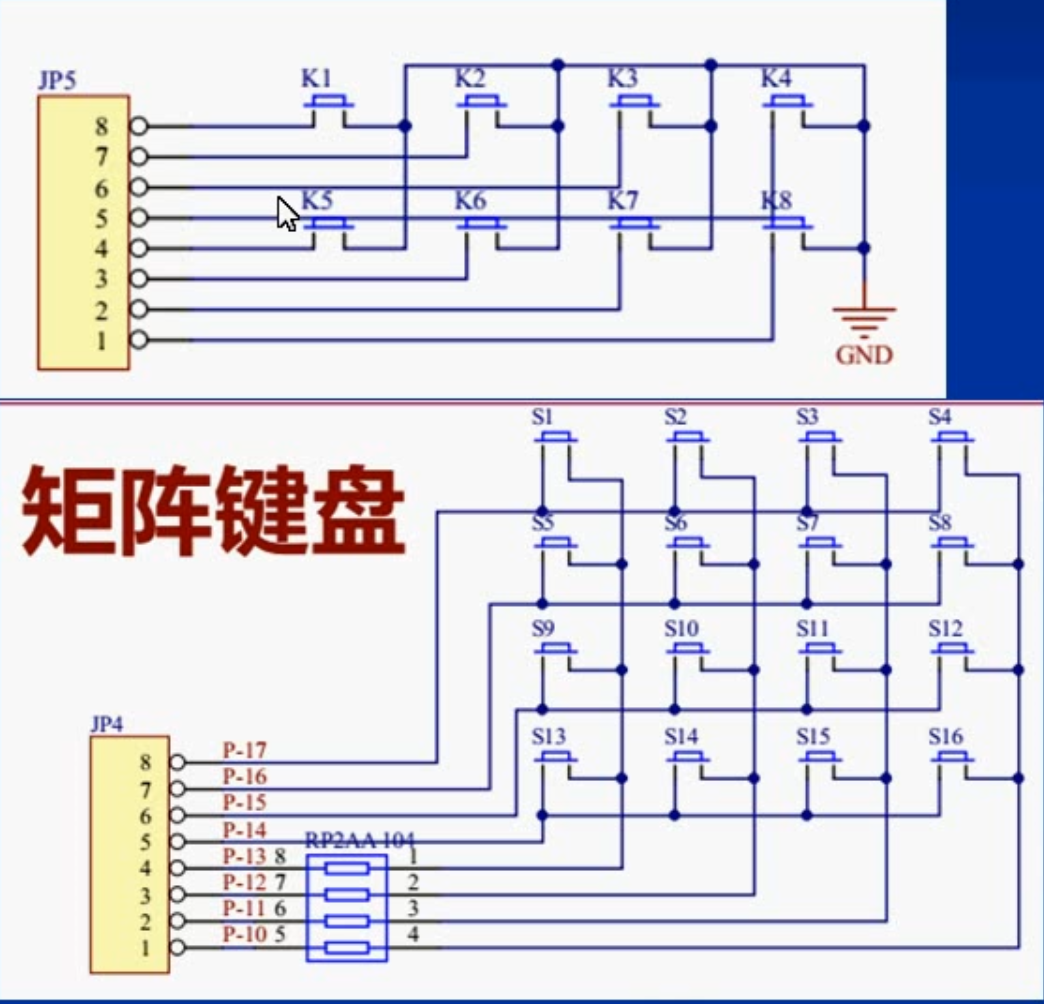

由图可得：同样是8个IO接口，独立按键只能连接8个按钮，而矩阵键盘可以连接16个接口，所以矩阵键盘经常用于按键比较多的情况

2.矩阵按键扫描原理

方法一：      逐行扫描：我们可以通过高四位轮流输出低电平来对矩阵键盘进行逐行扫描，当低四位接收到的数据不全为1的时候，说明有按键按下，然后通过接收到的数据是哪一位为0来判断是哪一个按键被按下。

方法二：     行列扫描：我们可以通过高四位全部输出低电平，低四位输出高电平。当接收到的数据，低四位不全为高电平时，说明有按键按下，然后通过接收的数据值，判断是哪一列有按键按下，然后再反过来，高四位输出高电平，低四位输出低电平，然后根据接收到的高四位的值判断是那一行有按键按下，这样就能够确定是哪一个按键按下了。

3.编写矩阵按键控制程序

//通过行列扫描实现矩阵按键
#include"reg51.h"
typedef unsigned char u8;
typedef unsigned int u16;

u8 code smgduan[16]={0x3f,0x05,0x5b,0x4f,0x66,0x6d,
					0x7d,0x07,0x7f,0x6f,0x77,0x7c,
					0x39 , 0x5e , 0x79 , 0x71}; //共阴

u8 KeyValue;  //创建变量作为smgduan数组的下标
void delay(u16 i)
{
 	while(i--);
}

void KeyDown()
{

	char a = 0;

	//首先使高四位全部输出低电平，低四位输出高电平
	P1=0x0f;
	if(P1!=0x0f)  //说明有按键按下
	{
		delay(1000);//消除抖动
		if(P1!=0x0f)
		{
		 	switch(P1) //对每一列进行测试
			{
			 	case(0x07):	//转换为二进制为00000111，说明P-13接口有按键按下
					KeyValue=0;
					break;
				case(0x0b): //P-12接口有按键按下
					KeyValue=1;
					break;
				case(0x0d): //P-11接口有按键按下
					KeyValue=2;
					break;
				case(0x0e): //P-10接口有按键按下
					KeyValue=3;
					break;
			}
			P1=0xf0;  //高四位输出高电平，低四位输出低电平
		 	switch(P1)	//测试每一行
			{
			//从每一列的测试跳出后，进入每一行的测试，此时的KeyValue为每一列的值，要想与每一行对应，只需要在每一行+4即可
			 	case(0x70):	//转换为二进制为01110000，说明P-17接口有按键按下
					KeyValue=KeyValue;
					break;
				case(0xb0): //P-16接口有按键按下
					KeyValue=KeyValue+4;
					break;
				case(0xd0): //P-15接口有按键按下
					KeyValue=KeyValue+8;
					break;
				case(0xe0): //P-14接口有按键按下
					KeyValue=KeyValue+16 ;
					break;
			 }
			 //按键松开的判断
			 while((a<50)&&(P1!=0xf0))
			 {
			 	delay(1000);
				a++;
			 }
		}
	}
}


void main()
{

 	while(1)
	{
	 	KeyDown();
		P0=~smgduan[KeyValue];
	}
}
