一、UML状态图是什么?
UML状态图是一种用于描述系统动态行为的可视化工具,主要用于展示系统在不同状态之间的转换关系。它通过定义系统的状态(如初始状态、中间状态和结束状态)以及状态之间的触发条件和转换路径,清晰地表达系统的行为逻辑。下面我们根据一道简单的题目来绘画一个简单的状态图。
二、题目原型
医院拟引入一款患者监护系统。基本要求是随时接收每个病人的生理信号(脉搏、体温、血压、心电图等),定时记录病人情况,以形成患者日志。当某个病人的生理信号超出医生规定的安全范围时,向值班护士发出警告信息。此外,护士在需要时还可以要求系统打印出某个指定病人的病情报告。请根据以上描述,绘制患者监护系统的状态机图。
三、医院患者监护系统的题目需求分析
医院希望引入一款患者监护系统,以实现以下功能:
-
实时监测:随时接收每个病人的生理信号,包括脉搏、体温、血压、心电图等。
-
定时记录:定期记录病人的生理数据,形成患者日志。
-
异常报警:当病人的生理信号超出医生规定的安全范围时,向值班护士发出警告信息。
-
报告生成:护士可以随时要求系统打印出某个指定病人的病情报告。
四、状态图设计
根据需求,我们设计了以下三种状态及其转换逻辑:
1. 状态定义
-
监视状态:系统持续接收和分析病人的生理信号。
-
安全状态:病人的生理信号在安全范围内,系统记录数据并返回监视状态。
-
警告状态:病人的生理信号超出安全范围,系统发出警告并记录异常数据。
2. 状态转换逻辑
-
监视状态:
-
当病人生理信号正常时,系统进入 安全状态。
-
当病人生理信号异常时,系统进入 警告状态。
-
系统在规定时间后自动返回 监视状态。
-
-
安全状态:
-
系统记录病人生理数据,形成患者日志。
-
在规定时间后,系统自动返回 监视状态。
-
-
警告状态:
-
系统向值班护士发出警告信息(视觉和听觉信号)。
-
记录异常数据并生成警告日志。
-
在规定时间后,系统自动返回 监视状态。
-

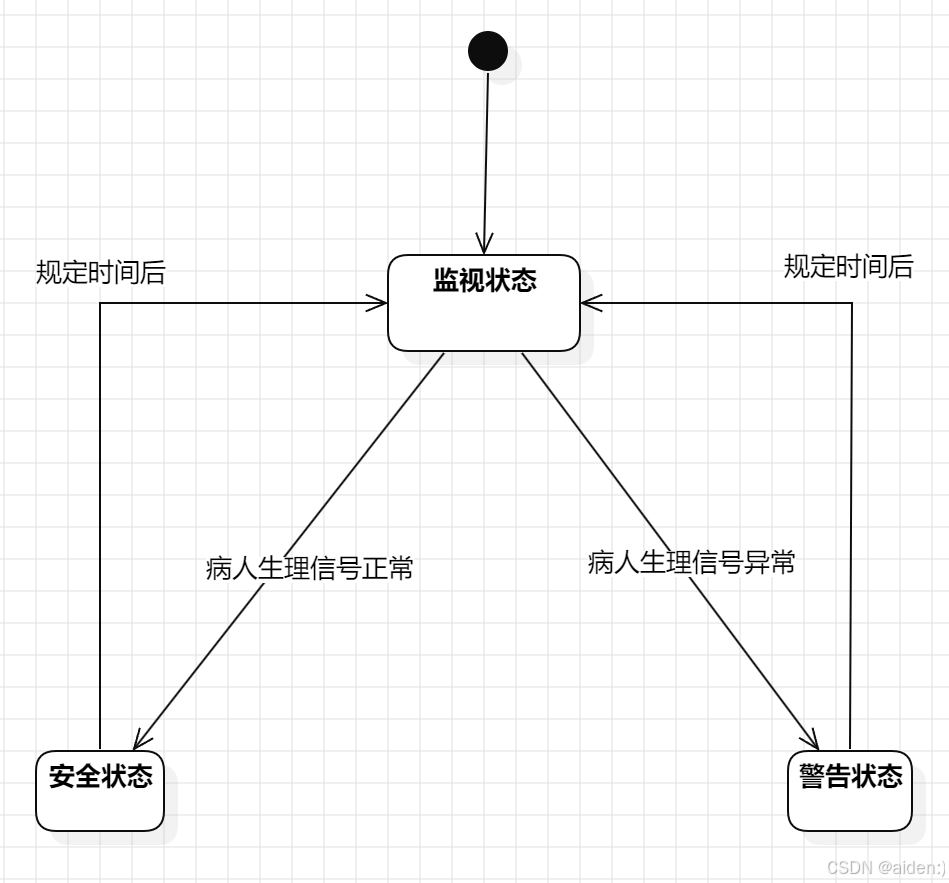

五、状态图示意
六、功能实现
1. 实时监测
系统通过传感器持续接收病人的生理信号,并实时分析数据。这一功能确保了对患者状态的全面掌握。
2. 定时记录
系统定期记录病人生理数据,形成患者日志。这一功能不仅便于医生查看历史数据,也为后续的病情分析提供了依据。
3. 异常报警
当病人生理信号超出安全范围时,系统会立即向值班护士发出警告信息。警告信息包括视觉信号(如闪烁的警示灯)和听觉信号(如警报声),确保护士能够及时响应。
4. 报告生成
护士可以通过系统界面请求生成指定病人的病情报告。系统会根据历史数据生成详细的病情分析报告,便于医生和护士了解患者的整体状况。
七、总结
UML状态图是一种描述系统动态行为的工具,主要用于展示系统在不同状态之间的转换关系。在患者监护系统中,我们定义了三种核心状态:监视状态、安全状态和警告状态。系统在监视状态下持续接收病人生理信号(如脉搏、体温、血压等),并根据信号是否正常分别向安全状态或警告状态转换。安全状态和警告状态在规定时间后自动返回监视状态,确保系统持续运行。
