一、二极管的定义

1.二极管的形成

        众所周知，二极管是由一个PN结组成的，那么相信你肯定会问PN结是如何形成的呢，

漂移运动和扩散运动，

PN结的特性：正向偏置--导通，反向偏置--截止

由于材料的不同，对应的硅，锗管的导通压降也是不一样的，‘

势垒电容发和扩散电容

PN结的伏安特性曲线：

N区：带负电

P区域：正电

多子：电子（带负电）

少子： 空穴（带正电）

二、二极管的分类

        相信很多人都听说过硅二极管，锗二极管，肖特基二极管，TVS管，齐纳尔二极管等等，你肯定会跟之前我一样会很懵，不知道上面说的二极管分别对应什么作用，之前都有什么差别呢，其实大部分的二极管的分类就两种，一种是普通二极管，一种是肖特基二极管，下面我来详细介绍一下两者的区别：

肖特基二极管跟硅二极管相比，成本会更高，但是肖特基二极管的优势主要是速度和压降

常见的二极管分类：

整流二极管：交流电源整流成为直流电源的二极管，因结电容大，故工作频率低

开关二极管：用于接通和关断电路的二极管叫做开关二极管，特点是反向恢复时间短，能高频应用的需要

稳压二极管：在电路中起稳压作用，利用PN结反向击穿时的电压基本不随电流的变化而变化的特点，来达到稳压的作用

变容二极管

TVS二极管：瞬态电压抑制器，常用于与被保护电路并联，当瞬态电压超过电路的正常工作电压时，二极管发生雪崩，为瞬态电流提供通路，使内部电路免遭超额电压的击穿或超额击毁

2.1二极管的参数选择

2.1.1二极管导通电压（正向电压和正向电流）

  下面所有的导通压降指的就是这里的正向电压，这个参数一般规格书中都会给出，正向电压就是二极管偏置时阳极和阴极之间的压降测量值，在电气特性下，通常会提供最小值和典型值和最大值

        相信很多人，提起二极管的导通电压，脑子里面想到的就是0.7V，但是这个观点往往是不太对的，因为这个导通电压还取决于这个二极管的材料，以及对应二极管的数据手册这个尤为重要

        正常来说硅二极管的导通压降为0.5-0.7V，锗二极管的导通压降正常为0.3-0.5V，但是肖特基二极管的正常导通压降非常低，一般为零点几V（具体看对应的数据手册）例如：

对于小电流防倒灌的场合，电压不能下降太多，肖特基二极管就是非常实用的了，

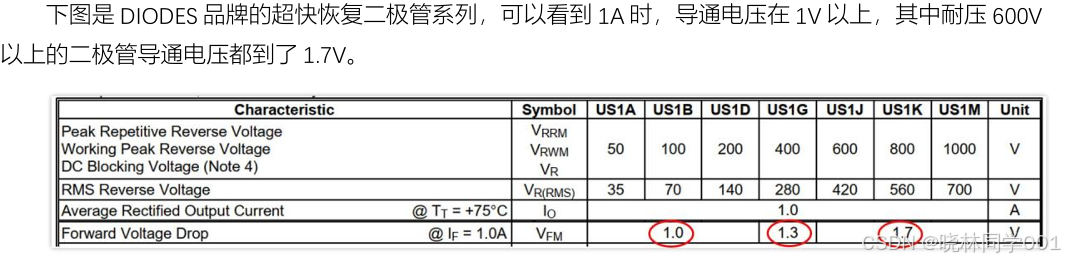

同时也有的二极管的导通电压会达到1V以上，不同型号也相差特别大

例如，发光二极管的红色--2V，蓝色--2.8V等

这就说明了，二极管的导通压降之前一定要好好看看对应的数据手册

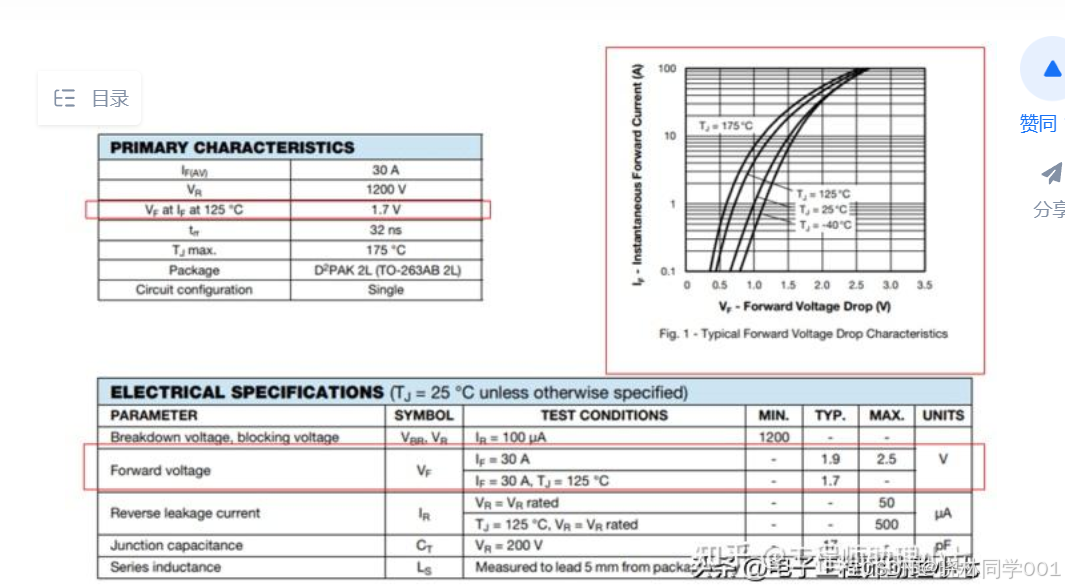

同时我还想补充的是，正向电压和正向电流之间是存在一定关系的，例如：

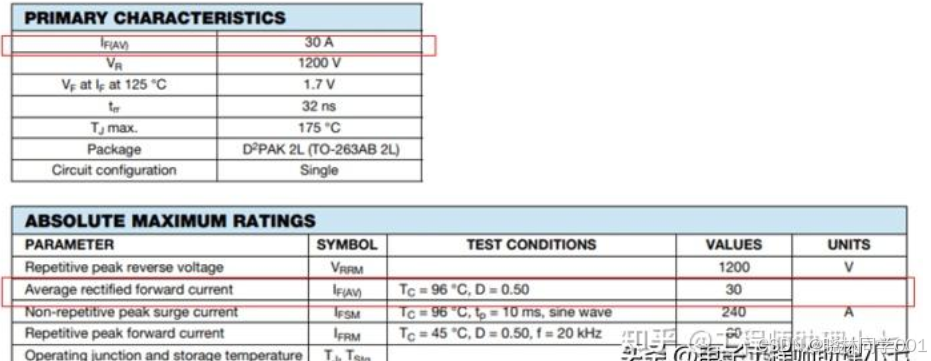

现在这里补充一下正向电流的定义：平均整流正向电流，同时也是二极管可以处理的最大电流，如果大于这个值，二极管就可能会损坏

由图上可以分析出来，正向压降在负温下最大，

所以由此我们可以总结一下，这个正向电压也不是固定不变的，具体还是要看芯片手册

2.1.2二极管的漏电流

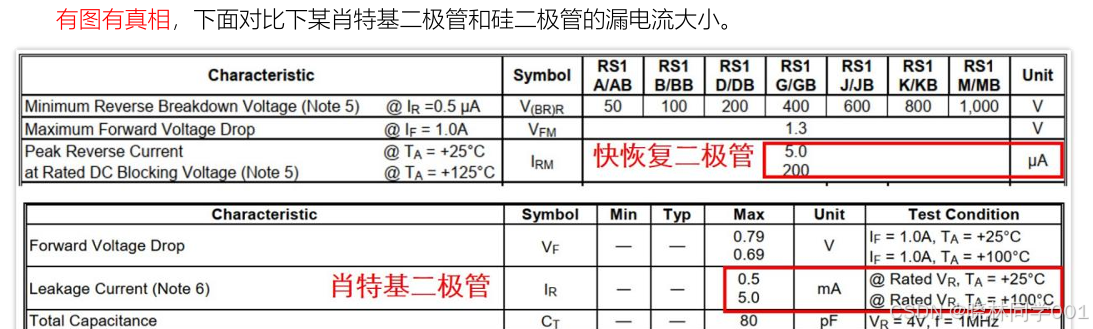

        在开始讲解之前，我想先提前说一下，肖特基二极管的漏电流，是硅二极管的100倍左右，同时这个漏电流跟温度有很大关系（温度越高，漏电流越大）

二极管的关键参数：

2.1.3最高工作频率

什么决定了二极管的最高工作频率?

我直接上结论吧，具体的过程分析，大家可以关注一下这个博主，他的文章里面详细介绍了，一个非常才华横溢的博主

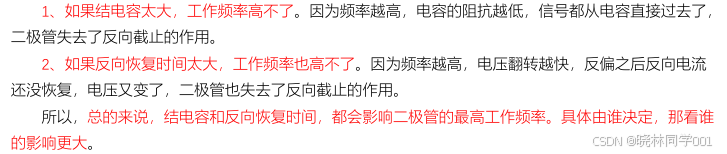

二极管的工作频率跟二极管的结电容和反向恢复时间都有关系

下面简单讲一下什么是结电容什么是反向恢复时间

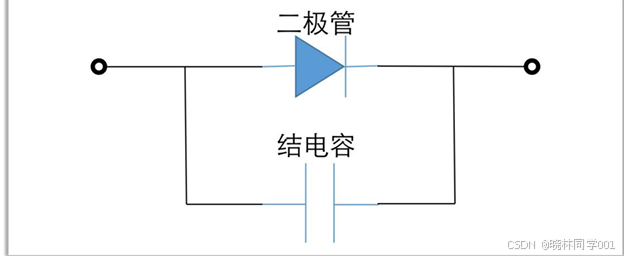

结电容：二极管会存在寄生电容，这个就是结电容：

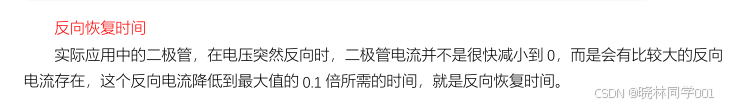

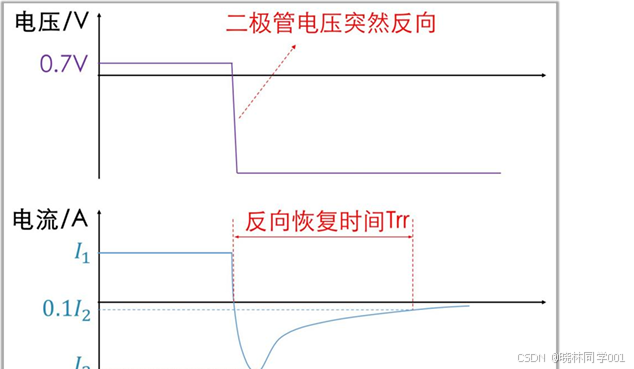

反向恢复时间：

问题的答案来了：

肖特基二极管的反向恢复时间很短，所以其工作频率由结电容决定。

硅二极管，其反向恢复时间的影响远大于结电容的影响，结电容一般也就几十pF，因此其最高工作 频率由反向恢复时间决定。

再补充一点就是呢，二极管的结电容是由扩散电容和势垒电容构成的

2.1.4非重复峰值正向电流（IFSM)和重复峰值正向电流(IFRM)

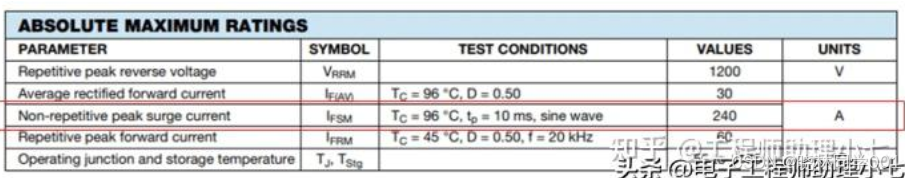

非重复峰值正向电流（IFSM)：二极管可以处理的一次性浪涌电流。如下图，只需要不超过表中的条件，二极管就不会被损坏

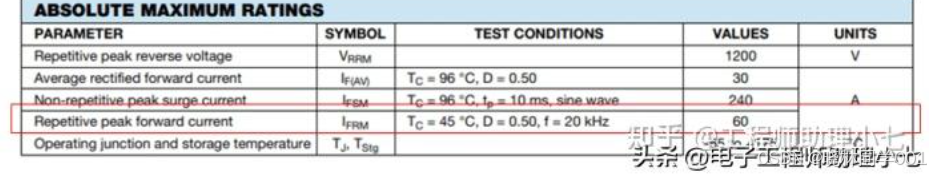

重复峰值正向电流(IFRM)：这里是重复电流，但不是直流或者连续电流，有一个特定条件，比如波形的类型、持续时间和频率，只要不超过这个值，二极管就可以允许

三、肖特基二极管

3.1肖特基二极管的工作原理

        肖特基二极管本质上就是金属和半导体材料接触的时候，在界面半导体处的能带弯曲，形成了肖特基势垒

3.2肖特基二极管为什么速度更快，为什么呢？

由上面的分析我们可以知道肖特基二极管的工作频率是由结电容决定的，它只是一种载流子，那就是电子，也就是多子

3.3为什么要用肖特基二极管呢？

一是肖特基二极管导通电压更低

二是肖特基二极管速度更快，反向恢复时间更小

所以，使用肖特基二极管肯定损耗更小，温度更低，这样子整个开关频率也更高

开关电源中为什么要使用肖特基二极管呢？

【器件篇】-31-举例说明开关电源为什么要使用肖特基二极管_哔哩哔哩_bilibili

所以回到最后面，我们应该如何选型呢?

首先判根据自己的使用场景，然后选择合适的二极管的类型，然后再进行选型（各种参数）

耐压（考虑峰值）

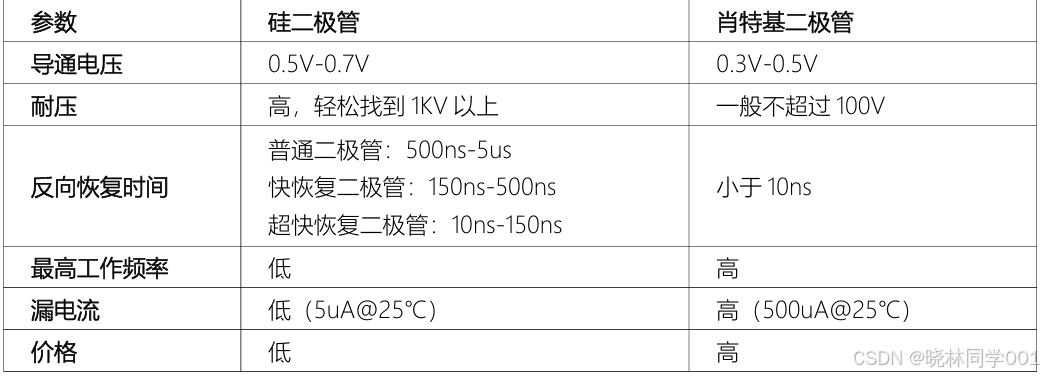

3.4肖特基二极管和其他二极管之间的区别和选型参数

资料参考：肖特基二极管、TVS二极管和稳压二极管详解及其区别-CSDN博客

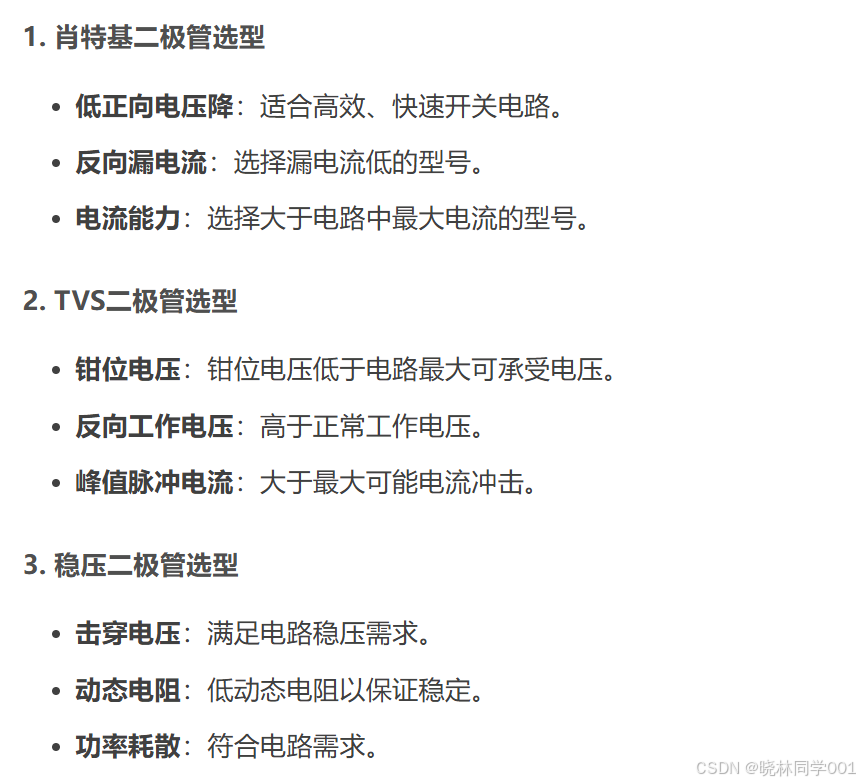

如何选型呢？

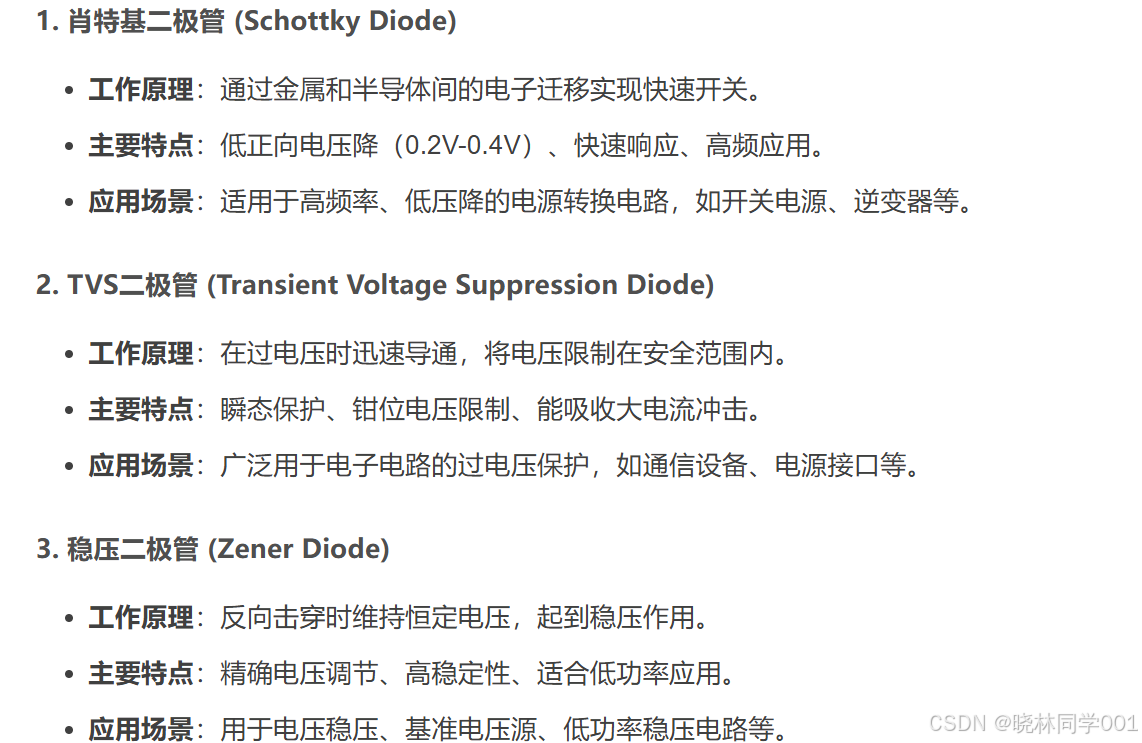

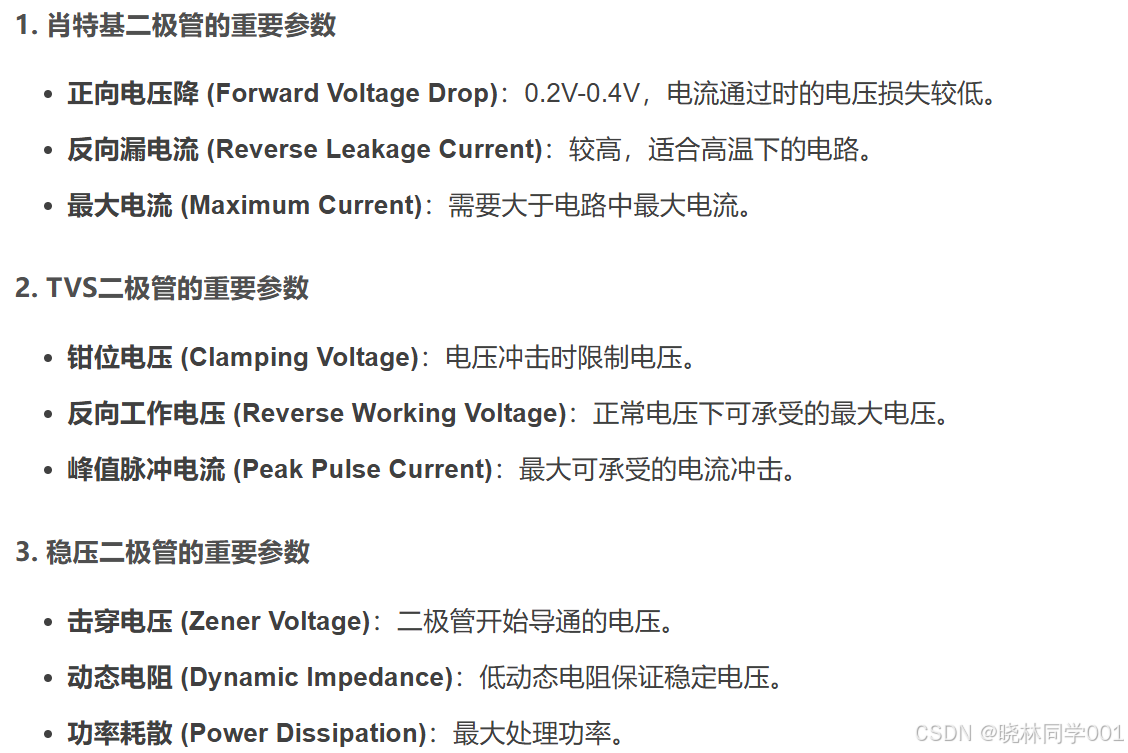

主要区别：
