肖特基二极管、TVS二极管和稳压二极管详解及其区别

肖特基二极管、TVS二极管和稳压二极管详解及其区别

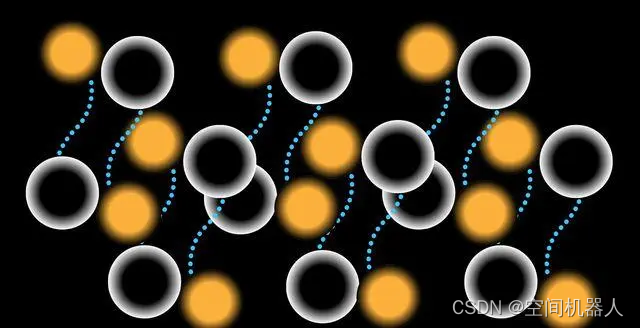

一、从电子和空穴角度解释

1. 肖特基二极管 (Schottky Diode)

基本原理：肖特基二极管是一种金属与半导体接触形成的二极管，主要通过电子（负电荷）移动来传导电流。

电子和空穴：电子从金属端越过能量屏障流向半导体端，而几乎没有空穴参与。

2. TVS二极管 (Transient Voltage Suppression Diode)

基本原理：TVS二极管用于保护电路免受突然的高电压冲击，将过高电压能量转化为电流，保护电路。

电子和空穴：在过电压情况下，电子和空穴迅速移动，形成大电流以吸收多余能量。

3. 稳压二极管 (Zener Diode)

基本原理：稳压二极管在反向偏置时，通过控制击穿效应，保持恒定的输出电压。

电子和空穴：在击穿电压下，大量电子和空穴产生，形成强大电流，稳定输出电压。

二、应用参数解释

1. 肖特基二极管的重要参数

• 正向电压降 (Forward Voltage Drop)：0.2V-0.4V，电流通过时的电压损失较低。
• 反向漏电流 (Reverse Leakage Current)：较高，适合高温下的电路。
• 最大电流 (Maximum Current)：需要大于电路中最大电流。

2. TVS二极管的重要参数

• 钳位电压 (Clamping Voltage)：电压冲击时限制电压。
• 反向工作电压 (Reverse Working Voltage)：正常电压下可承受的最大电压。
• 峰值脉冲电流 (Peak Pulse Current)：最大可承受的电流冲击。

3. 稳压二极管的重要参数

• 击穿电压 (Zener Voltage)：二极管开始导通的电压。
• 动态电阻 (Dynamic Impedance)：低动态电阻保证稳定电压。
• 功率耗散 (Power Dissipation)：最大处理功率。

三、如何选型

1. 肖特基二极管选型

• 低正向电压降：适合高效、快速开关电路。
• 反向漏电流：选择漏电流低的型号。
• 电流能力：选择大于电路中最大电流的型号。

2. TVS二极管选型

• 钳位电压：钳位电压低于电路最大可承受电压。
• 反向工作电压：高于正常工作电压。
• 峰值脉冲电流：大于最大可能电流冲击。

3. 稳压二极管选型

• 击穿电压：满足电路稳压需求。
• 动态电阻：低动态电阻以保证稳定。
• 功率耗散：符合电路需求。

四、三种二极管的区别

1. 肖特基二极管 (Schottky Diode)

• 工作原理：通过金属和半导体间的电子迁移实现快速开关。
• 主要特点：低正向电压降（0.2V-0.4V）、快速响应、高频应用。
• 应用场景：适用于高频率、低压降的电源转换电路，如开关电源、逆变器等。

2. TVS二极管 (Transient Voltage Suppression Diode)

• 工作原理：在过电压时迅速导通，将电压限制在安全范围内。
• 主要特点：瞬态保护、钳位电压限制、能吸收大电流冲击。
• 应用场景：广泛用于电子电路的过电压保护，如通信设备、电源接口等。

3. 稳压二极管 (Zener Diode)

• 工作原理：反向击穿时维持恒定电压，起到稳压作用。
• 主要特点：精确电压调节、高稳定性、适合低功率应用。
• 应用场景：用于电压稳压、基准电压源、低功率稳压电路等。

五、总结

肖特基二极管、TVS二极管和稳压二极管各有特点和应用场景。选择适合的二极管需要根据电路需求，综合考虑各自的工作原理和关键参数，以确保电路稳定和安全运行。
