用materials studio建立界面模型

近期为了建立这个界面模型，学习了ms这个软件。总体来说，建模界面很友好，但是无法批量建立，会比较麻烦。

我参考的教程是“如何采用Materials Studio切晶面和建立界面模型”（b站）

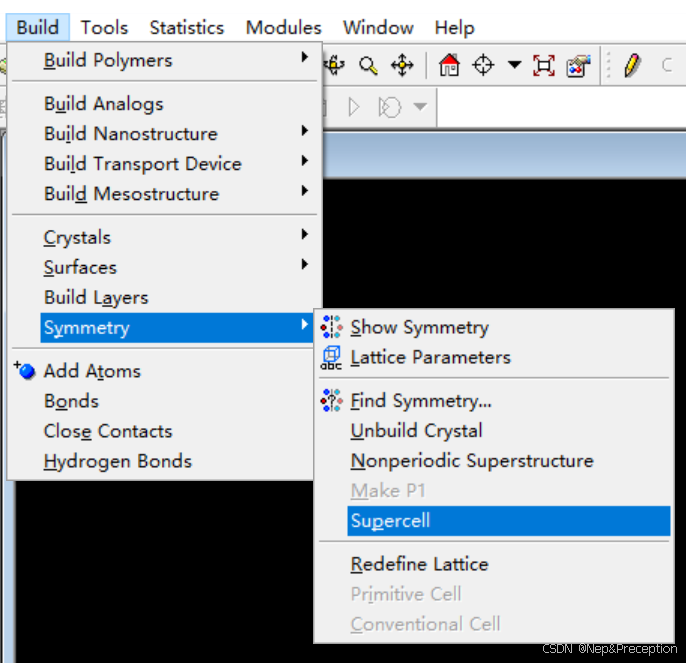

首先需要准备单胞模型，例如我准备的是TiB2、gamma-TiAl的。可以用python扩胞，也可以用ms中supercell功能。但是，只有建立真空层之后才能有三维扩胞的功能。

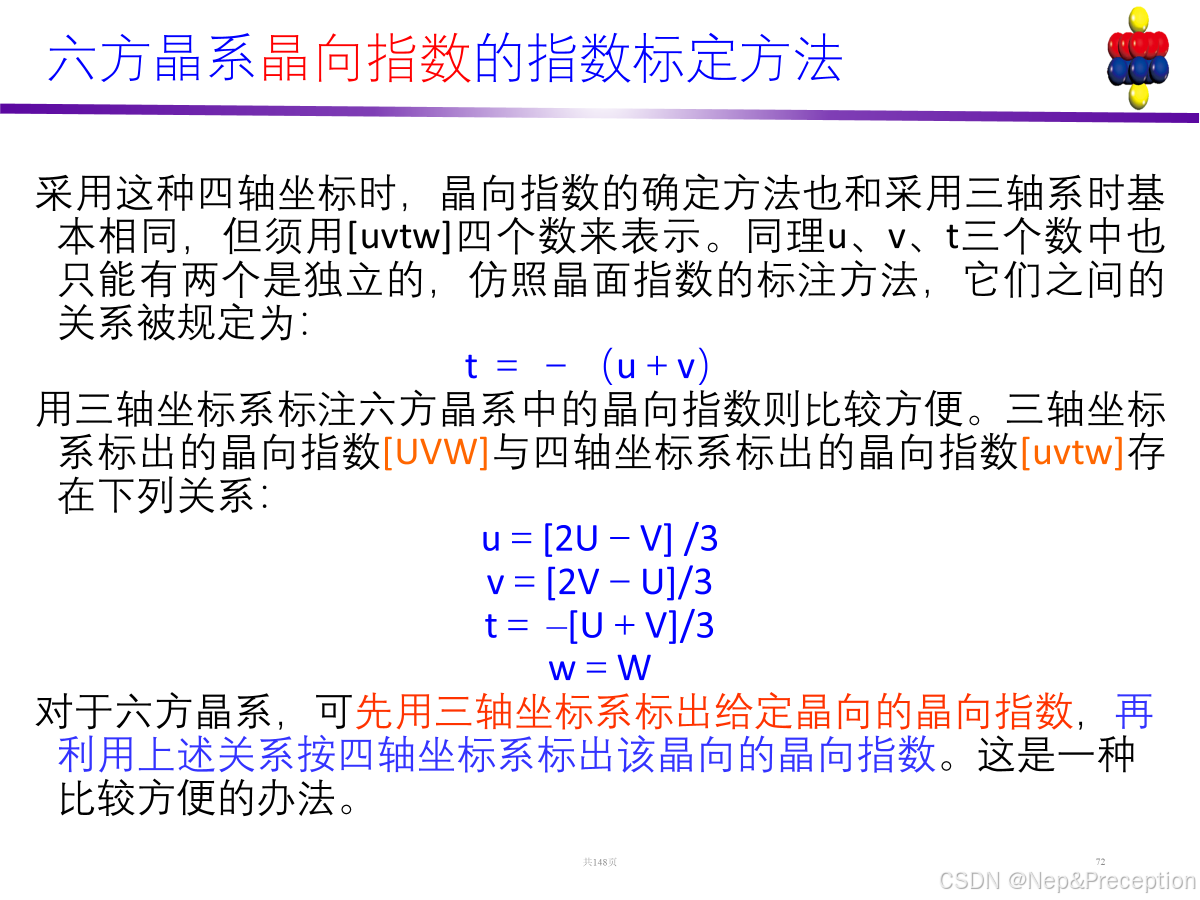

扩胞后，就是切面。例如TiAl我切的是[1 1 1]面，TiB2的由于是hcp结构，可以用坐标转换一下（因为ms不接受4个参数）转换方式如下图：

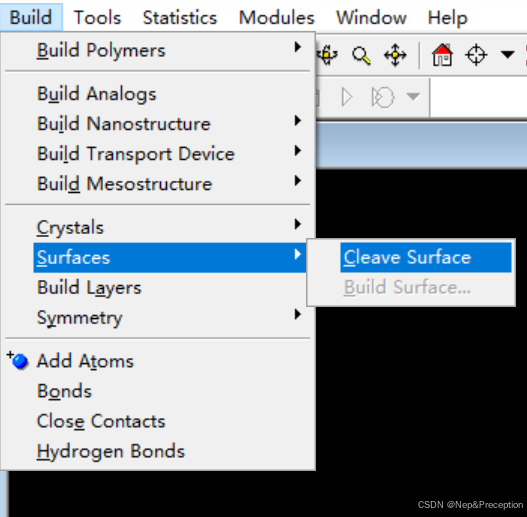

切面操作就是这个cleave surface，输入晶面即可，其他参数不用调整。

切面完成后，加入真空层。作用是在模拟表面、薄膜或分子时，真空层用于隔离原胞之间的相互作用，避免伪影（artifact），从而保证计算结果的准确性。参数就是15埃的长度，边上空3埃，这个数据是经验值，有的时候文献里有具体数值，肯定以文献为准。

下面一步就是拼接啦，注意ms是默认z-z方向拼接的，所以切面的时候一定要注意。拼接完成后用移动键调整一下两部分的距离就可以啦

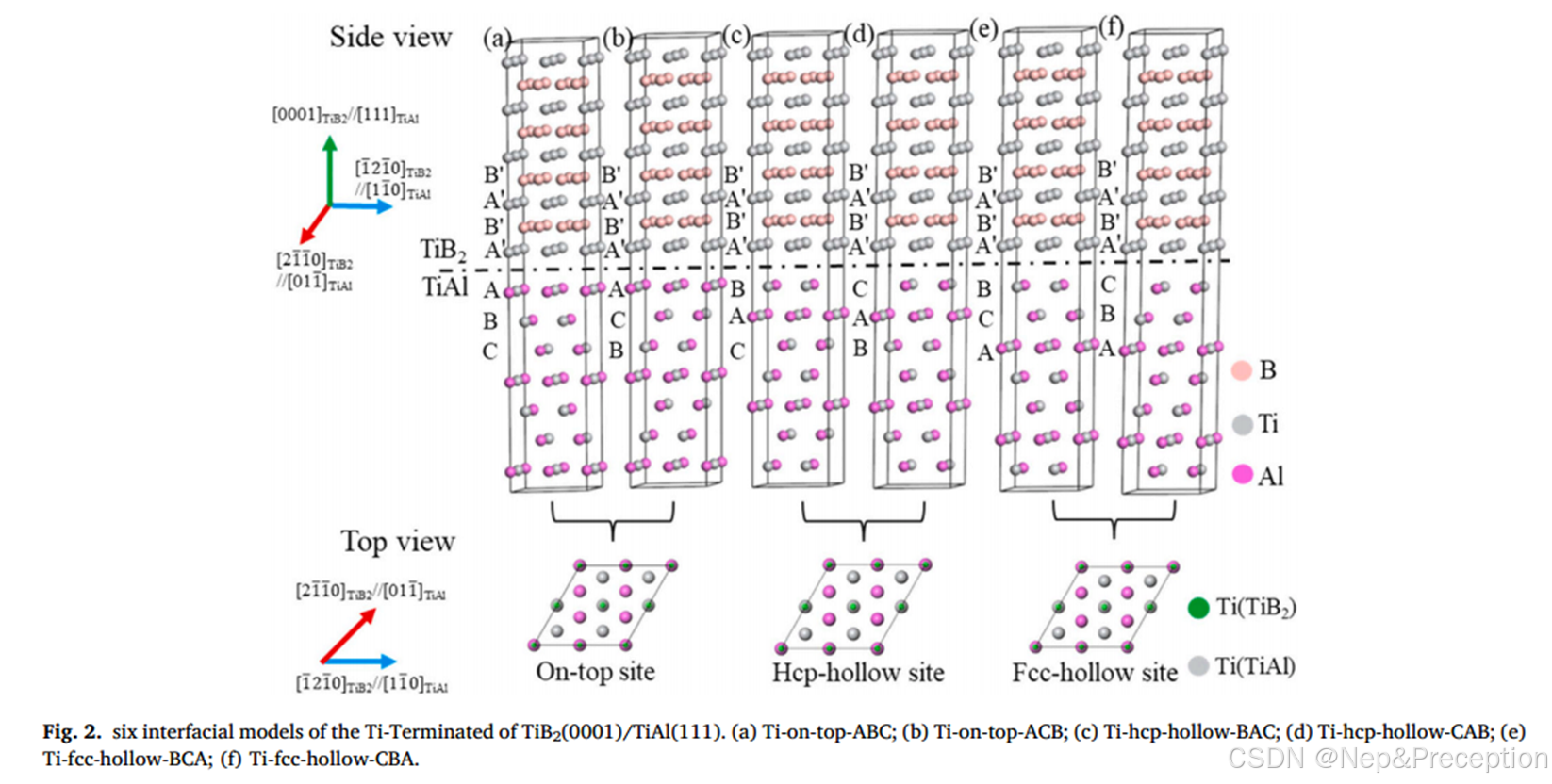

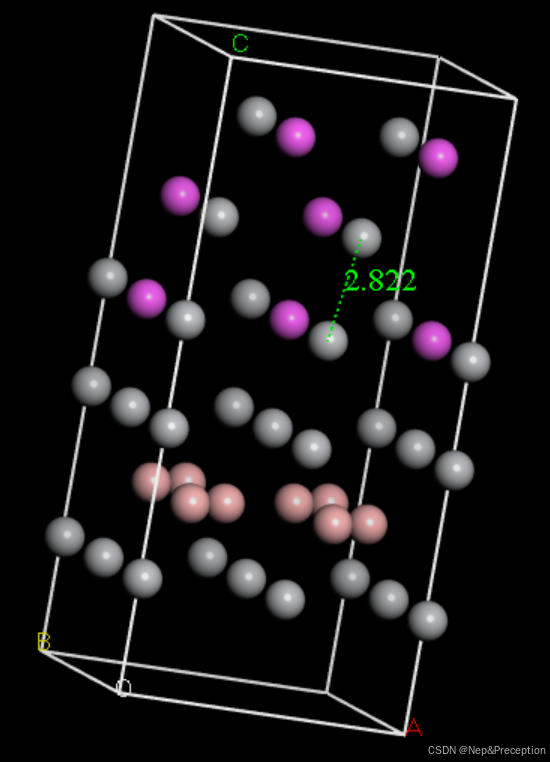

这是我建立的界面模型，展示一下~

当然，这个模型只是初步的，还要进行弛豫，找到他最低能量的状态。我是用DFT算的，INCAR用relax文件，然后最后check一下是否收敛。
