OSPF综合实验

最新推荐文章于 2025-04-26 23:37:25 发布

清寒敲代码

最新推荐文章于 2025-04-26 23:37:25 发布

阅读量971

点赞数 19

文章标签：网络

本文链接：https://blog.csdn.net/weixin_74344274/article/details/147302364

版权

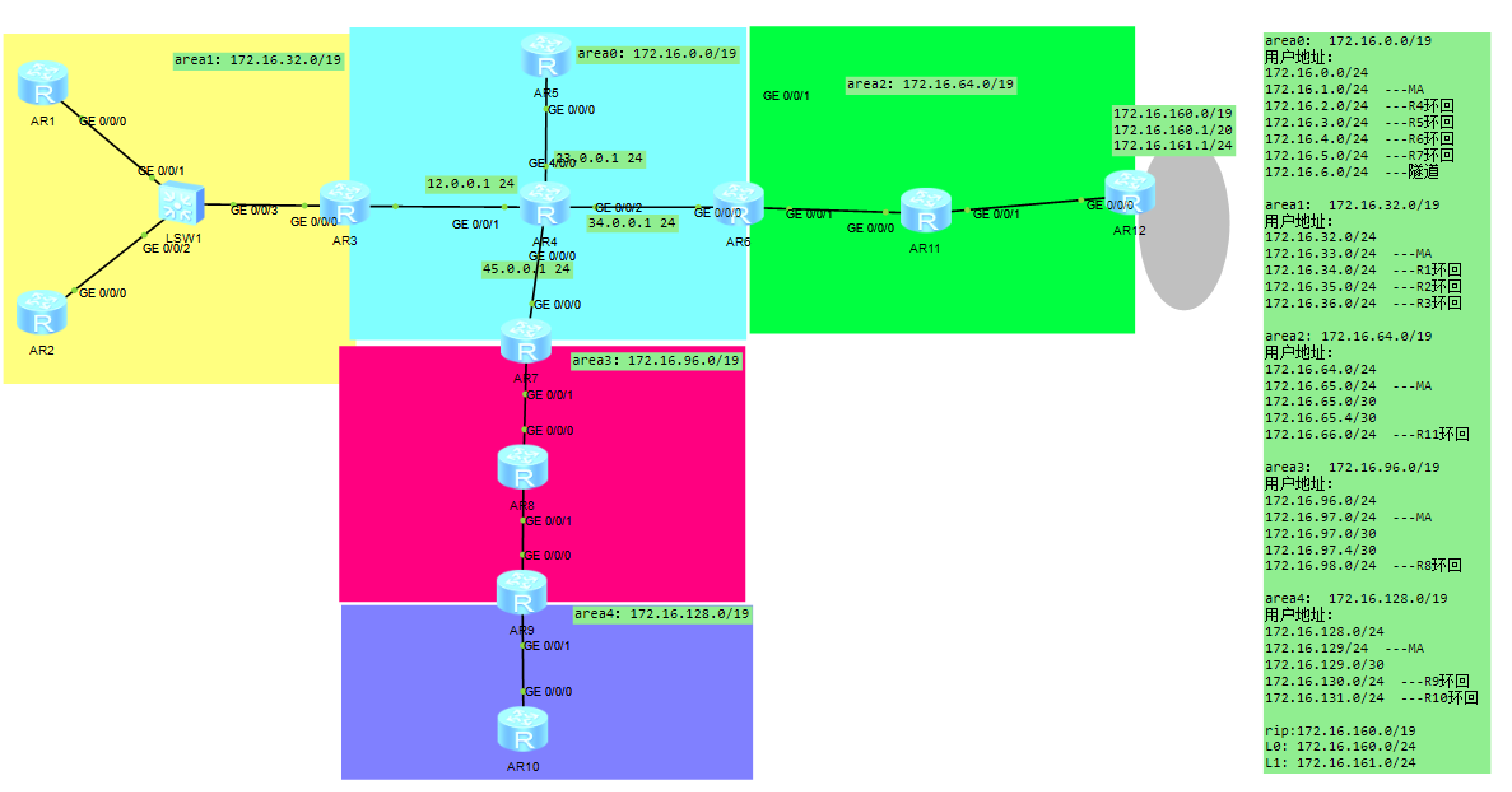

实验拓扑：

实验思路：

1、R5为ISP，其上只能配置IP地址；
2、R4作为企业边界路由器，出口公网地址需要通过PPP协议获取，并进行chap认证；
3、整个OSPF环境IP基于172.16.0.0/16划分；
4、所有设备均可访问R5的环回；
5、减少LSA的更新量，加快收敛，保证更新安全；
6、全网可达；

实验步骤：

一：划分网段

area0： 172.16.0.0/19
172.16.0.0/24
172.16.1.0/24 ---MA
172.16.2.0/24 ---R4环回
172.16.3.0/24 ---R5环回
172.16.4.0/24 ---R6环回
172.16.5.0/24 ---R7环回
172.16.6.0/24 ---隧道

area1： 172.16.32.0/19
172.16.32.0/24
172.16.33.0/24 ---MA
172.16.34.0/24 ---R1环回
172.16.35.0/24 ---R2环回
172.16.36.0/24 ---R3环回

area2: 172.16.64.0/19
172.16.64.0/24
172.16.65.0/24 ---MA
172.16.65.0/30
172.16.65.4/30
172.16.66.0/24 ---R11环回

area3： 172.16.96.0/19
172.16.96.0/24
172.16.97.0/24 ---MA
172.16.97.0/30
172.16.97.4/30
172.16.98.0/24 ---R8环回

area4： 172.16.128.0/19
172.16.128.0/24
172.16.129/24 ---MA
172.16.129.0/30
172.16.130.0/24 ---R9环回
172.16.131.0/24 ---R10环回

rip:172.16.160.0/19
L0: 172.16.160.0/24
L1: 172.16.161.0/24

二：配置IP地址

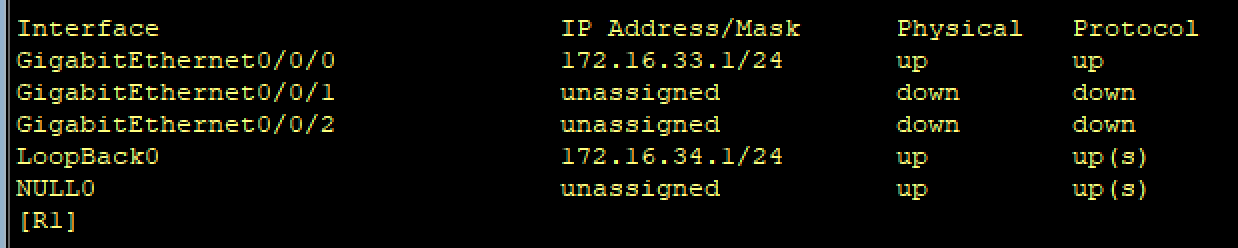

R1：

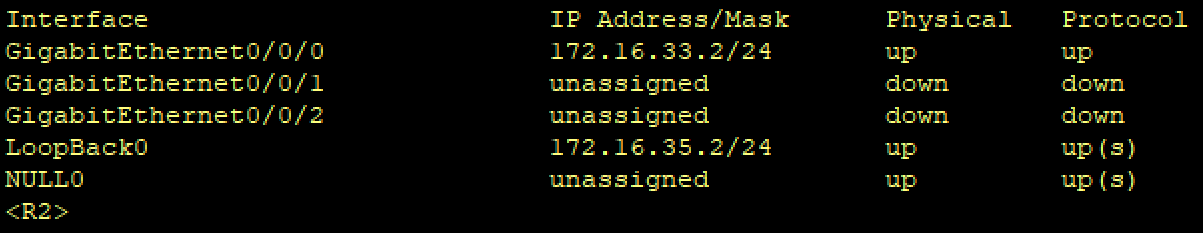

R2：

R3：

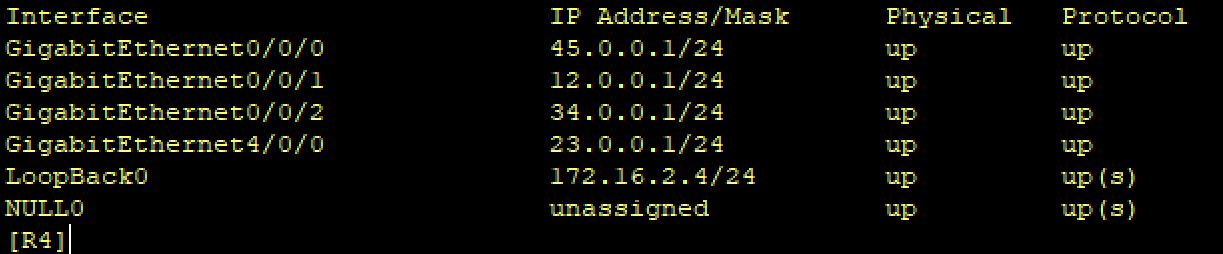

R4：

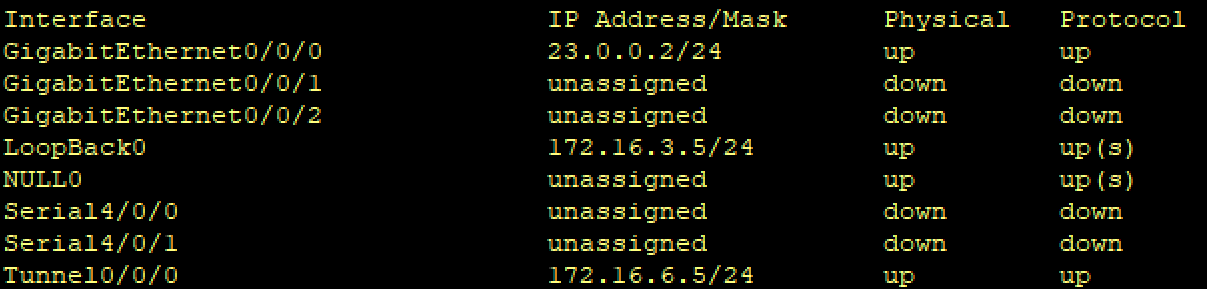

R5：

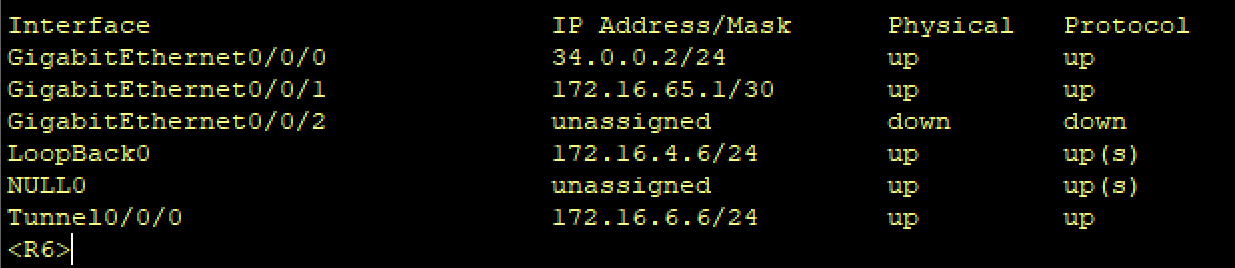

R6：

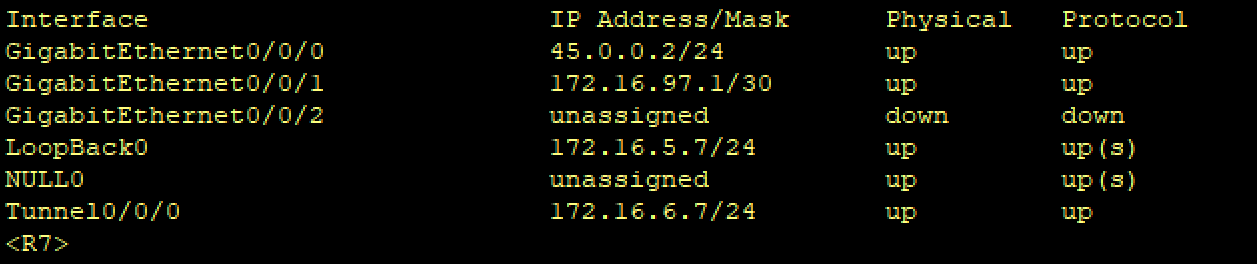

R7：

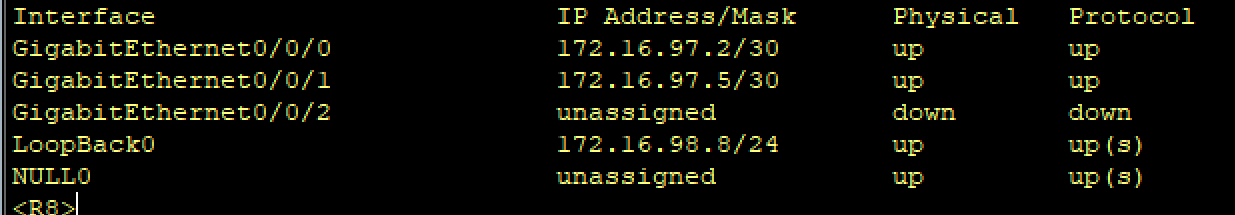

R8：

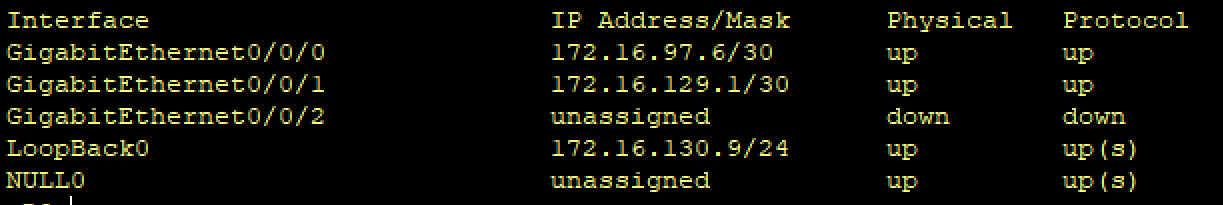

R9：

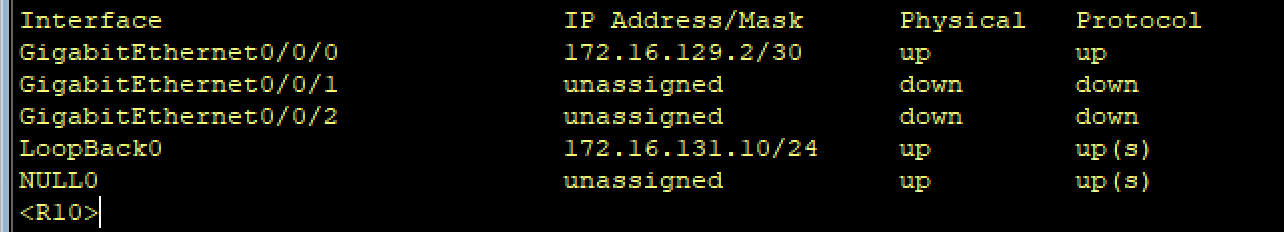

R10：

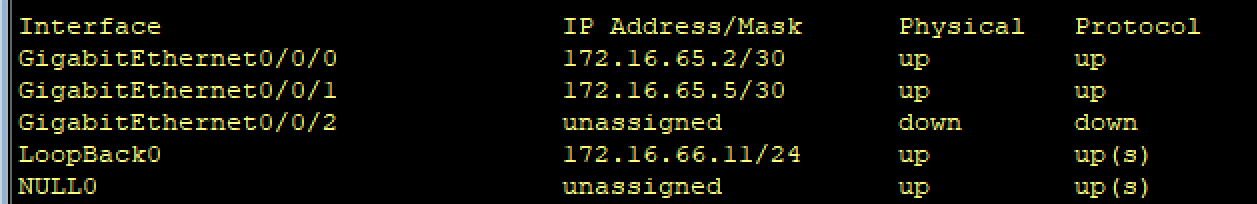

R11：

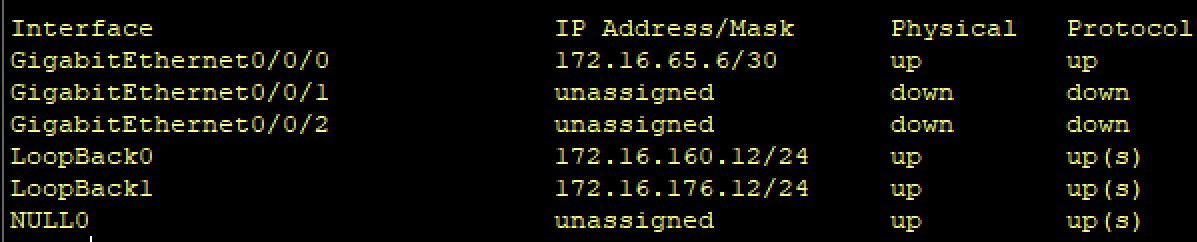

R12：

三：配置OSPF，搞通公私网

area1：

[R1]：
ospf 1 router-id 1.1.1.1
a 1
net 172.16.33.0 0.0.0.255
net 172.16.34.0 0.0.0.255

[R2]:
ospf router-id 2.2.2.2
a 1
net 172.16.33.0 0.0.0.255
net 172.16.35.0 0.0.0.255

[R3]：
ospf router-id 3.3.3.3
a 1
net 172.16.33.0 0.0.0.255
net 172.16.36.0 0.0.0.255

# 查看邻居关系，刚做完这个配置时只有1.1.1.1 和 2.2.2.2 的邻居关系，小清寒当时忘记截图了

area0：

[R5]:
ospf 1 router-id 5.5.5.5
a 0
net 172.16.3.0 0.0.0.255

[R6]:
ospf 1 router-id 6.6.6.6
a 0
net 172.16.4.0 0.0.0.255

[R7]:
ospf 1 router-id 7.7.7.7
a 0
net 172.16.5.0 0.0.0.255

area2：

[R6]:
ospf 1
a 2
net 172.16.65.0 0.0.0.3

[R11]:
ospf 1 router-id 11.11.11.11
a 2
net 172.16.65.0 0.0.0.3
net 172.16.66.0 0.0.0.255

[R12]:域内接口g0/0/0使用ospf协议，域外区域使用RIP协议
ospf 1 router-id 12.12.12.12
a 2
net 172.16.65.6 0.0.0.0
q
q
rip 1
v 2
undo summary
net 172.16.0.0
ospf 1
import-route rip
q

area3：
[R7]:
ospf 1
a 3
net 172.16.97.1 0.0.0.0

[R8]:
ospf 1 router-id 8.8.8.8
a 3
net 172.16.97.2 0.0.0.0
net 172.16.97.5 0.0.0.0
net 172.16.98.0 0.0.0.255

[R9]:
ospf 1 router-id 9.9.9.9
a 3
net 172.16.97.6 0.0.0.0

area4:
[R9]：
ospf 2 router-id 9.9.9.9
a 4
net 172.16.129.1 0.0.0.0
net 172.16.130.0 0.0.0.255
ospf 1
import-route ospf 2
q
ospf 2
import-route ospf 1

[R10]:
ospf 2 router-id 10.10.10.10
a 4
net 172.16.129.2 0.0.0.0
net 172.16.131.0 0.0.0.255

内外网的出入路由器配置四条缺省：

[R3]:ip route-static 0.0.0.0 0 12.0.0.1
[R5]:ip route-static 0.0.0.0 0 23.0.0.1
[R6]:ip route-static 0.0.0.0 0 34.0.0.1
[R7]:ip route-static 0.0.0.0 0 45.0.0.1

四：创建MGRE VPN 隧道

R3：
undo   int Tunnel 0/0/0
undo   ip add 172.16.6.3 24
undo   tunnel-protocol gre p2mp
undo   source GigabitEthernet 0/0/1
undo   nhrp network-id 100
undo   nhrp entry multicast dynamic

R5:
int Tunnel 0/0/0
ip add 172.16.6.5 24
tunnel-protocol gre p2mp
source GigabitEthernet 0/0/0
nhrp network-id 100
nhrp entry 172.16.6.3 12.0.0.2 register

R6:
int Tunnel 0/0/0
ip add 172.16.6.6 24
tunnel-protocol gre p2mp
source GigabitEthernet 0/0/2
nhrp network-id 100
nhrp entry 172.16.6.3 12.0.0.2 register

R7:
int Tunnel 0/0/0
ip add 172.16.6.7 24
tunnel-protocol gre p2mp
source GigabitEthernet 0/0/0
nhrp network-id 100
nhrp entry 172.16.6.3 12.0.0.2 register

对隧道网段进行宣告【R3 R5 R6 R7】：

net 172.16.6.0 0.0.0.255

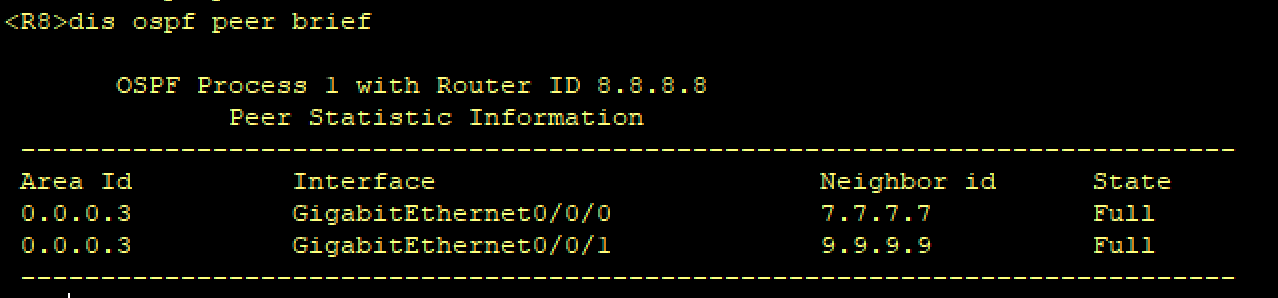

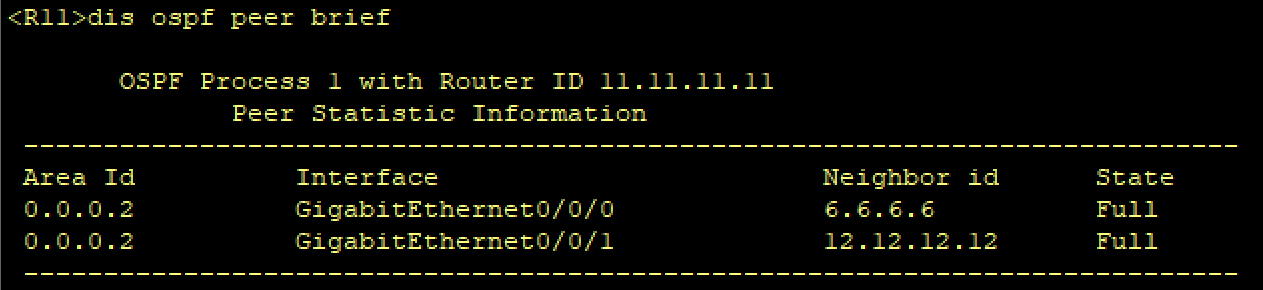

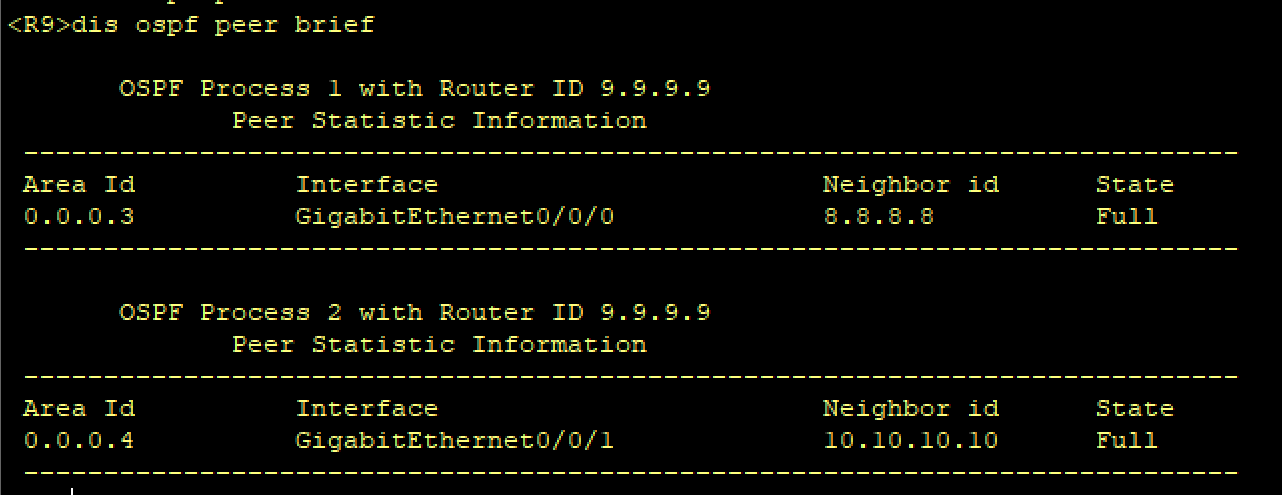

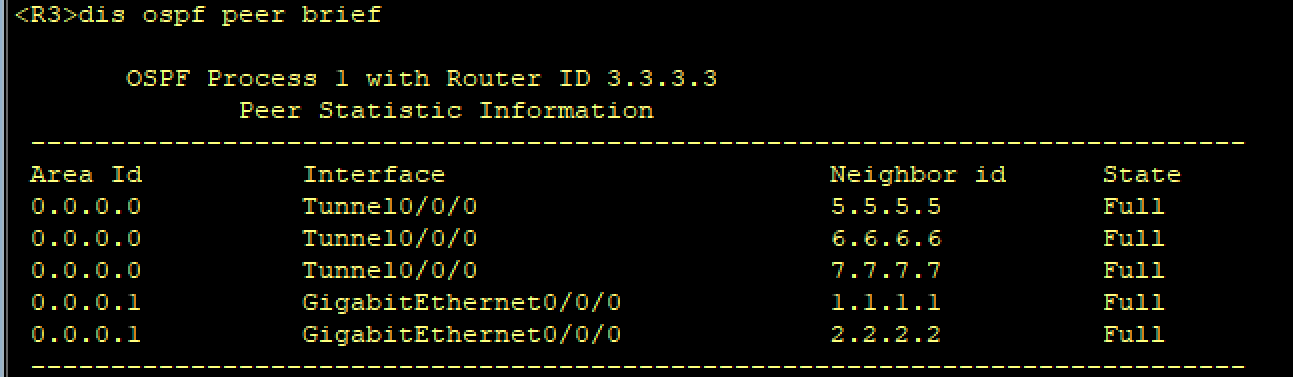

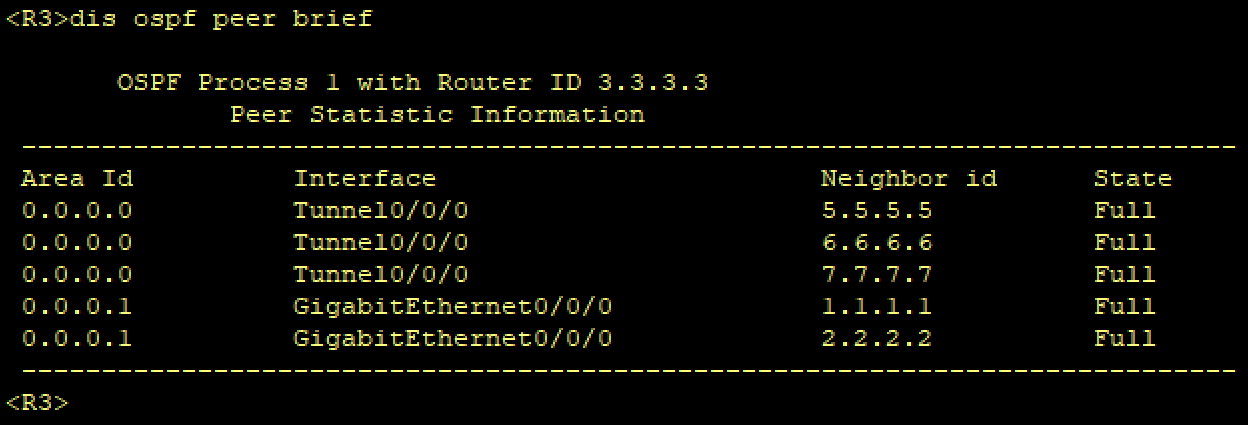

查看路由器的建邻关系：

R3这个才现在这张截图：

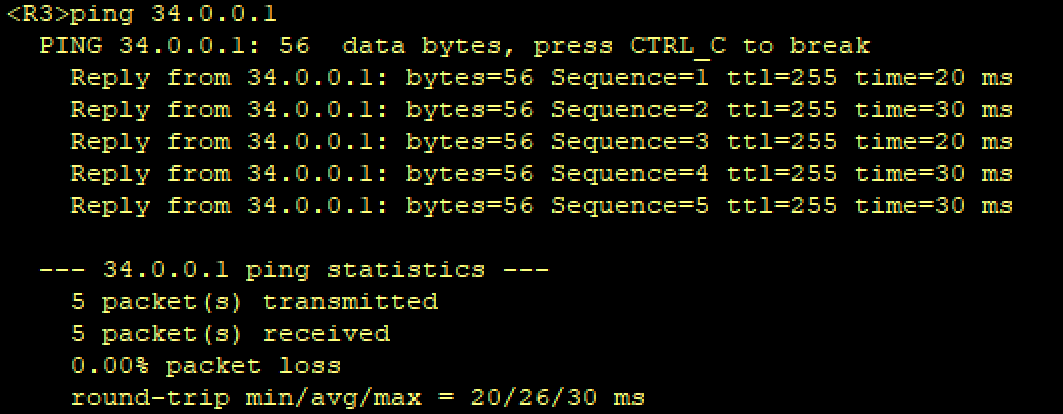

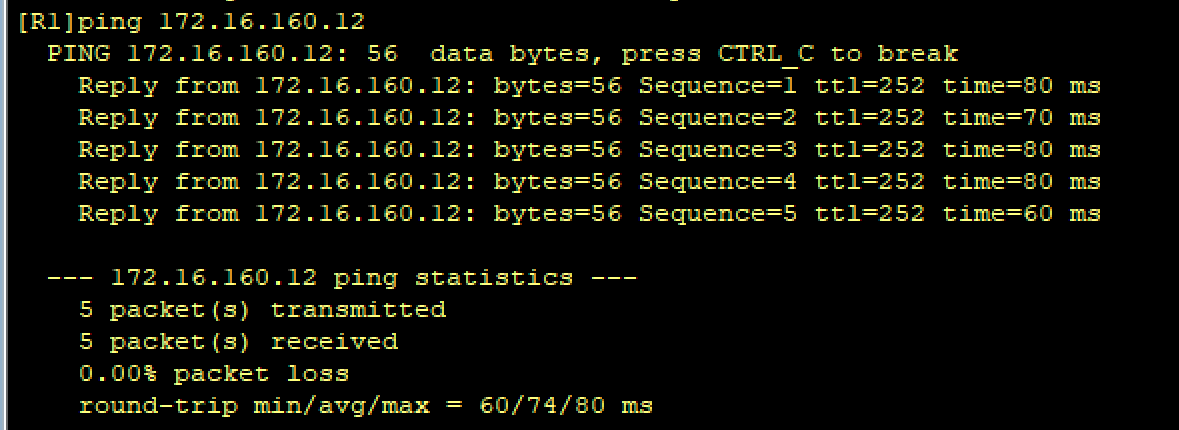

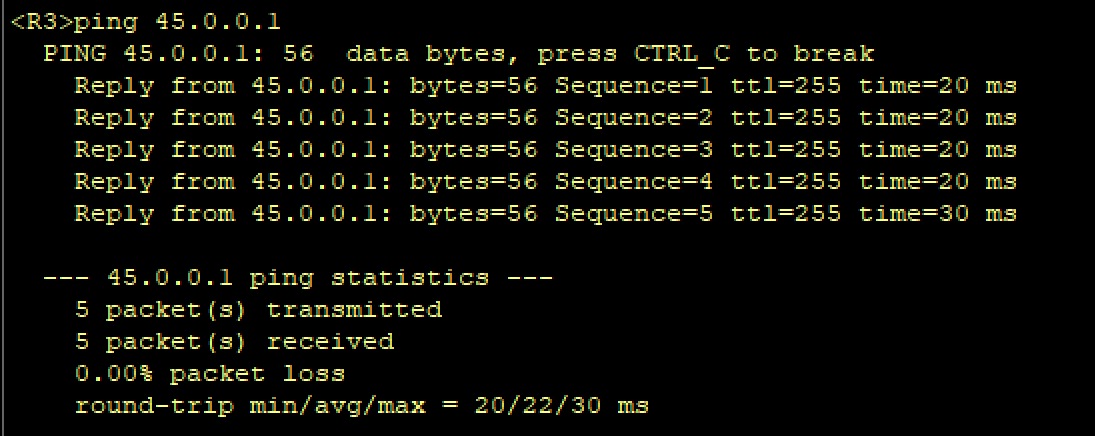

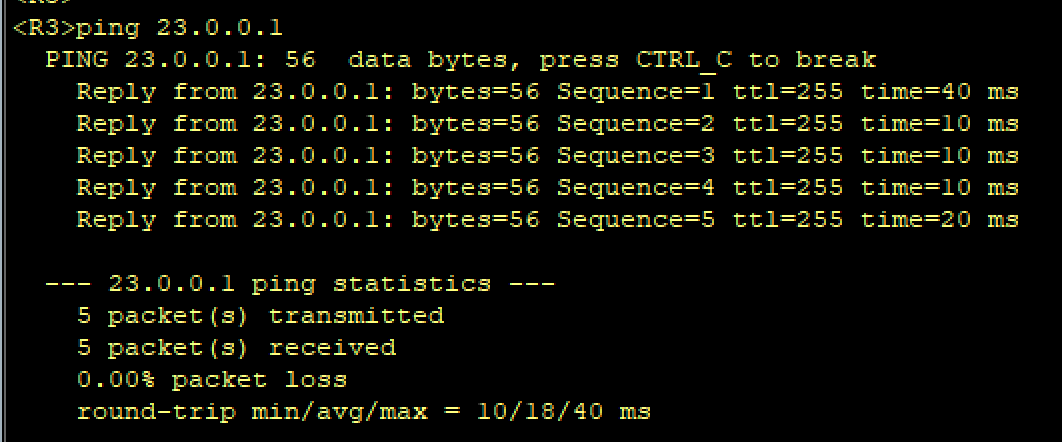

测试全网通：

五：NAT配置

[R5]：

acl 2000
rule permit source 172.16.0.0 0.0.255.255
q
int g 4/0/0
nat outbound 2000

[R7]：

acl 2000
rule permit source 172.16.0.0 0.0.255.255
q
int g 0/0/0
nat outbound 2000

[R3]:

acl 2000
rule permit source 172.16.0.0 0.0.255.255
q
int g 0/0/1
nat outbound 2000

[R6]:

acl 2000
rule permit source 172.16.0.0 0.0.255.255
q
int g 0/0/2
nat outbound 2000

六：减少LSA的更新

①：路由汇总：

R3:

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.32.0 255.255.224.0

R6:

[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.64.0 255.255.224.0

R7:

[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.96.0 255.255.224.0

②：特殊区域：

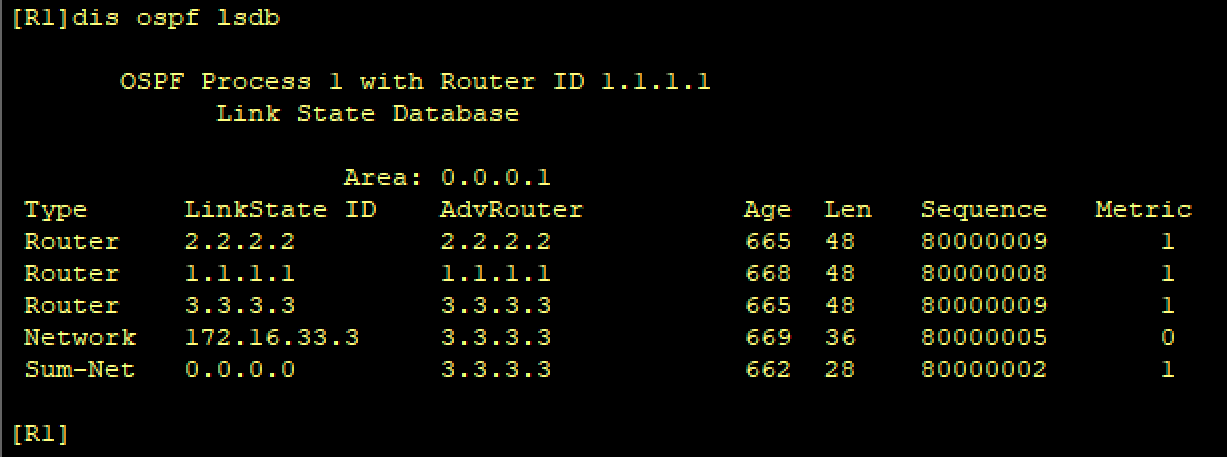

totally stub区域：

area 1 ：

R1:

[R1]ospf 1
[R1-ospf-1]a 1
[R1-ospf-1-area-0.0.0.1]stub no-summary

R2:

[R2]ospf 1
[R2-ospf-1]a 1
[R2-ospf-1-area-0.0.0.1]stub no-summary

R3:

[R3]ospf 1
[R3-ospf-1]a 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

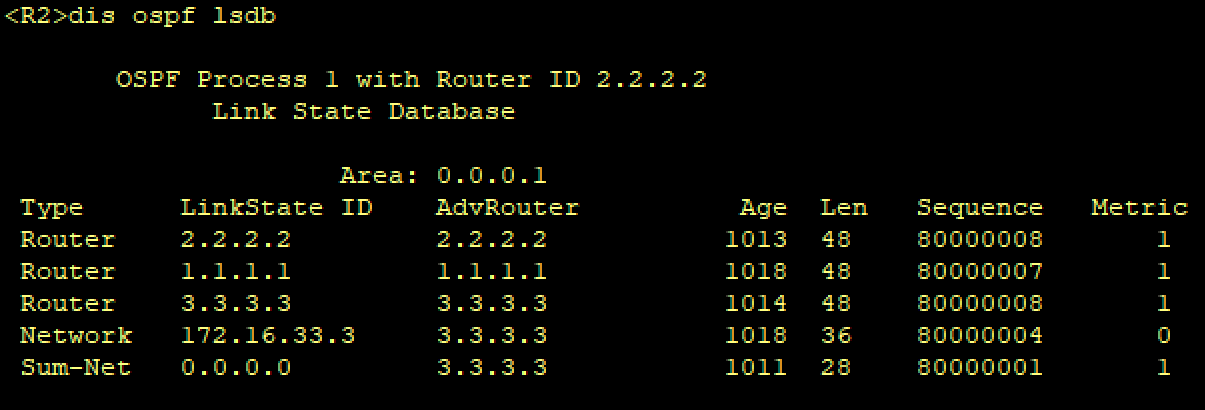

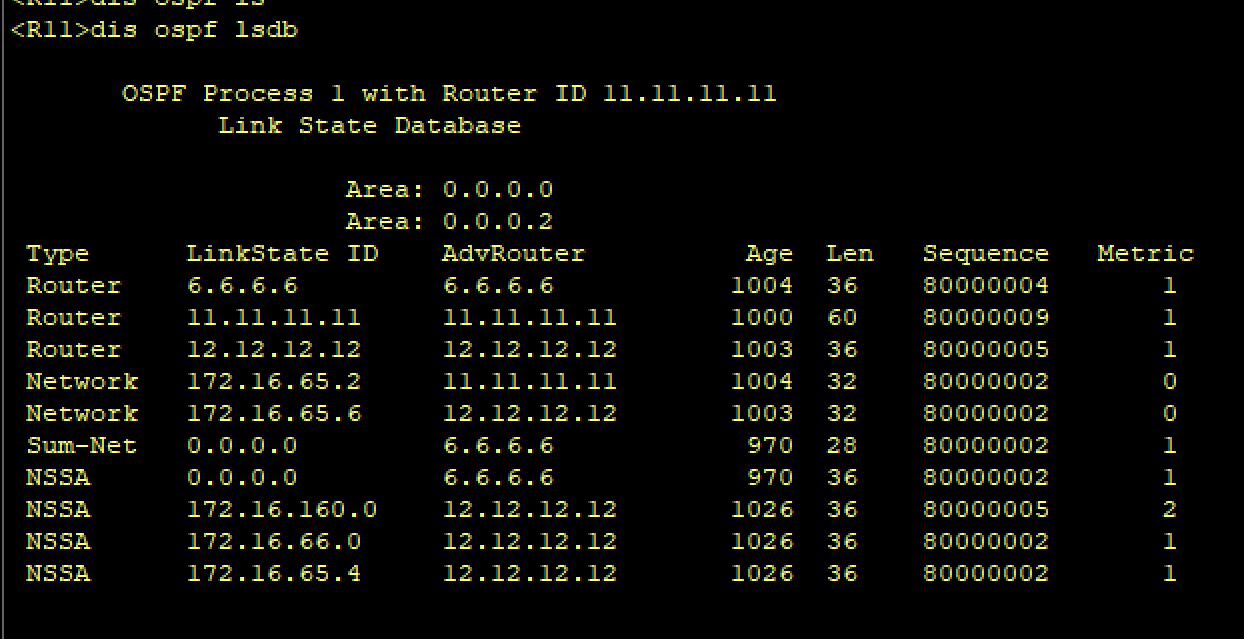

totally NSSA区域

area 2:

R6:
[R6]ospf 1
[R6-ospf-1]a 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

R11:
[R11]ospf 1
[R11-ospf-1]a 2
[R11-ospf-1-area-0.0.0.2]nssa no-summary

R12：
[R12]ospf 1
[R12-ospf-1]a 2
[R12-ospf-1-area-0.0.0.2]nssa no-summary

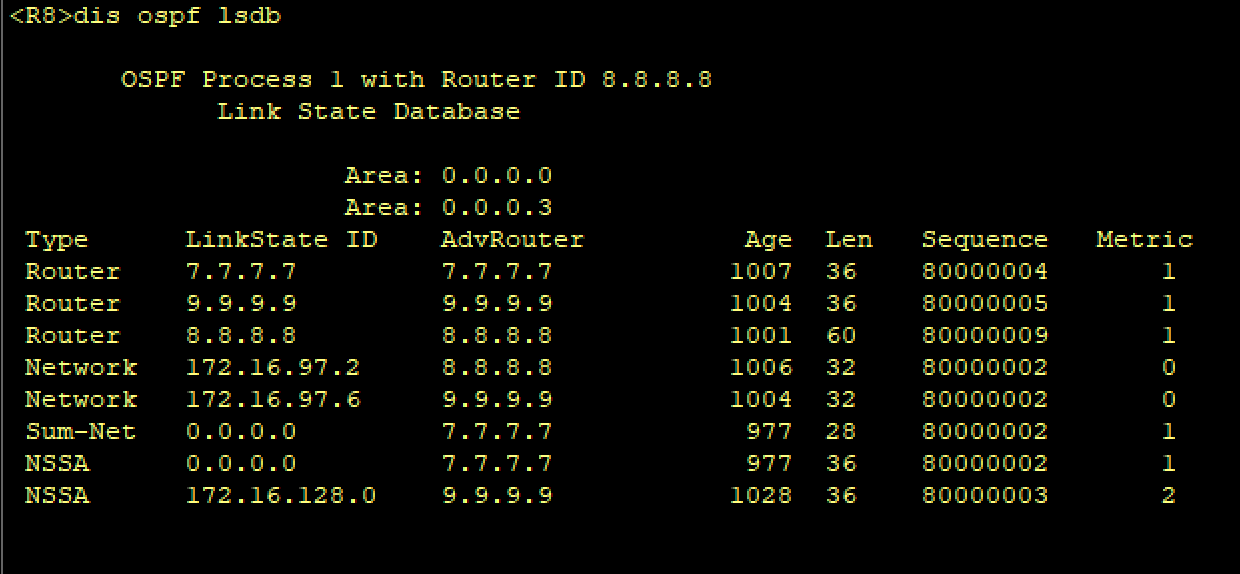

area 3:

R7:
[R7]ospf 1
[R7-ospf-1]a 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

R8:
[R8]ospf 1
[R8-ospf-1]a 3
[R8-ospf-1-area-0.0.0.3]nssa no-summary

R9:
[R9]ospf 1
[R9-ospf-1]a 3
[R9-ospf-1-area-0.0.0.3]nssa no-summary

测试私网pingR4的环回：

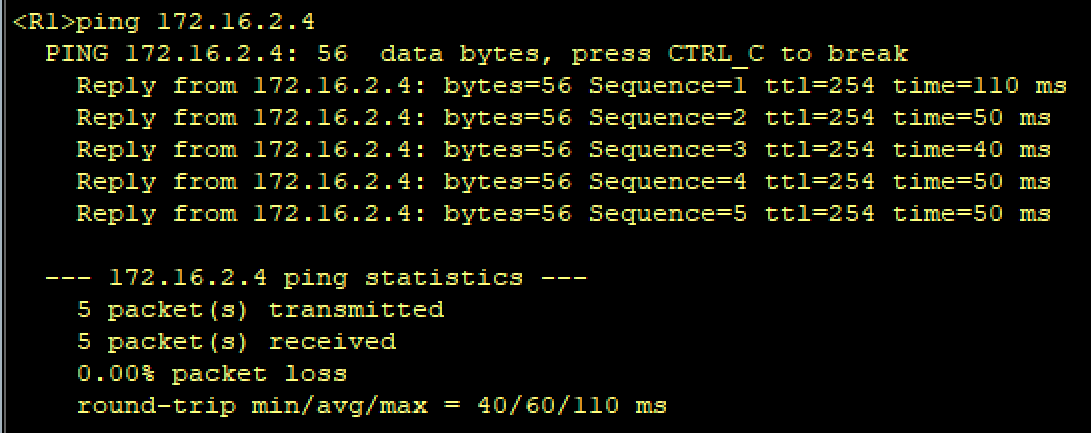

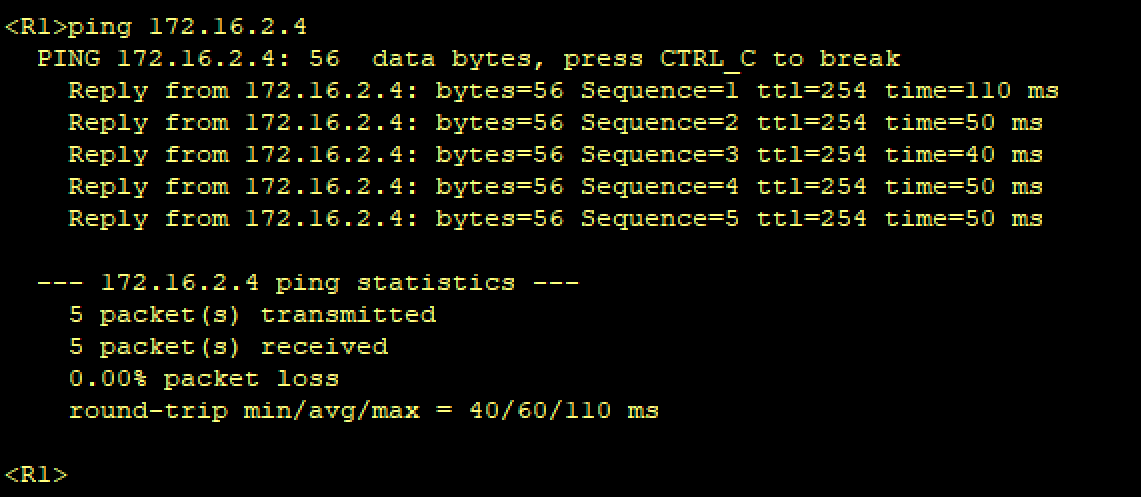

R1：

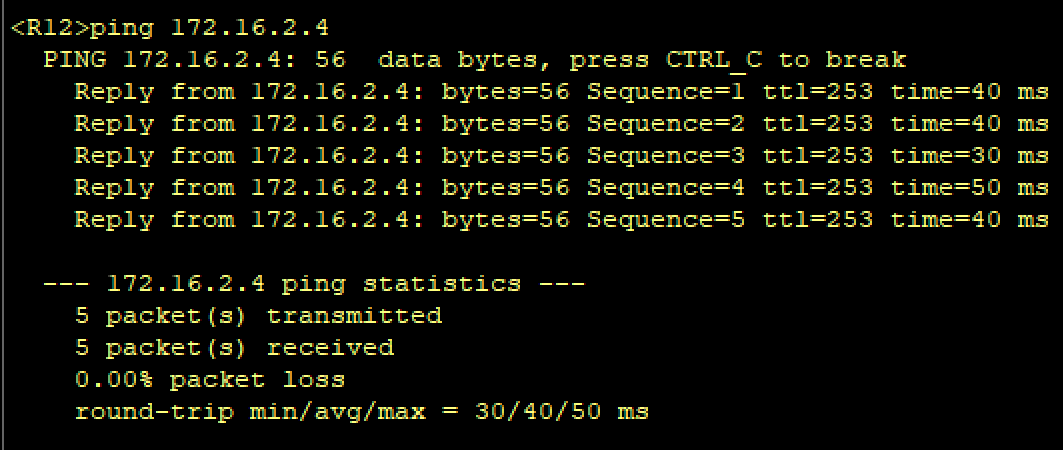

R12：

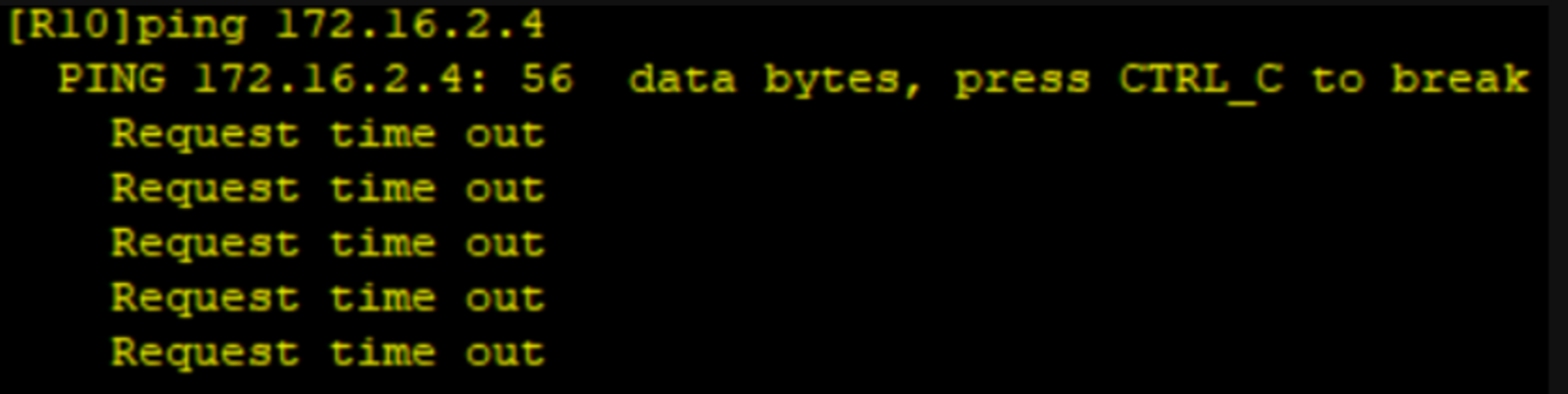

R10：

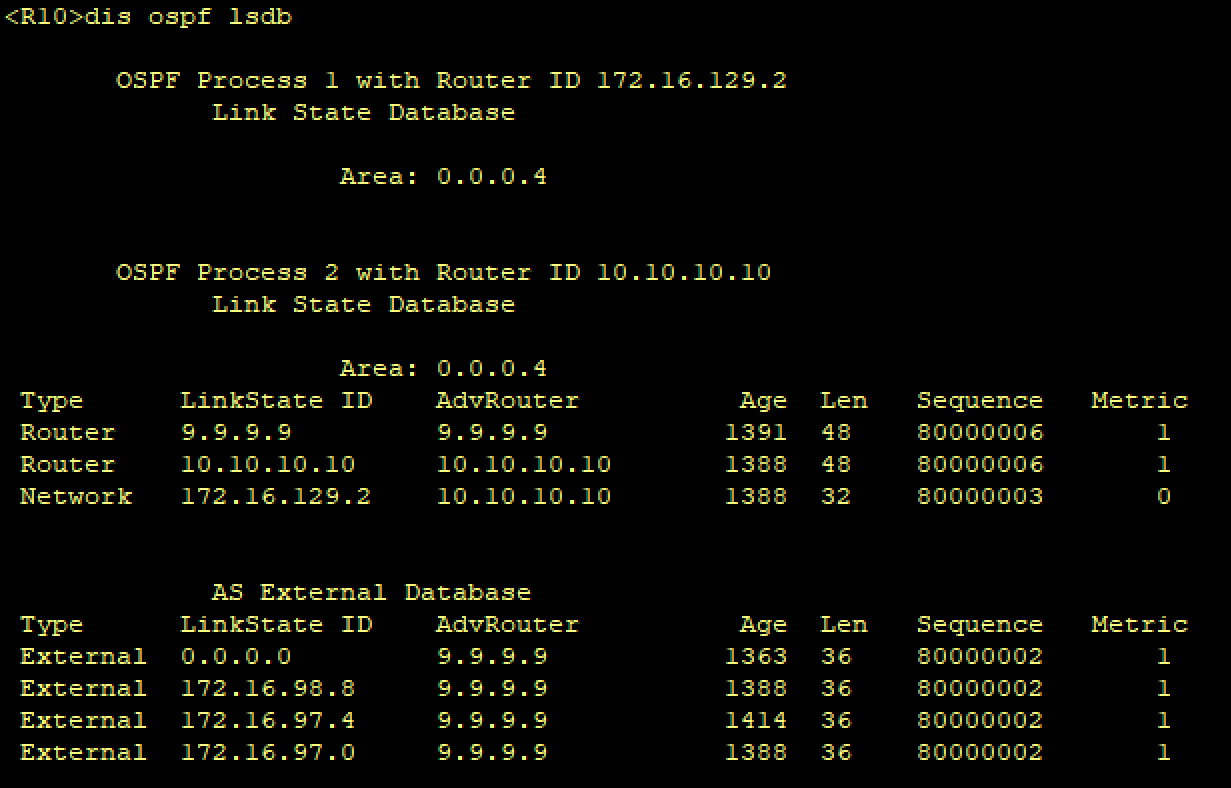

原因是因为各个区域都依靠缺省路由去访问公网，那么R10就没有可以去学习到的详细路由条目，从而导致访问不了R4的环回，解决方法：

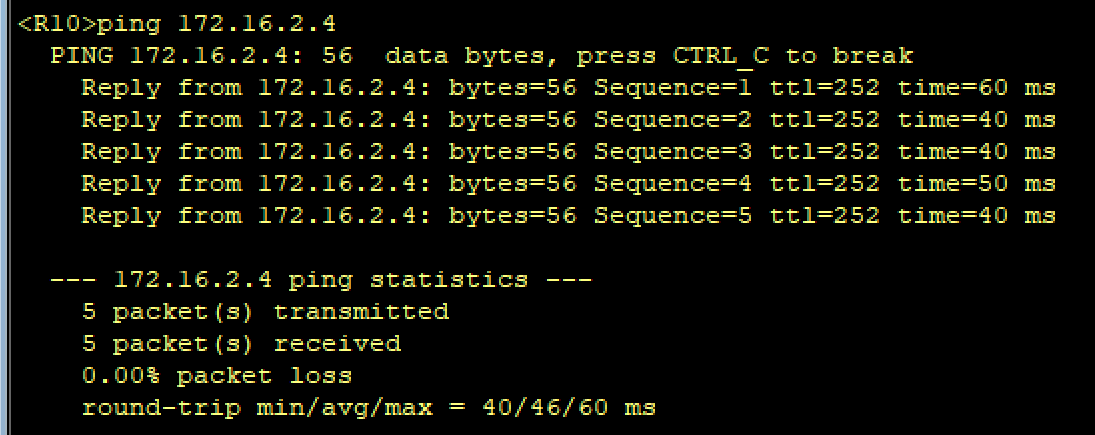

[R9-ospf-2]default-route-advertise

七：缩短计时器

ospf timer hello 5 #所有路由器对应的接口

八：认证

[r1-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123

[r2-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123

[r3-ospf-1-area-0.0.0.1]authentication-mode md5 1 cipher 123

[r3-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123

[r4-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123

[r6-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123

[r7-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123

[r6-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123

[r11-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123

[r12-ospf-1-area-0.0.0.2]authentication-mode md5 1 cipher 123

[r7-ospf-1-area-0.0.0.3]authentication-mode md5 md5 1 cipher 123

[r8-ospf-1-area-0.0.0.3]authentication-mode md5 md5 1 cipher 123

[r9-ospf-1-area-0.0.0.3]authentication-mode md5 md5 1 cipher 123

[r9-ospf-2-area-0.0.0.4]authentication-mode md5 1 cipher 123

[r10-ospf-1-area-0.0.0.4]authentication-mode md5 1 cipher 123
