点亮流水LED灯

       根据我们的学习，我们已经开始接触 Proteus、Keil uVision5 这两款软件，同时随着我们51汇编语言的学习，基于之前我们所学习 C / C++ 语言，我们尝试主要使用 Proteus 与 Keil uVision5 软件完成点亮流水LED灯的任务。

       目标：采用多个LED，设计一个LED流水灯电路，分别用51汇编语言和C语言编程，实现流水灯正常工作。

软件介绍：

一、Proteus软件介绍

       Proteus软件是英国Lab Center Electronics公司出版的EDA工具软件。它不仅具有其它EDA工具软件的仿真功能，还能仿真单片机及外围器件。它是比较好的仿真单片机及外围器件的工具。

       Proteus从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是世界上唯一将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DSPIC33、AVR、ARM、8086和MSP430等 。我们以Proteus8为例简单介绍其使用。

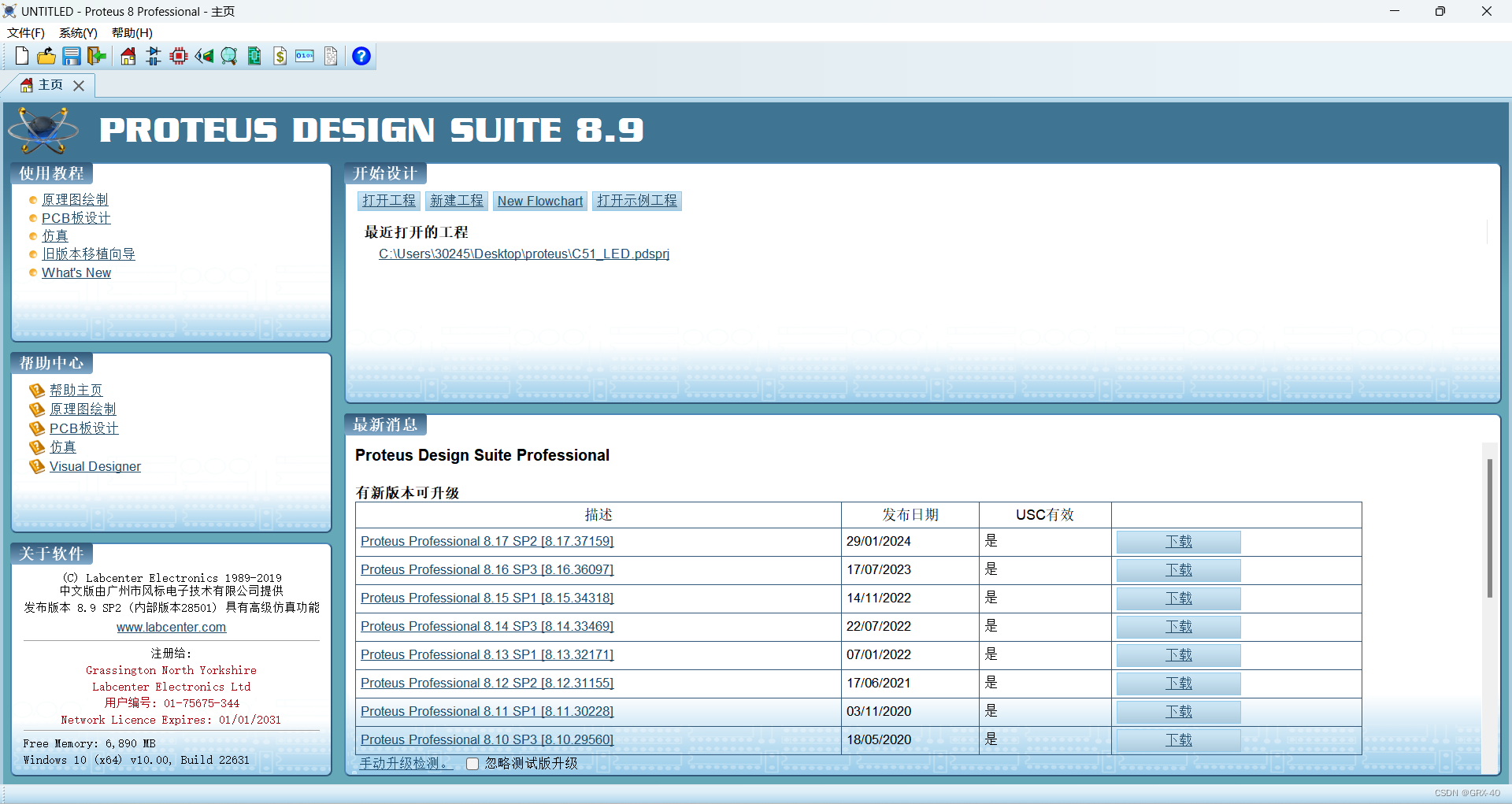

如上图所示，为Proteus8的首页，下面我们用该软件构建新的工程。

构建新的工程：

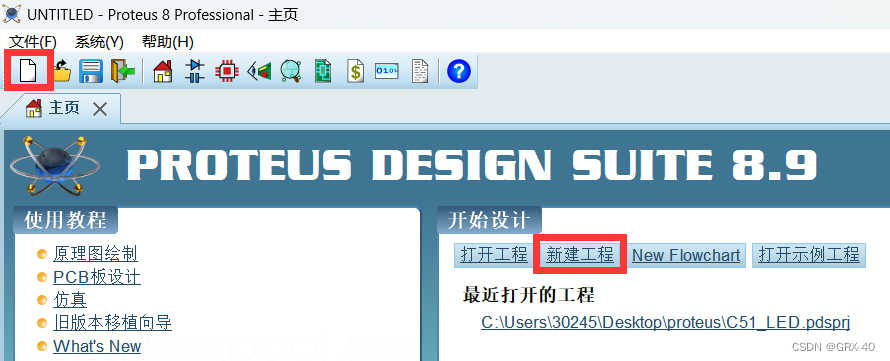

构建新的工程有两个途径，一是软件界面左上角的白纸，二是开始设计下方的 “ 新建工程选项 ” （已用红色方框标注出来）。

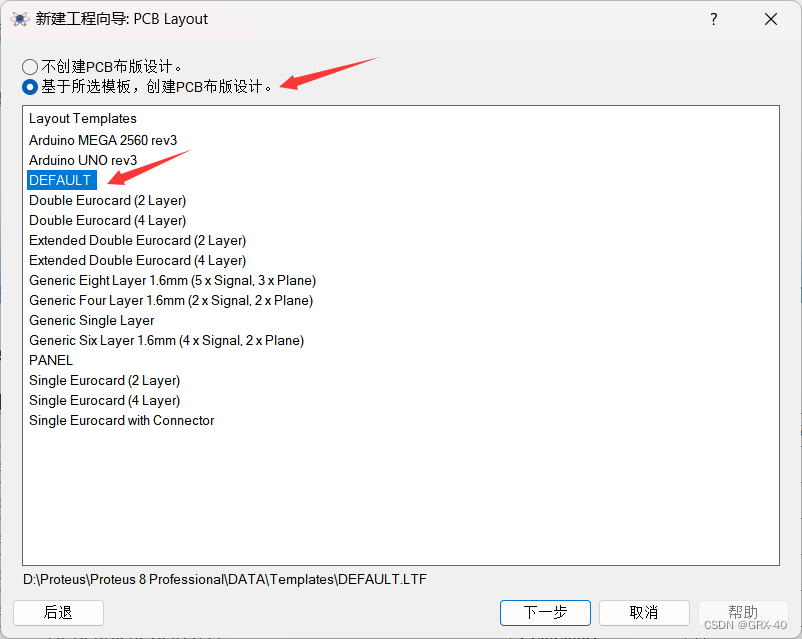

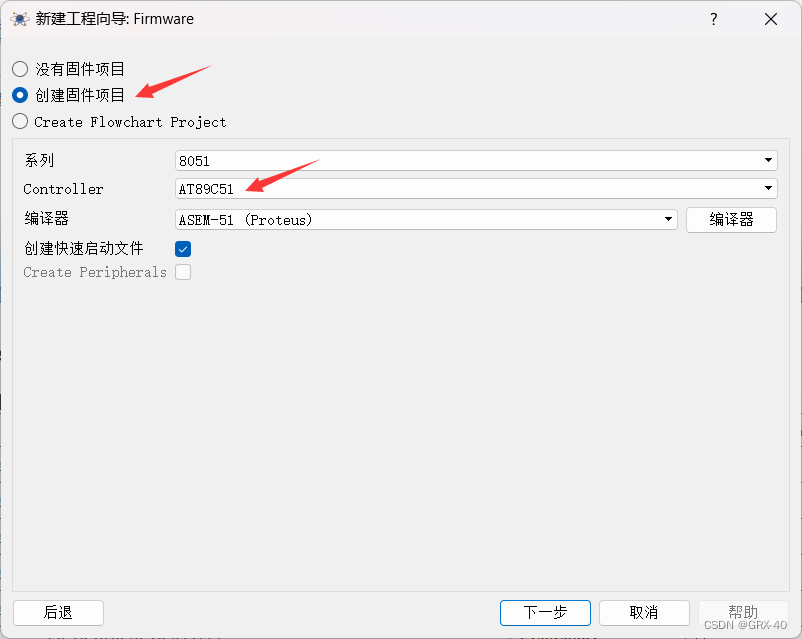

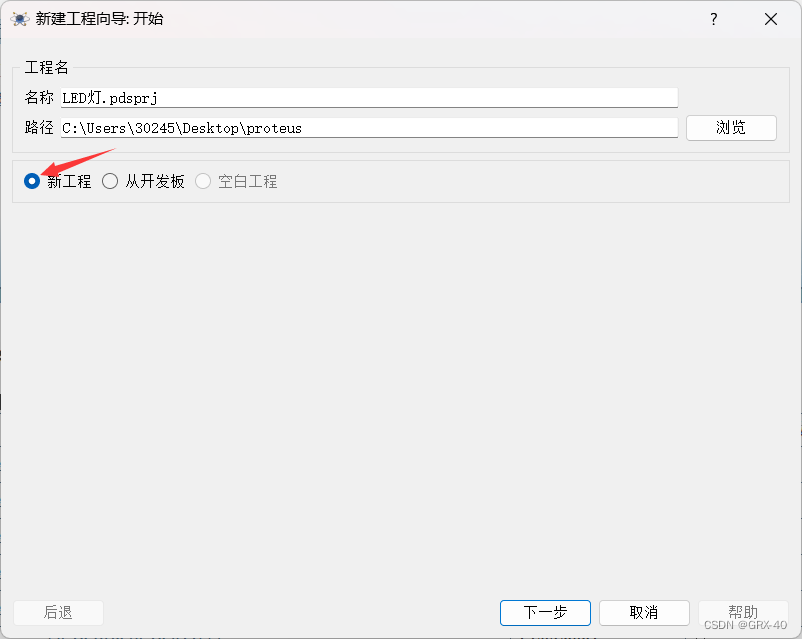

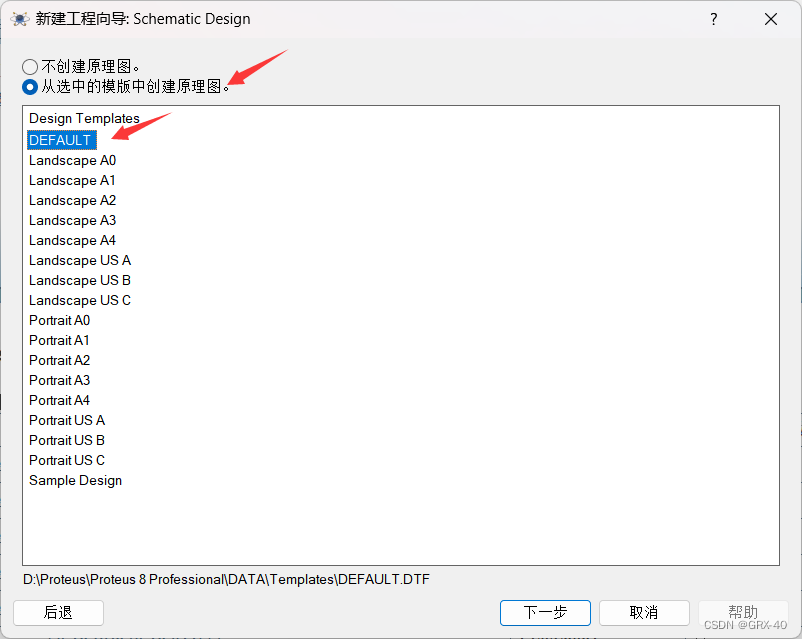

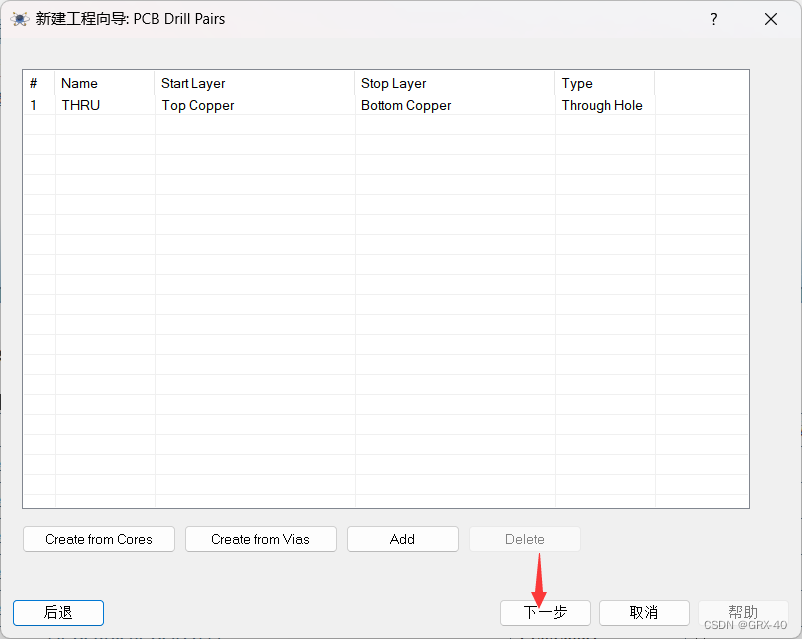

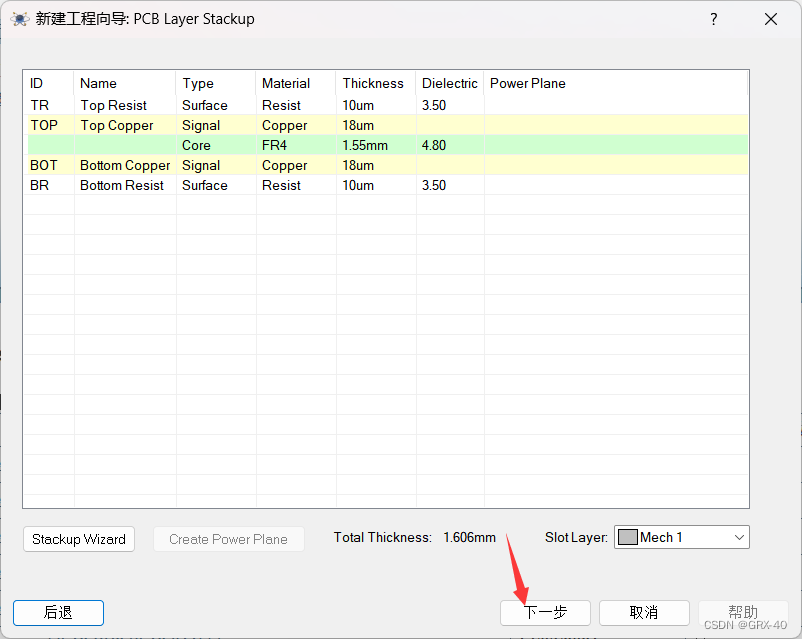

按照上述箭头指引的操作，依次点击下一步 ，需要注意到达固件项目时，需要选择 “ AT98C51  ” 该选项再进行下一步操作。

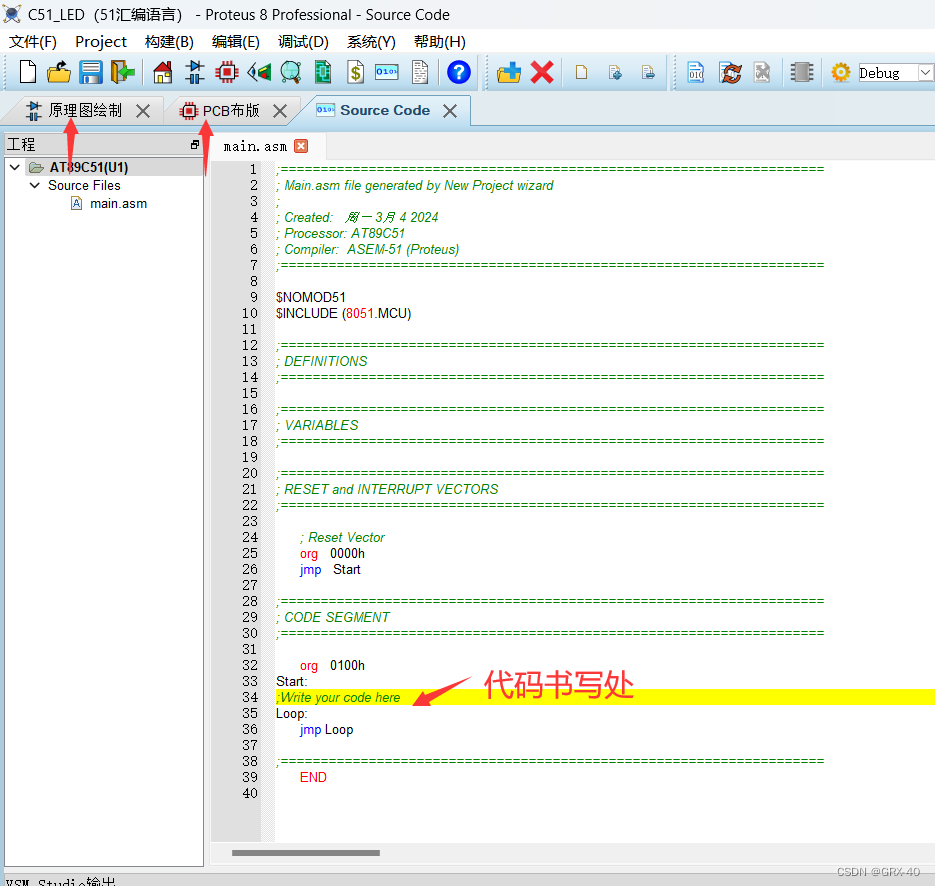

直到点击完成，即完成了新工程的建立。（如下图）

二、Keil uVision5软件介绍

       Keil C51是美国Keil Software公司出品的51系列兼容单片机C语言软件开发系统。与汇编相比，C语言在功能上、结构性、可读性、可维护性上有明显的优势，因而易学易用。

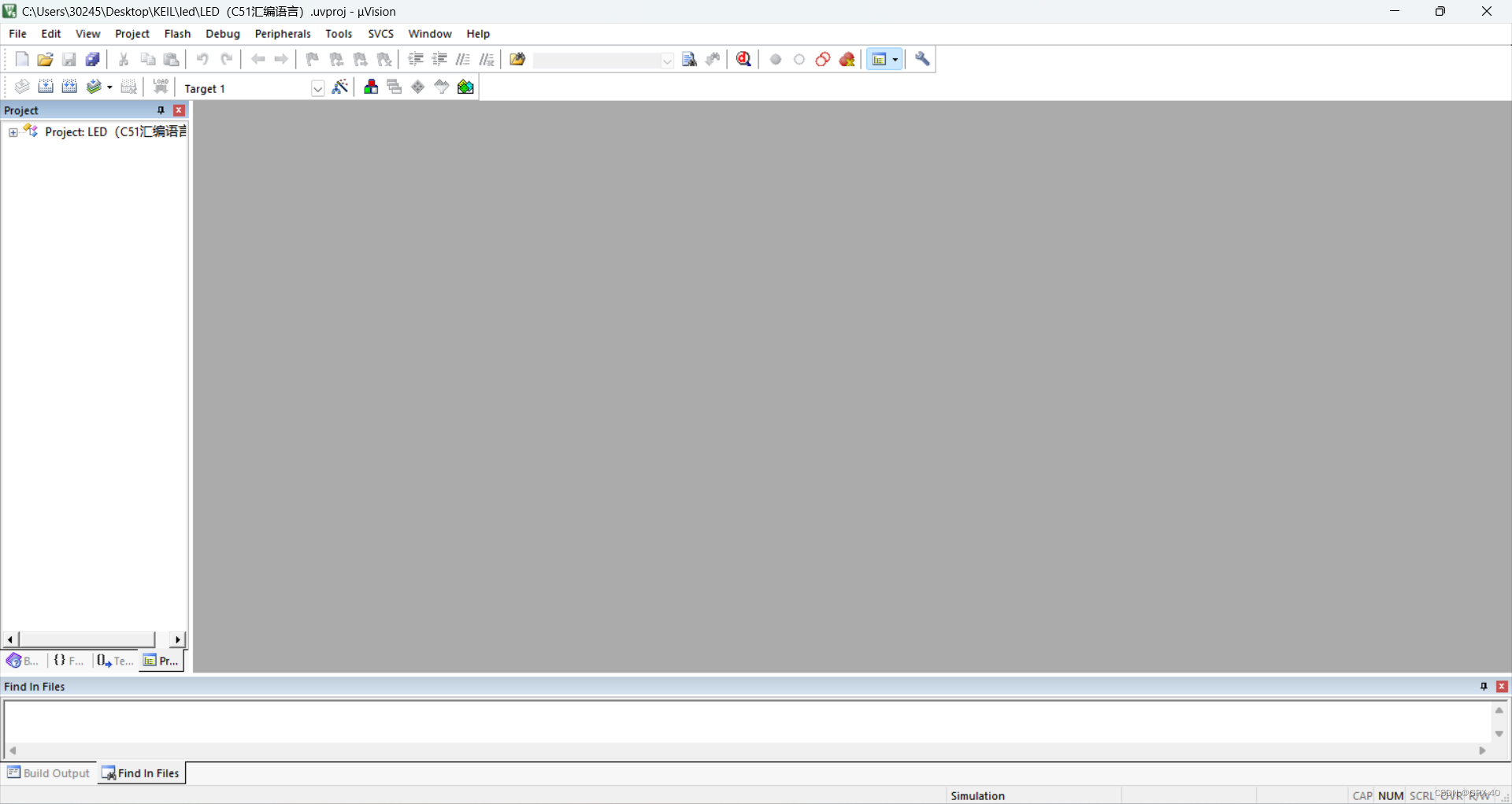

软件首页如上图所示。

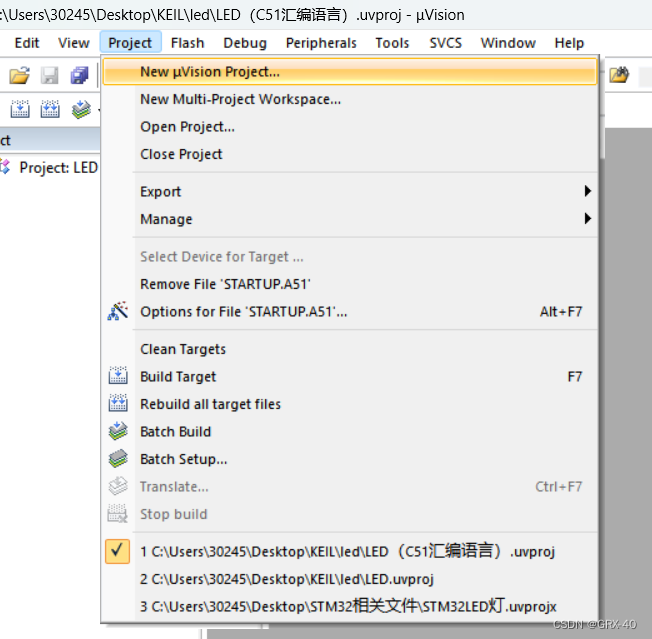

创建新工程：

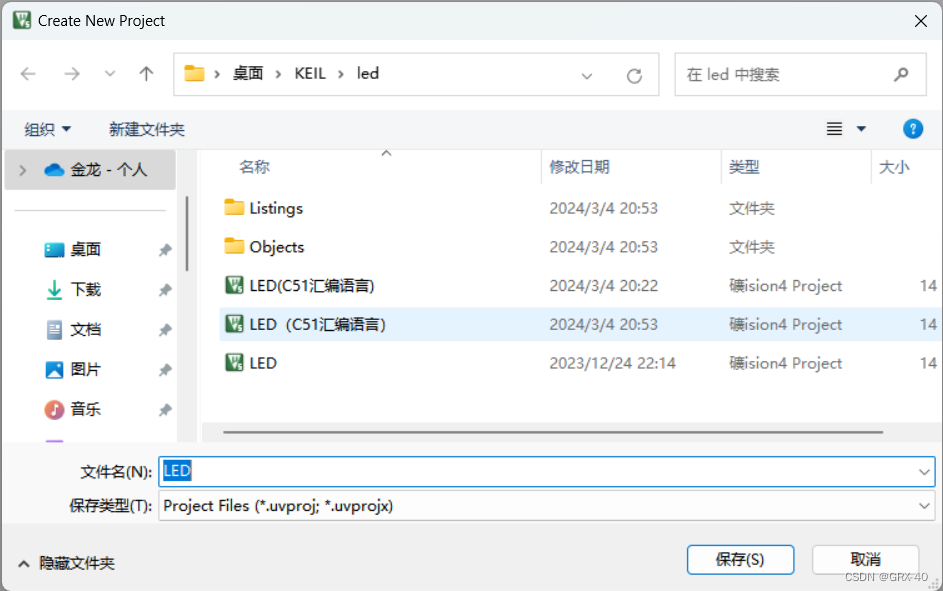

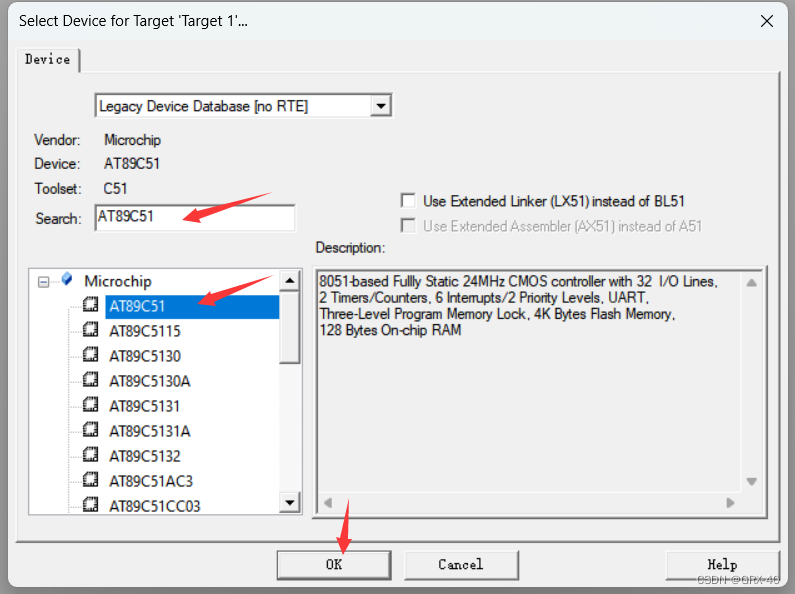

根据箭头所示步骤进行操作，即可创建成功，成功过后左方状态栏如下图所示：

任务实现：

C语言编程实现点亮流水LED灯：

原理图绘制：

这一步需要使用Protues软件，根据上述操作创建好新的工程，进入原理图界面，其左边为模型选择工具栏（如下图），可以在该栏中选取自己需要使用的模型或者工具。例如，用于即时编辑元件参数（先单击该图标，再单击要修改的元件）选择元件、放置连接点、放置标签（备注）、放置文本、用于绘制总线、用于放置子电路等等。

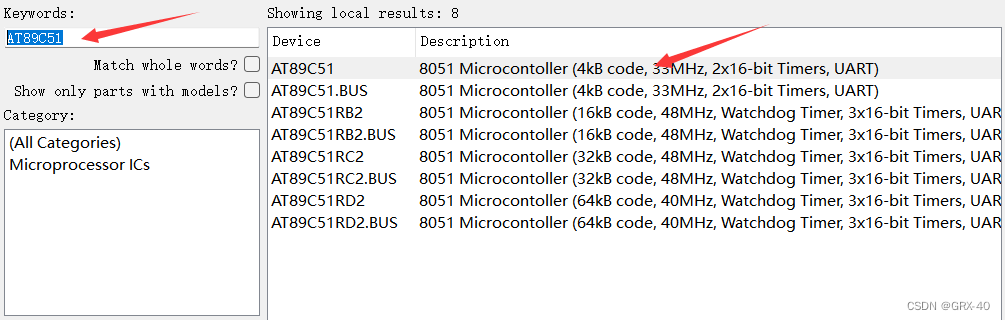

然后根据箭头指示操作，进入界面搜索相关元器件（AT89C51芯片、LED灯、电阻、线路、电源等），绘制相关的原理图。

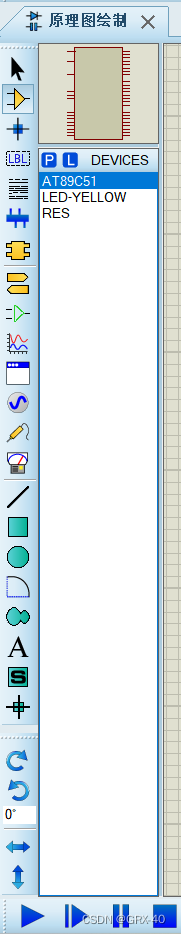

 如上图所示，为选择的全部元器件，其中LED灯我们选择黄色。

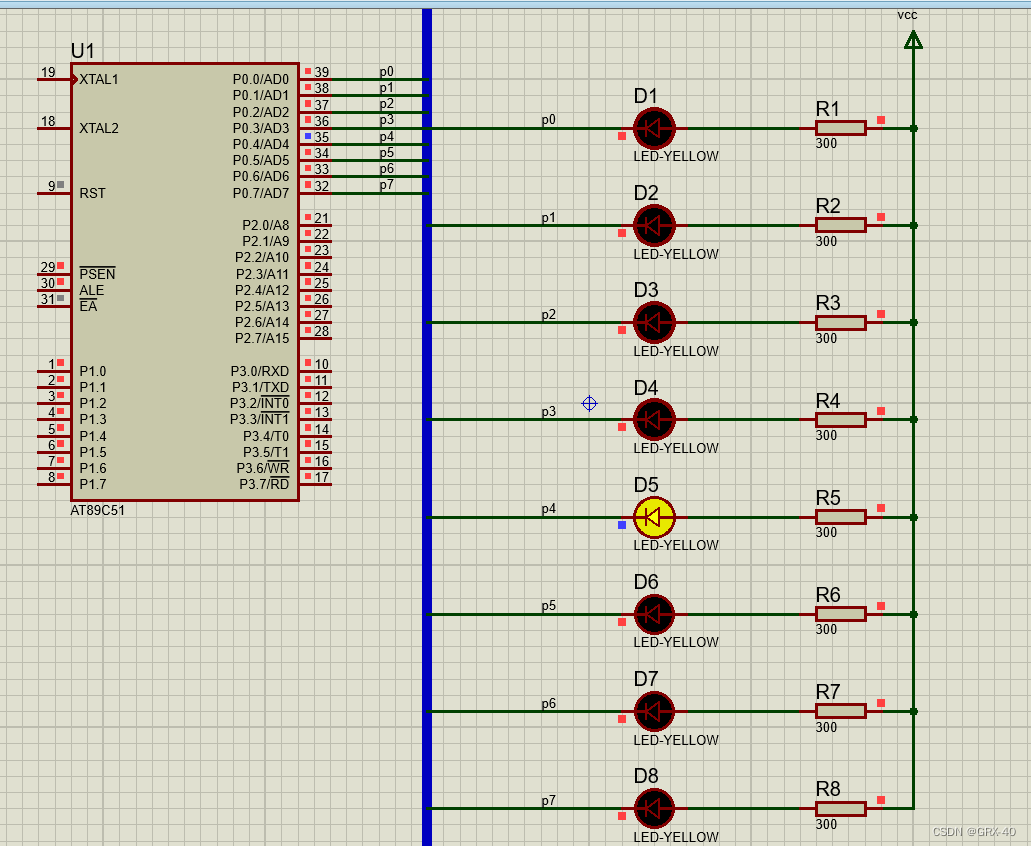

最终原理图如下图所示：

注意：

其中线路的编号使用 LBL 为支线标记编号，支线要通过编号才能与主线正常连接，且编号需要一致，才能确保后续步骤的正常运行。

其中电阻的阻值我们选择的是300Ω。

编写程序：

在连接好电路原理图之后我们需要开始编写程序了，主要的程序如下：

//头文件

	#include <reg51.h>
	#include <intrins.h>
	//延迟函数

	void delay_ms(int a)
	{
		int i,j;
		for(i=0;i<a;i++)
		{
			for(j=0;j<1000;j++) _nop_();

		}
	}

	void main(void)
	{
		while(1)
		{
			P0=0xfe;
			delay_ms(50);
			P0=0xfd;
			delay_ms(50);
			P0=0xfb;
			delay_ms(50);
			P0=0xf7;
			delay_ms(50);
			P0=0xef;
			delay_ms(50);
			P0=0xdf;
			delay_ms(50);
			P0=0xbf;
			delay_ms(50);
			P0=0x7f;
			delay_ms(50);
		}
	}

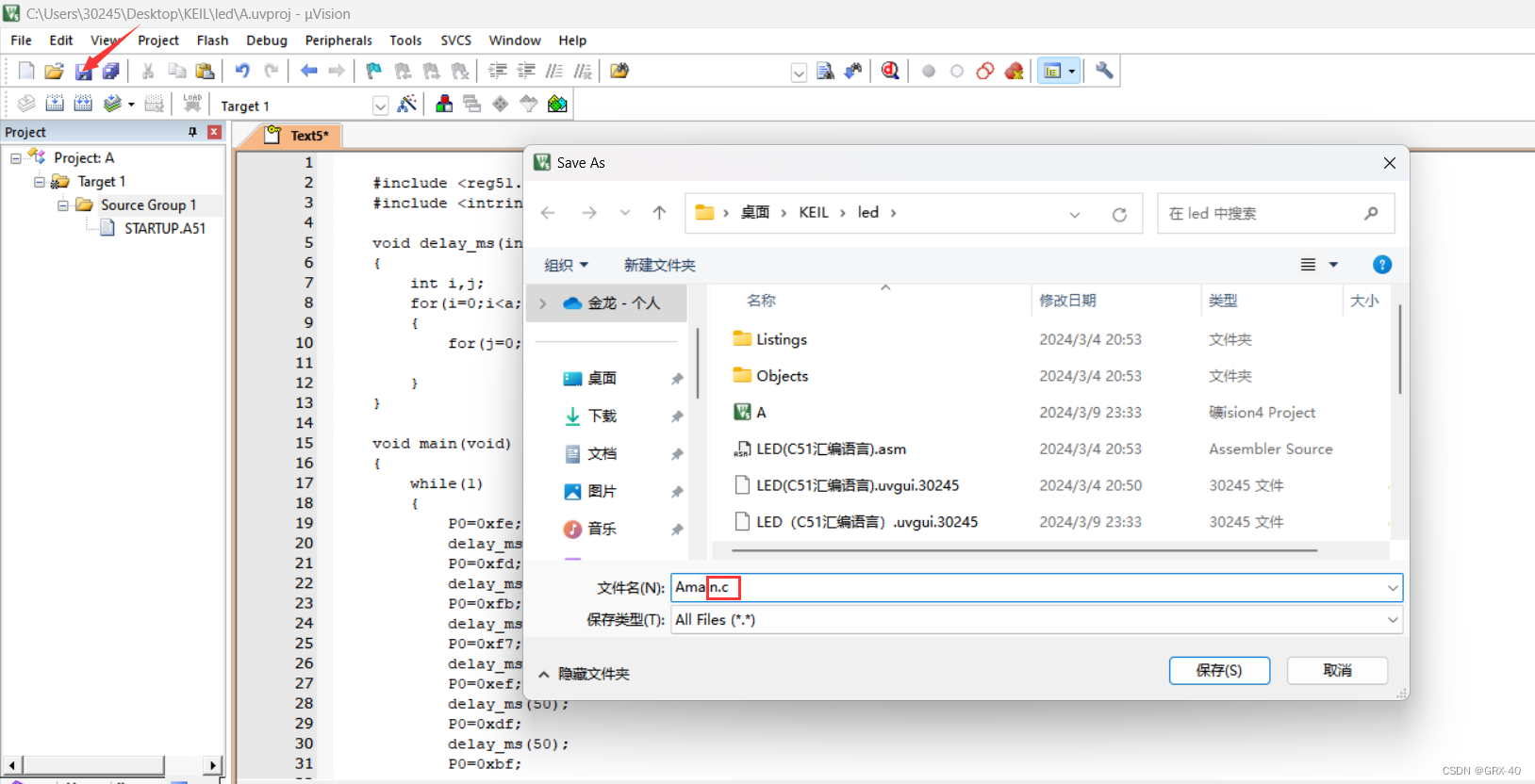

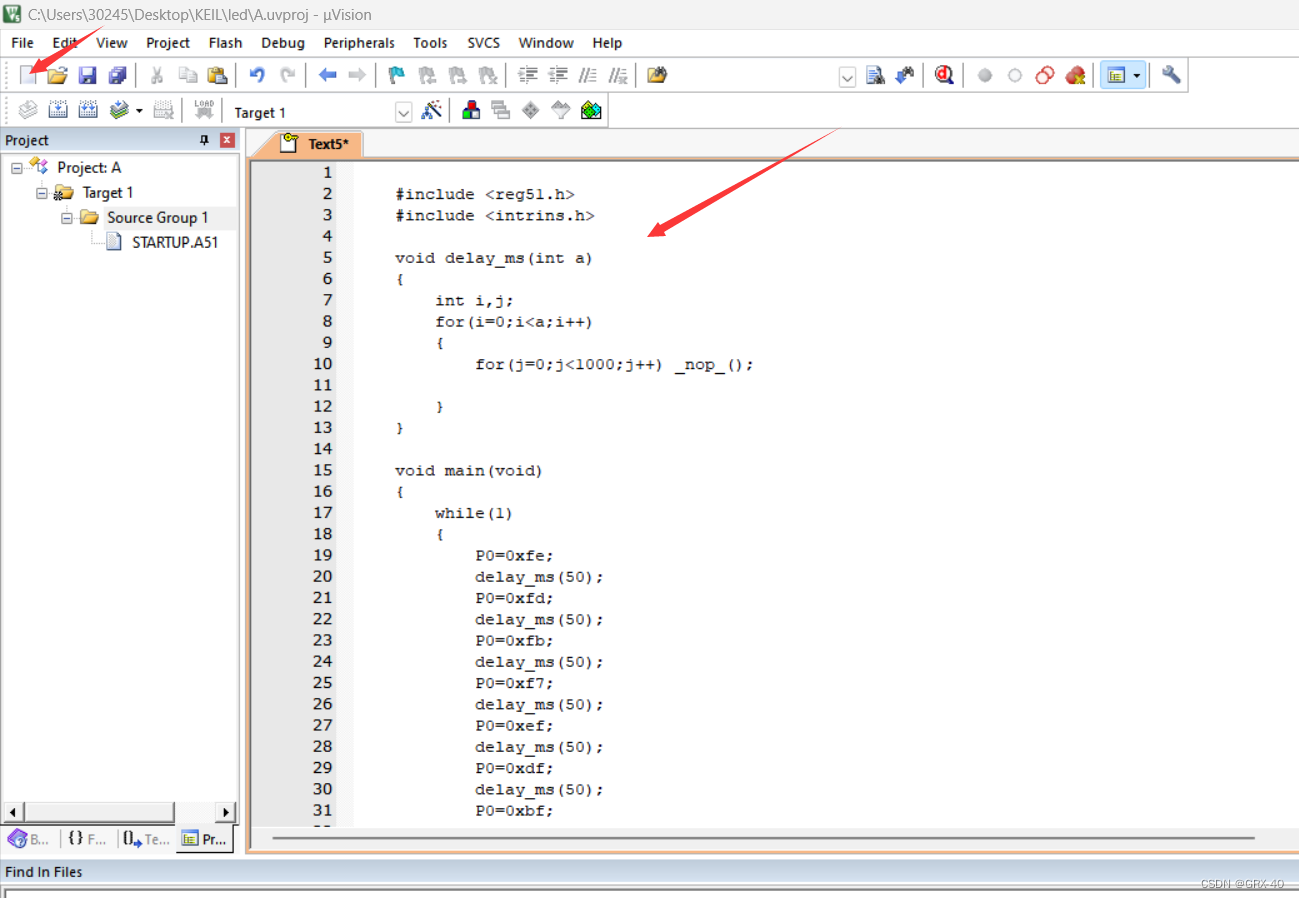

 按照上述操作对代码进行复制粘贴，然后保存，保存时文件名要加以  " .c " 的后缀。

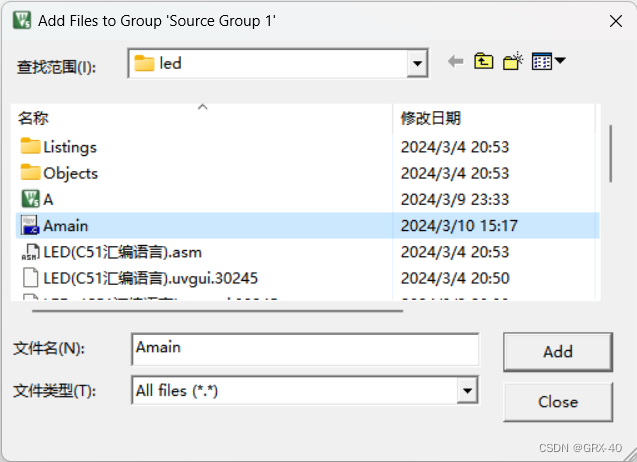

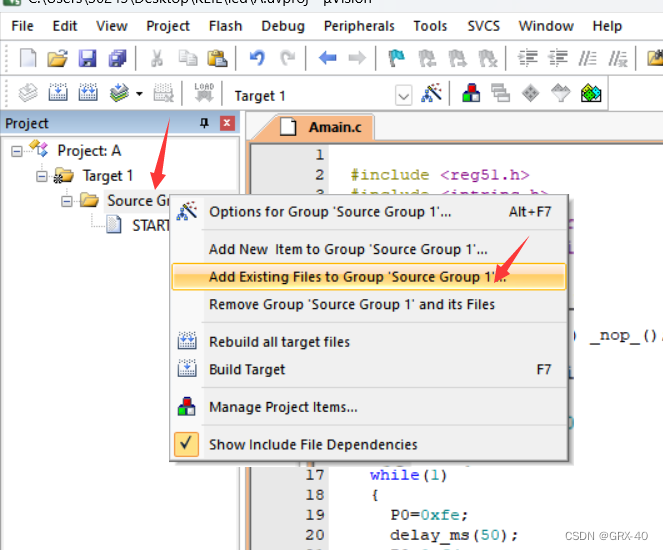

根据箭头指引的步骤操作，然后再在刚才保存的地址中找到保存的 " .c " 文件，再点击 " Add " 进行添加。

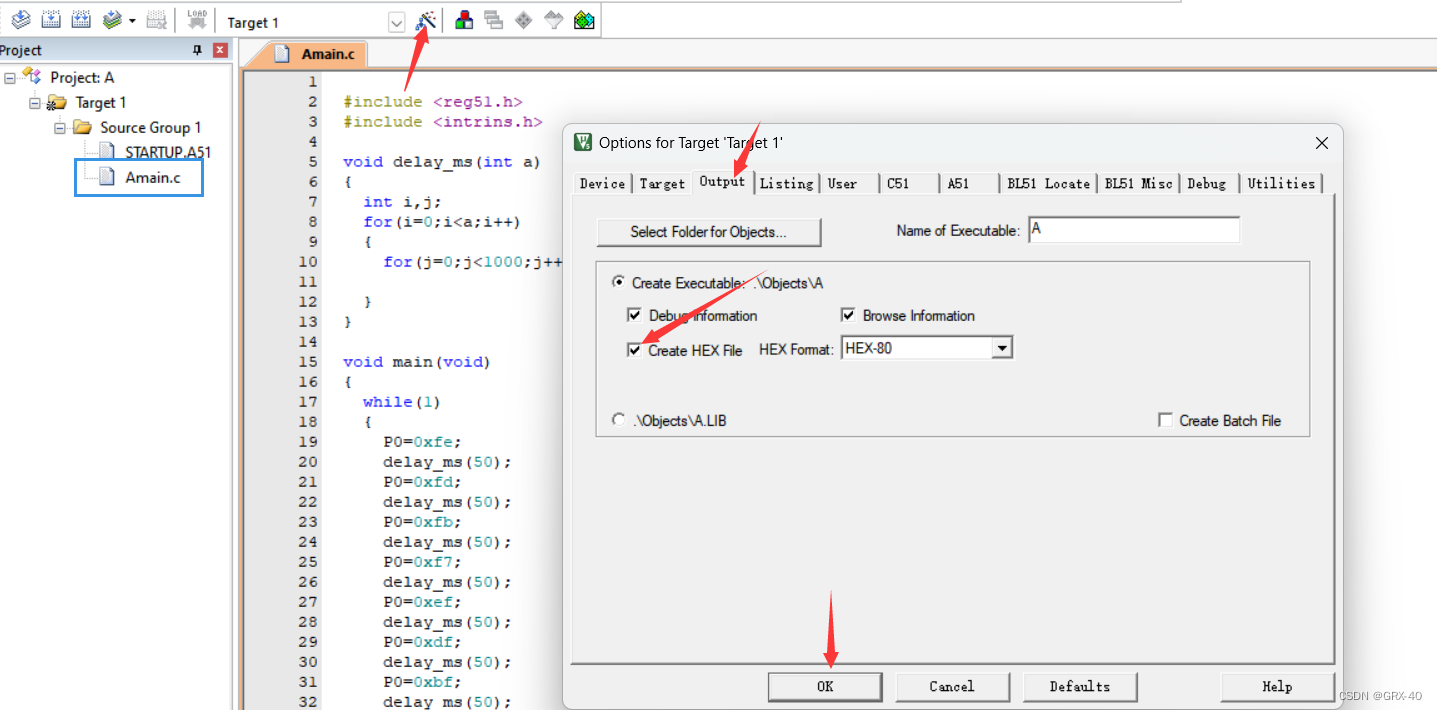

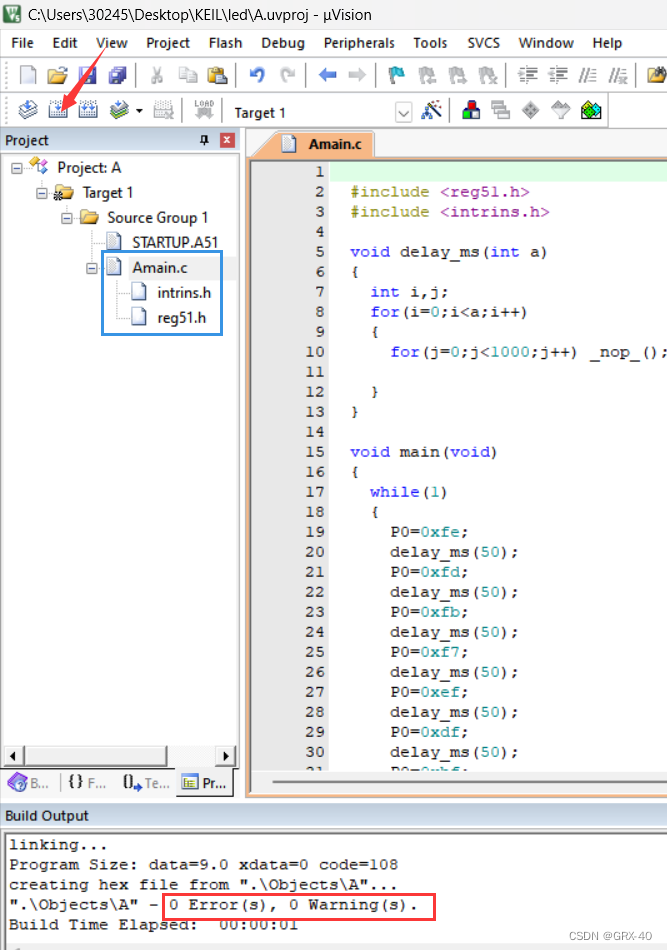

根据之前的操作可以看到左边工程栏已经有了 " .c " 文件,再根据箭头指示操作，进行编译过后看到工程栏增加了新的 " .h " 文件，则操作成功。

进行仿真：

再次打开Protues软件

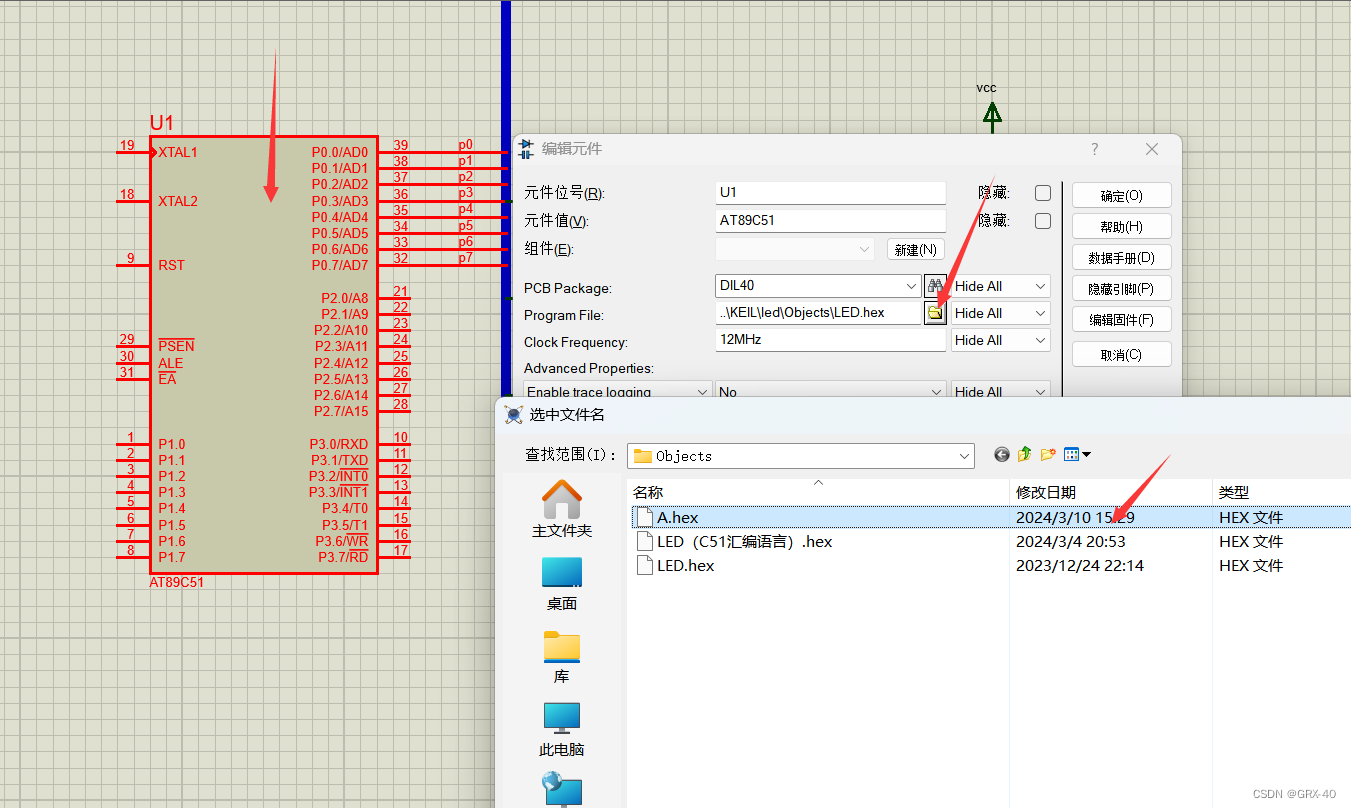

双击芯片，然后根据箭头指示，添加编译生成的 " .hex " 文件。

 点击开始键，即可开始仿真。仿真结果如下：

51汇编语言实现点亮流水LED灯：

原理图：

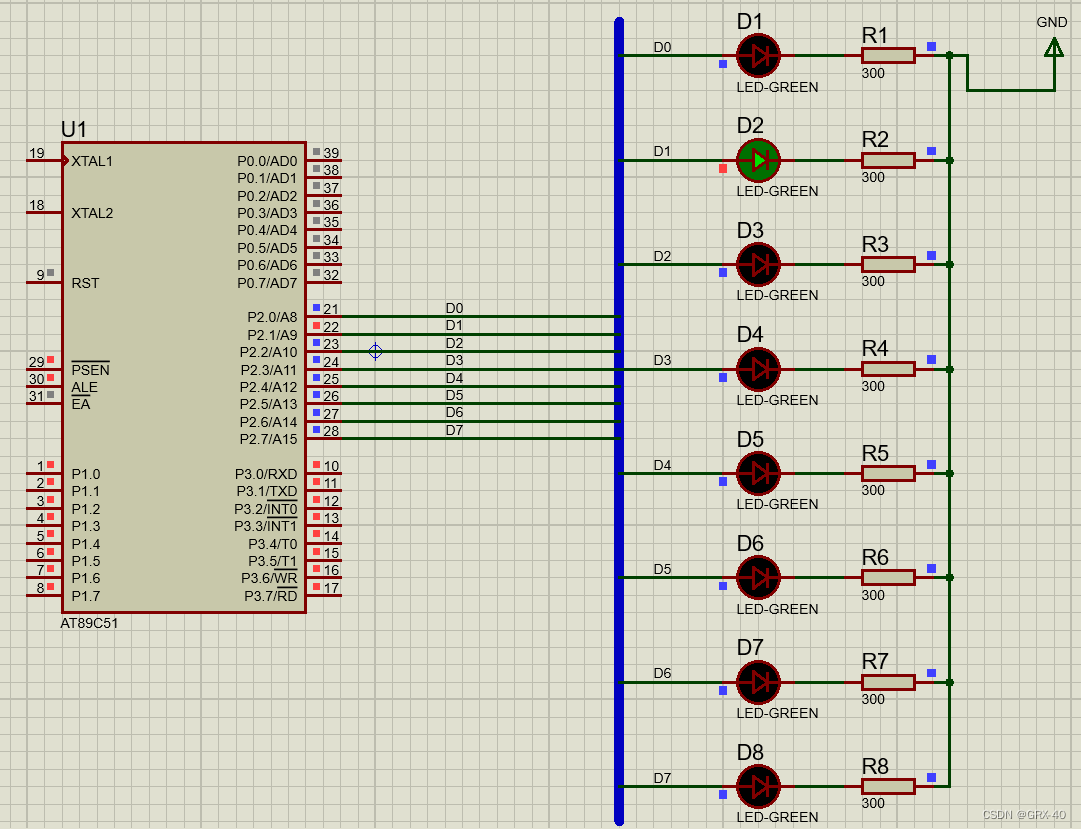

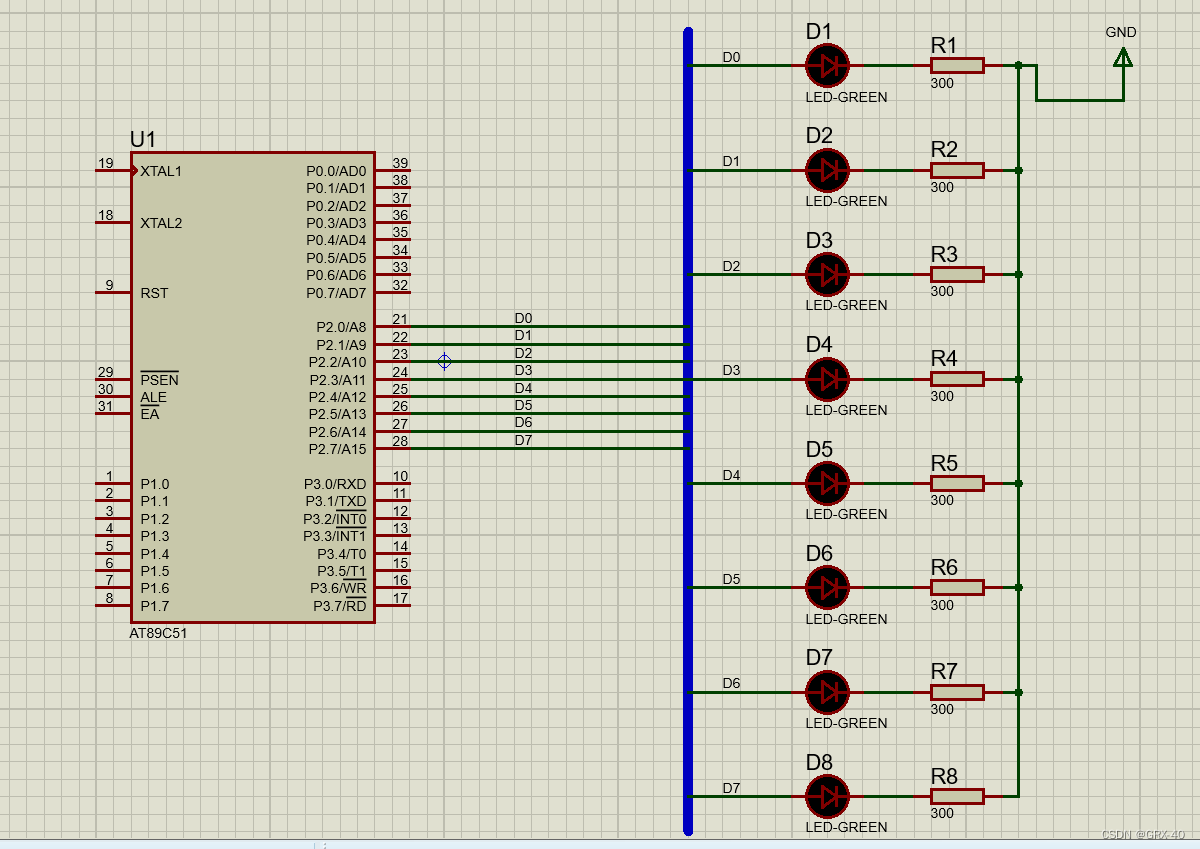

为了体现出与上述方法的区别，对原理图稍加改变，但实质不变，如下。

编写程序：

代码如下：

ORG 0000H
LJMP MAIN

ORG 0100H
MAIN:
MOV A,#80H
LOOP:
MOV P2,A
LCALL DELAY
RR A
LJMP LOOP

DELAY:
MOV R2,#255
D1:MOV R3,#250
D2:DJNZ R3,D2
DJNZ R2,D1
RET

END

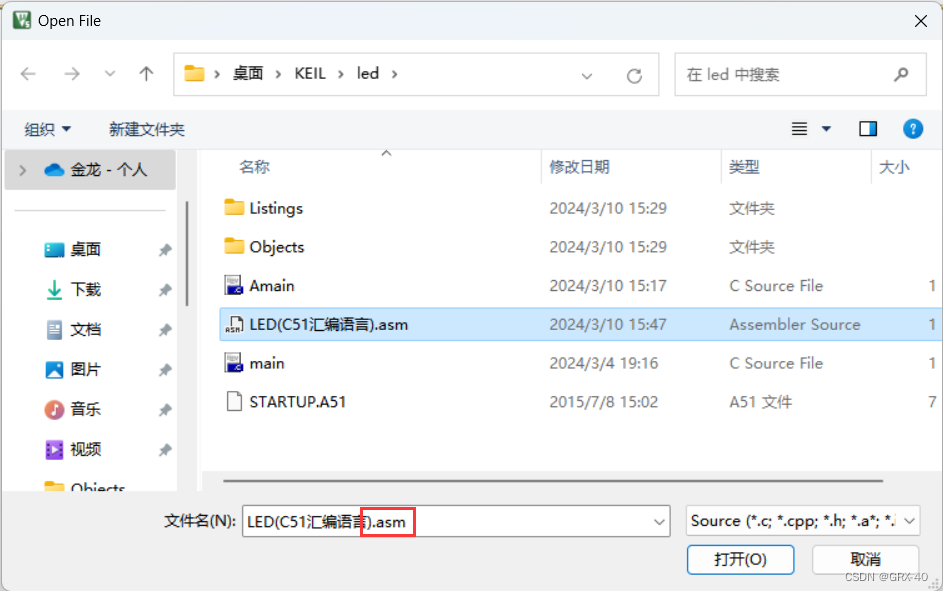

总统操作与上述步骤一样，但是保存文件时，要使用 " .asm " 的后缀。

进行仿真：

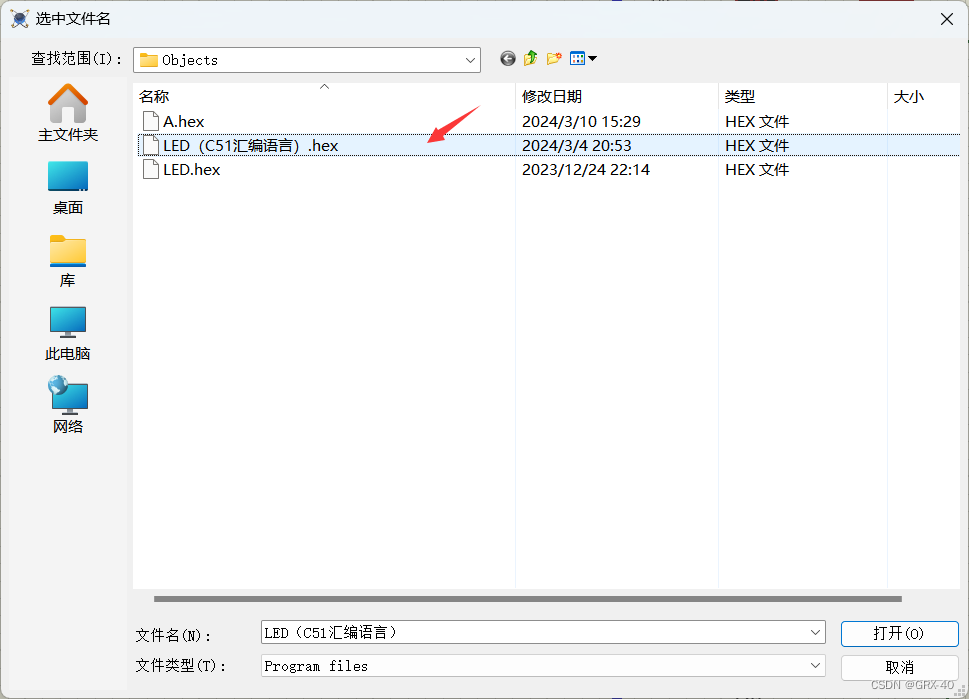

其步骤也只是再选择文件的地方有所区别，选择对应的 " .hex " 文件。

 然后同样点击开始运行，运行完成即完成仿真。
