网络建设与运维神州数码DCN 端口安全配置

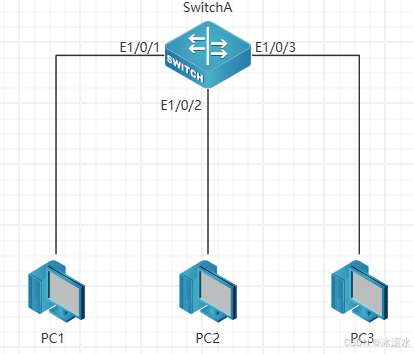

拓扑图：

要求：

1.开启端口安全模式

2.设置端口最大安全数

3.端口绑定MAC地址

4.违规处理

5.锁定安全端口

6.MAC地址与IP的绑定

7.端口镜像

pc机	ip地址	掩码	mac地址	端口
PC1	192.168.1.10	24	00-0b-4c-9e-2a-1c	E1/0/1
PC2	192.168.1.11	24	00-0b-2e-5d-62-4e	E1/0/2
PC3	192.168.1.12	24	00-0b-cd-4a-97-08	E1/0/3

SWA：

am enable

!

vlan 1

!

Interface Ethernet0/0/1

switchport port-security //开启端口安全

switchport port-security maximum 10 //设置端口安全最大数为10

switchport port-security mac-address 00-0b-4c-9e-2a-1c //E0/0/1端口绑定PC1的MAC地址

switchport port-security violation shutdown //违规关闭

switchport port-security lock //锁定安全端口

!

Interface Ethernet0/0/2  //绑定MAC-IP地址

am port

am mac-ip-pool 00-0b-2e-5d-62-4e 192.168.1.11  //E0/0/2端口绑定PC2的MAC与PC2的IP地址
注：将端口E1/0/2绑定为PC2 此时PC2可通过该端口访问PC1或PC3 若更改PC2的IP地址，或将其他设备（如PC3）连接E1/0/2端口则无法进行访问

!

Interface Ethernet0/0/3 //绑定IP地址区间
注:将端口绑定一个IP地址区间 则此区间的IP地址设备可通过该端口进行访问 不在此区间的IP地址无法通过该端口访问网络

am port

am ip-pool 192.168.1.12 2 //将端口E0/0/3绑定192.168.1.12和192.168.1.13两个IP地址

!

monitor session 1 source interface Ethernet0/0/2 rx

monitor session 1 source interface Ethernet0/0/2 tx

//监听E0/0/2端口的进出流量

monitor session 1 destination interface Ethernet0/0/1

//把监听端口的流量镜像到端口E0/0/1

!

端口镜像的限制

1.目前只支持一个镜像目的端口，镜像源端口则没有使用上的限制，可以是1个也可以是多个，多个源端口可以在相同的VLAN，也可以在不同VLAN。但如果镜像目的端口要能镜像到多个镜像源端口的流量，镜像目的端口必须要同时属于这些镜像源端口的所在的VLAN

2.镜像目的端口不能是端口聚合组成员

3.镜像目的端口的吞吐量如果小于镜像源端口吞吐量的总和，则目的端口无法完全复制源端口的流量；请减少源端口的个数或复制单向的流量，或者选择吞吐量更大的端口作为目的端口
