eNSP配置实验报告（过程详解）

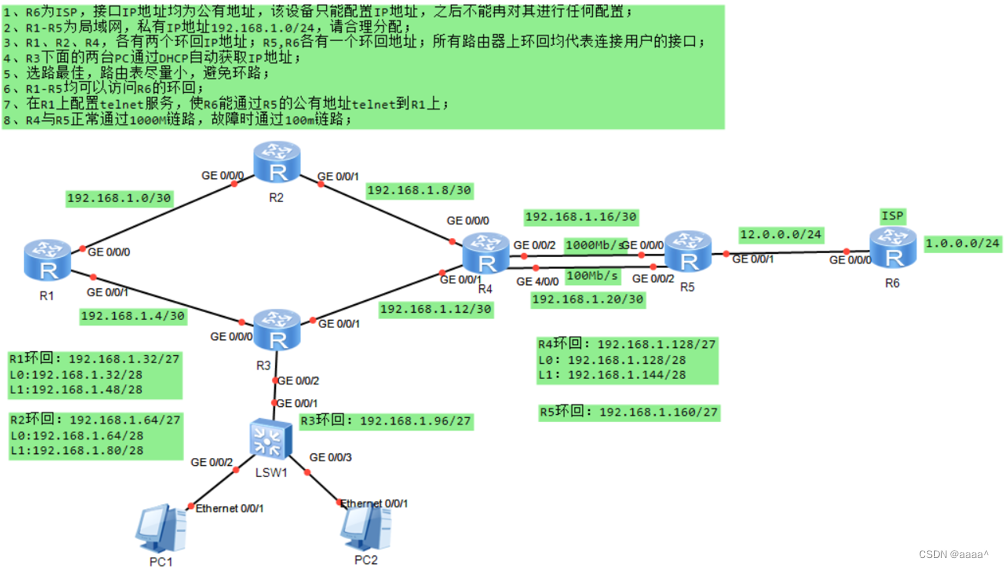

题目如下

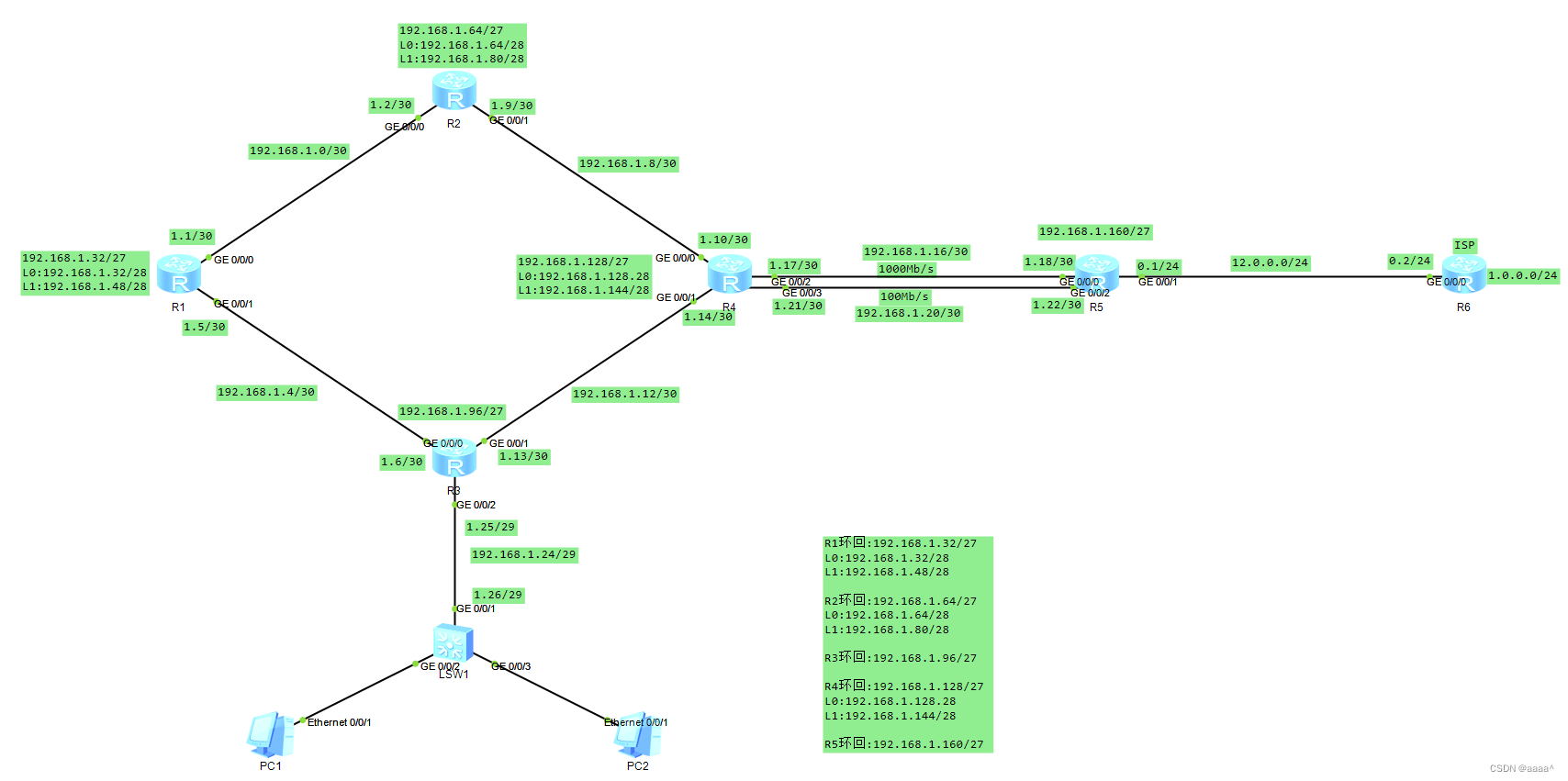

根据题目图划分各网段，如下

接着开始配置，第一步先将ip配置到各接口（先不配置环回，防止忘记）

如何配置ip地址（此处以R3路由器为例）

<Huawei>sy
[Huawei]sysname R3
[R3]undo info-center enable
Info: Information center is disabled.
[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip ad
[R3-GigabitEthernet0/0/0]ip address 192.168.1.6 30
[R3-GigabitEthernet0/0/0]q
[R3]int
[R3]interface g0/0/1
[R3-GigabitEthernet0/0/1]ip ad
[R3-GigabitEthernet0/0/1]ip address 192.168.1.13 30
[R3-GigabitEthernet0/0/1]q
[R3]int g 0/0/2
[R3-GigabitEthernet0/0/2]ip ad
[R3-GigabitEthernet0/0/2]ip address 192.168.1.25 29
[R3-GigabitEthernet0/0/2]q
[R3]

第二步：配置好接口ip地址后开始加入环回并且配置ip

如何配置环回并加入ip地址（此处以R1为例）

[R1]int l
[R1]int Lo
[R1]int Logic-Channel
[R1]int LoopBack 0
[R1-LoopBack0]ip ad
[R1-LoopBack0]ip address 192.168.1.33 28
[R1-LoopBack0]q
[R1]int l
[R1]int Lo
[R1]int Logic-Channel
[R1]int LoopBack 1
[R1-LoopBack1]ip ad
[R1-LoopBack1]ip address 192.168.1.49 28
[R1-LoopBack1]q
[R1]

第三步：配置好环回之后，开始配置R3下PC用的DHCP

        如何配置DHCP

        1.在路由器上开启DHCP服务



[R3]dhcp enable

        2.创建地址池



[R3]ip pool aa

        3.加入网段、网关、dns服务器



[R3-ip-pool-aa]network 192.168.1.24 mask 29
[R3-ip-pool-aa]gateway-list 192.168.1.25
[R3-ip-pool-aa]dns-list 114.114.114.114
[R3-ip-pool-aa]q

        4.进入端口开启



[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]dhcp select global

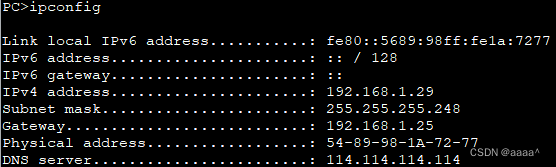

        检测PC是否获得地址



        成功获得地址

第四步：开始配置静态路由和缺省路由，还是先不配置环回

如何配置静态路由和缺省路由（此处以R2为例）

[R2]ip rou
[R2]ip route
[R2]ip route-static 192.168.1.4 30 192.168.1.1
[R2]ip route-static 192.168.1.12 30 192.168.1.10
[R2]ip route-static 192.168.1.24 29 192.168.1.1
[R2]ip route-static 192.168.1.16 30 192.168.1.10
[R2]ip route-static 192.168.1.16 30 192.168.1.10
[R2]ip route-static 192.168.1.20 30 192.168.1.10
[R2]ip route-static 12.0.0.0 24 192.168.1.10
[R2]ip route-static 0.0.0.0 0 192.168.1.10

静态路由和缺省加完之后，开始配置环回（还是以R2为例，此处不配置R6的环回是因为加了缺省）

[R2]ip route
[R2]ip route-static 192.168.1.32 27 192.168.1.1
[R2]ip route-static 192.168.1.96 27 192.168.1.1
[R2]ip route-static 192.168.1.128 27 192.168.1.10
[R2]ip route-static 192.168.1.160 27 192.168.1.10

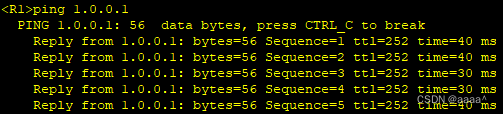

第五步：检查R1-R5是否可以ping通R6的环回

此处以R1为例，可以ping通

第六步：在R1上配置telnet服务

如何配置telnet服务

  1.进入到aaa的视图当中

[R1]aaa

 2.在aaa中创建登陆使用的用户名密码信息

[R1-aaa]local-user admin privilege level 3 password cipher 123456

 3.定义创建用户的服务类型

[R1-aaa]local-user admin service-type telnet

4. 创建VTY虚拟登陆端口



[R1]user-interface vty 0 4

5. 定义认证模式 --- aaa

[R1-ui-vty0-4]authentication-mode aaa

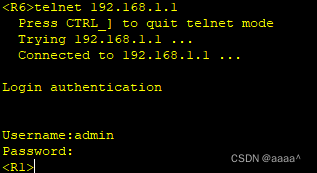

第七步：检测R6是否可以登录R1



第八步：设置故障通路

如何设置备用

[R4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61

默认优先级为60，且数字越小级别越高
