eNSP实验报告

实验题目如图

思考方向：

1.在192.168.1.0/24范围内进行合理的网段划分

2.配置换回接口，与第一个要求配合一起划分网段

3.不写静态路由但仍然可以访问，就需要用到缺省路由

4.减少路由表的数量，即尽可能的汇总，避免环路利用空接口

5.利用浮动静态路由即可

开始操作：

1.首先按图搭好拓扑

2.首先看广播域，有15个广播域

以192.168.1.00000000/28 划分

192.168.1.0-192.168.1.15

192.168.1.16-192.168.1.31

…….

192.168.1.240-192.168.1.255

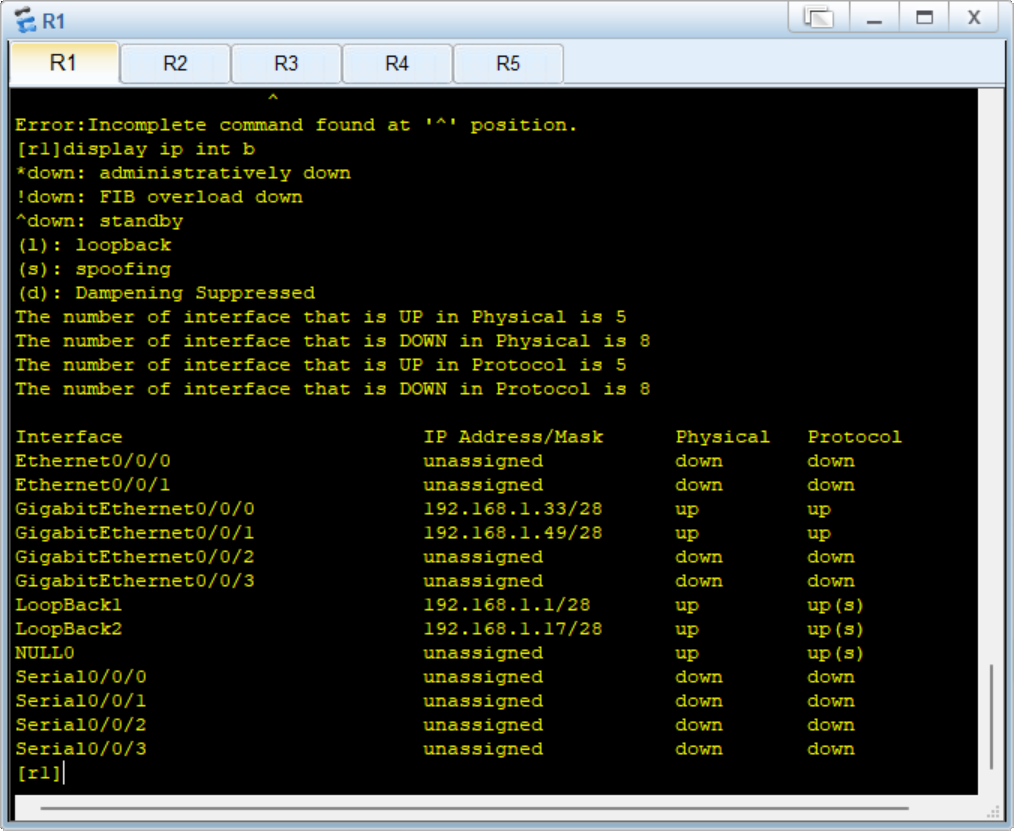

配置路由器IP地址

用文本框标识一下方便使用

环回网段配置，为方便进行汇总

先配置再汇总

R1:

L1:192.168.1.0000 0000

L2:192.168.1.0001 0000

汇总：192.168.1.0/27

R2:

L3:192.168.1.0010 0000

L4:192.168.1.0011 0000

汇总：192.168.1.32/27

R3:

L5:192.168.1.0100 0000

L6:192.168.1.0101 0000

汇总：192.168.1.64/27

R4:

L7:192.168.1.0110 0000

L8:192.168.1.0111 0000

汇总：192.168.1.96/27

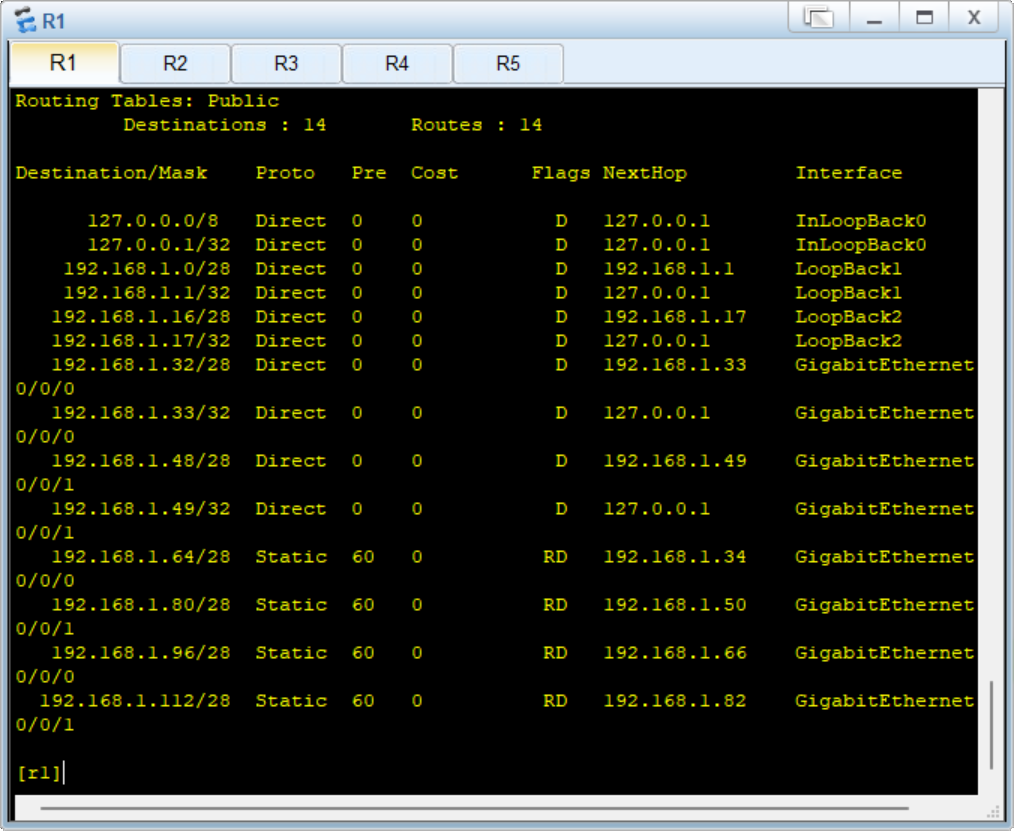

配置静态路由

3.在每个路由器中加入缺省路由

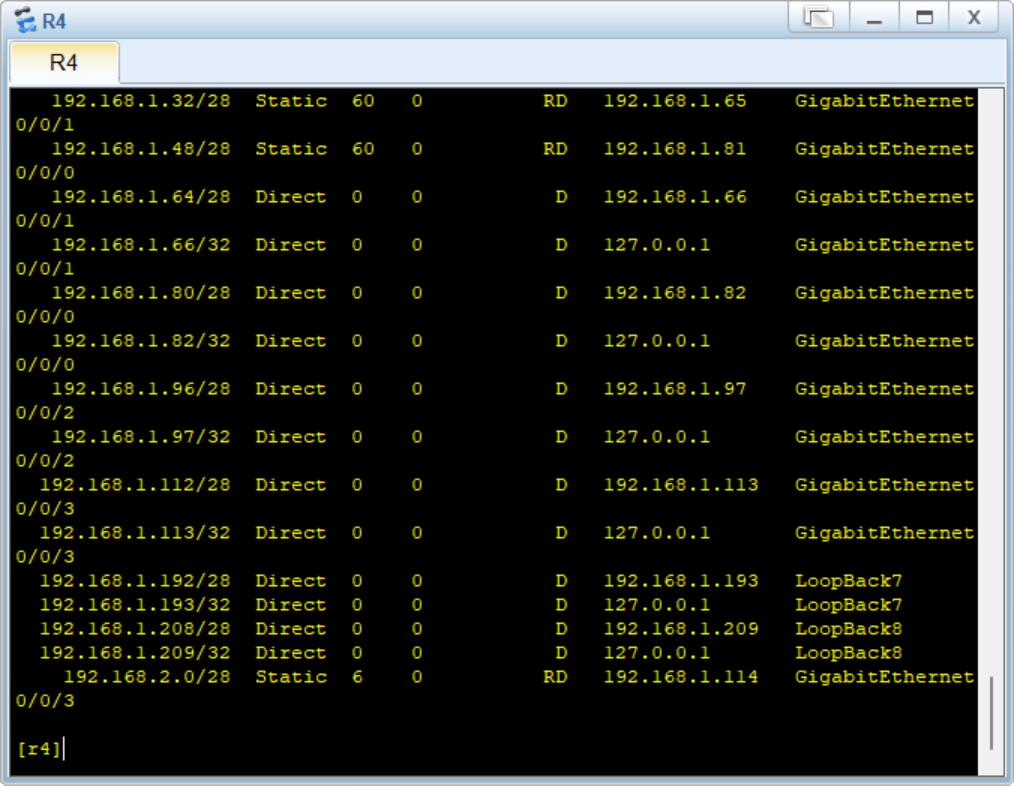

4.在R5中添加一个换回网段以使1.112/28备份

修改1.112/28的优先级

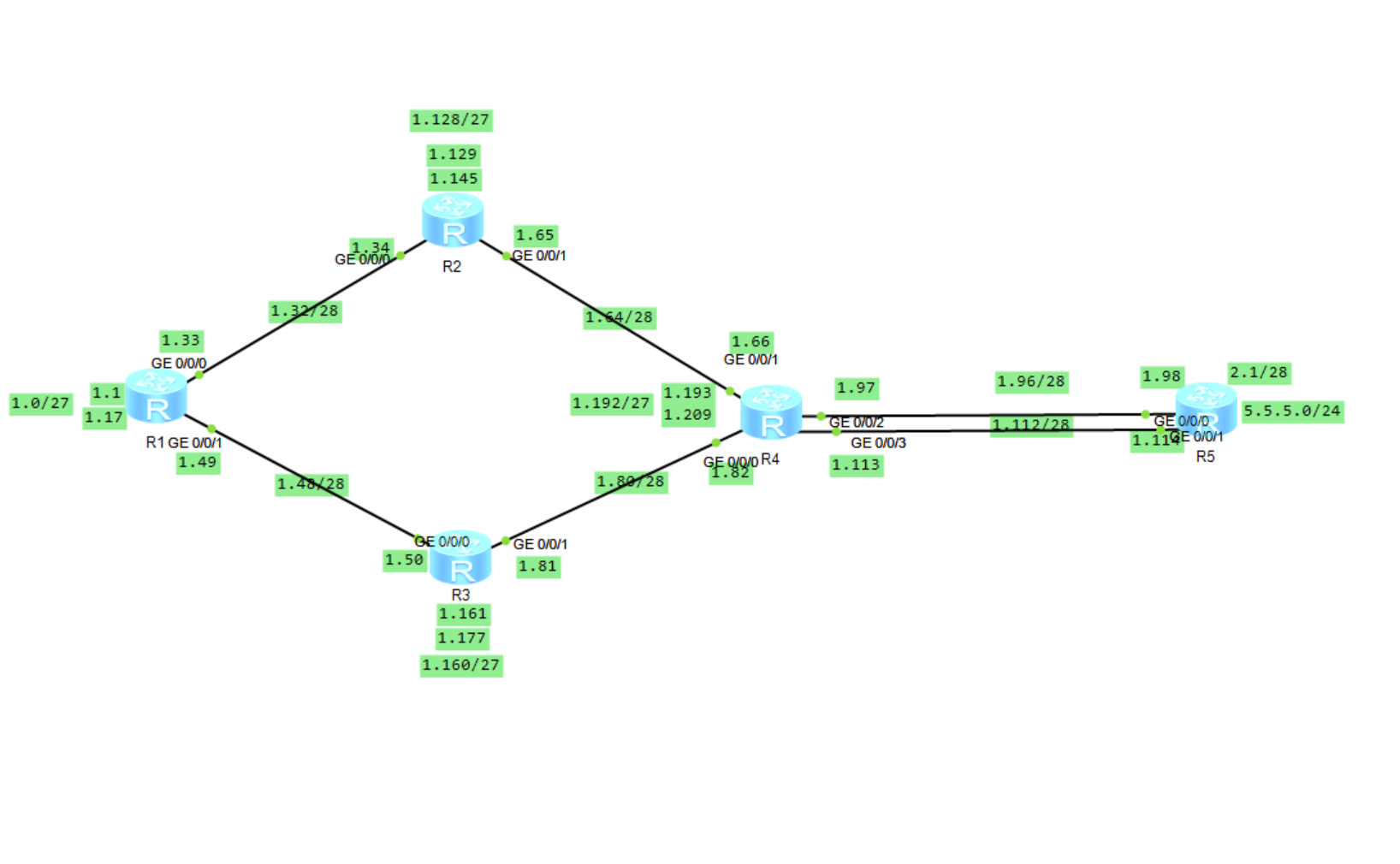

全局图如下
