使用 Docker 部署 Draw.io 在线流程图系统

1）介绍 Draw.io

GitHub：https://github.com/jgraph/drawio

Draw.io 是一款开源的绘制流程图的工具，拥有大量免费素材和模板。程序本身支持中文在内的多国语言，创建的文档可以导出到多种网盘或本地。无论是创建流程图、组织结构图、网络拓扑图还是其他类型的图表，Draw.io 基本都能满足你对图形展示的多样需求。

2）功能特性

• 支持多种类型的图表和图形： Drawio 支持多种类型的图表和图形，包括流程图、网络拓扑图、组织结构图、UML 和 ER 图等。这使得 Drawio 能够满足不同用户的不同需求。
• 易于使用的用户界面： Drawio 采用了简洁易懂的用户界面，即使是新手也能快速上手。
• 可导出多个文件格式： Drawio 可以导出多种文件格式，包括 PDF、PNG、SVG、JPG等。这使得用户可以方便地分享和保存图表。
• 可与云存储服务集成： Drawio 可与 Google Drive 和 OneDrive 等云存储服务集成。这使得用户可以方便地在云端存储和访问图表。
• 多平台客户端支持： 如果觉得使用 Web 版不方便，Draw.io 也提供了多平台的离线桌面版可供下载。

3）在线体验

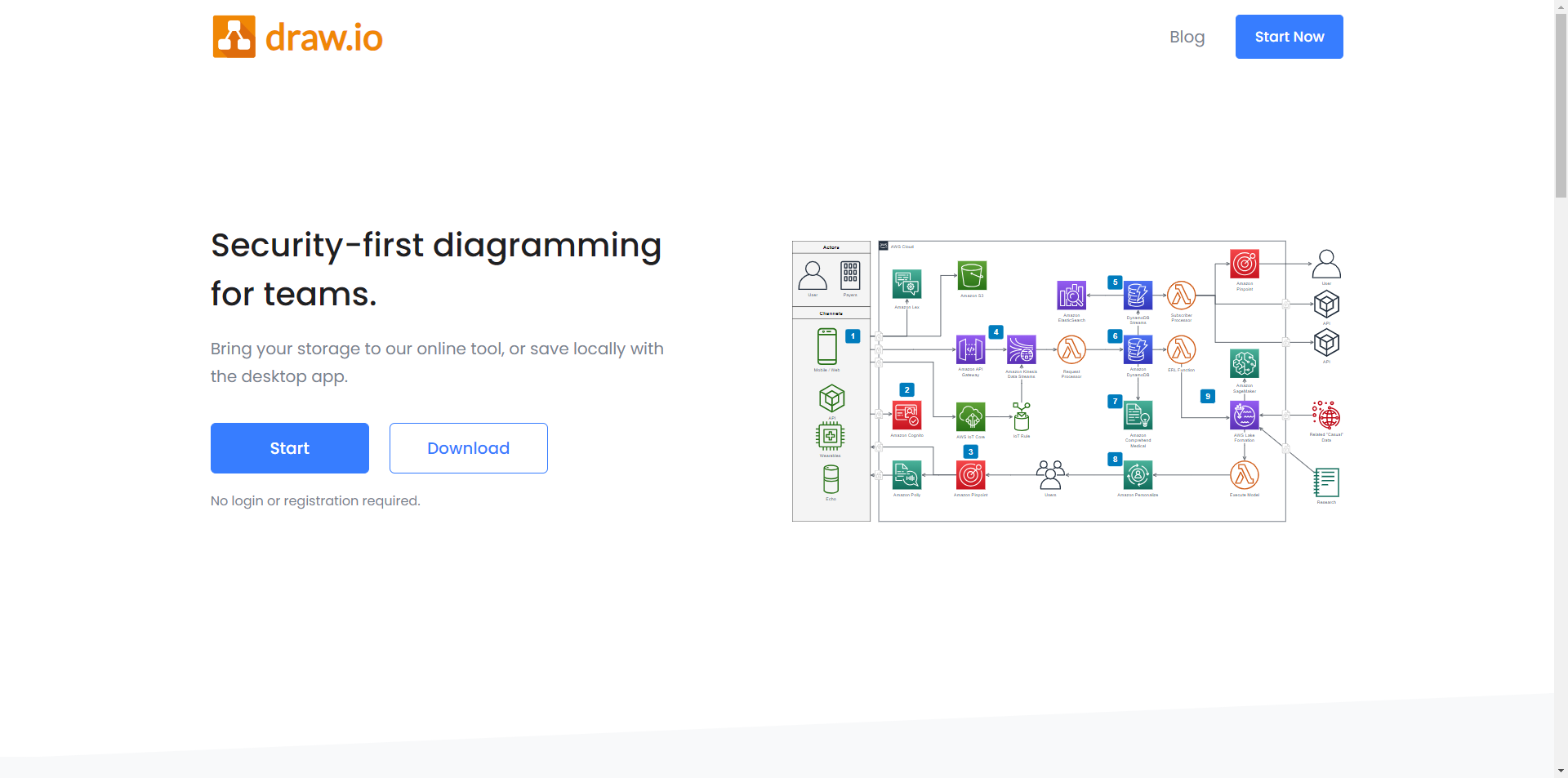

Demo：https://app.diagrams.net/

4）在线部署

4.1）安装 Docker 环境

# 高版本 Docker 安装
curl -fsSL https://get.docker.com/ | sh

# 关闭防火墙
systemctl disable --now firewalld
setenforce 0

# 启用 Docker
systemctl enable --now docker

4.2）开启 IPv4 forwarding

echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf
systemctl restart network
sysctl net.ipv4.ip_forward

4.3）部署 Draw.io

# 创建 Draw.io 数据存放目录
mkdir /docker/Drawio -p && cd /docker/Drawio

# 使用 Docker-Cli 运行 Drawio 容器
docker run -dit --name=drawio -p 8080:8080 \
-v drawiojs:/usr/local/tomcat/webapps/draw/js/ \
--restart=always jgraph/drawio

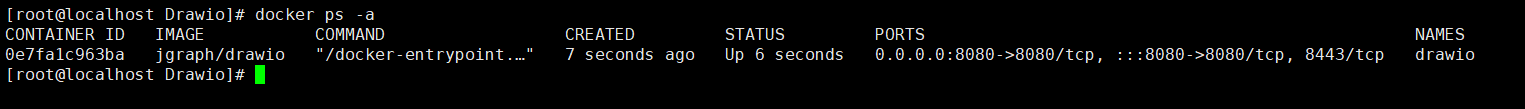

4.4）验证 Draw.io

docker ps -a

5）访问 Draw.io

使用浏览器访问 Draw.io 前台，http://服务器IP地址:8080

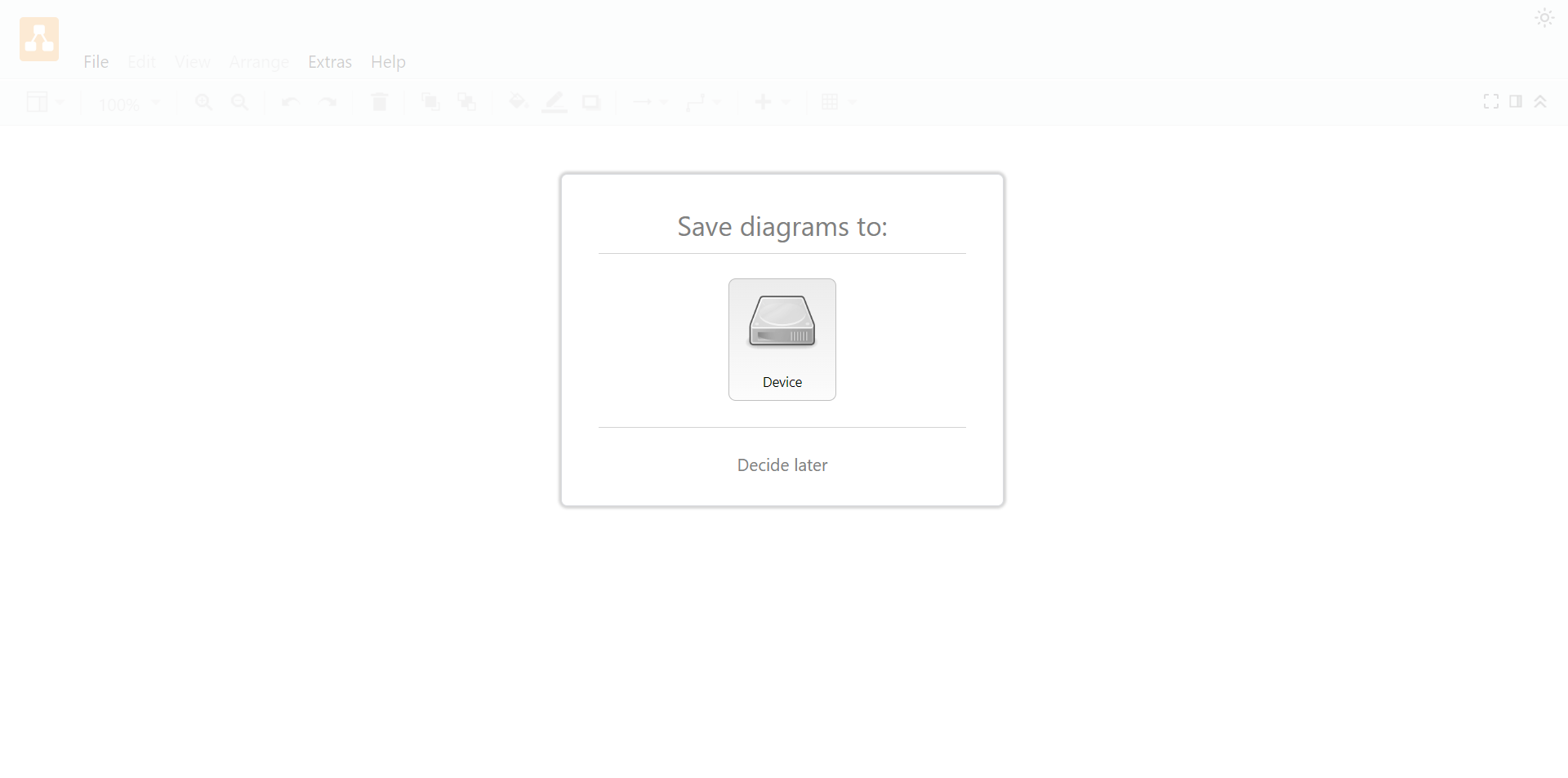

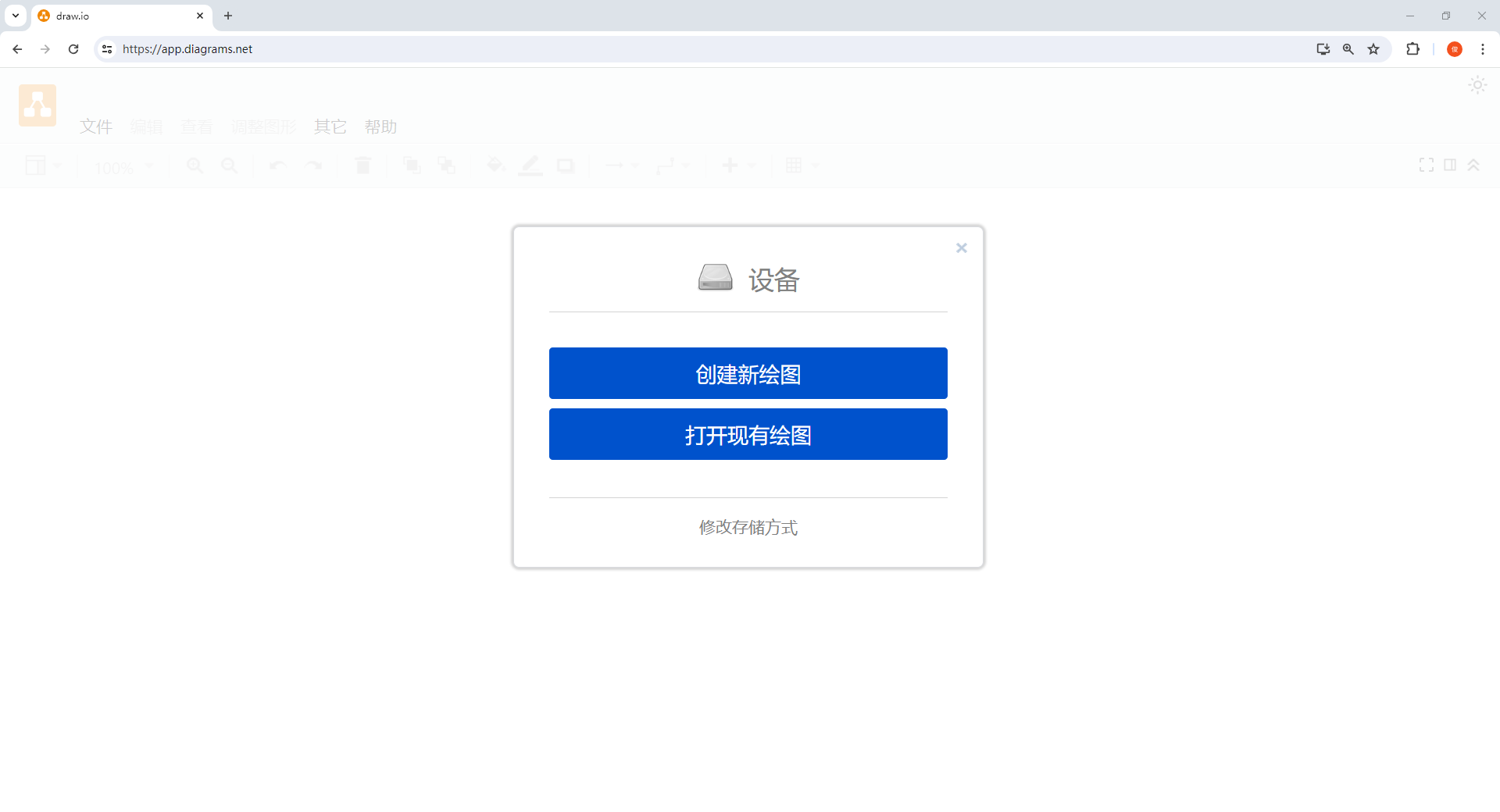

选择 Device

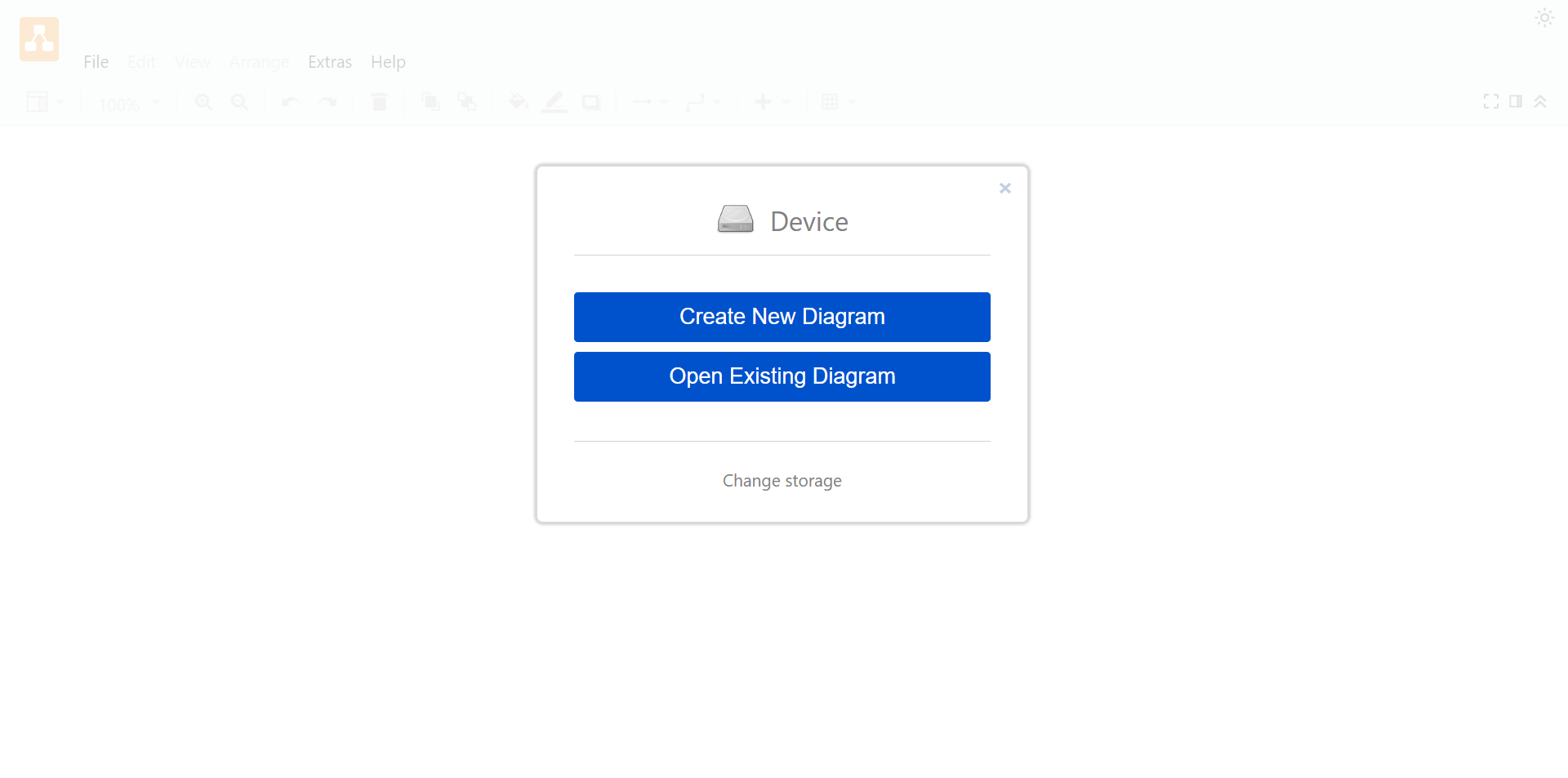

可选择 创建新的流程图（ Create New Diagram ）
或选择 打开现有的流程图（ Open Existing Diagram ）

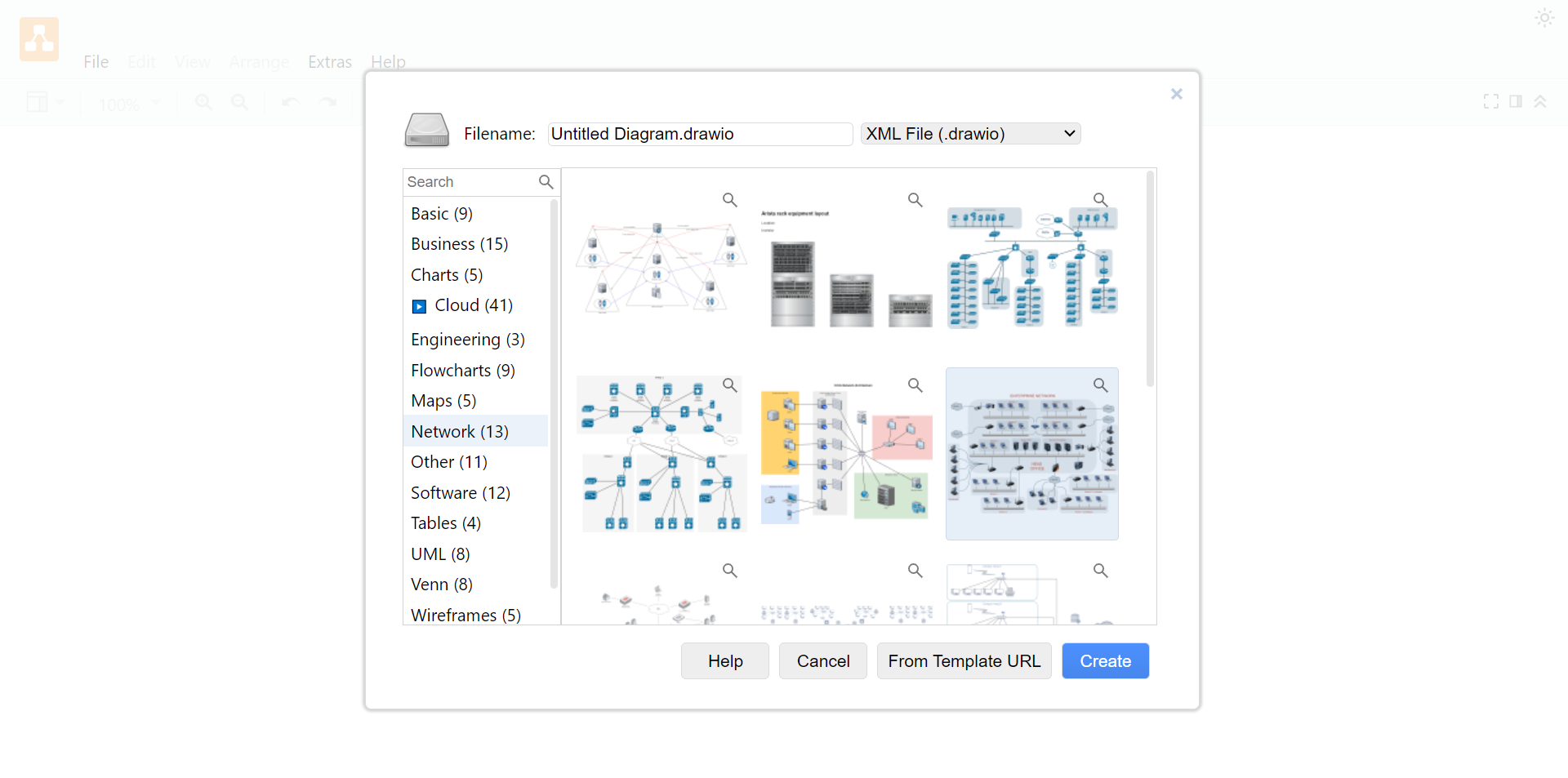

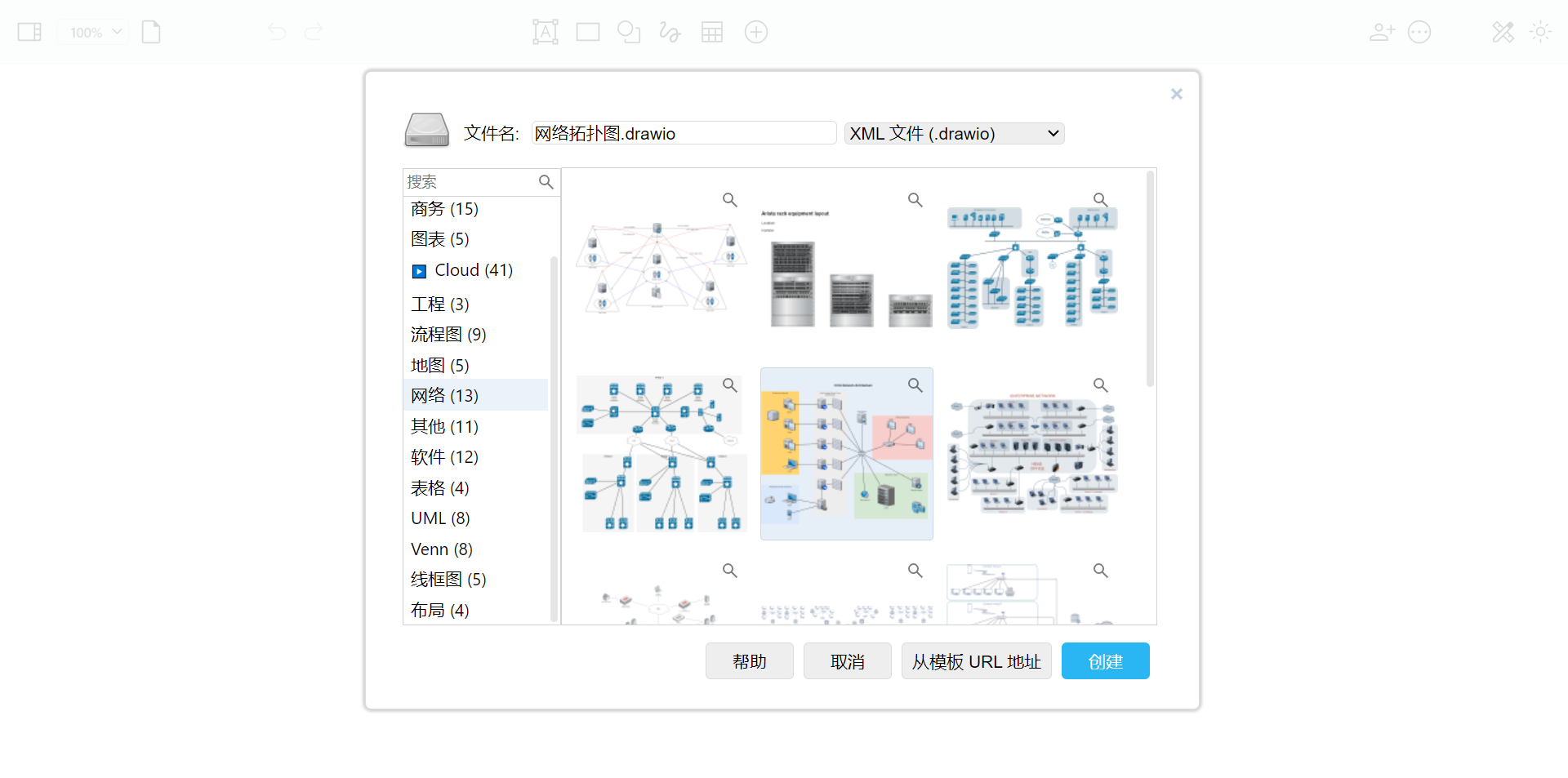

可选择 流程图 类型（ 然后选择对应模板 ）
当然，也可以直接 基于空白页 自行绘制流程图

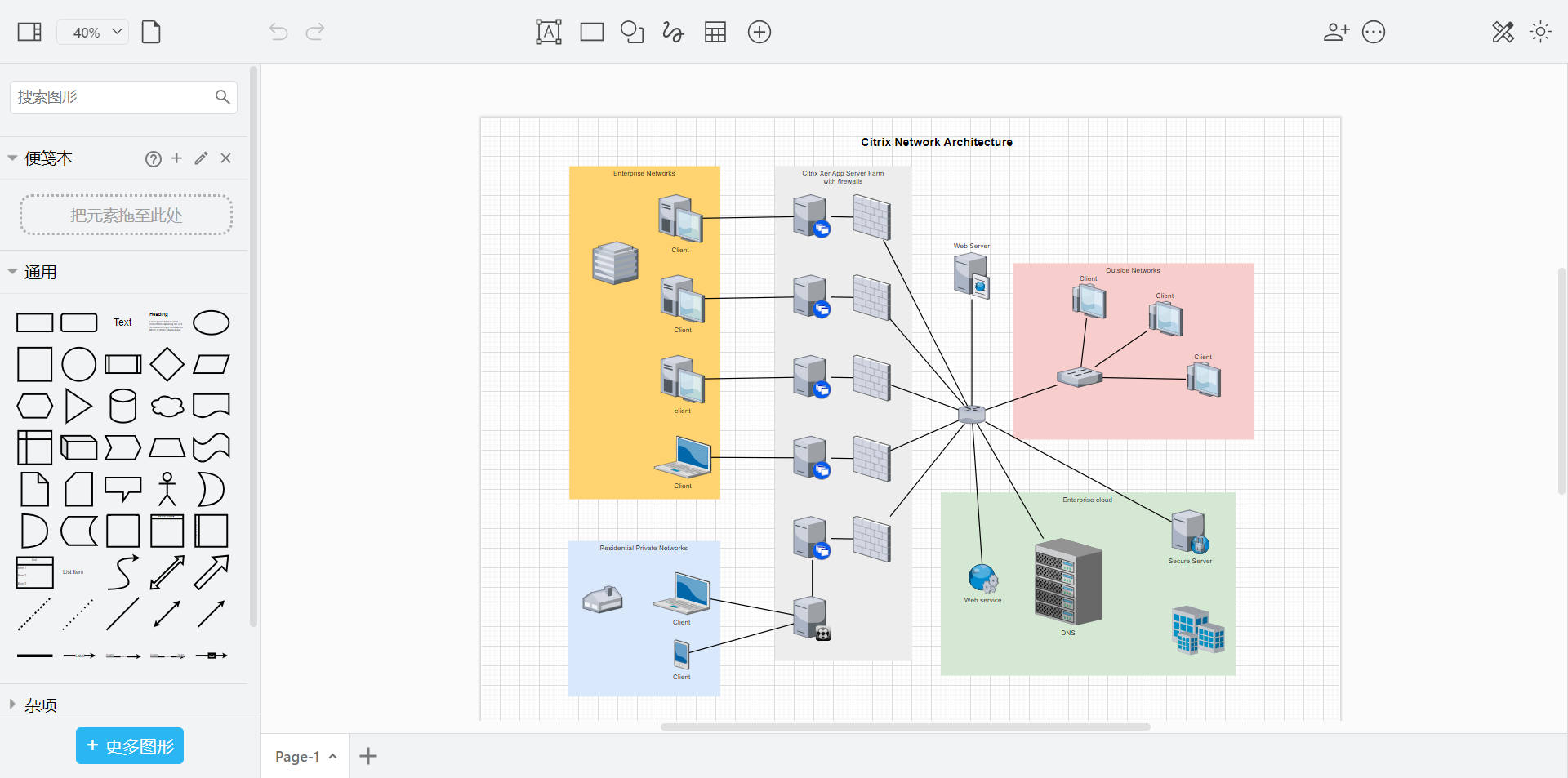

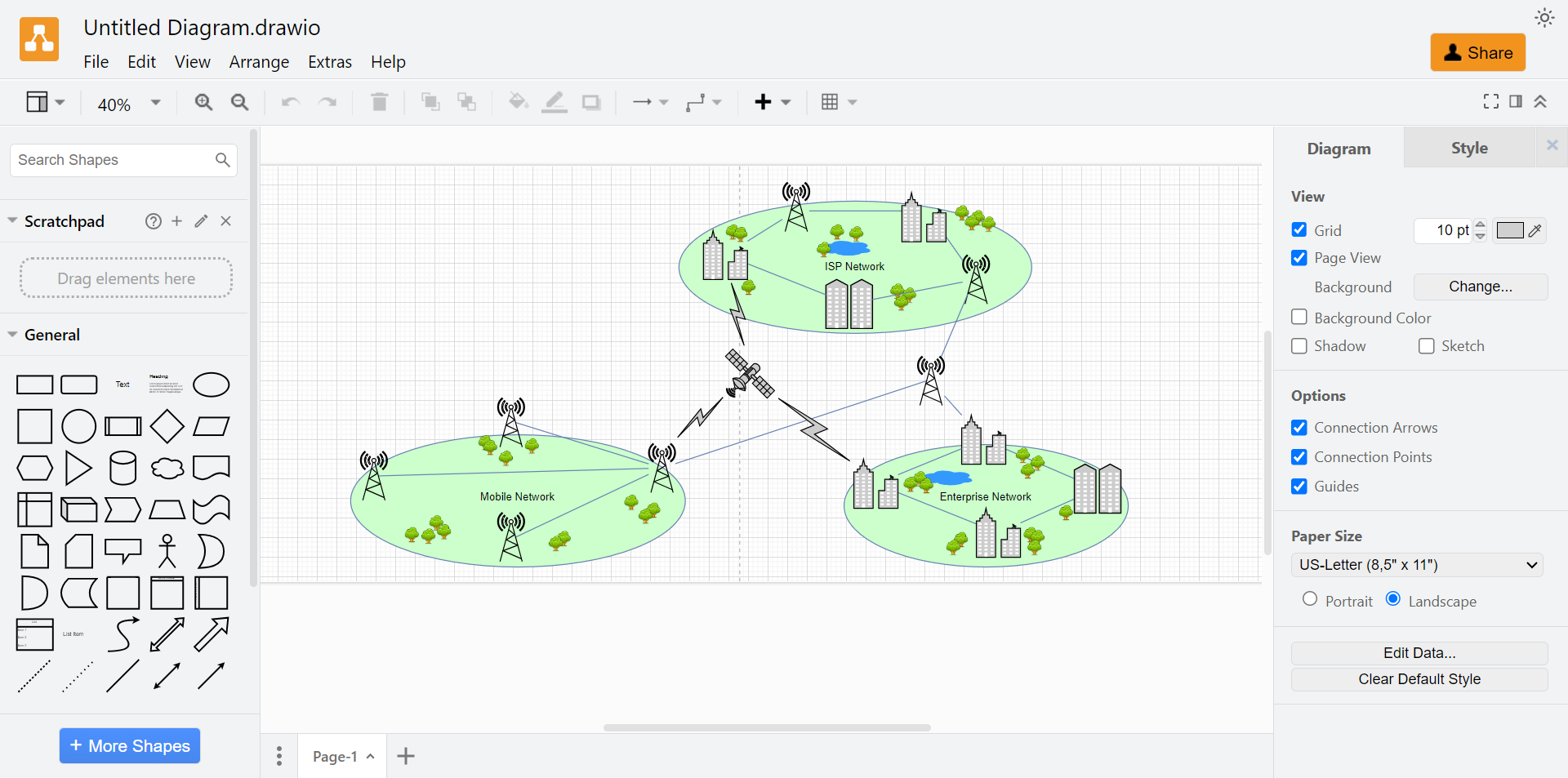

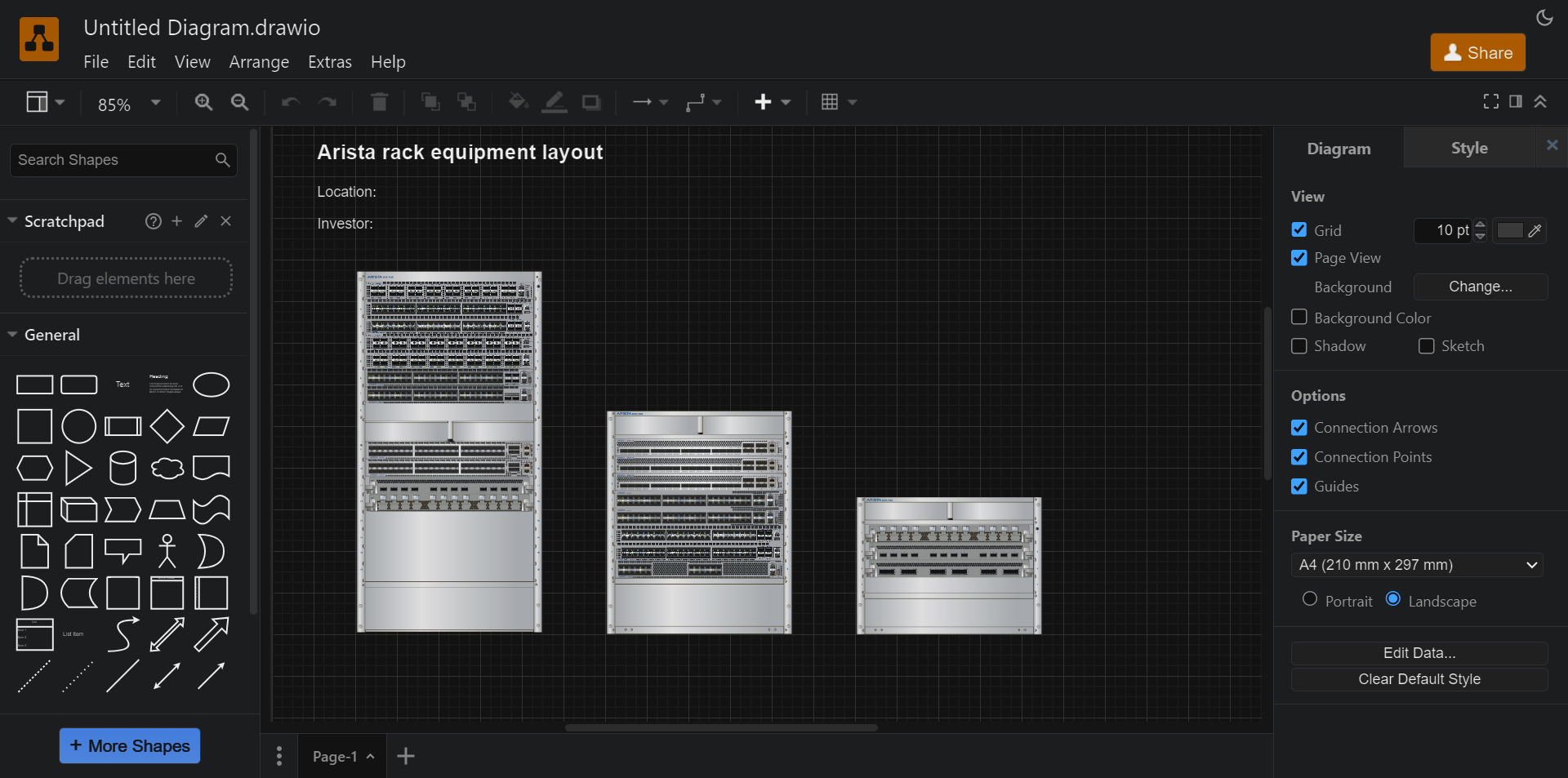

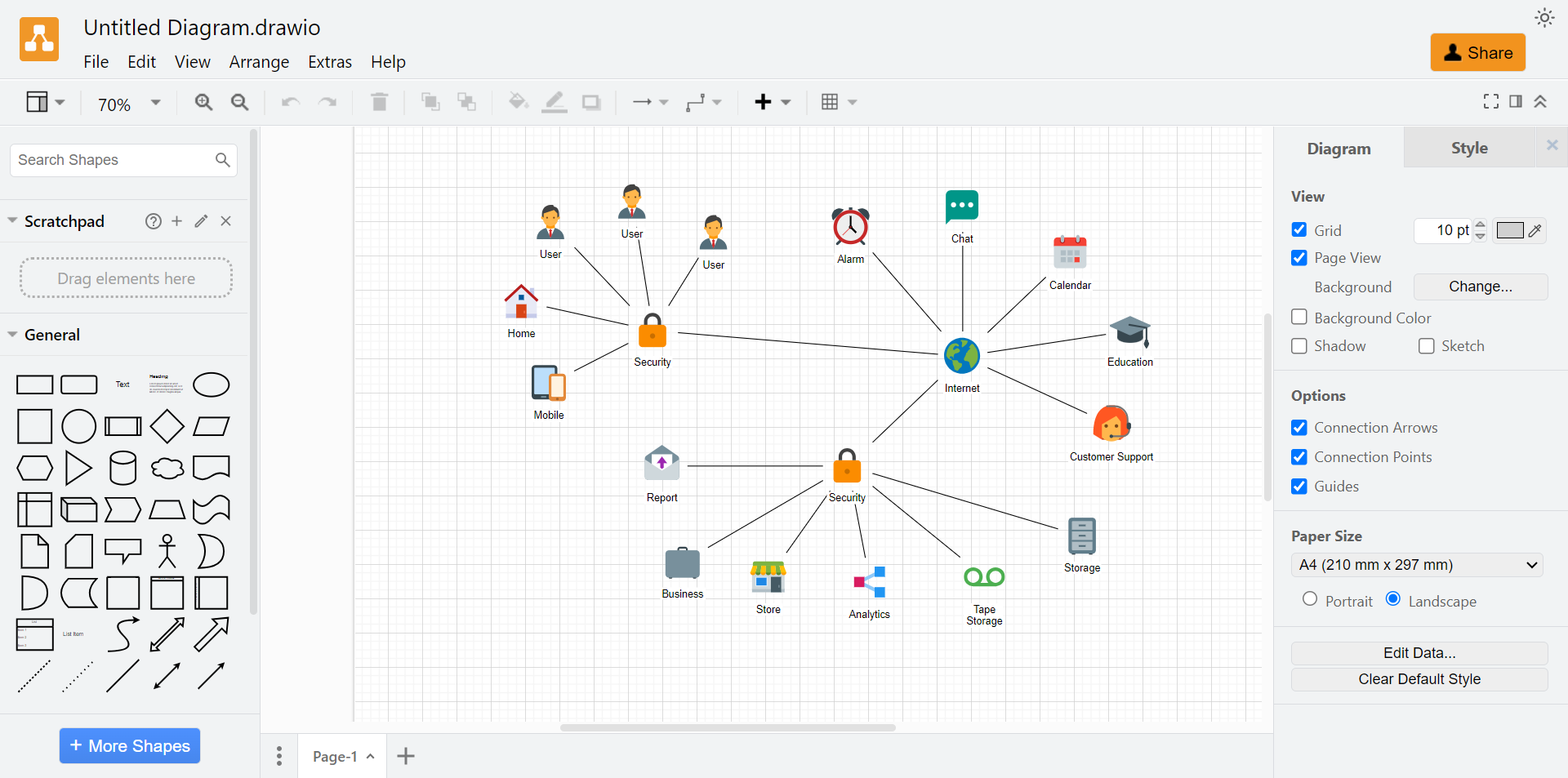

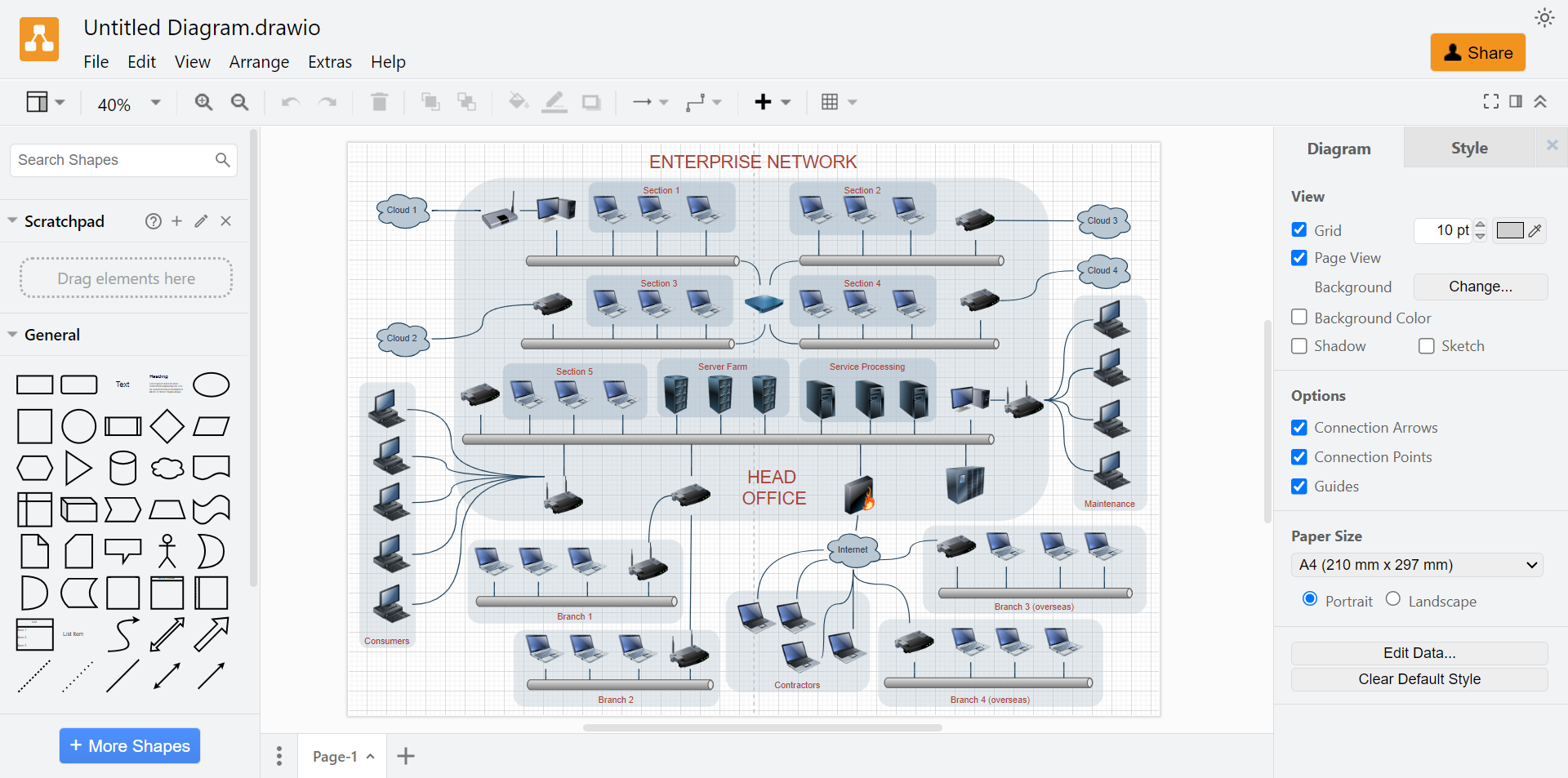

效果展示

6）总结

Drawio 是一款功能丰富的在线绘图工具，提供流程图、组织结构图等多种类型的图表。用户可以轻松拖放元素，实时编辑并与团队共享。支持多种文件格式导入导出，无需安装即可使用，适用于个人和团队快速创建各种图表。
