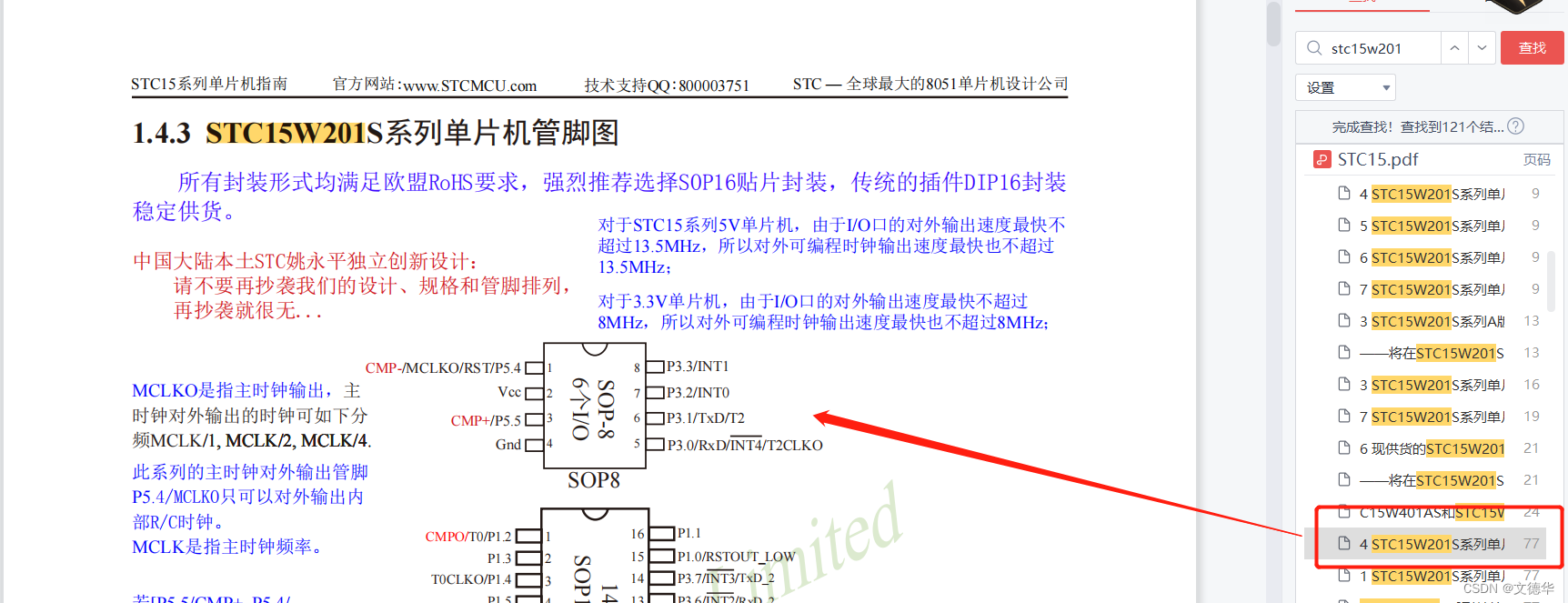

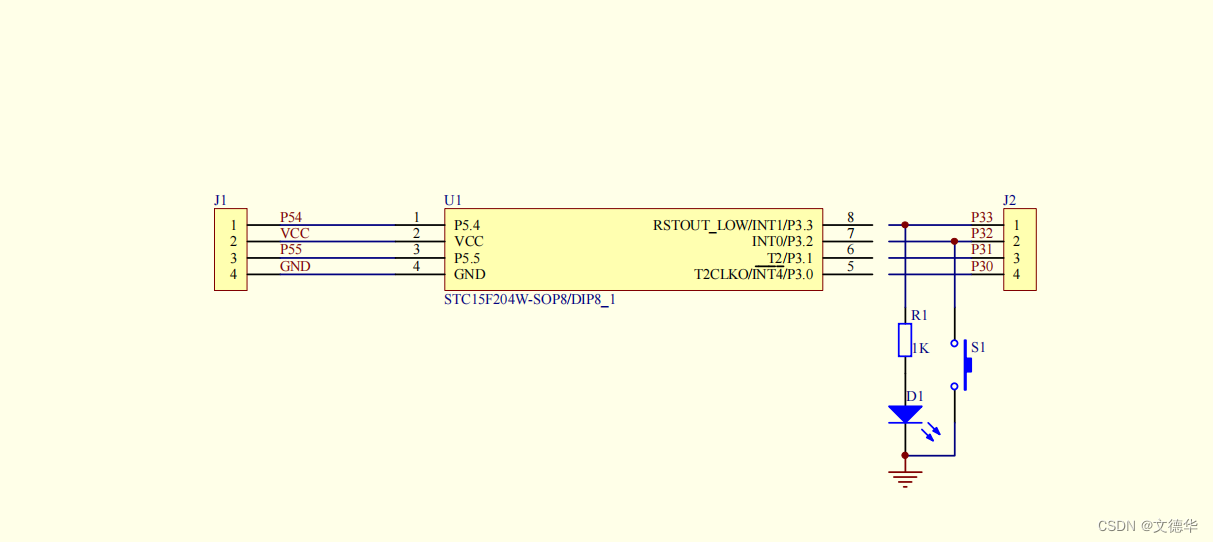

一:所使用测试板。

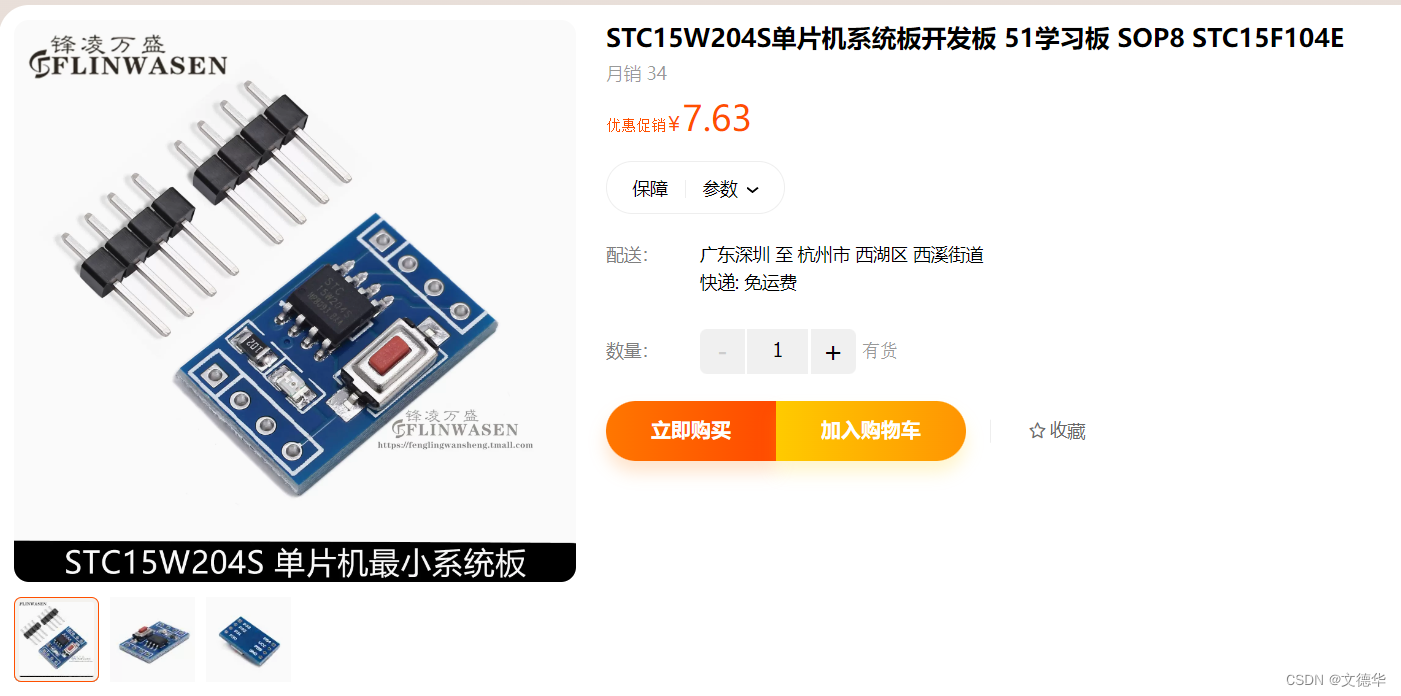

为8管脚最小板,

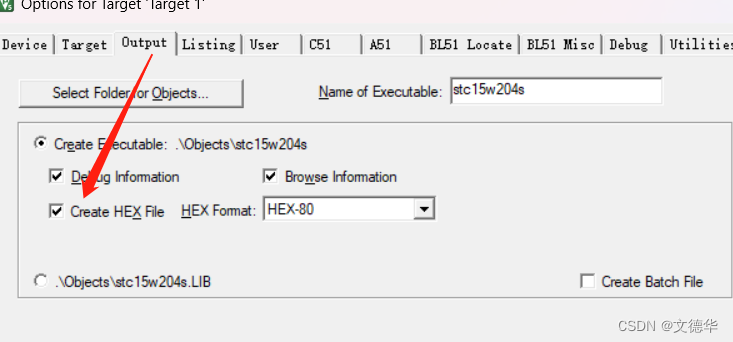

二:工程新建。

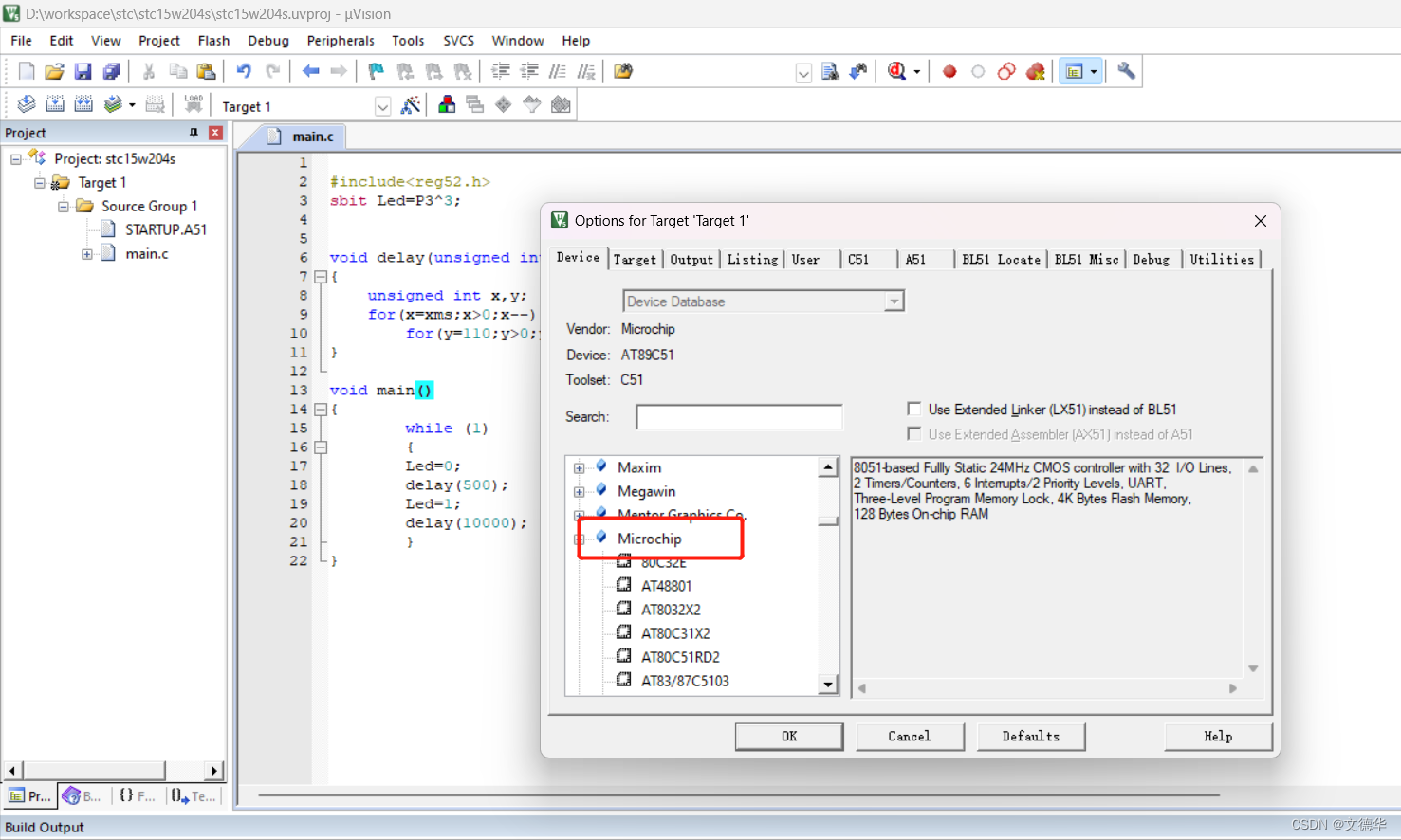

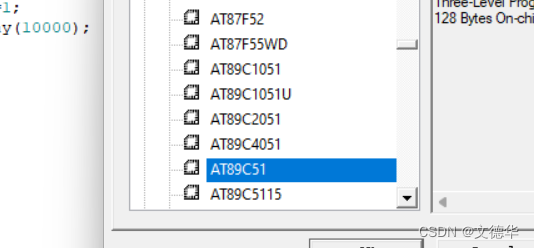

一:keil c51。

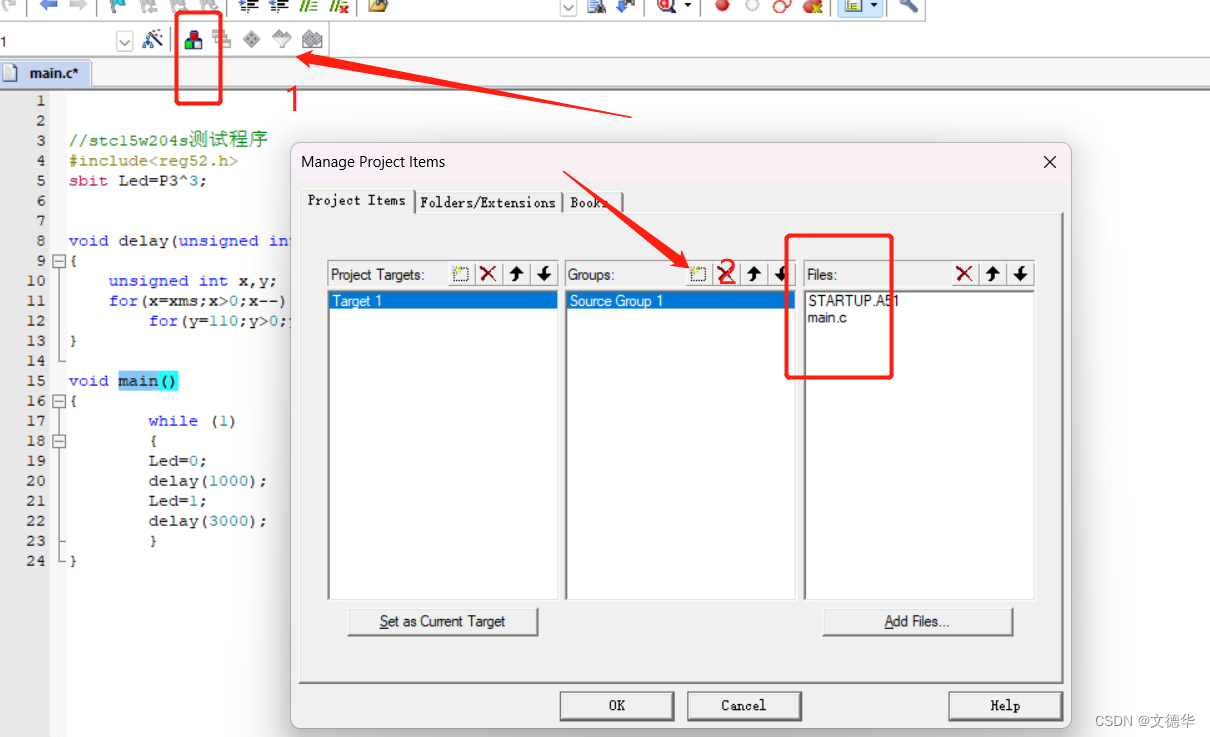

2:新建main,加入工程。
测试程序:

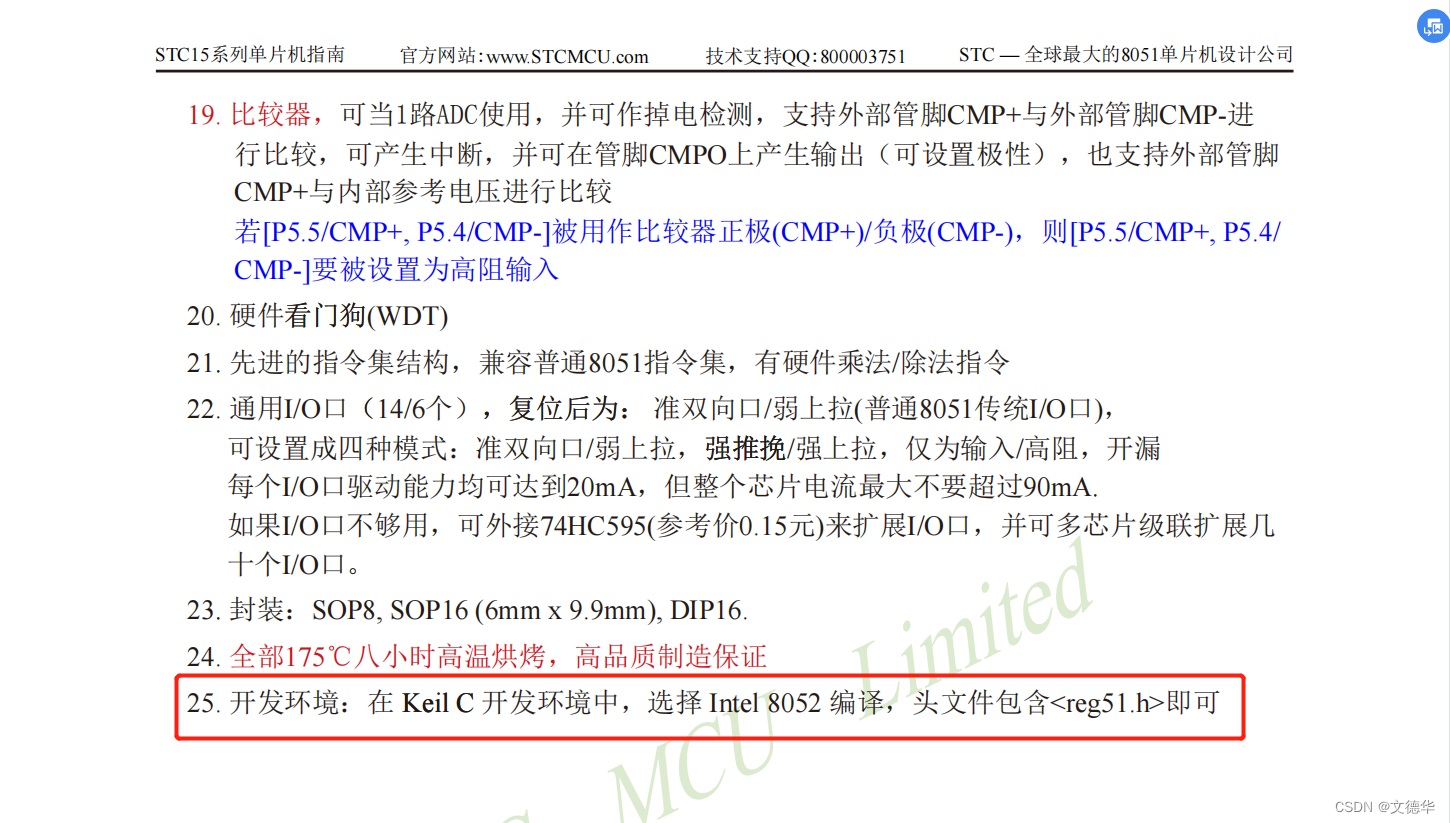

#include <reg52.h>//stc15w20s为51内核
#define MAIN_Fosc 35000000UL //定义主时钟
sbit PIN_LED = P3^3;//管脚定义
//函数申明,因为函数在main函数后面申明。
void delay_ms(unsigned char ms);
void main()
{
PIN_LED = 0;
delay_ms(255);
PIN_LED = 1;
delay_ms(255);
}
//========================================================================
// 函数: void delay_ms(unsigned char ms)
// 描述: 延时函数。
// 参数: ms,要延时的ms数, 这里只支持1~255ms. 自动适应主时钟.
// 返回: none.
// 版本: VER1.0
// 日期: 2022-12-10
// 备注:
//========================================================================
void delay_ms(unsigned char ms)
{
unsigned int i;
do{
i = MAIN_Fosc / 13000;
while(--i) ;
}while(--ms);
}

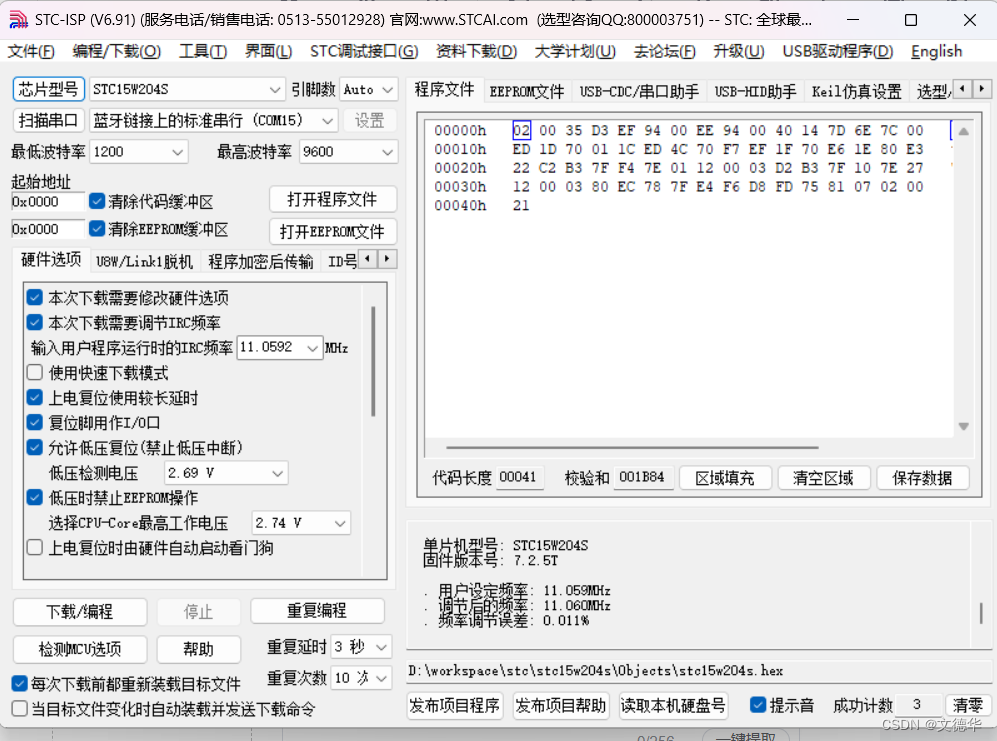

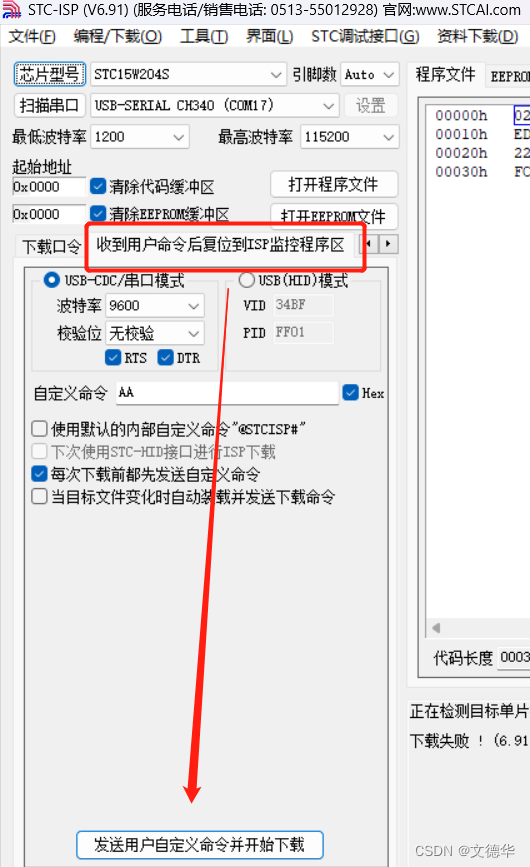

三:刷机。
BB1:遇到问题:无法刷机。
下载程序时,插拔电源线。重复次数改多些。
参考文档:
1:自动热加载程序代码。实现了stc15w204s能自动下载,不用上电重启下载。
STC15W204S串口通讯,设置自动热加载程序代码(自动下载代码)_SmallWhitee的博客-CSDN博客_stc15w204s
