工具
1.Proteus 8 仿真器
2.keil 5 编辑器
原理图
讲解

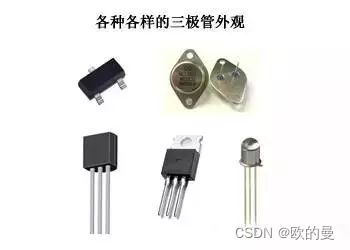

三极管,全称应为半导体三极管,也称双极型晶体管、晶体三极管,是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号,也用作无触点开关。
三极管是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN结把整块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。
判别
在电路图中根据箭头方向可以快速判断其是NPN或PNP。Q1 NPN ,Q2 PNP 。
引脚
中间横线是基极B,另一斜线是集电极C,带箭头的是发射极E。
引脚 | 说明 |
E | 发射极 |
B | 基极 |
C | 集电极 |
差别
NPN高电平导通,PNP低电平导通。
NPN 是用B→E 的电流(IB)控制C→E的电流(IC),E极电位最低,且正常放大时通常C极电位最高。VC>VB>VE
PNP是用E→B的电流(IB)控制E→C的电流(IC),E极电位最高,且正常放大时通常C极电位最低。VC<VB<VE
代码
#include <reg52.h>
sbit led1=P0^0;
sbit led2=P2^0;
void main(void)
{
led1=1; //NPN 基极高电平
led2=0; //PNP 基极低电平
while(1)
{
}
}
实现
注意:在仿真中发现NPN基极即使悬空led也会亮,此处存在问题,按理当NPN三极管的基极低电平时,三极管应该处于截止状态,电流无法通过三极管。因此,即使集电极通过电阻与5V电源和发光二极管相连,但由于三极管的截止,发光二极管不会发光,小灯泡也不会亮。
