WLAN-4-VLAN部署建议

VLAN部署建议

WLAN网络中的报文包括管理报文和业务数据报文。

管理报文必须采用CAPWAP(Control And Provisioning of Wireless Access Points)隧道进行转发；

而业务数据报文除了可以采用CAPWAP隧道转发方式之外，还可以采用直接转发方式和Soft-GRE转发方式。

在实际应用中，针对管理报文和业务数据报文需要配置管理VLAN和业务VLAN。

管理VLAN：负责传输通过CAPWAP隧道转发的报文，包括管理报文和通过CAPWAP隧道转发的业务数据报文。

业务VLAN：负责传输业务数据报文。

直接转发方式下，建议管理VLAN和业务VLAN分别使用不同的VLAN，否则可能导致业务不通。例如，业务VLAN如果和管理VLAN相同，且交换机连接AP的端口配置了PVID为管理VLAN，则下行到用户的报文出连接AP的交换机时业务VLAN会被终结，从而导致业务不通。

说明

1 隧道转发方式下，管理VLAN和业务VLAN不能配置为同一VLAN，否则会导致MAC漂移，报文转发出错。并且AP和AC之间只能放通管理VLAN，不能放通业务VLAN。

2 建议不要使用VLAN 1作为管理VLAN或者业务VLAN。

3 如果管理VLAN和业务VLAN都配置为VLAN1，报文从AP上行口以untag方式发送出去，此时，需要在连接AP的交换机的端口上配置PVID，使用AP和用户的地址池对应的VLANIF作为该PVID。

4 AD9431DN-24X的下行GigabitEthernet口工作模式为“middle”时，默认加入所有VLAN，但不创建VLAN，根据RU上的VLAN List自动创建、删除VLAN。

下面用VLAN m、VLAN m'表示管理VLAN，VLAN s、VLAN s'表示业务VLAN，分别介绍管理报文和业务报文的转发流程。(官方的方法)有可能不是很好理解，

当AP与AC间为二层组网时，VLAN m与VLAN m'相同，VLAN s与VLAN s'相同；

当AP与AC间为三层组网时，VLAN m与VLAN m'不相同，VLAN s与VLAN s'不相同。

管理报文在CAPWAP隧道中的转发处理流程：

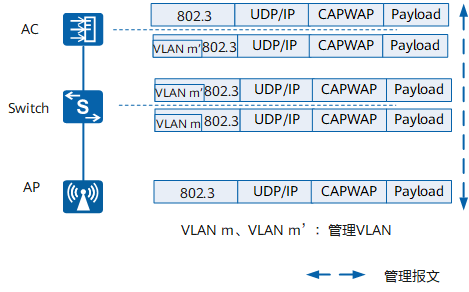

图1 管理报文的转发处理流程图

上行(AP-->AC)：管理报文由AP封装在CAPWAP报文中；由连接AP的Switch标记管理VLAN m；AC将CAPWAP报文解封装并终结管理VLAN m'。

下行(AC-->AP)：管理报文由AC封装在CAPWAP报文并标记管理VLAN m'；由连接AP的Switch终结VLAN m；AP接收CAPWAP报文后解封装。

直接转发方式下业务数据报文的转发处理流程：

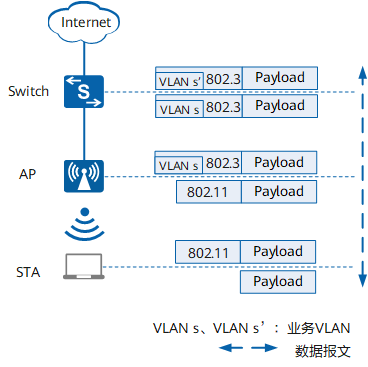

图2 直接转发方式下业务数据报文的转发处理流程图

业务报文不经过CAPWAP封装。，且不经过 AC,图中直接将AC透明了

上行(STA-->Internet)：AP收到STA的802.11格式的上行业务数据，由AP直接转换为802.3报文并标记业务VLAN s后向目的地发送。

下行(Internet-->STA)：下行业务数据以802.3报文到达AP(由上层网络设备标记业务VLAN s')，由AP转换为802.11格式发送给STA。

隧道转发方式下业务数据报文的转发处理流程：

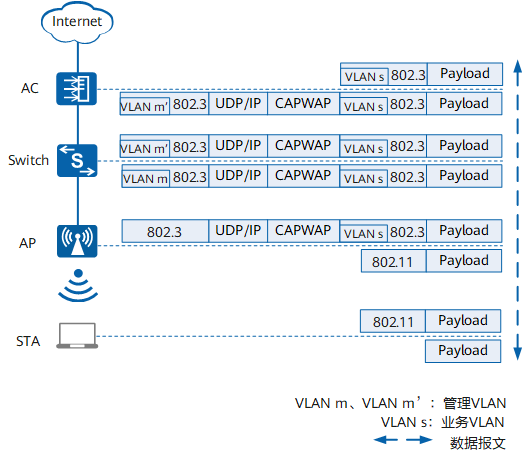

图3 隧道转发方式下业务数据报文的转发处理流程图

上行(STA-->Internet)：AP收到STA的802.11格式的上行业务数据，由AP直接转换为802.3报文并标记业务VLAN s，然后AP封装上行业务数据到CAPWAP报文中；由连接AP的交换机标记管理VLAN m；AC接收后解CAPWAP封装并终结VLAN m'。

下行(Internet-->STA)：下行业务数据由AC封装到CAPWAP报文中，AC允许携带VLAN s的报文通过并对该报文标记VLAN m'，由AC标记业务VLAN s和管理VLAN m'；由连接AP的交换机终结VLAN m；由AP接收后解CAPWAP封装并终结VLAN s，并将802.3报文转换为802.11报文发送给STA。

封装后的报文在CAPWAP报文外层使用管理VLAN m，AP与AC之间的网络设备只能透传管理VLAN m，而对封装在CAPWAP报文内的业务VLAN s不能放通。

合理规划VLAN

因此，在WLAN的实际组网中，需要合理规划管理VLAN和业务VLAN，以AP与AC间为二层组网为例：

如图5所示，对于数据报文直接转发方式，需要确保AP与AC间管理VLAN互通，AP与上层网络业务VLAN互通。

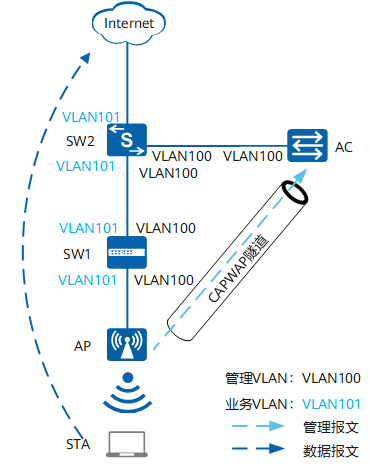

直接转发方式下VLAN部署

对于数据报文隧道转发方式，需要确保AP与AC间管理VLAN互通，AC与上层网络业务VLAN互通。

隧道转发方式下VLAN部署

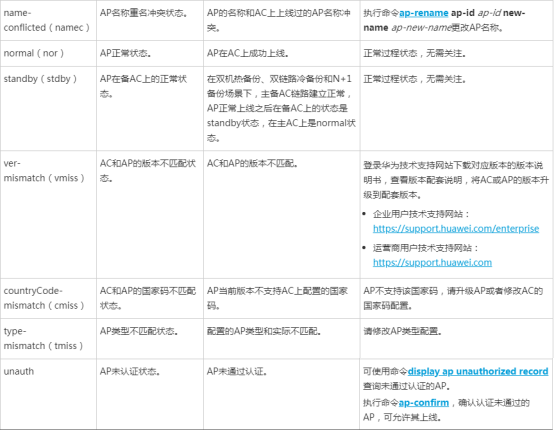

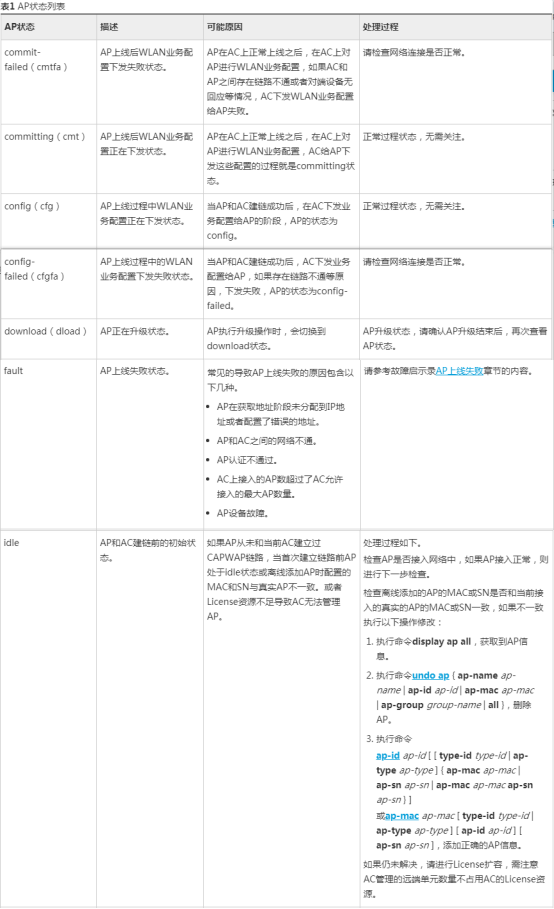

AP状态



 ----------------------------------------------
