四种流量传感器原理

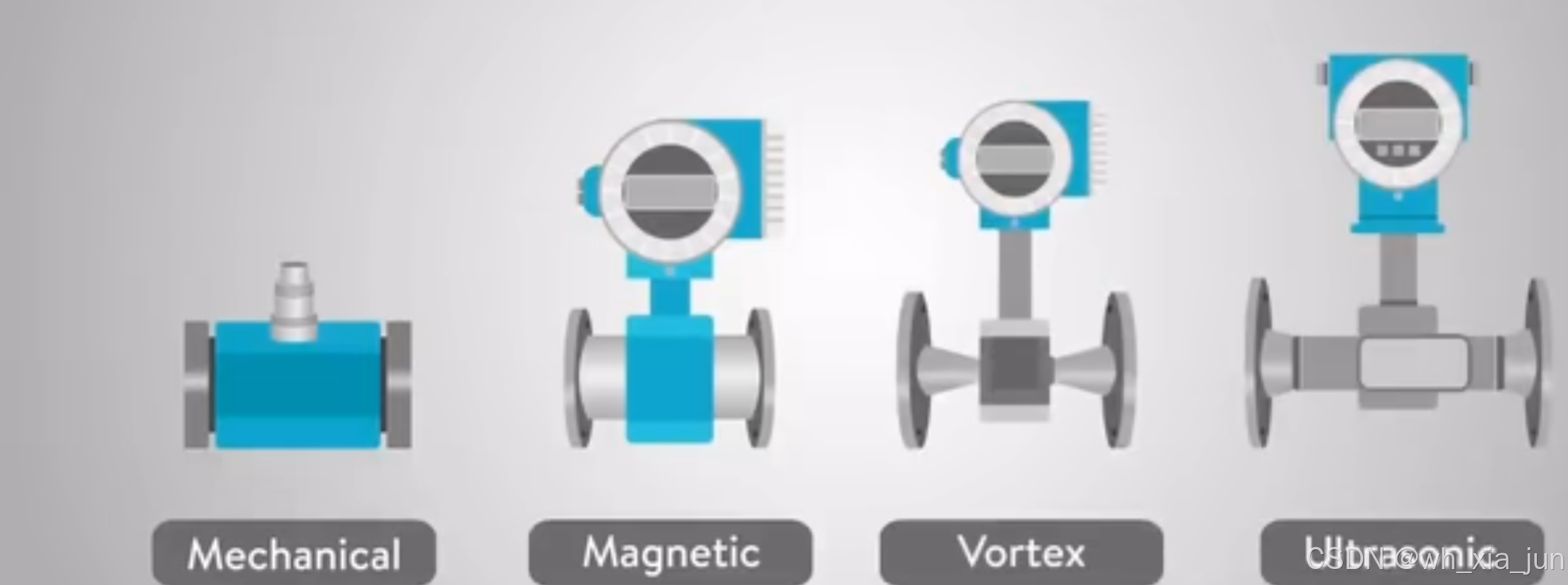

流量传感器：

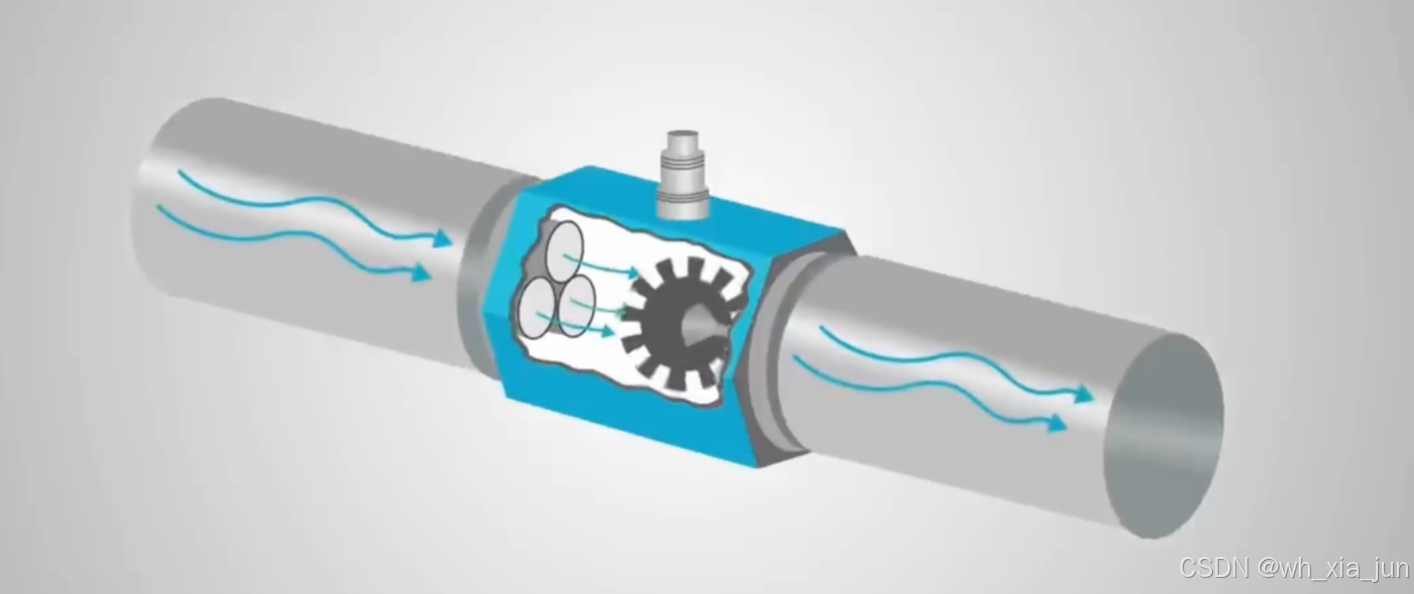

• 机械传感器：如传统的水表

• 超声波传感器（ultrasonic）：

• 涡街流量传感器（Vortex）:

• 磁性传感器 （magnetic）：

机械传感器：如传统的水表，这个就不解释了。

超声波传感器（ultrasonic）：

利用超声波在顺流方向和逆流方向的传播速度进行测量。其测量装置如图6-31所示，在管外设置两个相隔一定距离的收发两用压电超声换能器，每隔一段时间(如1/100s)，发射和接收互换一次。在顺流和逆流的情况下，发射和接收的相位差与流速成正比。据这个关系，可精确测定流速。流速与管道横截面积的乘积等于流量。

压电式流量检测原理是利用时间差法。假设静止时流体中的声速为ｃ，流体的平均流速为ｖ，距离为L。顺流时，超声波传播速度为c＋vcosθ（超声波在传播过程中．其波束是以某一扩散角从声源辐射出去的，式中的θ即为半扩散角），传播时间为：

逆流时，超声波传播速度为c-vcosθ，传播时间为：

由于ｃ≥ｖ，时差可近似为：



可得，流体的平均流速为：

涡流传感器（Vortex）:

在热工领域，涡流计是一种广泛应用于测量流体流量的仪器。它利用流体绕过障碍物产生的涡流（也称为卡门涡街现象）来测量流量。

涡流脱落原理

涡流脱落现象是由流体绕过固体物体时产生的定期漩涡形成的。这些漩涡通常在物体下游交替出现。当流体的流动速度达到一定值时，障碍物两侧的流体将会脱离物体而形成涡流。这个过程会产生一个周期性的压力变化。

• 当流体（如空气或水）遇到障碍物（如柱体）时，障碍物后方会形成漩涡。
• 这些漩涡在障碍物两侧交替出现，形成为左右旋转的涡流对。

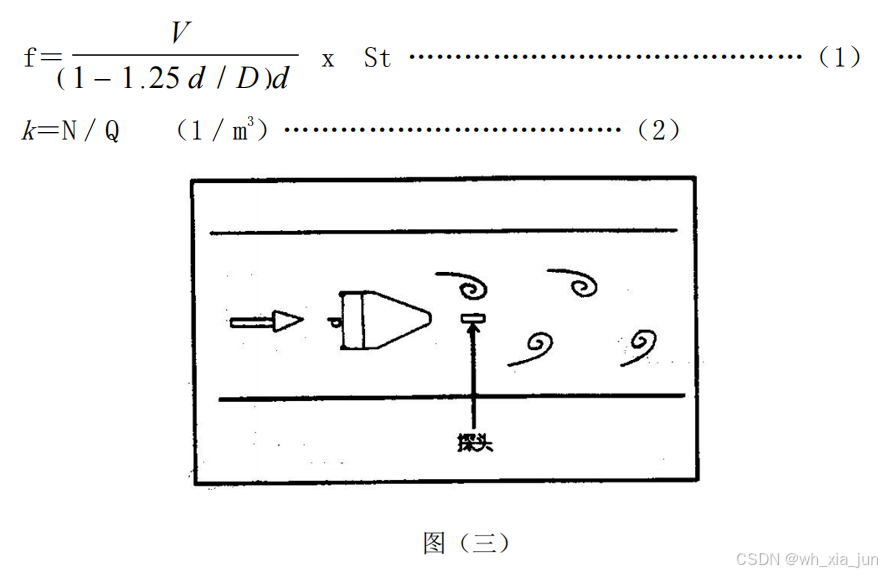

• 涡流脱落的频率f与流体的流速v和障碍物的特征尺寸d有关，满足斯特劳哈尔数(St)关系：St=f∗dv
•

涡街流量计一般使用压电应力式传感器来检测压力。这种传感器的工作原理基于压电效应，即当压电晶体元件受到交变力（如流体通过时产生的压力脉动）的作用时，会在其两个表面上产生符号相反的电荷，从而形成电荷频率信号。这个信号经过检测电路处理后，可以以频率信号的形式或转换成标准信号的形式输出，从而用于测量流体的流速和流量。

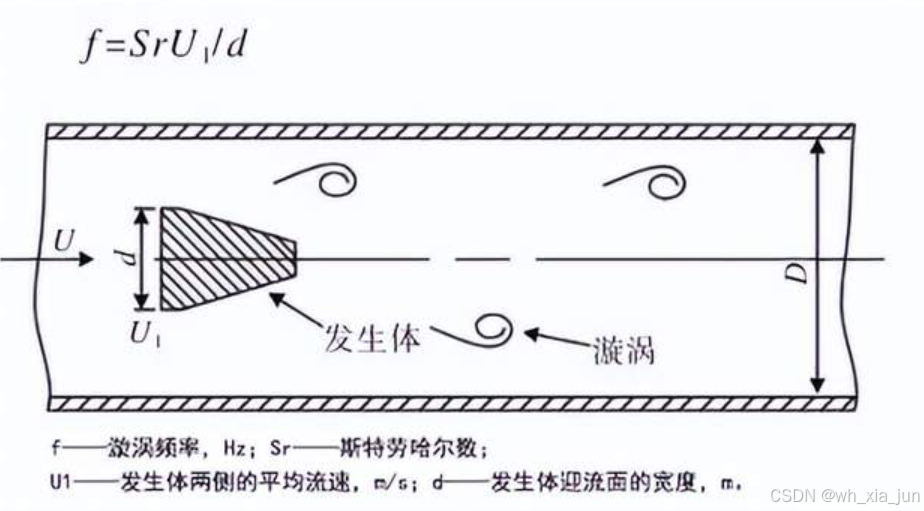

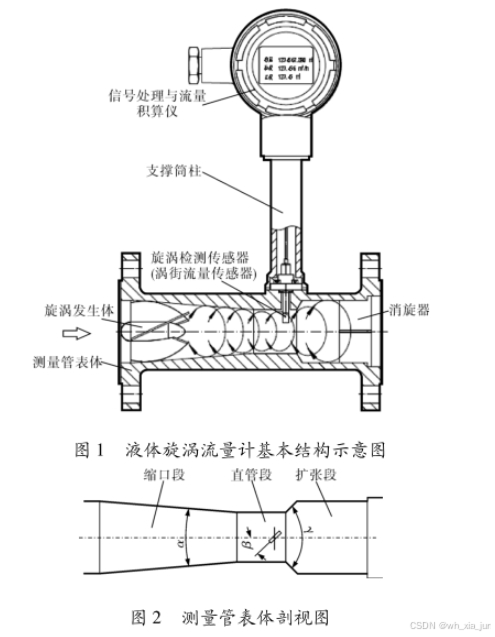

涡街流量计的工作原理主要基于卡门涡街效应。在涡街流量计中，通常会设置一个非流线型物体（如三角柱形旋涡发生体）在流体中。当流体流经这个物体时，会在其下游形成两列规则的非对称旋涡列，即卡门涡街。这些旋涡的频率与流体的流速成一定比例，因此通过测量旋涡的频率，就可以确定流体的流速。而压电应力式传感器正是用来检测这些由旋涡产生的压力脉动，并将其转换为可测量的电信号的。

此外，涡街流量计还具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量。当需要测量标况体积流量或质量流量时，还可以配备温度、压力传感器进行参数修正和运算。

涡街流量计内置的压力传感器以电容式还是压电式居多，这个问题涉及到涡街流量计的具体设计和应用环境。以下是对两种传感器的详细分析：

电容式涡街流量计

• 工作原理：电容式涡街流量计是指在传感器上采用电容式传感器，将旋转涡街的机械振动转换成电信号进行测量的涡街流量计。通过电容式传感器的能量变化动态测量旋转涡街的角速度和频率，进而计算出瞬时流量。

• 优点：

  • 抗干扰能力强：电容式传感器具有较好的抗干扰能力，适合在电磁干扰强的环境下使用。
  • 耐温性能好：电容式涡街流量计可耐高温达400℃，温度对电容测量元件的影响有限。
  • 抗振性能好：独特的内部结构使探头具有良好的抗振性能和可测量最小流量。

• 缺点：相对于压电式涡街流量计，其精度可能略低，且价格可能因品牌和型号而异。

压电式涡街流量计

• 工作原理：压电式涡街流量计是指在传感器上采用压电陶瓷片，将旋转涡街的机械振动转换成电信号进行测量的涡街流量计。通过压电陶瓷片的振动动态测量旋转涡街的角速度和频率，进而计算出瞬时流量。

• 优点：

  • 测量精度高：压电式涡街流量计具有较高的测量精度，适合在高要求的场合使用。
  • 结构简单牢固：无可动部件，使用寿命长。
  • 输出信号稳定：输出信号无零点漂移，精度高，方便与计算机等数字系统配套使用。

• 缺点：

  • 价格较高：由于精度和性能要求较高，压电式涡街流量计的价格通常较电容式要高。
  • 耐温性能有限：一般只能测量300℃以下介质的流体流量，耐高温性能较低。
  • 对振动敏感：抗振性能相对较弱，振动源可能会使其产生测量误差，甚至无法正常工作。

哪个更合理

关于哪个更合理的问题，实际上取决于具体的应用场合和介质特性。以下是一些考虑因素：

• 精度要求：如果对测量精度有较高要求，压电式涡街流量计可能更为合适。
• 应用环境：如果工作环境存在较强的电磁干扰或需要耐高温性能，电容式涡街流量计可能更为合适。
• 成本考虑：压电式涡街流量计通常价格较高，因此在预算有限的情况下，电容式涡街流量计可能更为经济实惠。
• 介质特性：对于脏污介质或需要测量高温流体的场合，需要选择具有相应适应性的传感器类型。

在选择时，需要根据具体的应用场合和介质特性进行综合考虑。

磁性传感器 （magnetic）：

        电磁流量计的工作原理主要基于法拉第电磁感应定律。当具有一定电导率的流体在磁场中作切割磁力线运动时，流体中会产生感应电动势。这个感应电动势的大小与磁通量密度、测量管内径以及流体的平均流速成正比。通过测量这个感应电动势，可以确定流体的流量。

太抽象？先复习一下中学物理，大学物理电磁方面和中学物理中电磁部分一脉相承，但多了微积分特别是积分的应用，处理不均匀的场的计算。

安培力是通电导线在磁        场中受到的作用力。这个概念源自法国物理学家安德烈·玛丽·安培在电磁学领域的研究工作。具体地说，当电流垂直于磁场方向通过导体时，导体在磁场力的作用下会发生运动。安培力的大小和方向都可以通过特定的公式进行计算和确定。

在公式方面，安培力F的大小可以通过公式F=BILsinθ来计算，其中B代表磁感应强度，I代表电流大小，L代表磁场中导体的长度，而θ则是电流方向与磁场方向之间的夹角。这个公式揭示了安培力与磁感应强度、电流大小、导体长度以及电流与磁场夹角之间的关系。

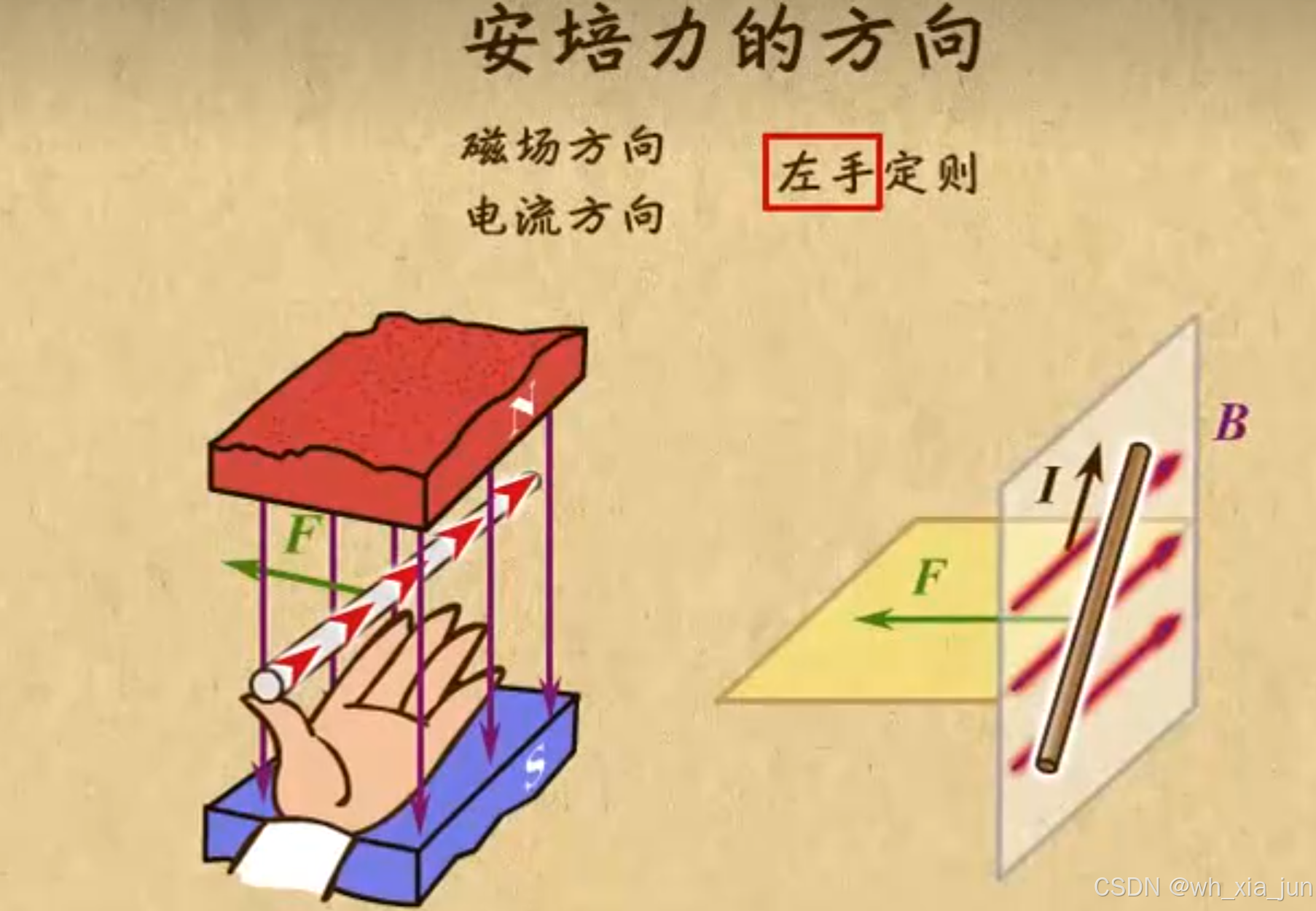

在方向判断上，我们通常使用左手定则来确定安培力的方向。左手定则的内容是：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向。

安培力即垂直于磁场也垂直于电流方向

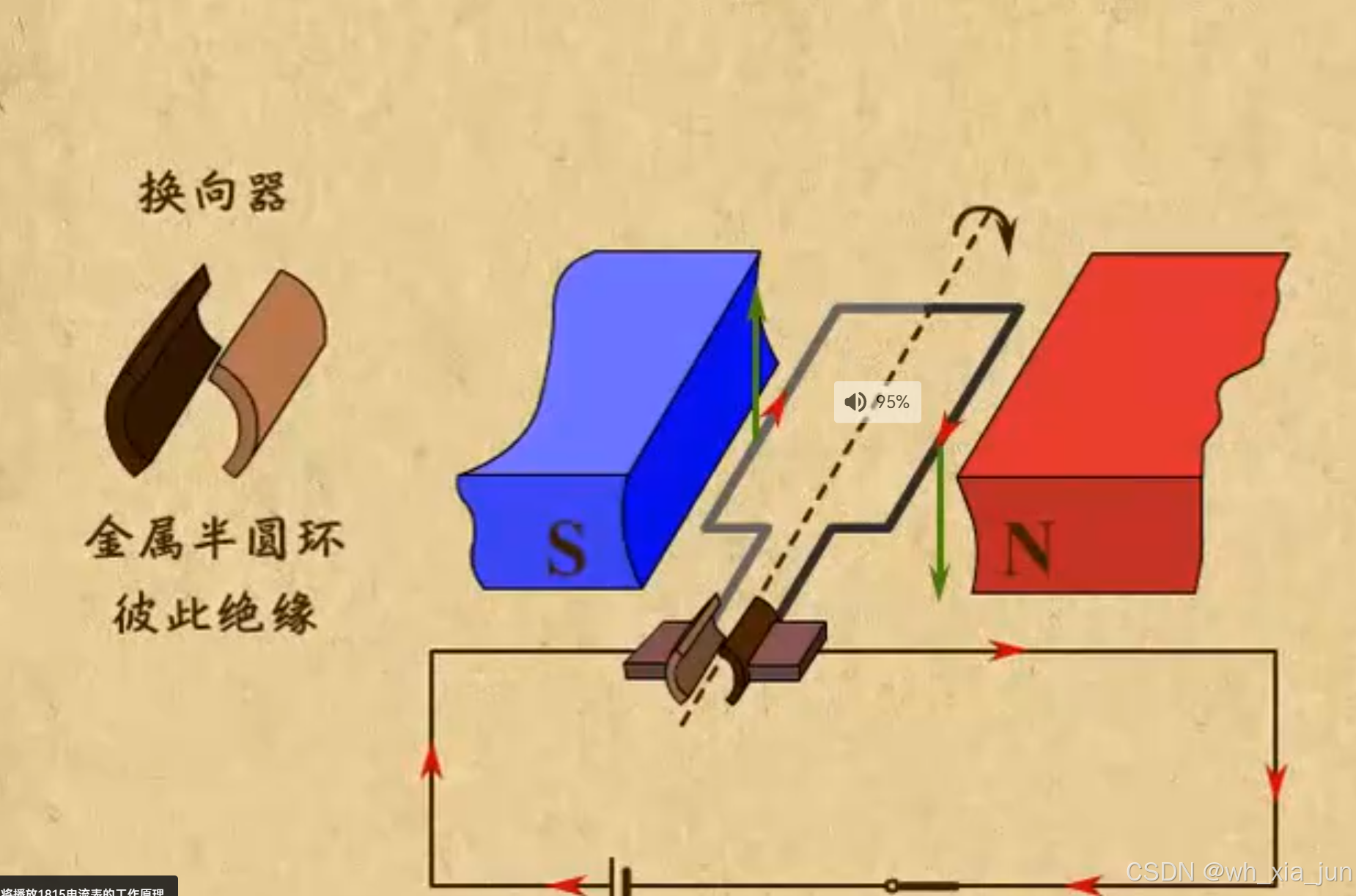

安培力有什么用？电机啊！安倍力推动通电线圈转动啊。

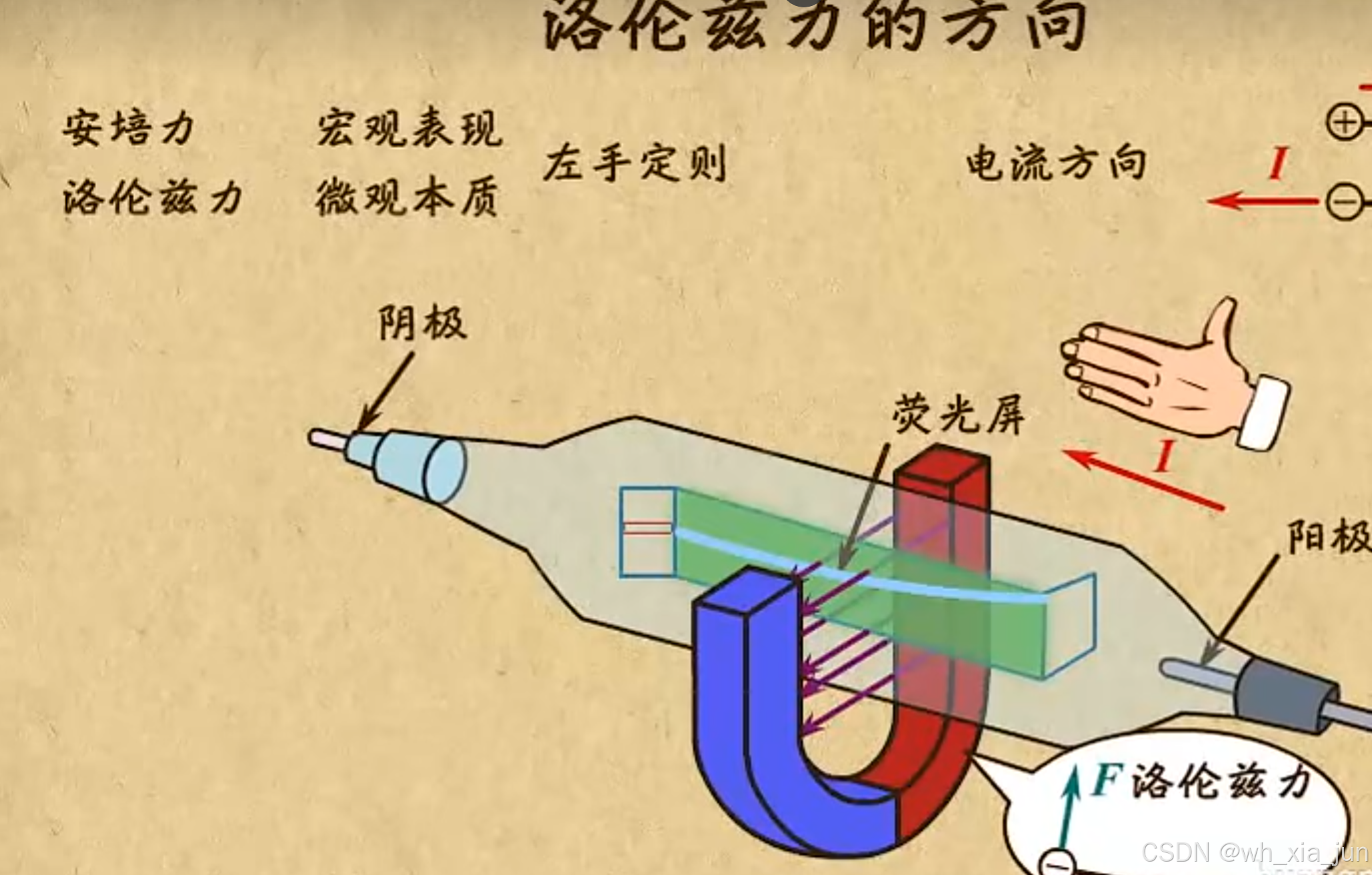

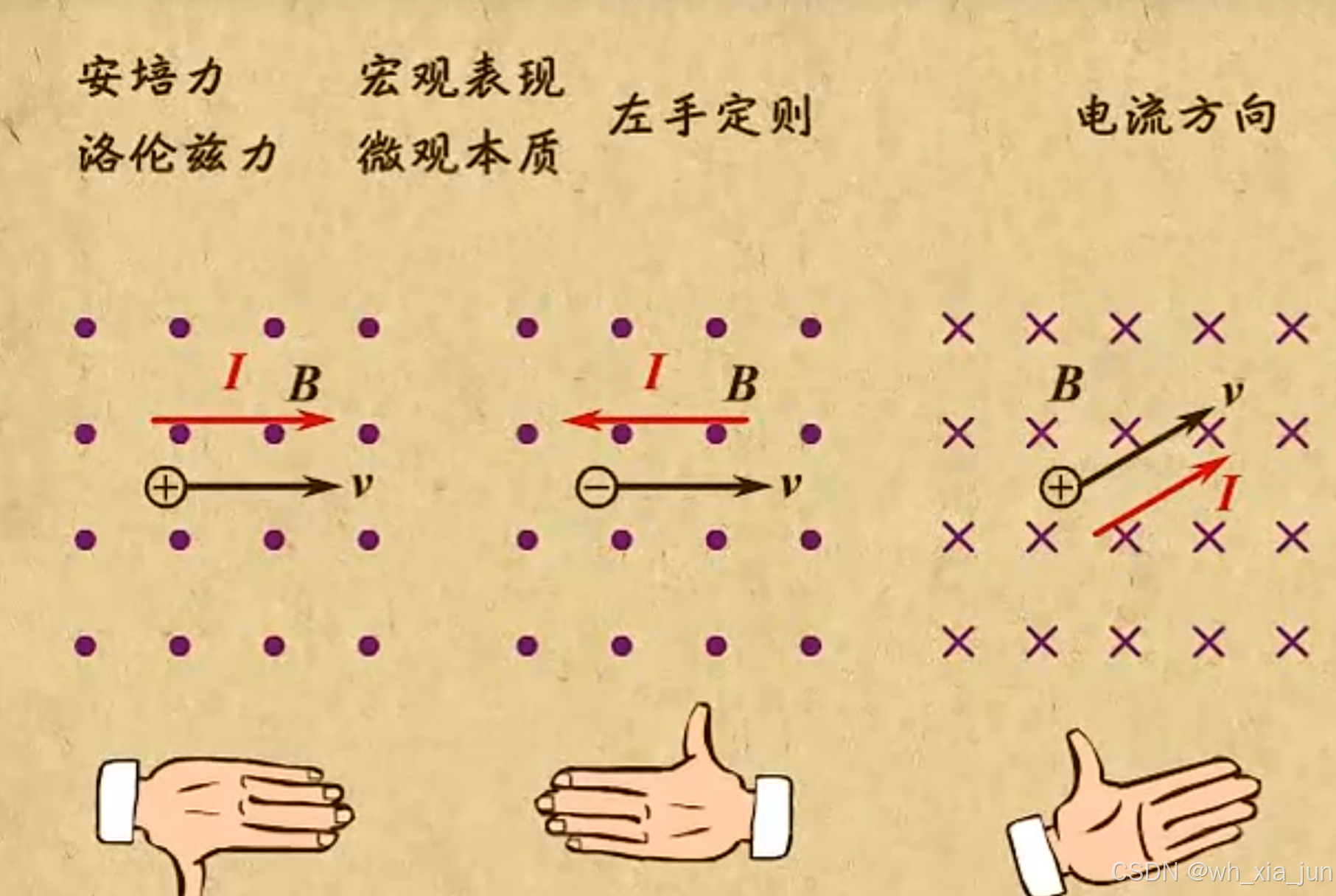

 是安倍力的的微观本质是洛伦兹力：

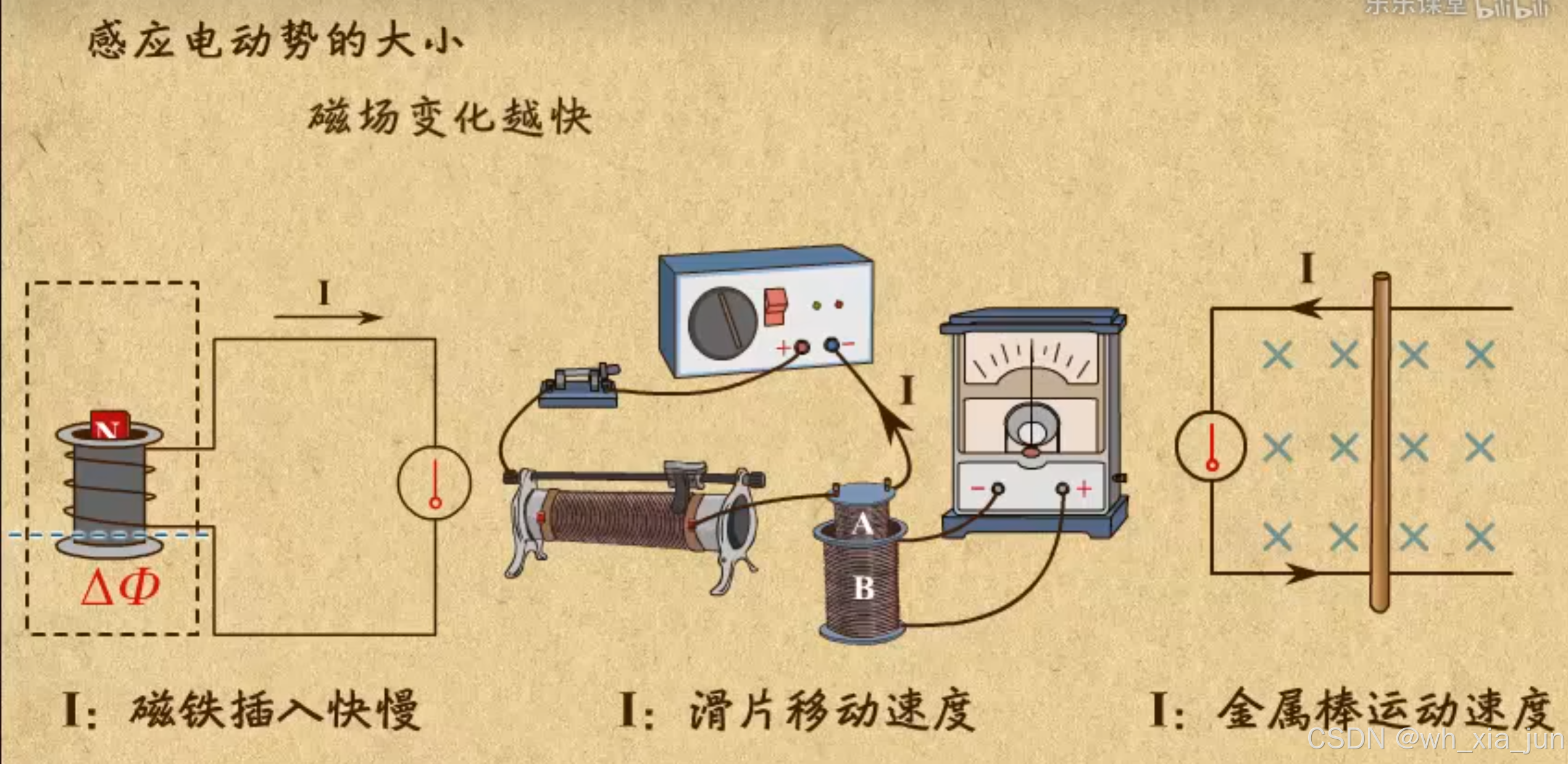

 （法拉第定律的实验）

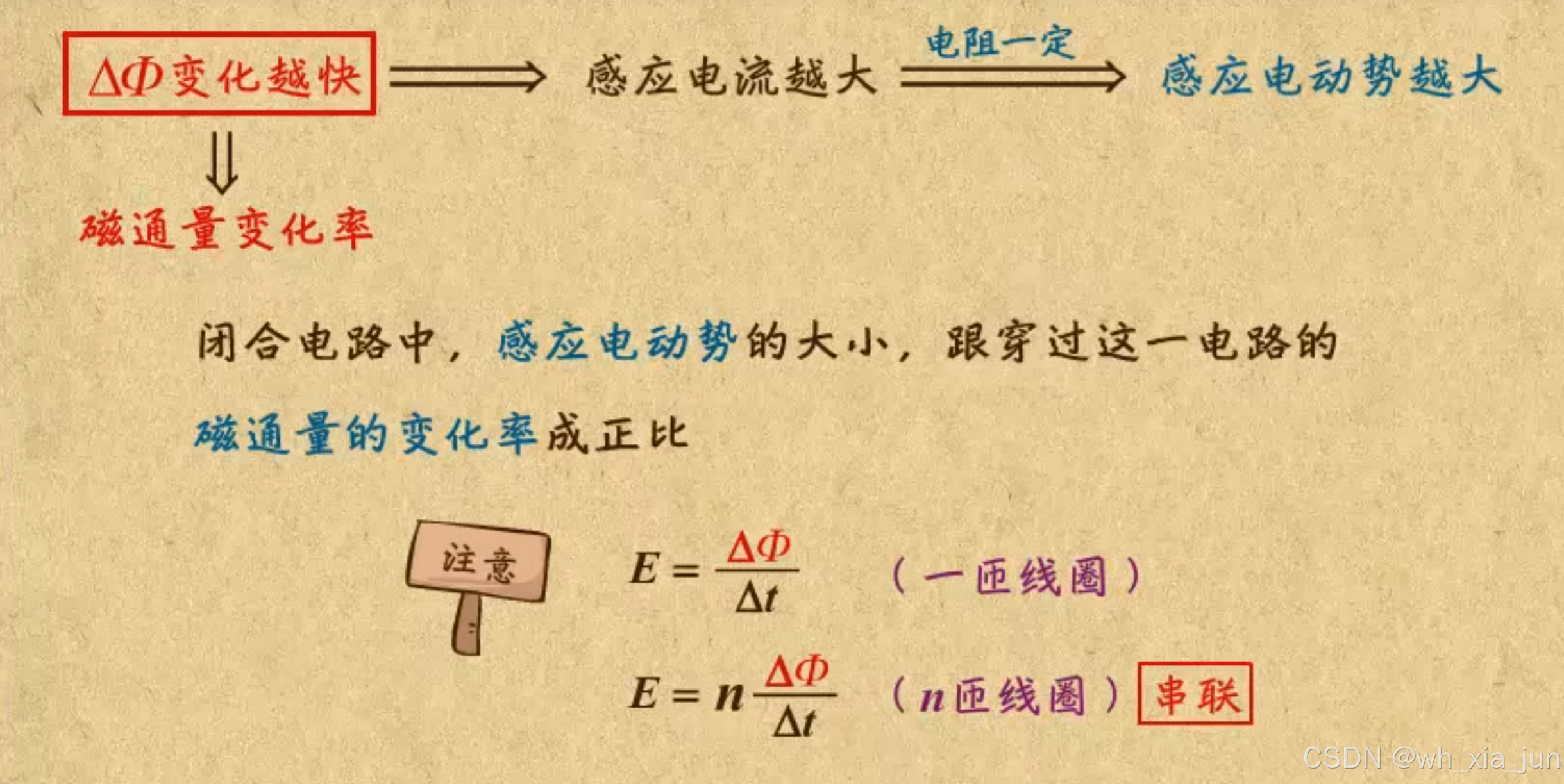

（法拉第定律）

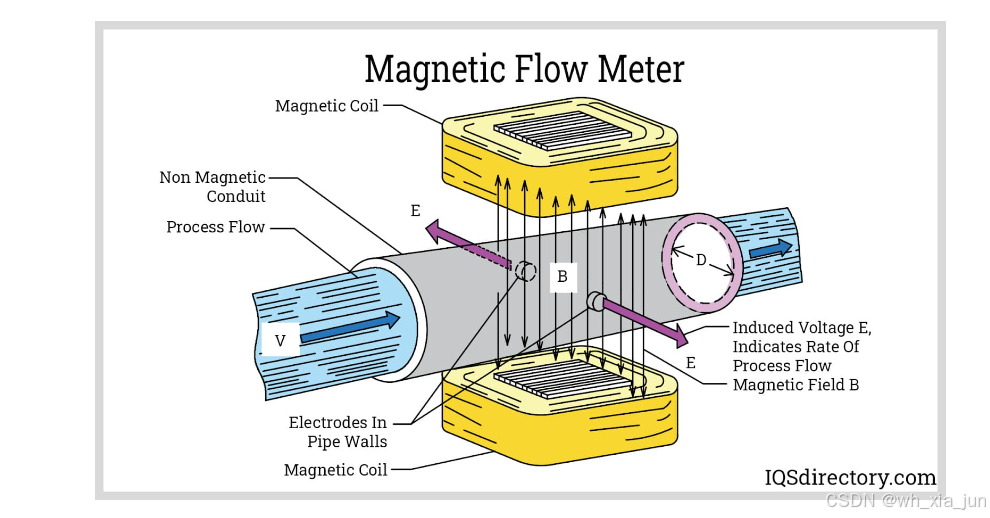

是时候看看 magnetic flowmeter sensor:

magnetic flowmeter sensor的工作原理

        在电磁流量计中，传感器部分包括磁路系统、测量导管和电极。磁路系统产生一个垂直于流体流动方向的磁场，当导电流体流经这个磁场时，流体中的自由电子会受到洛伦兹力的作用而发生偏转，从而在流体两侧产生电势差，即感应电动势。这个感应电动势与流体的流速成正比，因此可以通过测量感应电动势来确定流体的流量。

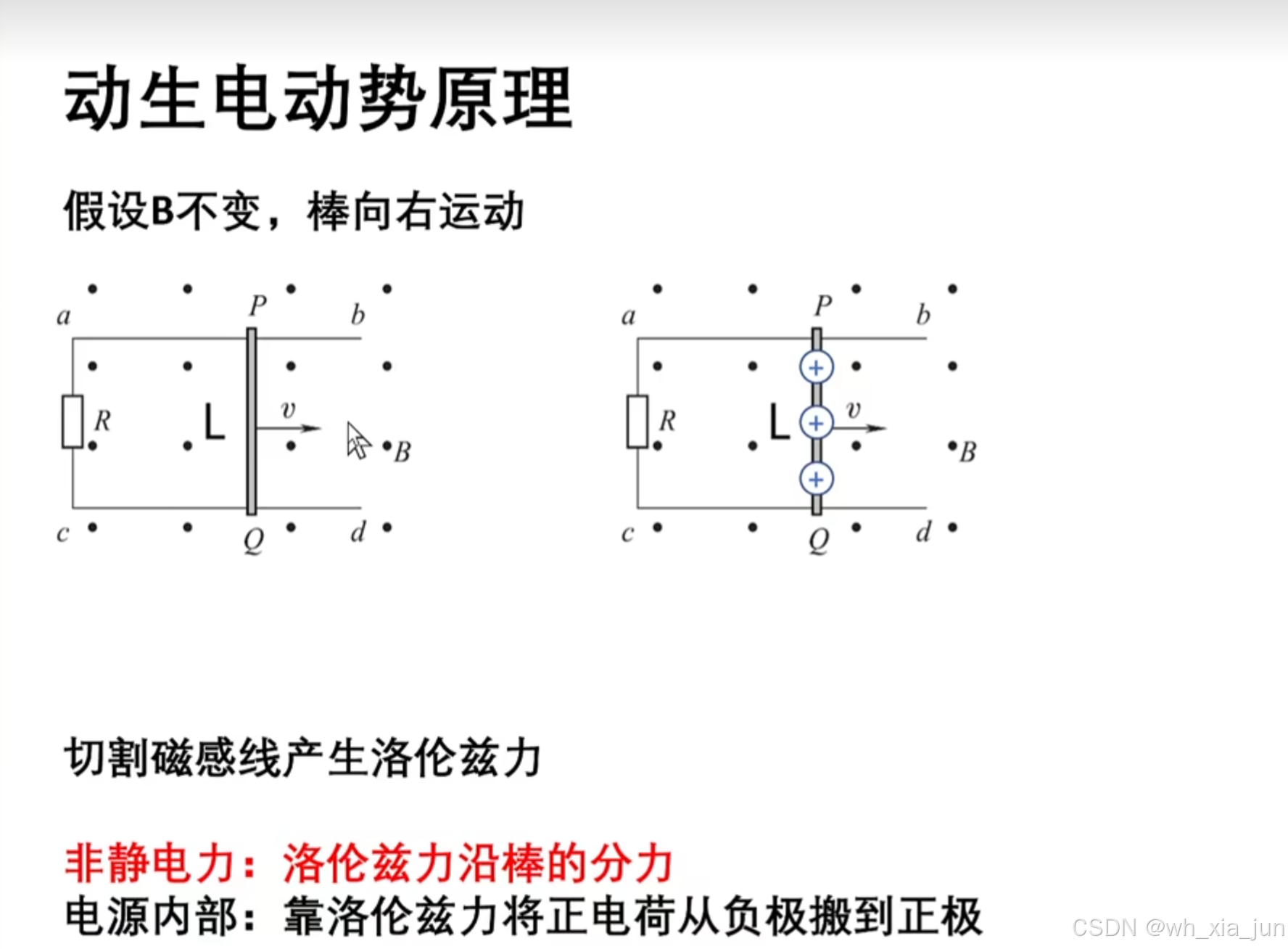

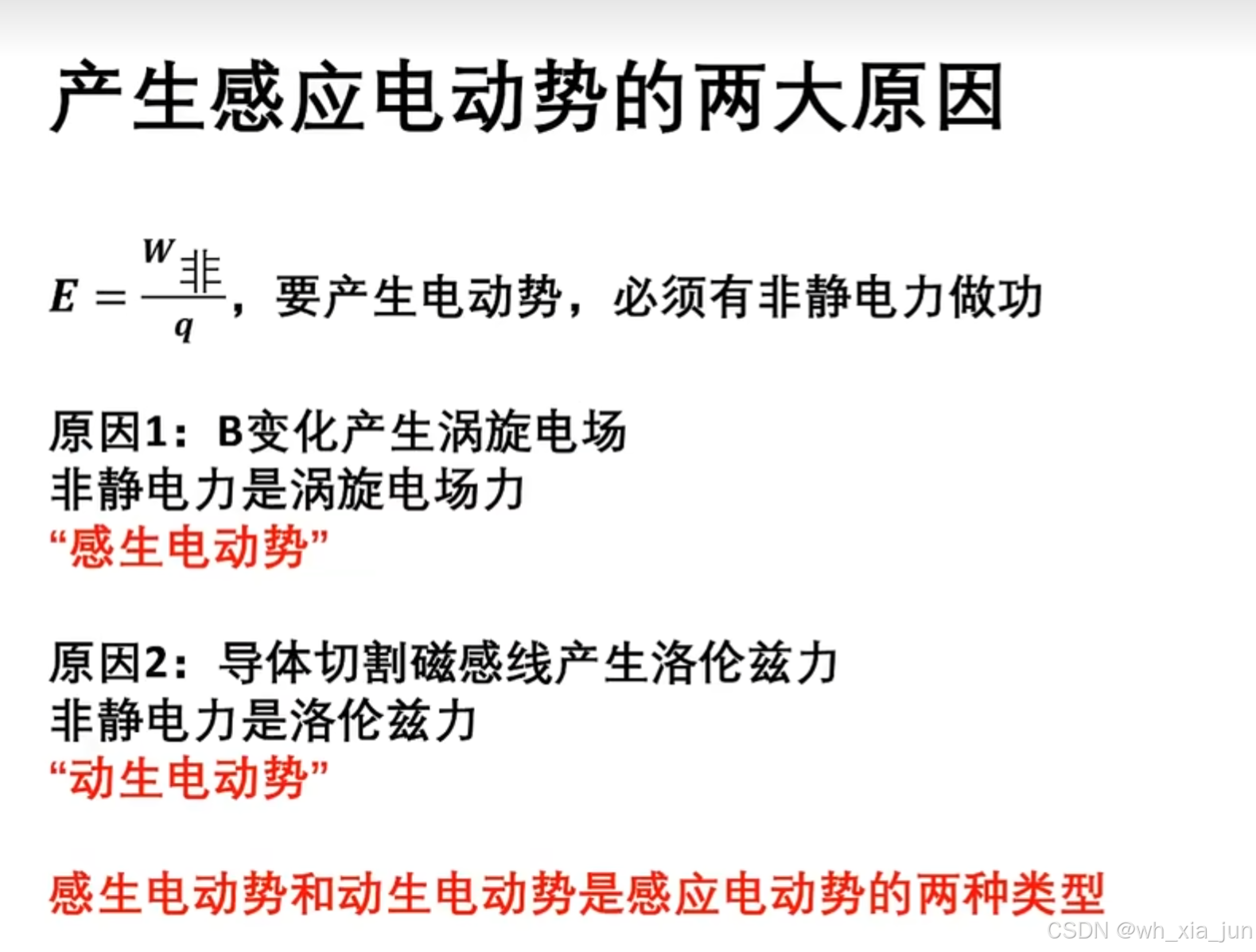

动生电动势：

         虽然流体在测量过程中没有形成闭环，但这并不影响法拉第电磁感应定律的应用。因为法拉第电磁感应定律描述的是磁通量变化时电路中产生的感应电动势，而并没有要求流体必须形成闭环。在电磁流量计中，磁路系统产生的磁场是固定的，而流体的流动则是通过测量导管进行的。当流体流动时，它切割了磁感线，从而产生了感应电动势。这个过程中，流体并不需要形成闭环。

如上图所显示的，你应该把电极间的的流体想象为一个导线！这样 就能套用法拉第公式了！
