学习UML Class Diagram

本文描述UML中的Class Diagram，即UML类图。在UML中有很多Diagram，如下，

• Class Diagram
• Component Diagram
• Deployment Diagram
• Object Diagram
• Package Diagram
• Composite Structure Diagram
• Profile Diagram
• Use Case Diagram
• Activity Diagram
• State Machine Diagram
• Sequence Diagram
• Communications Diagram
• Interaction Overview Diagram
• Timing Diagram

对于程序员来说，Class Diagram会用的比较多。

---

一 推荐工具

本人使用的是Lucidchart的免费版本，对于学习来说够用了，这是专门制作各种图表的。也可以使用别的工具。

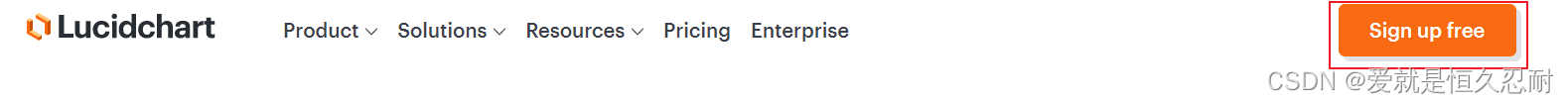

打开网页后，点击右侧的Sign up free，然后注册一个账号登录进去后，

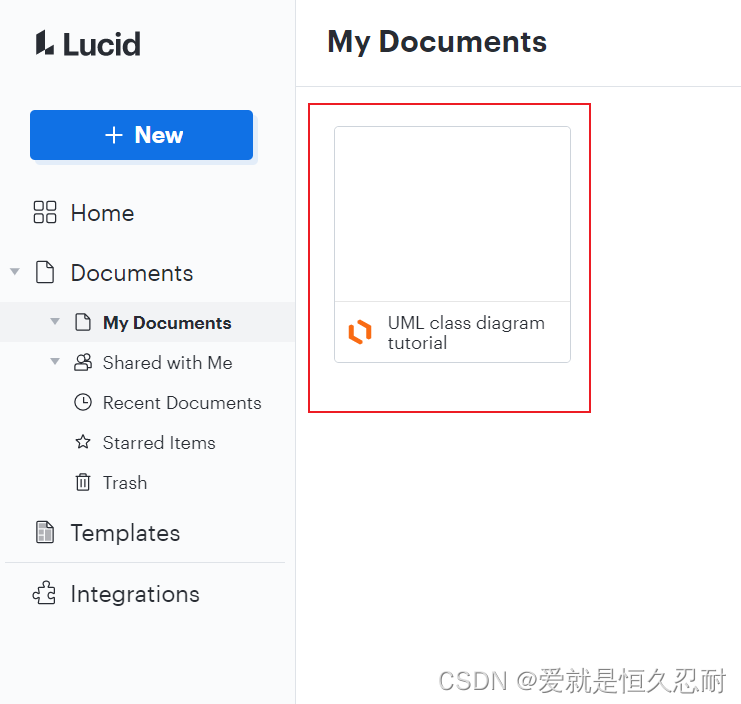

然后会出现以下界面，默认会自动添加一个Documents，免费版本只能有3个Documents，鼠标放到红框里，

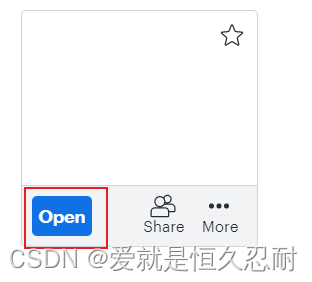

点击出现的蓝色Open，

最后会展现编辑工具视图，如下图，

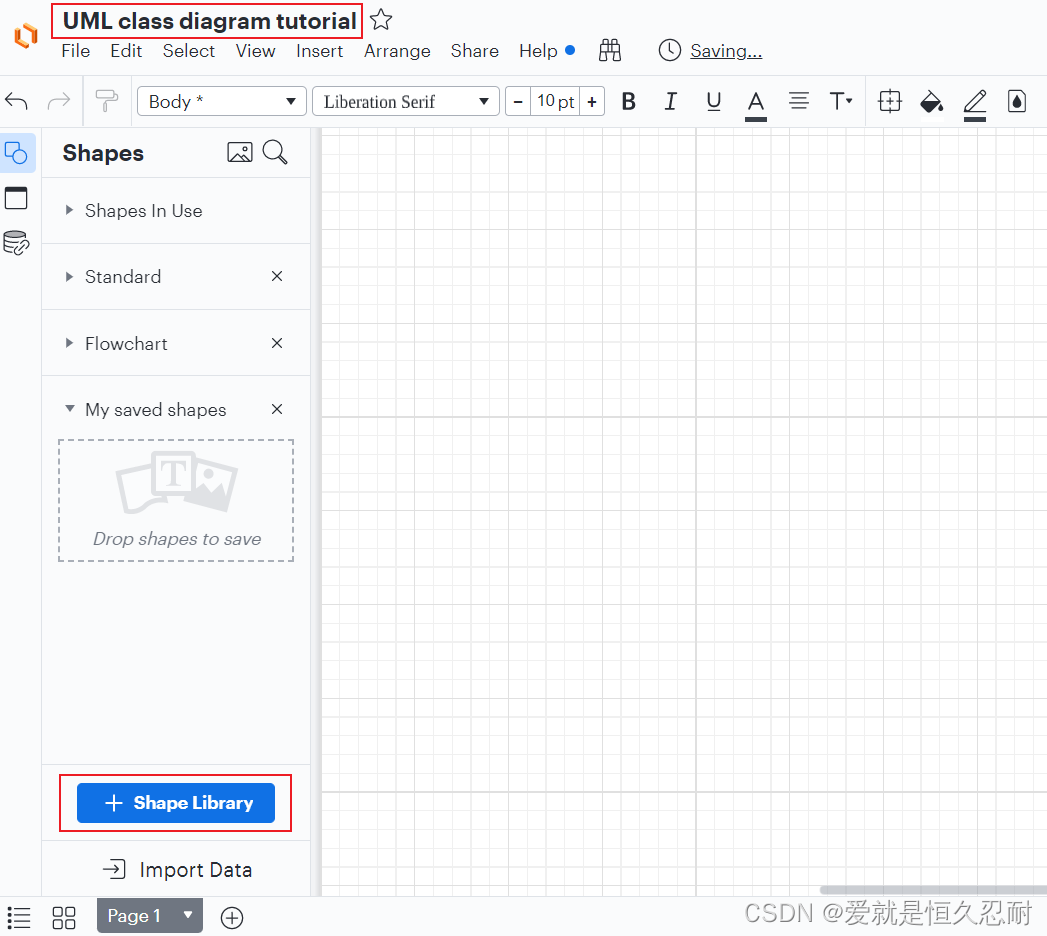

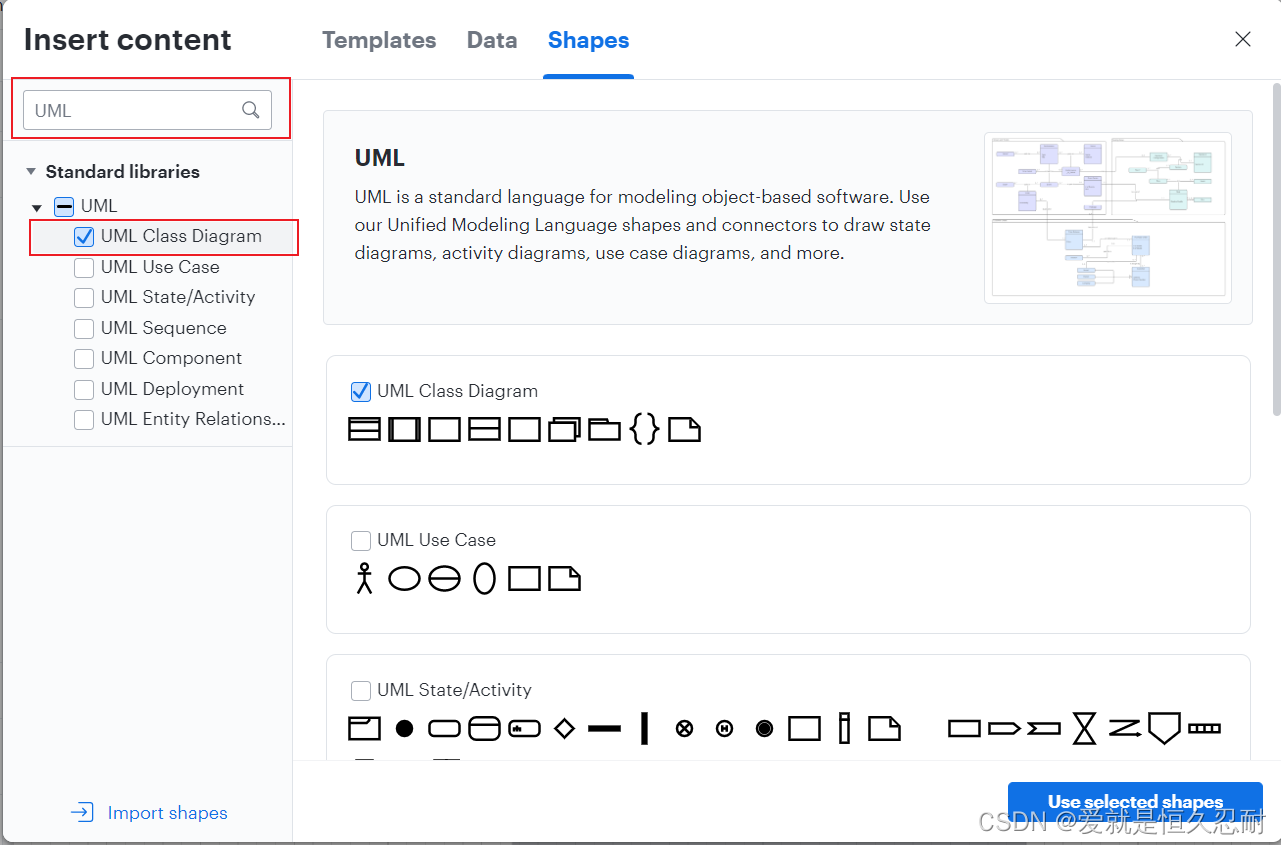

上面红框是标题，可以双击修改。由于是学习UML，默认打开的工程没有提供UML工具，需要点击下面蓝色的"+Shape Library"，在弹出的界面里的搜索框里输入UML，然后勾选Class Diagram，

最后点击右下角的Use selected shapes，这个界面会消失，这样就配置好了。

回到编辑界面，左侧出现了UML类图相关的图形，

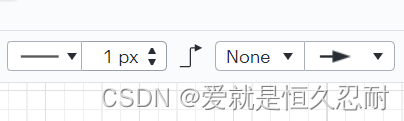

类之间的关系则使用工具栏中间靠右的线型和箭头选项，如下，

---

二 学习记录

首先拖拽一个Class到显示窗口，如下，

1. 基本知识

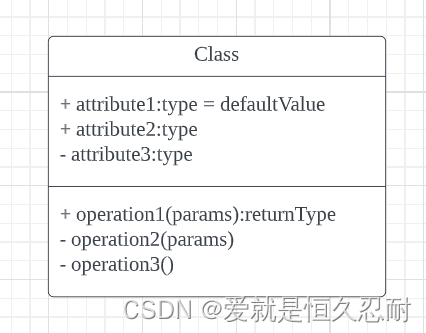

该类图分为三行，

• 第一行的Class是类名，可以双击修改
• 第二行是类的属性，即成员变量，变量名左侧的符号表示Visibility，有以下几种，一般前面三个用的比较多

  成员变量可以通过右侧的type来指定类型；使用"="来指定默认值
• 第三行是类的方法，其左侧的符号与成员变量相同，右侧可以使用"()"来指定参数，还有返回值类型

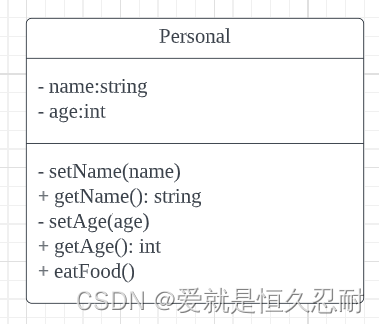

这里定义一个Personal类，其成员变量有name，age，方法有setName(), getName()，setAge()，getAge()和eatFood()，如下，

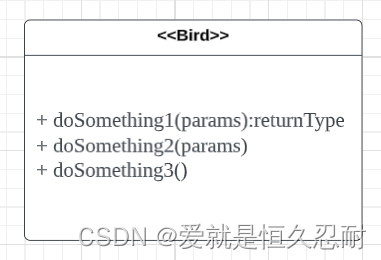

如果类是个抽象类，只能用于被继承，如下，

"<<“和”>>"用来表示这个类是抽象类

2. 继承 — Inheritance

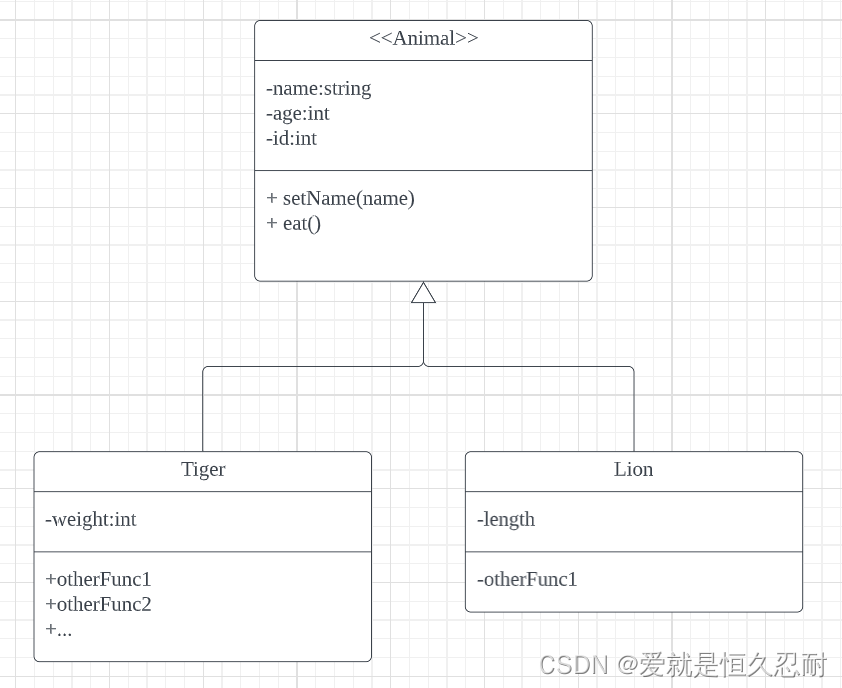

如果一个类是另外一个类的子类，那么它们的关系是继承，如下图，Tiger类和Lion类都继承于Animal类，箭头符号是白色空心三角形

3. 关联 — Association

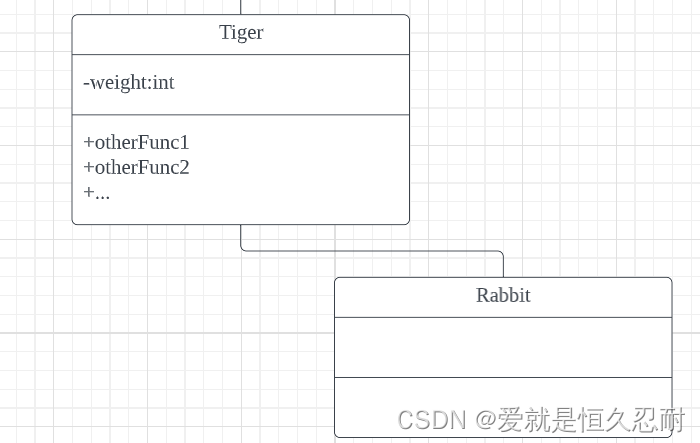

老虎会捕食兔子，那么老虎和兔子之间是关联的，符号是一个单独的线

4. 聚合 — Aggregation

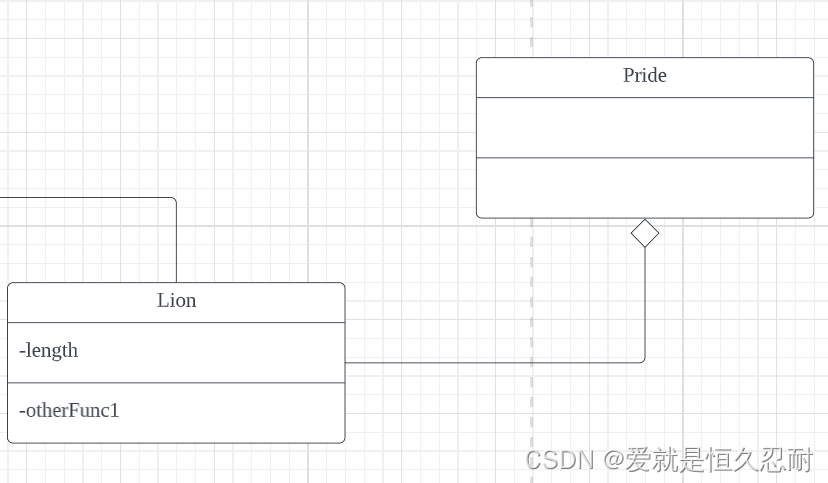

例如狮群(英文叫pride)是由一群狮子组成，但是狮子自己是可以独立存在的。那么Pride类和Lion类之间的关系就是聚合，符号是空心菱形箭头，

5. 组合 — Composition

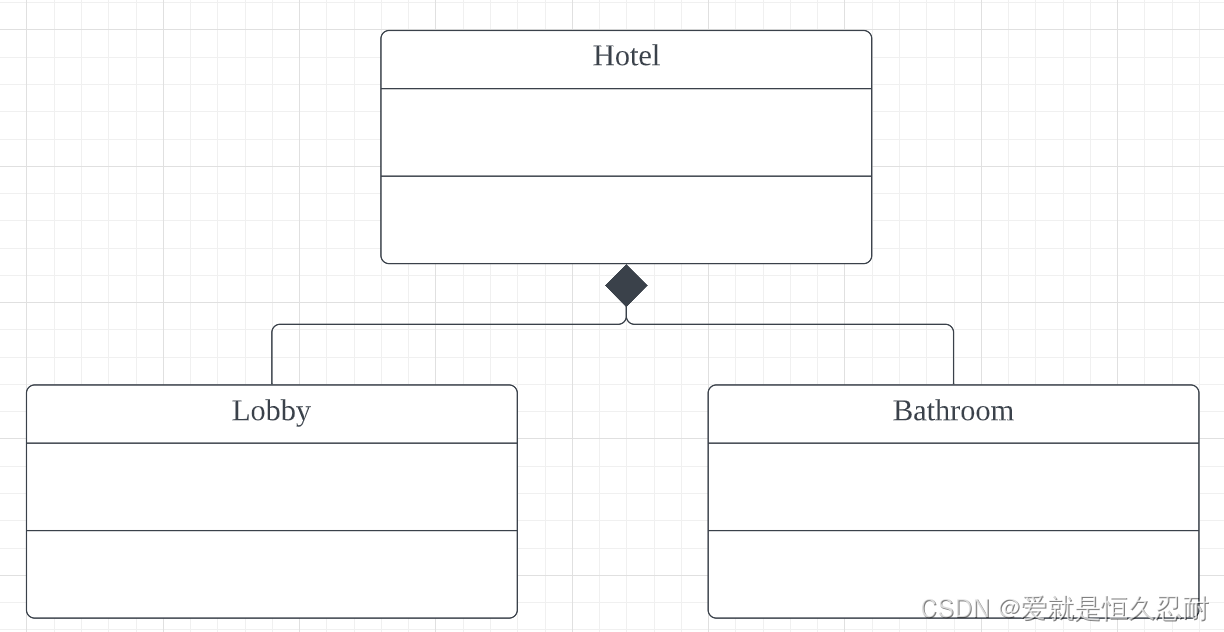

和聚合有点类似，区别是其中的个体无法脱离主体存在，例如宾馆里有大厅和卫生间，而大厅和卫生间脱离了宾馆就不能单独存在，使用实心黑色菱形来表示，

6. Multiply

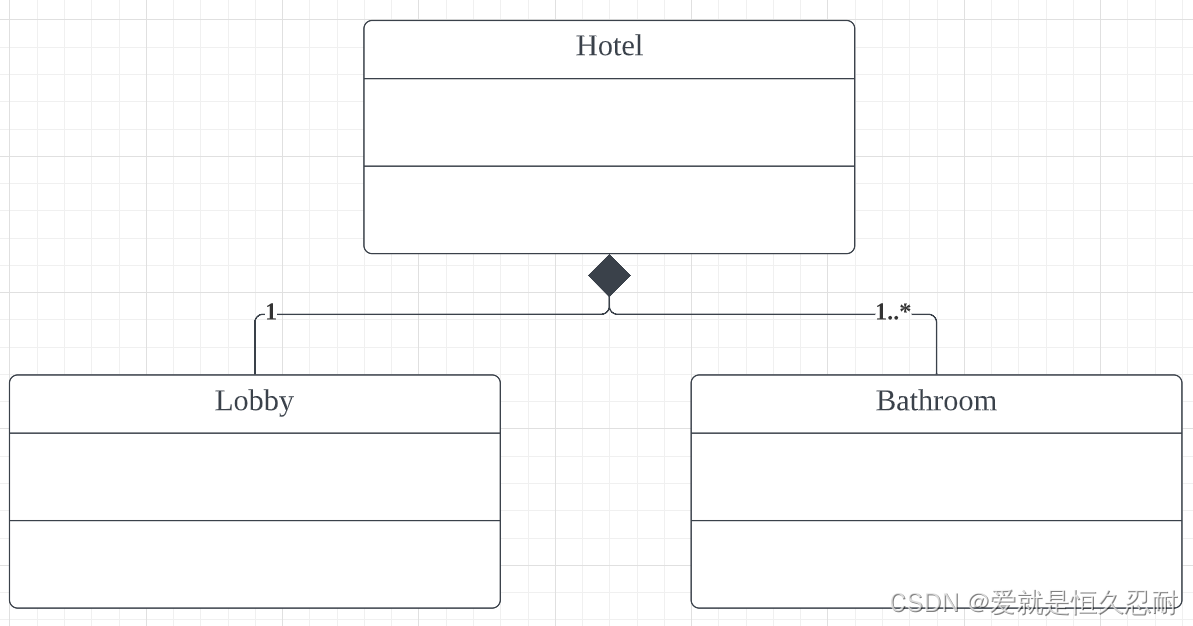

例如规定宾馆里只有一个大厅，至少一个卫生间，那么可以使用数字来指示，

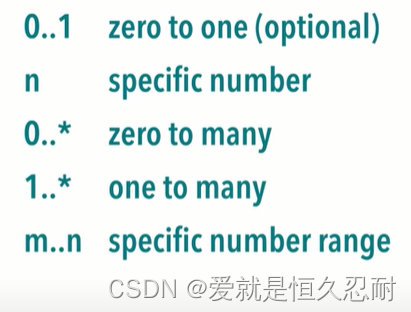

其它方式还有如下，

---

三 总结

本文讲述了UML类图的几种常用关系，以后在编写代码前，可以尝试先画类图，然后再写程序，这样可以既见森林又见树木。
