STM32超低功耗入门之停止模式

一. 认识停止模式

STM32L4 系列提供了 3 种停止模式：stop0 , stop1 , stop2. 功耗逐次更低。

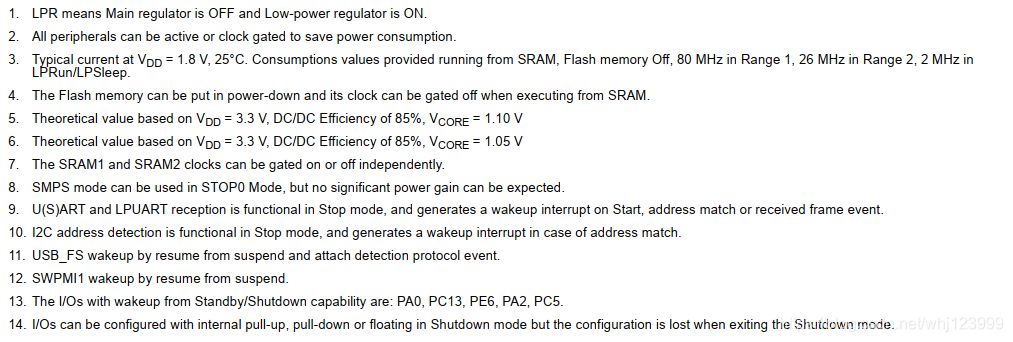

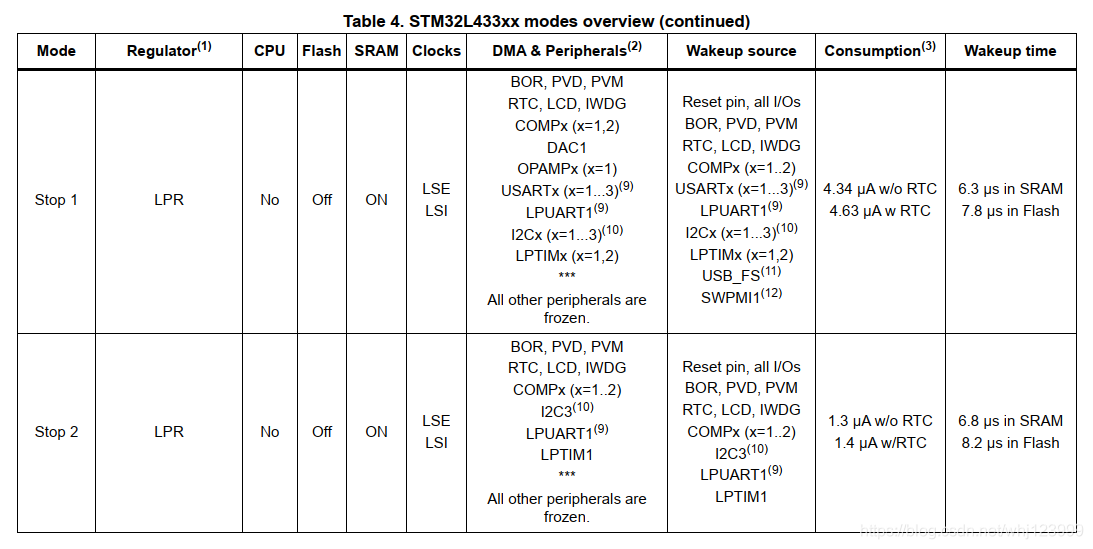

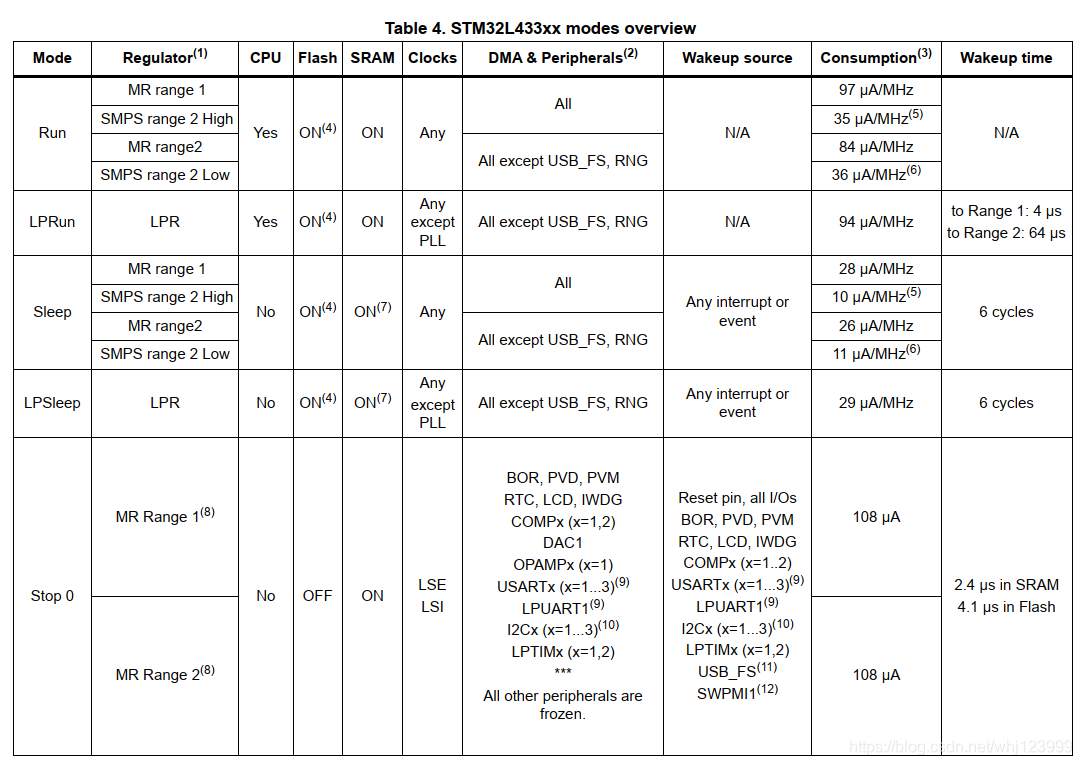

通过上图可以得出结论：

1. stop0 模式有 2 种电压调节器方案。stop 1 2 只有一种
2. 在 stop0 1 2 模式下 CPU 是停止状态
3. 在 stop0 1 2模式下 FLASH 已经断电
4. SRAM1 SRAM2 可以独立的开启或关闭
5. 时钟只可以使用 LSE 或者 LSI
6. 支持的外设有限，对于不常见的外设，表1 给出说明
7. 唤醒的方式，常见的外设中断都可以唤醒 MCU
8. 功耗情况 stop0 , stop1 , stop2. 功耗逐次更低
9. 在 SRAM 运行的程序唤醒速度更快

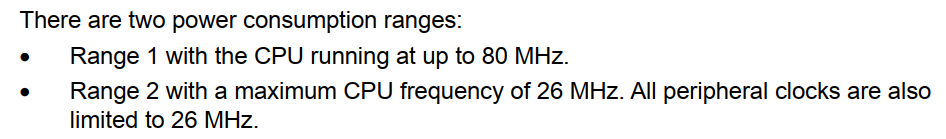

stop 0 两种电压调节器的方案说明如下：

表1：

外设	功能
BOR	Brown out reset 掉电复位
PVD	Programmable voltage detector 可编程电压监测器
PVM	PVM:Peripheral Voltage Monitor 外围电压检测

由以上的资料可以知道，不同的 STOP 模式支持大部分功能都是相同的，区别就是表中，进入停止模式之后的外设支持以及唤醒方式，最终也就导致的功耗的不同。

二. 停止模式的进入

SRAM 中的数据不丢失。但是核心域的时钟都停止了，PLL ，MSI , HSI16 , HSE都不能使用了。LSI 和 LSE 继续保持运行。
通过上面的描述可以知道：大部分外设的时钟已经停止了，所以进入 STOP 模式之前不需要关闭 systick 的中断，但是唤醒之后需要重新配置时钟.

进入停止模式的方法很简单，不同模式的 API 也不一样，但是传入的参数是一样的。

1. STOP0 进入 API void HAL_PWREx_EnterSTOP0Mode(uint8_t STOPEntry)
2. STOP1 进入 API void HAL_PWREx_EnterSTOP1Mode(uint8_t STOPEntry)
3. STOP2 进入 API void HAL_PWREx_EnterSTOP2Mode(uint8_t STOPEntry)

这里的参数有两个可以设置：

1. PWR_STOPENTRY_WFI
2. PWR_STOPENTRY_WFE

这两个参数决定了是事件唤醒还是中断唤醒。这个参数在各种模式下都要用到。

三. 停止模式的进入代码

进入睡眠模式的代码实现

int main(void)
{
  HAL_Init();

  SystemClock_Config();
  MX_GPIO_Init();

  HAL_Delay(500); // 上电之后延时一会再进入睡眠模式，这样可以保证复位之后可以立即下载程序

  HAL_PWREx_EnterSTOP0Mode(PWR_STOPENTRY_WFI); // 进入停止模式
  //HAL_PWREx_EnterSTOP1Mode(PWR_STOPENTRY_WFI);
  //HAL_PWREx_EnterSTOP2Mode(PWR_STOPENTRY_WFI);
  SystemClock_Config(); // 重新设置时钟

  while (1)
  {
      HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_13);
      HAL_Delay(500);
  }
}

代码解析：

1. 进入停止模式后将导致调试器无法识别到 MCU，所以在启动的时候加了一个 HAL_Delay(500) ,如果没有加，则需要按住复位键点击下载，点击下载之后立即松开复位键，就可以正常的下载程序了。
2. 停止模式将关闭很多的时钟其中包括 systick, 所以进入停止模式时不需要关闭 systick
3. 进入停止模式的 API 只有一字之差
4. 唤醒 MCU 之后，将执行进入睡眠模式的下一个指令。但是要重新配置时钟

停止模式支持 WFI 和 WFE
WFI: 立刻进入低功耗模式
WFE: 不是立刻进入低功耗模式，根据Event Register（一个单bit的寄存器，每个PE一个）的状态，有两种情况：如果Event Register为1，该指令会把它清零，然后执行完成（不会standby）
选择 WFE 可是使用如下代码

HAL_PWREx_EnterSTOP0Mode(PWR_SLEEPENTRY_WFE);
HAL_PWREx_EnterSTOP1Mode(PWR_SLEEPENTRY_WFE);
HAL_PWREx_EnterSTOP2Mode(PWR_SLEEPENTRY_WFE);

四. 总结

1. 进入停止模式是 MCU 停止，唤醒之后需重重新配置时钟
2. 停止模式唤醒后，无需对外设重新进入初始化
3. 停止模式支持 中断唤醒 和 事件唤醒
4. 可用外设有限，具体查看上图
