串口、COM口、TTL、RS-232、RS-485区别详解

一、串口与COM

COM口即串行通讯口，简称串口。区别于USB（通用串行总线）。一般常见的是两种物理接口：D型9针头和4针杜邦头。嵌入式里面说的串口，一般是指UART口。UART/COM指的物理接口形式(硬件)。

常见4pin串口，有时有第五针（3.3V）。

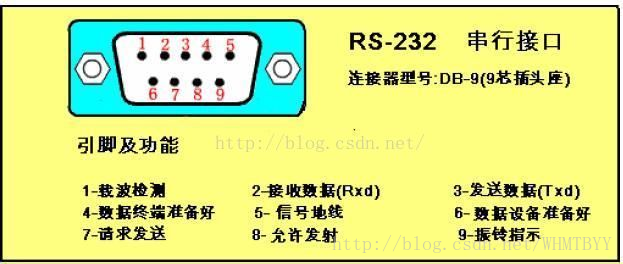

下面这个是D型9针串口，这种接口的协议只有两种：RS-232和RS-485。一般我们只接出RXD和TXD两针，外加GND。

二、TTL/RS-232

电平标准(电信号)TTL电平：低电平为0(0V)，高电平为1（3.3V或以上）。RS232电平：低电平为+5~+12V，高电平为-5V~-12V。

1、USB转TTL电平

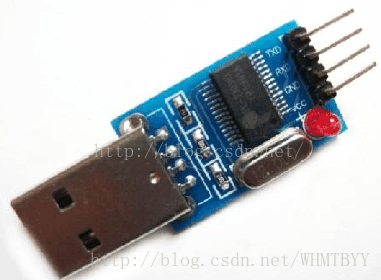

上图是USB转TTL小板，芯片是PL2303HX，可以给STC单片机下载程序。

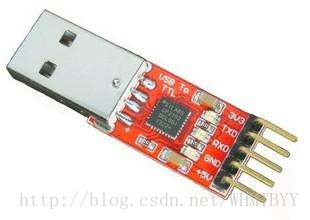

上图是使用CP2120芯片的USB转TTL小板，多了一个3.3V引脚适应不同目标板。

2、TTL和RS-232互转

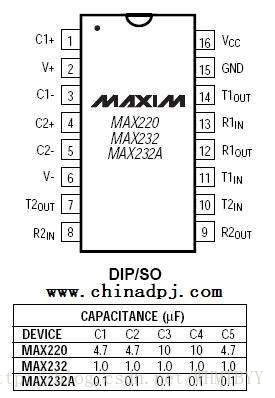

可以使用一片MAX232芯片转换（引脚T/R表示输入的电平是TTL/RS）

第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。

第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R1IN）、12（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。8脚（R2IN）、9脚（R2OUT）、10脚（T2IN）、7脚（T2OUT）为第二数据通道。TTL/CMOS数据从11引脚（T1IN）、10引脚（T2IN）输入转换成RS-232数据从14脚（T1OUT）、7脚（T2OUT）送到电脑DB9插头；DB9插头的RS-232数据从13引脚（R1IN）、8引脚（R2IN）输入转换成TTL/CMOS数据后从12引脚（R1OUT）、9引脚（R2OUT）输出。

第三部分是供电。15脚GND、16脚VCC（+5v）。

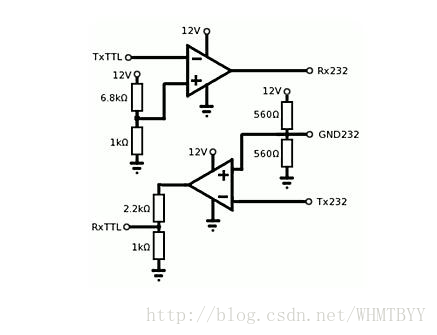

也可以使用比较电路来实现TTL转RS-232的功能。

3、USB转RS232

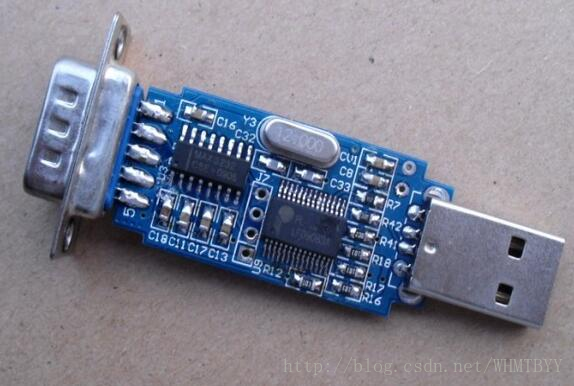

USB经过PL2303转成TTL电平，再经过MAZ232转换成RS-232电平，9针引出。



总结：

1、串口、COM口是指的物理接口形式(硬件)。而TTL、RS-232、RS-485是指的电平标准(电信号)。

2、接设备的时候，一般只接GND RX TX。不会接Vcc或者+3.3v的电源线，避免与目标设备上的供电冲突。

3、PL2303、CP2102芯片都是常用的USB转TTL串口的芯片，用USB来扩展串口(TTL电平)。

4、MAX23芯片是TTL电平与RS232电平的专用双向转换芯片，可以TTL转RS-232，也可以RS-232转TTL。

5、TTL标准是低电平为0，高电平为1（+5V电平）。RS-232标准是正电平为0，负电平为1（±15V电平）。

6、RS-485的电气特性：逻辑“1”以两线间的电压差为+（2—6）V表示；逻辑“0”以两线间的电压差为-（2—6）V表示。接口信号电平比RS-232-C降低了，就不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便与TTL电路连接。
