嵌入式开发实训室解决方案

随着物联网、智能制造、汽车电子等技术的飞速发展，嵌入式系统作为这些领域的核心技术之一，其重要性日益凸显。为了满足职业院对嵌入式开发人才的需求，构建一个高效、全面的嵌入式开发实训室显得尤为重要。本文旨在提出一套综合性的嵌入式开发实训室解决方案，旨在提升学生的实践能力，促进产学研深度融合。



一、需求分析

1. 教学目标明确

为确保实训室教学的有效性，首要任务是精确设定并清晰阐述教学目标。这包括但不限于让学生全面掌握嵌入式系统的开发全周期流程，从需求分析到系统部署；深入理解并实践硬件接口设计，包括各类通信接口、输入输出端口的配置与优化；精通嵌入式编程语言（如C/C++、汇编语言）及其开发工具的使用；深入理解操作系统的基本原理及其在嵌入式系统中的应用，包括实时操作系统（RTOS）的调度与管理；以及掌握设备驱动程序的开发与调试技能。这些目标旨在构建学生坚实的理论基础与强大的实践能力。

2. 设备多样性

为了满足不同层次、不同方向的教学与实验需求，配置覆盖广泛架构的嵌入式开发板，如基于ARM Cortex系列的高性能处理器板、适用于数字信号处理的DSP开发板，以及擅长并行处理与逻辑设计的FPGA开发板。这种多元化的设备配置不仅能够适应多样化的教学案例，还能为学生未来职业道路上的多领域探索打下坚实基础。

3. 软件资源丰富

通过打造一个软件资源丰富的学习环境，提供从基础到高级的各类开发工具链，包括高效的编译器、集成开发环境（IDE）、调试工具等。同时，准备多种操作系统镜像，支持学生深入学习操作系统的原理与应用。此外，为了提升学生的自主学习能力与项目开发效率，引入仿真工具与丰富的在线教学资源，如教学视频、教程文档、项目案例库等，确保学生能够在任何时间、任何地点都能获取到所需的学习资料。

4. 实践性强

设计一系列贴近实际应用的项目案例，覆盖智能家居控制系统、无人机飞控系统、智能穿戴设备等前沿领域，旨在让学生在完成项目的过程中，不仅能够加深对嵌入式系统知识的理解，还能体验到技术创新的乐趣与成就感。同时，这些项目案例也注重培养学生的团队协作能力与创新思维，为他们未来的职业发展奠定坚实基础。

5. 可扩展性与灵活性

建立完善的设备升级与软件更新机制，确保实训室能够紧跟行业发展的步伐，及时引入新技术、新设备。同时，鼓励学生与教师共同参与实训室的建设与管理，提出改进建议与创新想法，共同推动实训室的不断完善与发展。



二、嵌入式开发实训室配备专业核心课程主要教学内容

（1）单片机项目开发

单片机系统开发流程概述；Keil C51集成开发环境搭建和运行；C51程序设计；单片机中断系统应用；定时器/计数器应用；串口通信应用；数码显示与键盘接口 ； A/D与D/A应用；常用外设芯片接口应用等

（2）ARM系统结构与应用

ARM微处理器结构简介；ARM指令系统与应用；ARM开发平台搭建；ARM 的GPIO端口编程；ARM存储器应用；ARM接口技术；Bootloadeo移植；嵌入 式Linux内核移植及嵌入式Linux文件系统移植等。

（3）智能硬件技术与应用

智能硬件产品概述；传感器应用技术；硬件控制技术；网络接入技术和智能 系统等部分。传感器应用包含生物传感、物理传感及化学传感等内容，网络接入包含红外、蓝牙、NFC、ZigBee、Wi-Fi和二维码等内容，智能系统则主 要是云计算应用。

（4）嵌入式Android项目设计与开发

Android开发环境搭建；Android控件Widgets应用；Android图形界面设计； Android数据存储；Android应用数据交互；Android多线程程序设计；Android 多媒体程序设计；Android异步程序设计及Android嵌入式实例项目应用等。

（5）移动智能终端应用开发

物联网技术概论；无线传感网络技术；自动识别技术；条形码技术；定位技术；Android应用层技术开发及系统项目集成案例等。

（6）嵌入式系统应用开发

嵌入式串口通信程序设计；驱动应用程序设计；多任务多线程程序设计；基于QT或Android界面交互程序设计；嵌入式接口程序设计；基于BOA服务器远程程序控制及综合控制程序设计。



三、实训室介绍

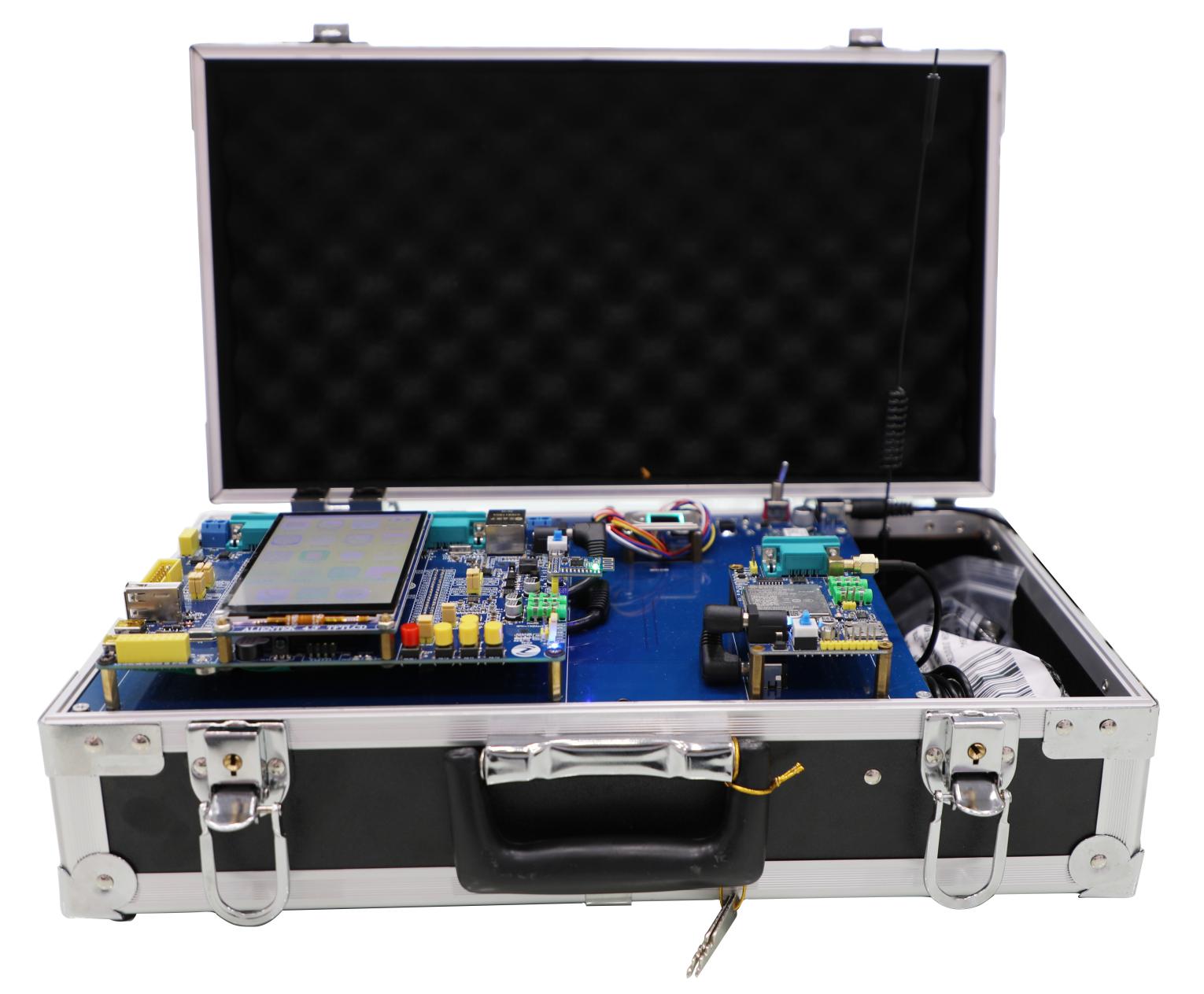

1.嵌入式系统综合应用开发平台

嵌入式系统综合创新开发平台是专为深度探索与教授嵌入式系统核心技术而设计的高端教学与实践平台。该平台集成了核心控制单元、无线通信模块、高效电机驱动系统、智能循迹功能组件、灵活的功能扩展单元、定制化功能电路板以及前沿的边缘智能处理单元，构建了一个全方位、多功能的开发环境。

该平台采用“项目导向+任务驱动”的教学模式，融入模块化与积木化的设计理念，极大地提升了教学实训的灵活性与高效性。用户可根据具体的教学需求或实验目标，自由组合功能模块，轻松构建从基础到高级的各类实验实训系统，实现个性化教学方案的快速部署与实施。

平台支持广泛的硬件扩展性，能够轻松选配与定制各类高精度传感器、高效执行器、智能识别模块及创新应用组件，极大地丰富了系统的功能与应用场景。同时，该平台全面拥抱物联网技术，配备全系列物联网通信单元，实现无缝无线组网与智能互联，无缝对接各大云平台，实现数据云端交互与远程智能控制，为智慧物联网时代的教学与研究提供强大支撑。

在AI应用方面，该平台深度整合视觉（涵盖图像分类、精准目标检测、高级图像分割）与语音两大前沿领域技术，支持边缘计算与云端智能双重技术路径，为用户在智能驾驶、车联网等前沿领域的应用开发提供强大助力。这种综合性的设计不仅满足了电子信息、嵌入式技术、物联网工程、人工智能、移动互联网及机器人技术等广泛专业领域的核心课程教学需求，更为学生的实践训练、技能竞赛及创新项目提供了无限可能，全面促进跨学科、多层次人才的培养与发展。





课程资源

《嵌入式MCU开发高级-RT-Thread应用开发》

《嵌入式微控制器应用开发》

《嵌入式微控制器应用开发|项目实战》

《Python编程》

《OpenCV计算机视觉应用开发》

《机器学习与应用》

《深度学习框架开发》

《人工智能应用开发实践》

主要实验项目

1. Arduino核心板实验

(1) 轻触按键实验

(2) 流水灯实验

(3) ADC采集实验

(4) 串口通信实验

2. 核心板实验

(1) 流水灯实验

(2) 按键检测实验

(3) 定时器中断应用实验

(4) 串口通信数据收发实验

3. 核心控制单元实验

(1) 流水灯实验

(2) 按键检测实验

(3) 定时器中断应用实验

(4) PWM输出实验

(5) 外部中断应用实验

(6) 串口通信数据收发实验

(7) DMA数据传输实验

(8) 内部温度传感器实验

4. 扩展模块实验

(1) 霍尔磁场检测实验

(2) 火焰检测实验

(3) 红外热释电人体检测实验

(4) 温湿度测量实验

(5) 光照强度测量实验

(6) 空气污染检测实验

(7) 超声波测距实验

(8) 姿态检测实验

(9) 红外测温实验

(10) 大气压测量实验

(11) 压力测量实验

(12) 光强度测量实验

(13) RGB LED灯驱动实验

(14) 继电器驱动实验

(15) 直流电机驱动实验

(16) 步进电机驱动实验

(17) 13.56M RFID实验

(18) 语音识别交互控制实验

(19) 数码管驱动显示实验

(20) 点阵屏显示驱动实验

(21) WiFi无线通信数据交互实验

(22) 蓝牙无线通信数据交互实验

(23) ZigBee无线通信数据交互实验

5. 机器视觉应用实验

(1) 彩色图像采集实验

(2) 灰度图像处理实验

(3) 图像滤波实验

(4) 图像翻转实验

(5) ROI设置实验

(6) 画图画线实验

(7) 色块检测实验

(8) 阈值分割实验

(9) 标记跟踪实验

(10) 模板匹配实验

(11) 扫码识别实验

(12) 特征检测实训

(13) 人脸检测实训

(14) 人脸识别实训

2.嵌入式系统综合应用创新实训开发装置

全方位嵌入式系统创新实训开发平台集成了数控云台高清摄像头、智能小车动态调速与自动校正系统、高精度码盘测速装置、现场总线通信模块、RFID无线射频识别模块、直观信息显示单元、智能路径追踪模块、OLED高清显示面板、精准电量监控模块，以及包括WiFi、ZigBee、离线语音识别、红外、超声波、光照强度在内的多元化传感器套件，构成了一个功能强大、应用广泛的实训系统。

该平台配套了丰富的开发资源包，涵盖STM32F4系列开发资源、离线语音识别解决方案、图像数据处理终端开发套件、RFID技术实践包、Android应用开发教程、以及图像识别与处理高级资源等，全方位支持学习者的技能提升与项目实践。

智能小车作为该平台的亮点之一，能够执行复杂的运动控制任务，包括自动调整转速、实时传感器数据采集、高清视频捕捉与处理、二维码与车牌识别、颜色识别、红外遥控操作、无线WiFi与ZigBee通信、RFID标签识别，并支持基于Android的APP应用开发，实现了从数据采集到远程控制的全面智能化。

该平台设计有灵活的应用扩展接口，便于与其他设备的无缝对接，支持联网与组网控制功能，兼容窄带物联网通信技术，可轻松融入多种教学场景，是单片机、传感器技术、嵌入式系统、物联网工程、机器人学、汽车电子、移动互联及智能控制等领域理想的实训与教学平台。

此外，该平台积极响应嵌入式技术应用开发技能大赛的需求，完全符合赛事通信协议标准，是日常技能训练与赛前准备的理想选择。平台还配套提供了多门高质量的在线学习课程，包括《Android AI应用与开发|实战项目导向》、《Android高级编程实战》、《移动机器人自动驾驶技术》、《嵌入式竞赛平台深度开发》及《嵌入式竞赛平台无线通信技术》等，通过在线学习服务平台，为学习者提供便捷、高效的知识获取途径。

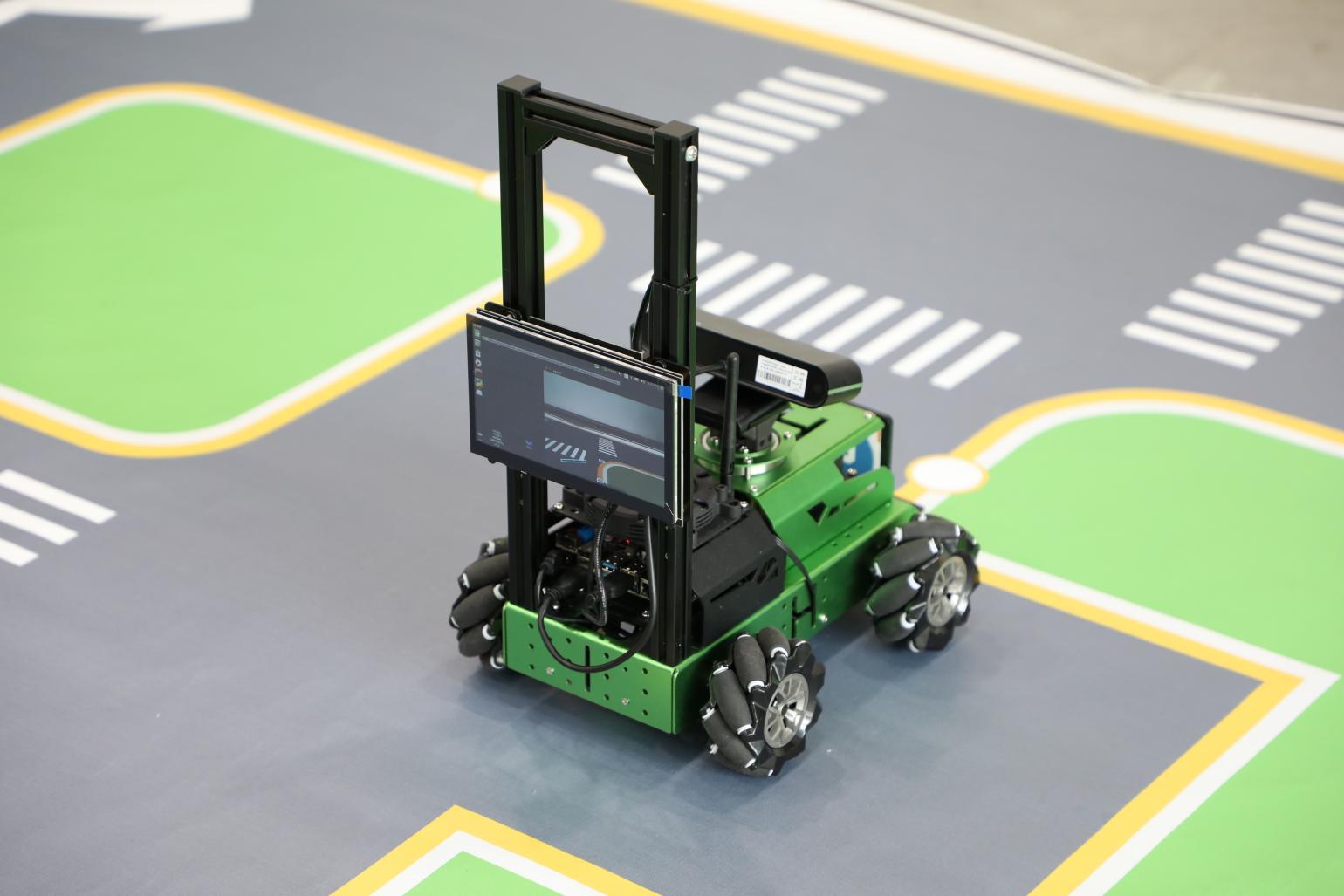

3.智能移动小车

全功能智能移动小车系统集成了高端智能视觉摄像头及其俯仰角度自动调节单元、精密运动控制模块、测速码盘传感器、直观信息显示屏、电量实时监测系统、WiFi与ZigBee双模无线通信单元、超声波高精度测距传感器、光照强度感知单元，以及先进的语音识别组件，构成了一个高度集成、功能全面的智能平台。

该系统配套提供丰富的开源硬件开发资源包、智能视觉识别技术资源包及Python编程语言开发指南，为开发者提供一站式解决方案，助力快速上手与深入探索。

全功能智能移动小车不仅能够实现精准的运动控制、多传感器数据实时采集，还具备强大的智能视觉识别能力（包括颜色识别与图形匹配），支持红外通信、WiFi高速数据传输与ZigBee低功耗无线组网，满足多样化的应用场景需求。

设计上，小车预留了多样化的扩展接口，轻松实现与其他设备的互联互通与协同工作，支持灵活组网控制，可无缝融入多种教学与实践环境中，特别适用于单片机技术、传感器应用、机器人学及智能控制等领域的教学实践。

此外，全功能智能移动小车与智能手机、平板电脑等智能终端无缝对接，通过遵循全国职业院校技能大赛嵌入式技术应用开发赛项的标准通信协议，确保学生在训练过程中能够体验到与实际竞赛一致的操作环境与要求，为技能提升与竞赛准备提供坚实保障。



实训项目

配套智能移动小车动作控制，自动行驶，与沙盘标志物交互控制实训。

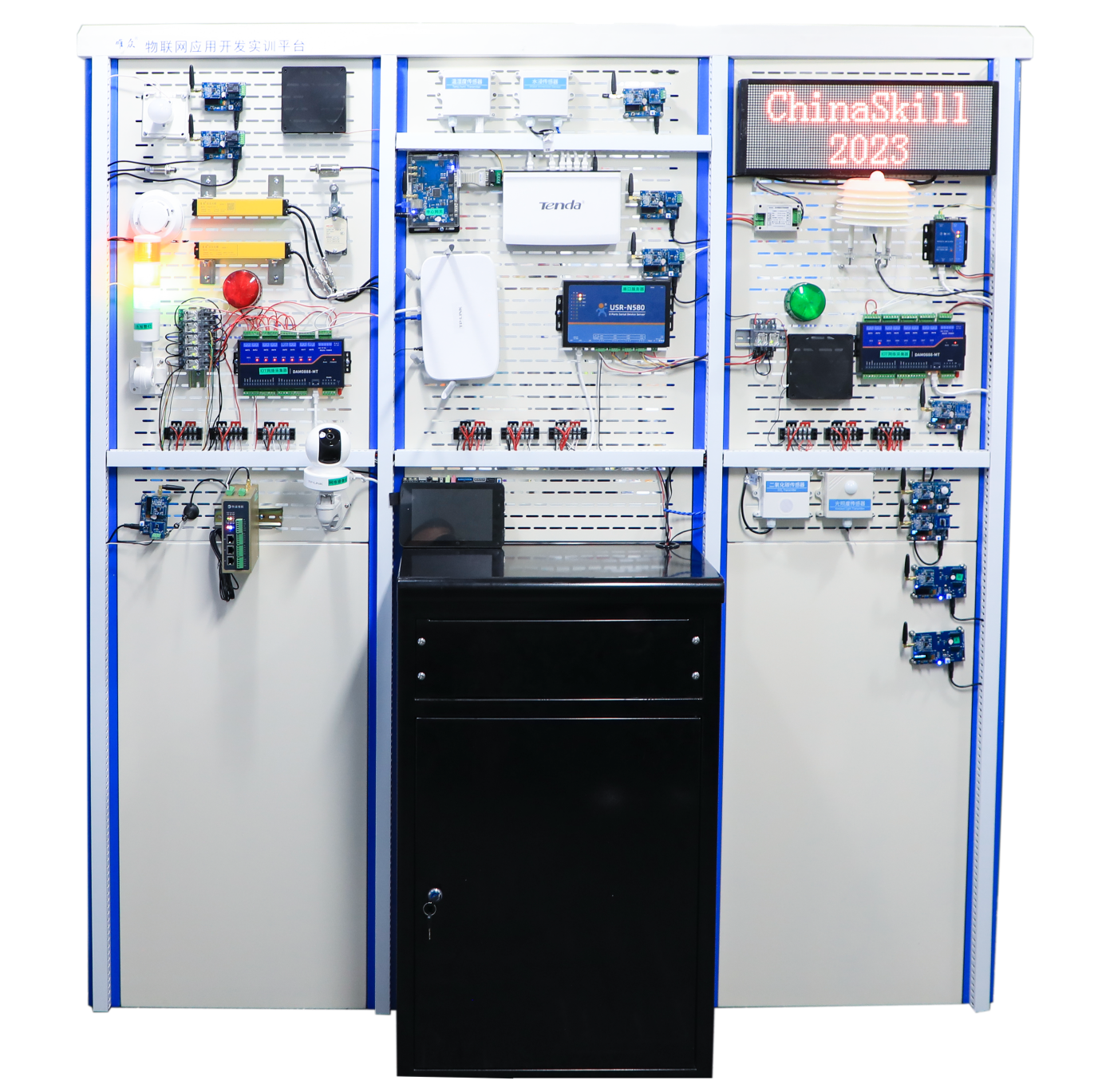

4.物联网工程应用实训系统

物联网工程应用实训系统，作为专为物联网领域设计的多功能教学与实践平台，其架构严谨遵循物联网技术的三层模型——感知层、网络层和应用层，为学生提供了一个全面、立体、真实的实训环境。通过智能家居、智慧农业、智能交通和智慧安防等实际应用案例的深入剖析，该系统不仅引导学生掌握物联网的底层硬件原理，还深入理解其业务逻辑与应用开发的全过程，从而培养出具备物联网系统设计与开发能力的复合型人才。

实训装置巧妙地融合了传感器技术、RFID技术、接口控制技术、无线传感网络技术和Android应用开发等前沿技术，形成了一个功能丰富、技术密集的实训平台。平台上的433M无线设备、ZigBee节点、射频设备、各类控制设备、网关以及物联网云平台的集成，不仅提供了物联网技术的基础实训，还通过模块化设计，构建了从验证性、设计性到综合性和创新性的多层次实训体系。

借助这一实训系统，学生可以亲手实现智能家居的智能门禁与安防监控、环境监测、设备自动化控制，以及农业领域的环境智能检测与设备智能调控，充分体验物联网技术在实际场景中的应用魅力。这种寓教于乐、学以致用的教学模式，极大地激发了学生的学习兴趣与创新潜能，为他们将来在物联网相关行业的发展奠定了坚实的基础。





产品特点

(1) 方便教学：本系统围绕物联网专业人才培养目标,优化设计教学方法,从知识学习到技能训练再到能力提升,实现教学的系统性和针对性。

(2) 技术覆盖广：系统集成了物联网领域的各主要技术点,实现了对物联网技术的全面系统覆盖。

(3) 提供丰富的应用实训系统实例：系统在智能家居、智慧交通、智慧农业、环境监控等领域提供了丰富的物联网应用场景和案例。

(4) 模块化设计方便扩展：模块化和平台化设计,配合标准实训工位,既可满足教学需求,也可方便扩展更多技术和应用场景。

(5) 配套海量教学资源：系统拥有完善的教学资源,包括指导书、素材、视频等,并提供免费的安装部署和培训服务。



实训功能

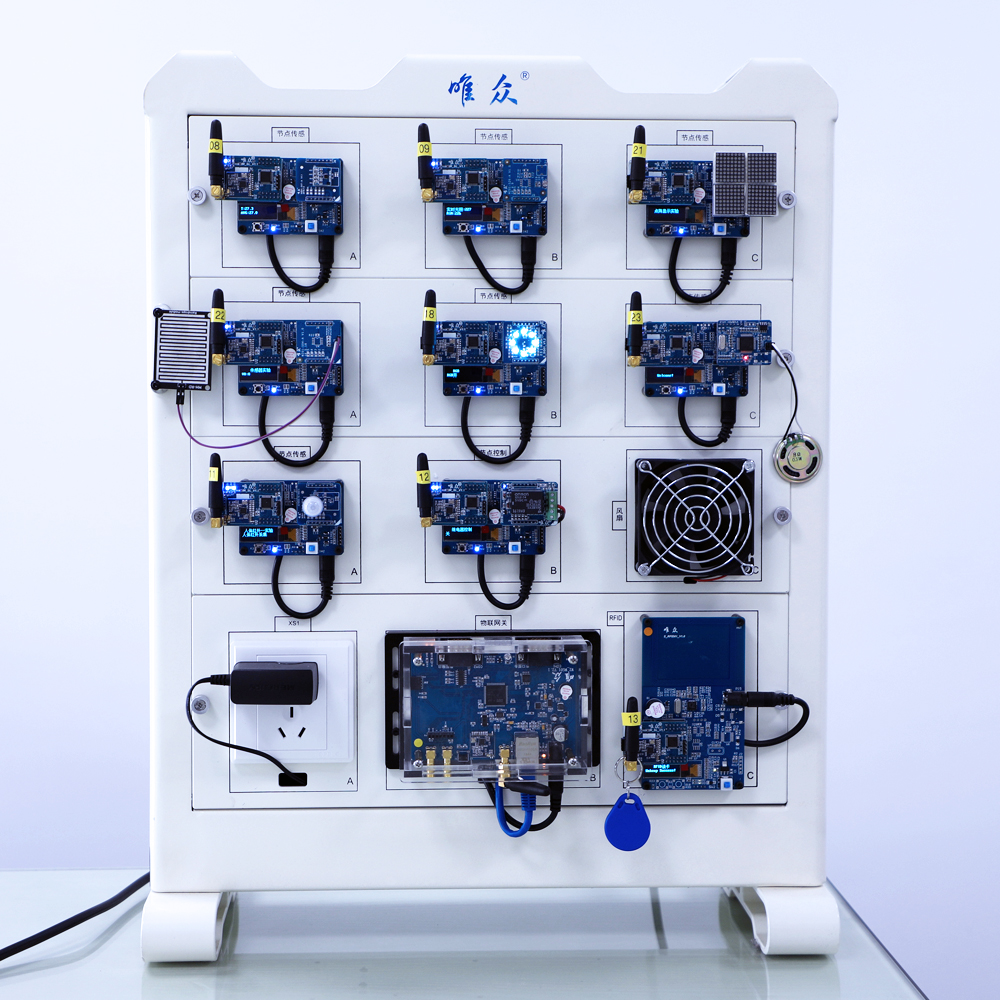

1）唯众基础硬件：包含唯众物联网关、唯众物联节点构成，覆盖、 ZigBee 无线传感网络、433M无线通信、 Wi-Fi 无线网络、BLE蓝牙、 LoRa窄带物联通信、 NB-IOT物联通信技术、Android 移动互联开发、嵌入式开发、传感器技术、执行控制、网络通信、 NET 开发、 JavaScript 等技术；

2）唯众实训模块：采用工业级高精度传感器、执行器，涵盖采集模拟量/数字量等多种传感采集技术，基于行业的具体应用进行功能模块的设计，提供完整的硬件驱动层、网络传输层、协议转换调试等教学实训内容；

3）唯众实训项目：通过实训挂板提供的硬件模块，组合形成的各种复杂应用场景，提供完整的硬件驱动层、网络传输层、唯众应用层（Android 和 NET）等教学实训内容；

4）唯众综合案例：基于物联网结合到具体行业的应用案例，提供完整的案例开发手册及相关源码。

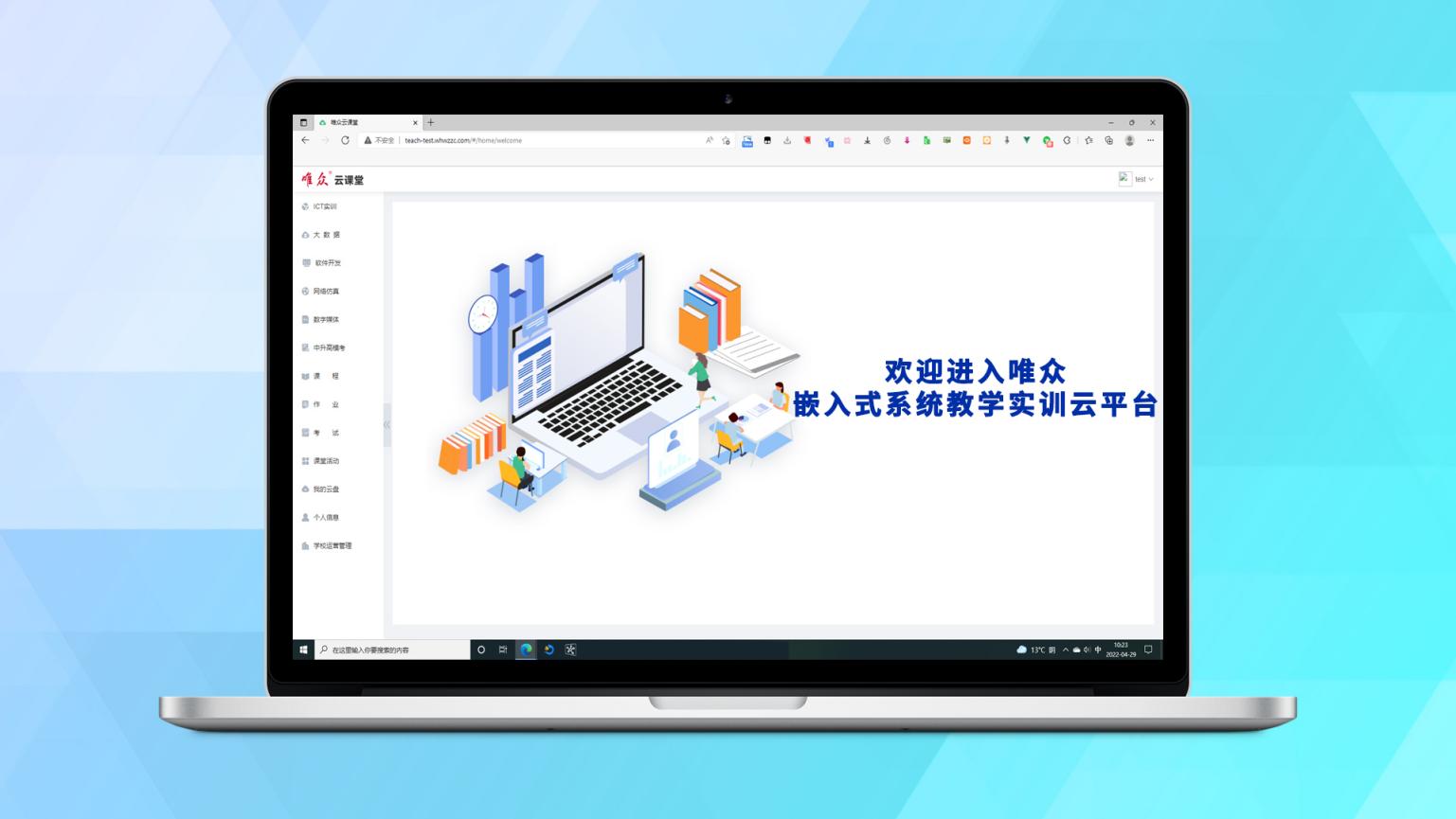

5.教学实训云平台



平台通过引入场景化对象，取代传统的模拟控制，增强了学生对实验的直观认知；通过虚拟现实技术构建的三维场景，远程实时呈现控制对象的状态，显著提升了远程实验的真实感和效果；平台的开放性设计，使得学生可以随时随地通过互联网接入实验，满足了新时代学习者的需求；而实验过程的全程记录与数据分析，为教学评估和持续改进提供了有力支持。

平台的软件系统采用了统一的管理架构，集成了用户管理、场景管理、界面管理、通信管理、硬件管理、文档管理和实验预约等多个功能模块，通过B/S架构实现了学生与实验平台的无缝对接。学生只需通过电脑终端登录软件，即可选择心仪的实验场景和项目，进行实际操作，实时获取硬件状态反馈，最后保存实验成果，整个过程既流畅又高效。

该嵌入式系统教学实训云平台由用户终端、软件系统、服务器、工控机、检测/控制/驱动模块、场景对象和摄像头等组成，通过统一的软件系统实现资源的集中管理与合理分配。教师和学生可根据各自角色，灵活选择实验场景与任务，平台的“分时复用”策略，确保了资源的高效利用，同时也保障了每位学生都能获得充足的实践机会。

平台的可扩展性是其另一大亮点，能够根据教学需求和资源状况，动态添加不同类型的场景化对象，丰富实验内容，满足多样化教学需求。设计理念的先进性、功能的完备性以及实现的可行性，使得该平台不仅能够引领教学实训的未来趋势，更能为学生提供一个既先进又实用的学习环境，促进其技能的全面提升与创新思维的培养。

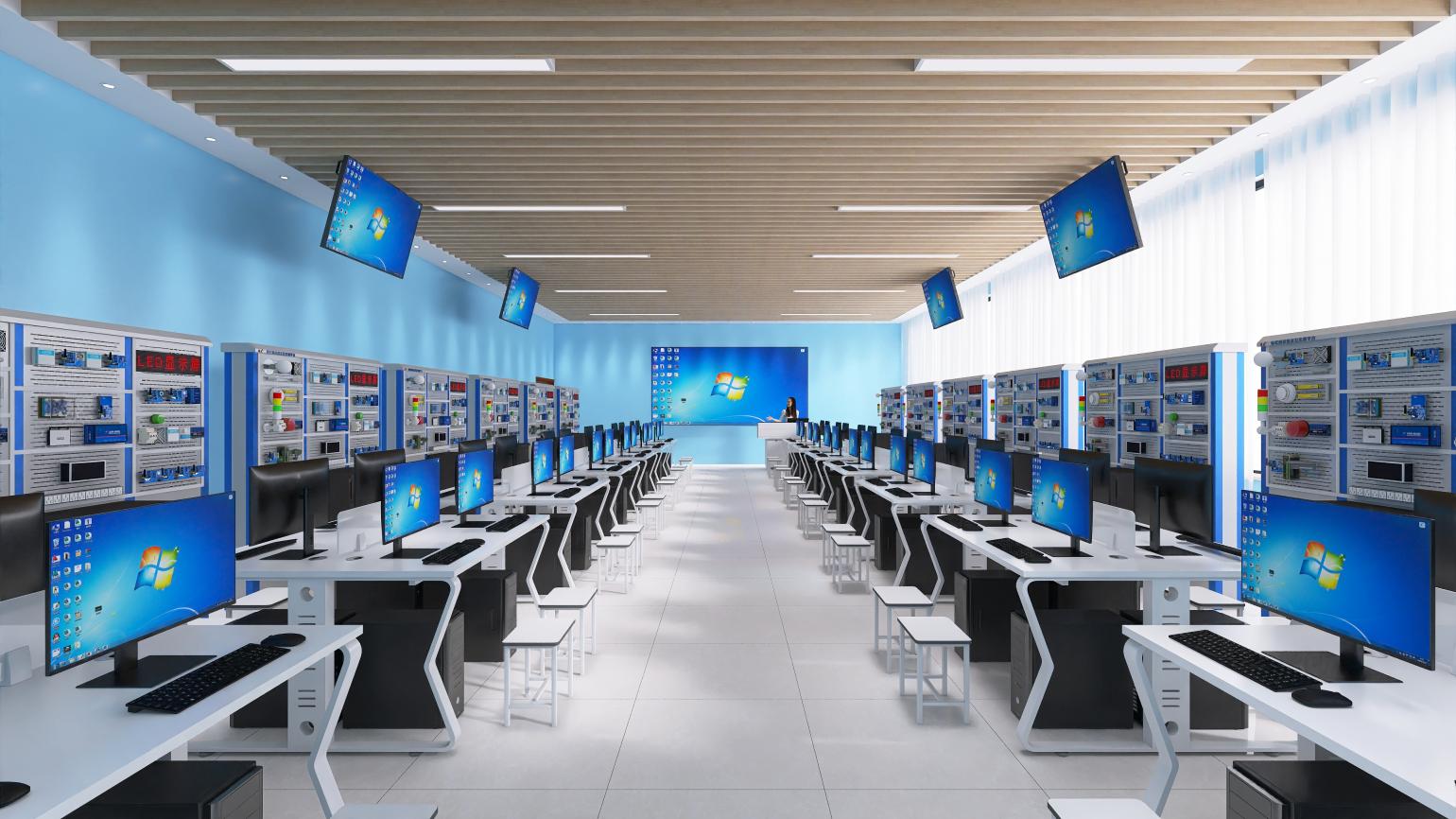

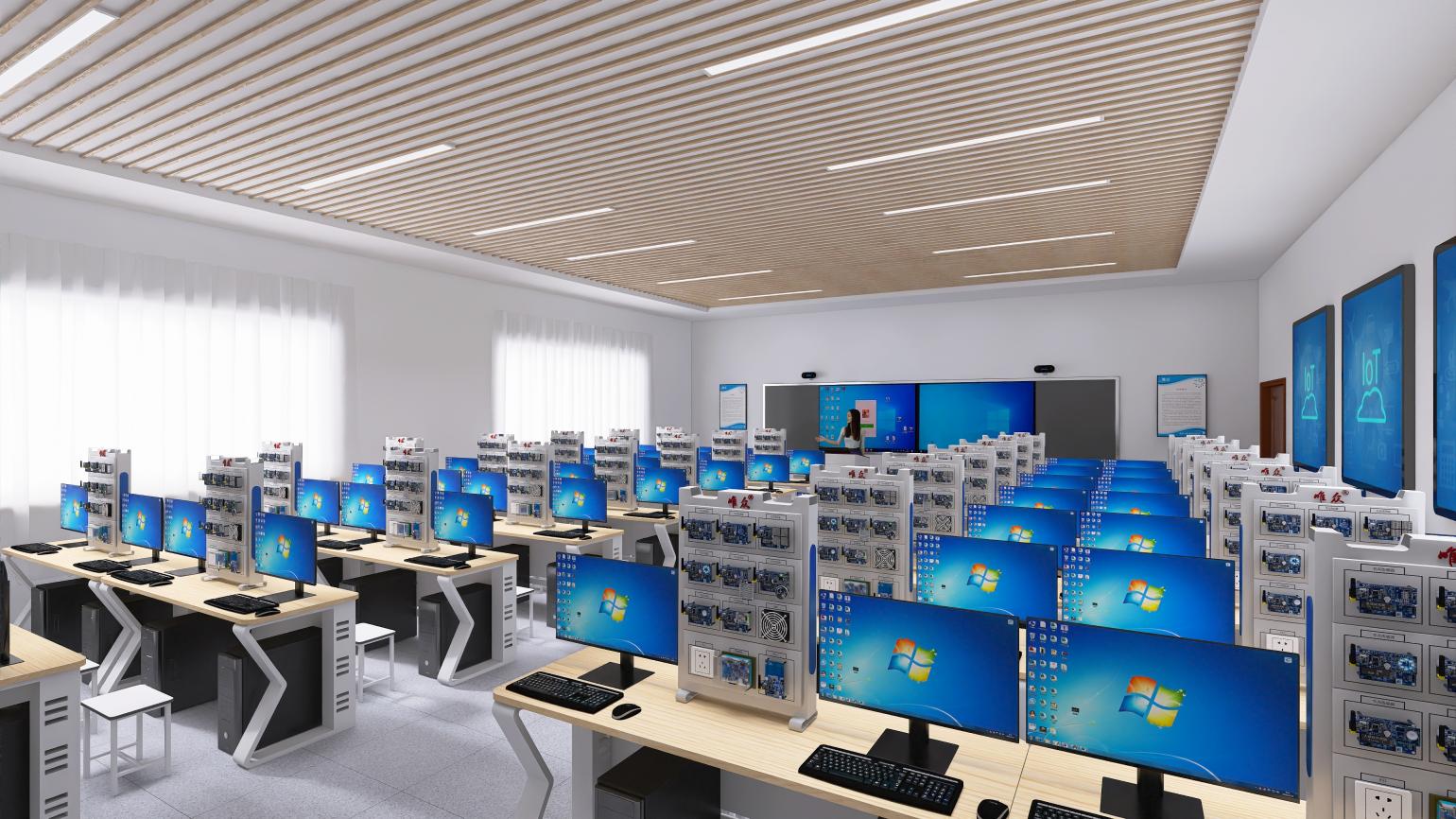

6.嵌入式实训室空间设计
