综合布线实训室解决方案（2025年最新版）

一、综合布线实训室概述

在智慧城市蓬勃发展的时代浪潮下，人工智能、物联网、云计算、大数据等新兴行业如雨后春笋般崛起。网络布线系统作为现代智慧城市、智慧社区、智能建筑、智能家居、智能工厂以及现代服务业的基础性设施与关键神经网络，其重要性不言而喻。实践数据表明，网络系统中 70% 的故障源于布线系统，这直接影响着网络连接的速度与稳定性。因此，当下行业对于掌握网络布线系统安装施工、运维服务等技能的专业人才需求极为迫切。

近年来，各大院校高度重视综合布线技术人才的培育。在信息技术领域，计算机应用、计算机网络技术、网络安防系统安装与维护、通信系统工程安装与维护、楼宇智能化工程技术、物联网技术应用等专业纷纷开设综合布线技术课程，并将其列为专业核心课程以及学生未来就业的重要方向。由此可见，“网络综合布线” 已成为各类高校计算机网络技术专业的必修科目。

综合布线实训室作为专注于网络布线技术培训与实践的专业场所，致力于为学生、工程师以及技术人员打造一个高度模拟真实工作场景的学习环境，助力他们系统学习并熟练掌握网络布线、通信设备安装、调试以及故障排除等关键技能。其具备以下显著特点：

1．设备与工具完备：综合布线实训室配备了种类齐全的网络设备及工具，涵盖交换机、路由器、光纤、铜缆、连接器、测试仪器等。这些设备和工具能够高度还原真实网络环境，为学员提供充足的实践操作机会，让学员在实操中积累经验，提升技能。

2．实验台与工作区合理规划：实训室内设有专门的实验台和工作区，布局设计充分考虑人体工程学与操作便利性，既能容纳各类布线设备和工具，又能确保学员操作过程中的安全性，为学员提供舒适、高效的实操空间。

3．实验项目与教学内容丰富多元：针对不同层次学员的学习需求与培训目标，综合布线实训室精心设计了一系列实验项目和教学内容。内容广泛涵盖网络拓扑设计、布线规范标准、安全设置策略、故障排查方法等多个方面，帮助学员全面深入地掌握网络布线技术，构建完整的知识与技能体系。

4．教学资源丰富且指导专业：实训室配备了丰富的教学资源，包括专业教材、参考书籍、实验指导手册以及视频教程等，为学员提供全面的理论知识支撑与实践指导。同时，实训室还配备了专业的教师和导师团队，他们凭借丰富的行业经验和专业知识，随时为学员答疑解惑，提供技术支持，确保学员在学习过程中少走弯路。

5．仿真环境与虚拟实验助力教学：为了进一步拓展学员的实践机会，降低实验成本与风险，部分实训室引入了虚拟实验环境和仿真软件。学员可以在虚拟网络中进行多样化的实验操作，突破时间和空间的限制，在虚拟环境中反复练习，提升应对复杂网络场景的能力。

综合布线实训室作为培育网络技术专业人才的关键基地，在人才培养过程中发挥着不可替代的重要作用。通过系统的实践操作与理论学习，学员能够扎实掌握网络布线技术，为未来投身网络建设与维护领域奠定坚实基础，成为推动行业发展的中坚力量。

二、综合布线实训室就业前景

在数字化进程飞速推进的当下，大数据技术的迅猛发展为综合布线领域带来了全新变革与机遇。为适配万兆网络的高速传输需求，6A 类、7 类、7A 类布线系统应运而生并得以广泛应用。与此同时，OM3、OM4 多模光纤以及单模光纤凭借其在传输距离和信息安全方面的显著优势，在诸多场景中崭露头角。无论是光纤到桌面、光纤到用户，还是光纤到民用建筑用户单元，都展示出光纤在构建高效通信网络中的关键作用。在住宅小区，光纤与光纤接入系统协同配合，构建起多业务平台，为宽带信息的高速接入奠定了坚实基础。

光纤配线系统的发展紧密围绕用户对业务、网络以及图像的多样化需求。随着网络家庭的普及，光纤因其安全性高、传输速度快、抗干扰能力强以及传输质量卓越等特性，深受市场认可，其广泛应用已成为不可阻挡的行业趋势。在多模光纤应用不断拓展以及大数据行业蓬勃发展的双重驱动下，我国综合布线行业的生产规模近年来始终保持着约 5% 的同比增长态势。

在这一发展趋势下，综合布线系统正朝着更高级别迈进。以太网 PoE 技术和 Cat.6A 类万兆铜缆产品的应用愈发普及，有效提升了布线系统的效能。为进一步解决布线系统效率以及 IT 资源管理等问题，预端接、电子配线架、测试验收等领域的创新技术日益受到市场青睐。据权威预测，到 2027 年，全球结构化布线市场规模有望从 2022 年的 117 亿美元攀升至 150 亿美元，期间年复合增长率达 5.1%。从驱动因素分析，数据中心融合并深度渗透 IT 基础设施市场的发展趋势，成为推动结构化布线系统持续增长的核心动力。

尽管近年来经济增速有所放缓，但随着信息化建设的持续深入推进，综合布线行业依旧保持着超过 5% 的增长率，在整个智能化建设领域中呈现出迅猛发展的态势。当前，综合布线市场已从初步引入阶段稳步迈入良性循环的发展阶段。展望未来，随着光纤在网络家庭中的广泛应用，其独特优势将进一步凸显，推动综合布线行业迈向新的高峰。这一蓬勃发展的行业态势，也为综合布线实训室培养的专业人才提供了广阔的就业前景与发展空间。

三、综合布线系统安装与维护职业技能要求

3.1 职业技能等级划分

综合布线系统安装与维护的职业技能等级依据从业者的专业知识、实践能力以及应对复杂项目的水平，划分为初级、中级、高级三个层级，各层级呈依次递进关系，高级别完全涵盖低级别所需的职业技能，并且在技能深度、广度和复杂度上实现进一步拓展。

【综合布线系统安装与维护】（初级）：主要负责小型且相对简单的住宅建筑场景下的综合布线工作，包括教室、宿舍、阅览室、办公室、会议室、车间、商店、旅馆以及小型公司等场所的配线子系统相关任务。需在工作前期完成工具与材料的准备，依据住宅建筑综合布线系统的设计要求，熟练进行线缆敷设、信息插座安装等基础操作，实现项目的安装与调试。在项目执行过程中，能够及时发现并处理常见的线路连接故障、信号不稳定等问题，确保系统正常运行。项目完成后，运用基本测试工具进行测试验收，做好项目文档整理与管理工作，保障住宅内综合布线系统的稳定运行与维护。

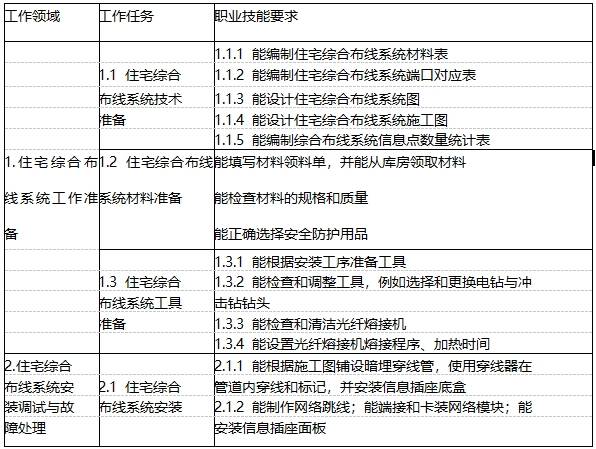

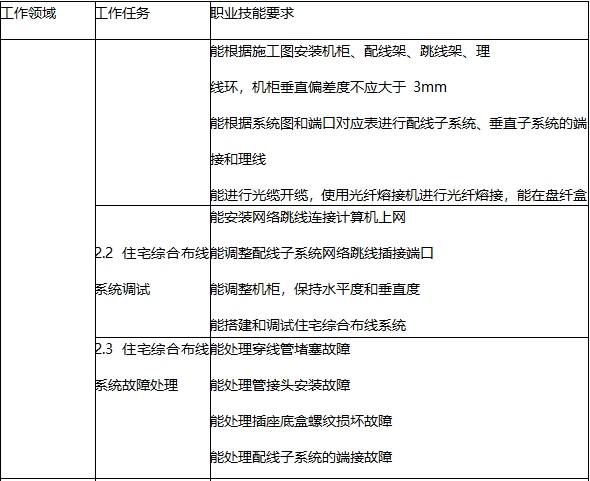

表 1 综合布线系统安装与维护职业技能等级要求（初级）

【综合布线系统安装与维护】（中级）：工作范畴扩展至更大规模和更复杂的建筑物综合布线，如教学楼、宿舍楼、图书馆、办公楼、商场、厂房、酒店大楼以及中型公司等。除了涵盖初级的配线子系统工作外，还需承担干线子系统的相关任务。在工作准备阶段，要进行更深入的现场勘察与方案规划。安装调试过程中，能够精准完成干线线缆的铺设、设备间的连接与调试等工作，确保不同楼层和区域之间的信号高效传输。面对更复杂的故障类型，如不同子系统之间的兼容性问题、传输性能下降等，具备独立排查和解决的能力。在项目测试验收环节，运用专业测试设备进行全面检测，依据行业标准和项目要求，对综合布线系统的性能进行评估，并做好项目后期的维护管理工作，保障建筑物综合布线系统长期稳定运行。

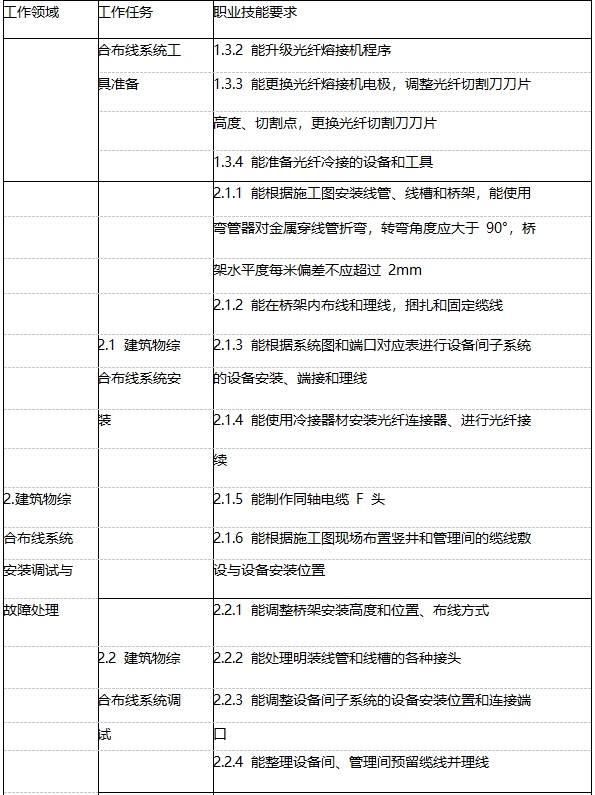

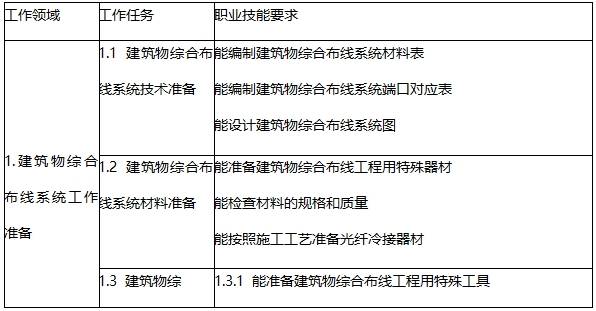

综合布线系统安装与维护职业技能等级要求（中级）

【综合布线系统安装与维护】（高级）：主要负责大型建筑群综合布线项目，服务对象包括大学、职业院校、中小学、政府机构、航站楼、客运站、医院、工厂以及大型公司等。涉及建筑群子系统、干线子系统、配线子系统以及新技术应用等全方位的综合布线工作。在项目筹备阶段，能够根据建筑群的整体布局和功能需求，制定详细且合理的综合布线规划方案，充分考虑不同建筑之间的互联互通以及未来的业务拓展需求。在项目实施过程中，熟练运用先进技术和高端设备，完成复杂的布线施工、设备安装与调试工作，确保系统具备高性能、高可靠性和高扩展性。能够应对各种复杂的技术难题和突发状况，如跨区域的信号干扰、多系统融合的技术挑战等，并迅速提出有效的解决方案。在项目测试验收时，运用先进的测试技术和手段，对综合布线系统进行全面、深入的性能测试和评估，确保系统满足严格的行业标准和客户需求。同时，负责新技术在综合布线系统中的应用探索与实践，推动综合布线系统的技术升级和创新发展，保障建筑群综合布线系统的高效稳定运行与长期维护。

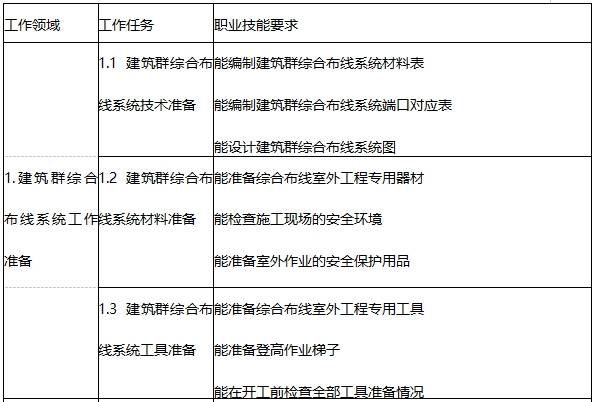

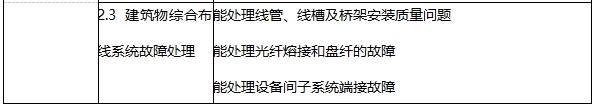

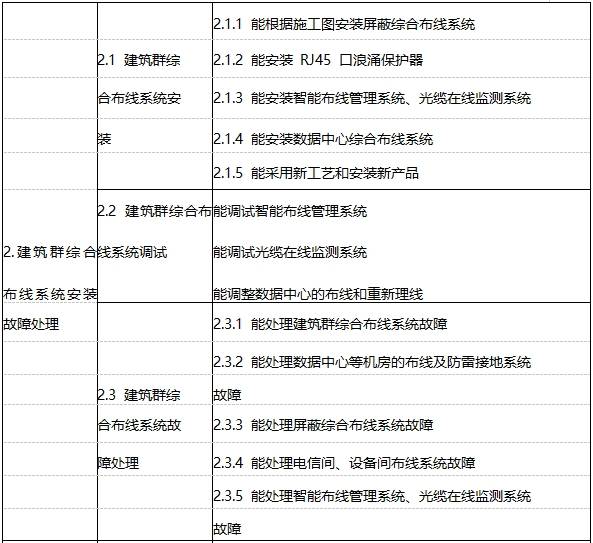

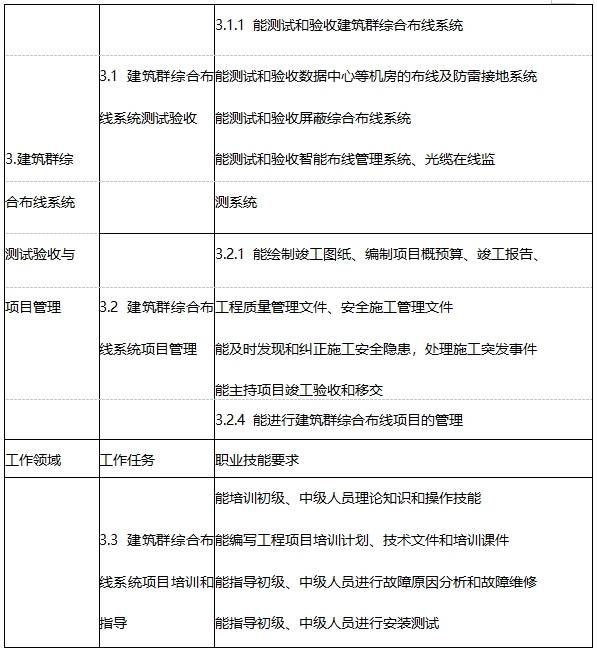

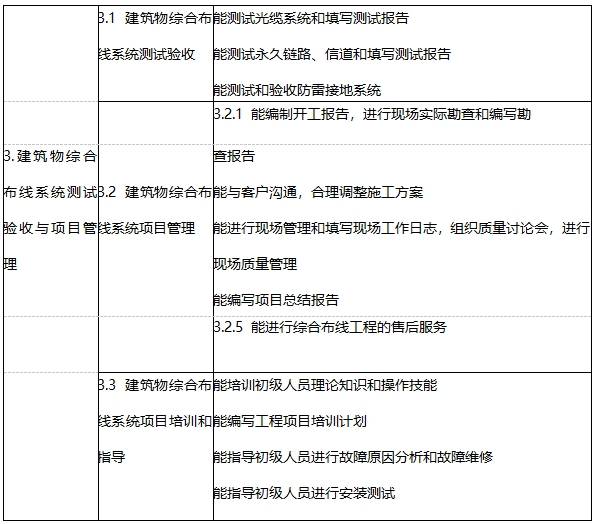

综合布线系统安装与维护职业技能等级要求（高级）

四、唯众综合布线实训室建设理念

武汉唯众智创科技有限公司在构建综合布线实训基地时，秉持着打造集 “教、学、做” 高度融合的教学环境与校内生产性实训基地的核心理念。从演示实践教学，让学生直观了解综合布线的基础原理与操作流程；到基本技能训练实践教学，帮助学生扎实掌握布线的各项基础技能；再到工程项目实训实践教学，基于综合布线工程实际工作过程开展教学，为综合布线技术课程教学提供了全面、系统的整体实践教学解决方案，充分彰显了职业教育的特色与优势。

实践导向，技能为本：我们深信实践是提升学生专业能力的关键路径。综合布线实训室以实践为核心，为学生创造大量实际操作机会，让学生在实操中熟练掌握布线技术、网络配置以及故障排除等实用技能，切实提升学生的动手能力与解决实际问题的能力。

1．创新教学，激发潜能：注重教学模式与方法的创新，将理论教学与实践操作紧密结合，采用项目驱动式教学法。通过真实项目案例引导学生在解决实际问题的过程中主动学习、不断探索，从而激发学生的创新意识，提升学生将知识应用于实际的能力。

2．紧跟前沿，技术领航：时刻关注信息技术发展的前沿动态，在实训室中配置最新、最先进的设备与工具。确保学生能够接触并熟悉当下最前沿的网络技术与设备，为学生未来步入职场，在快速发展的行业中立足与发展筑牢根基。

3．团队协作，共同进步：高度重视团队合作与沟通能力的培养。在综合布线实训室中，设置多样化的合作学习场景，鼓励学生以团队形式完成项目任务，共同攻克难题。通过相互协作，学生学会倾听他人意见、发挥各自优势，培养强烈的团队意识与团队精神。

4．应用导向，服务社会：将信息技术的应用能力培养作为重点。综合布线实训室着重提升学生的实际操作能力与问题解决能力，使学生能够灵活运用所学知识，积极投身于社会和行业的信息化建设，为推动行业发展贡献力量。

5．教学相长，共同发展：强调教师与学生共同成长。教师不再仅仅是知识的单向传播者，更是学生学习旅程中的引导者与伙伴。通过与学生的密切互动和深度交流，教师能够及时了解学生的学习需求，不断改进教学方法，提升教学效果，促进学生的全面发展。

在高职院校综合布线实训室的建设过程中，我们将始终坚守以上理念，全力打造一个现代化、实用性强且应用导向明确的实训平台。为学生提供优质丰富的教学资源与舒适良好的学习环境，助力学生在信息技术领域崭露头角，实现个人价值与职业理想。

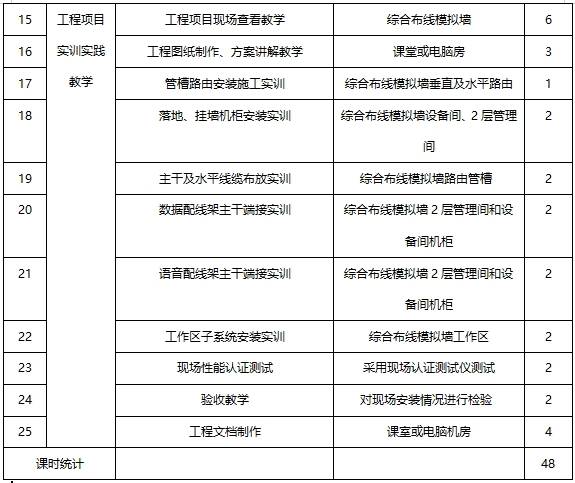

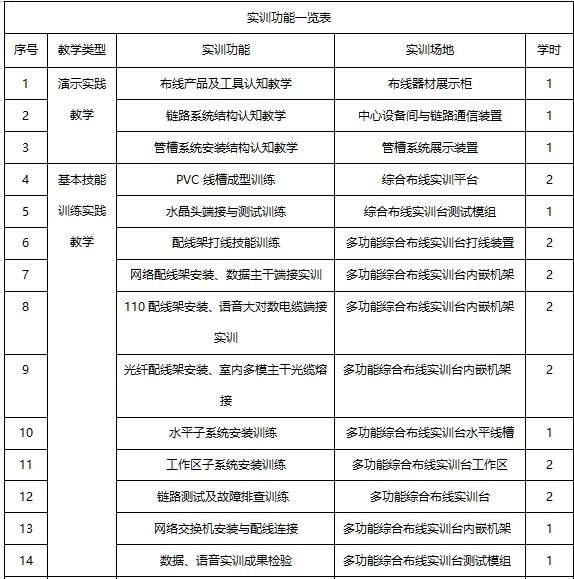

实训室实训功能一览表

五、综合布线实训室设计效果图

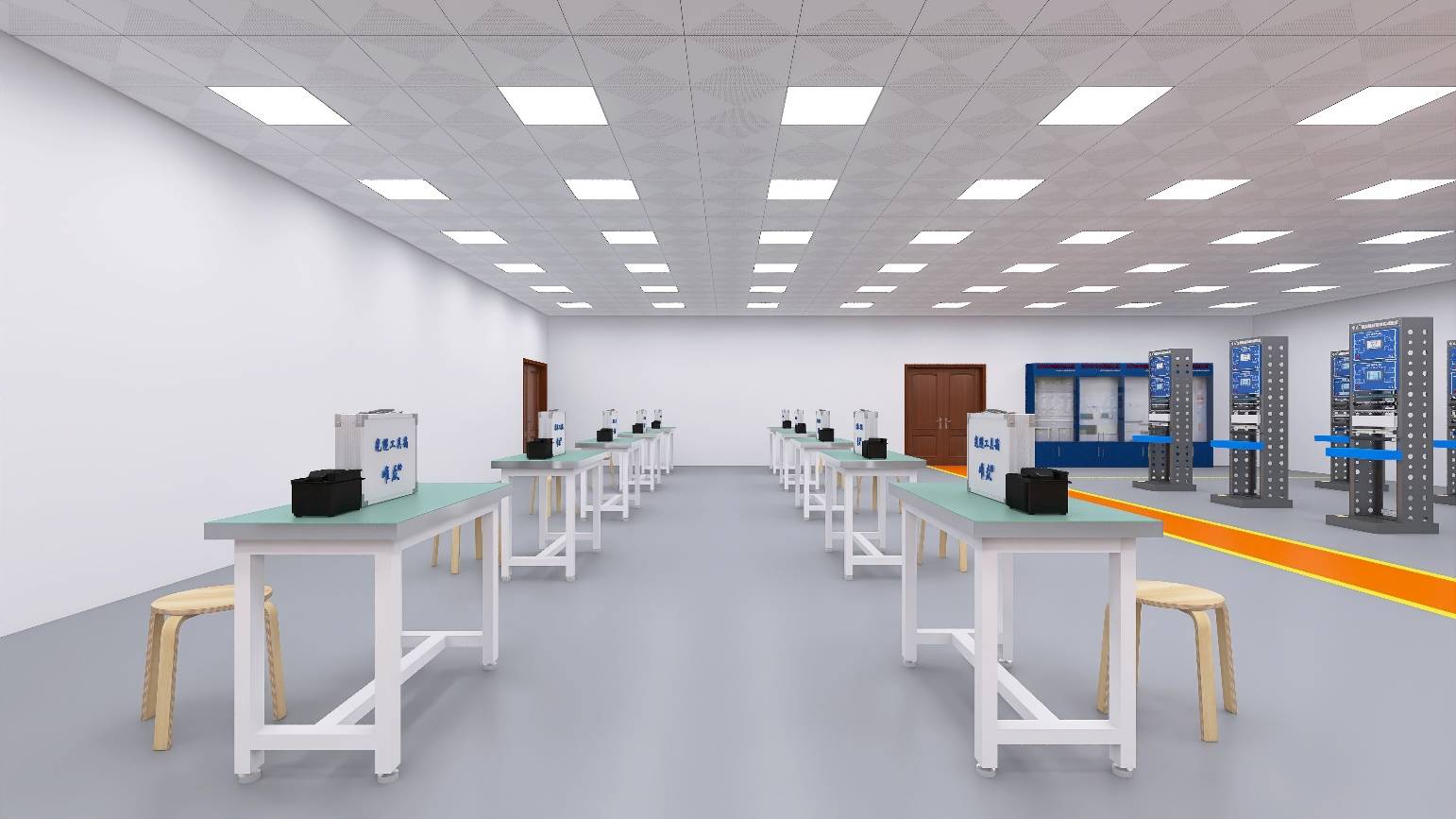

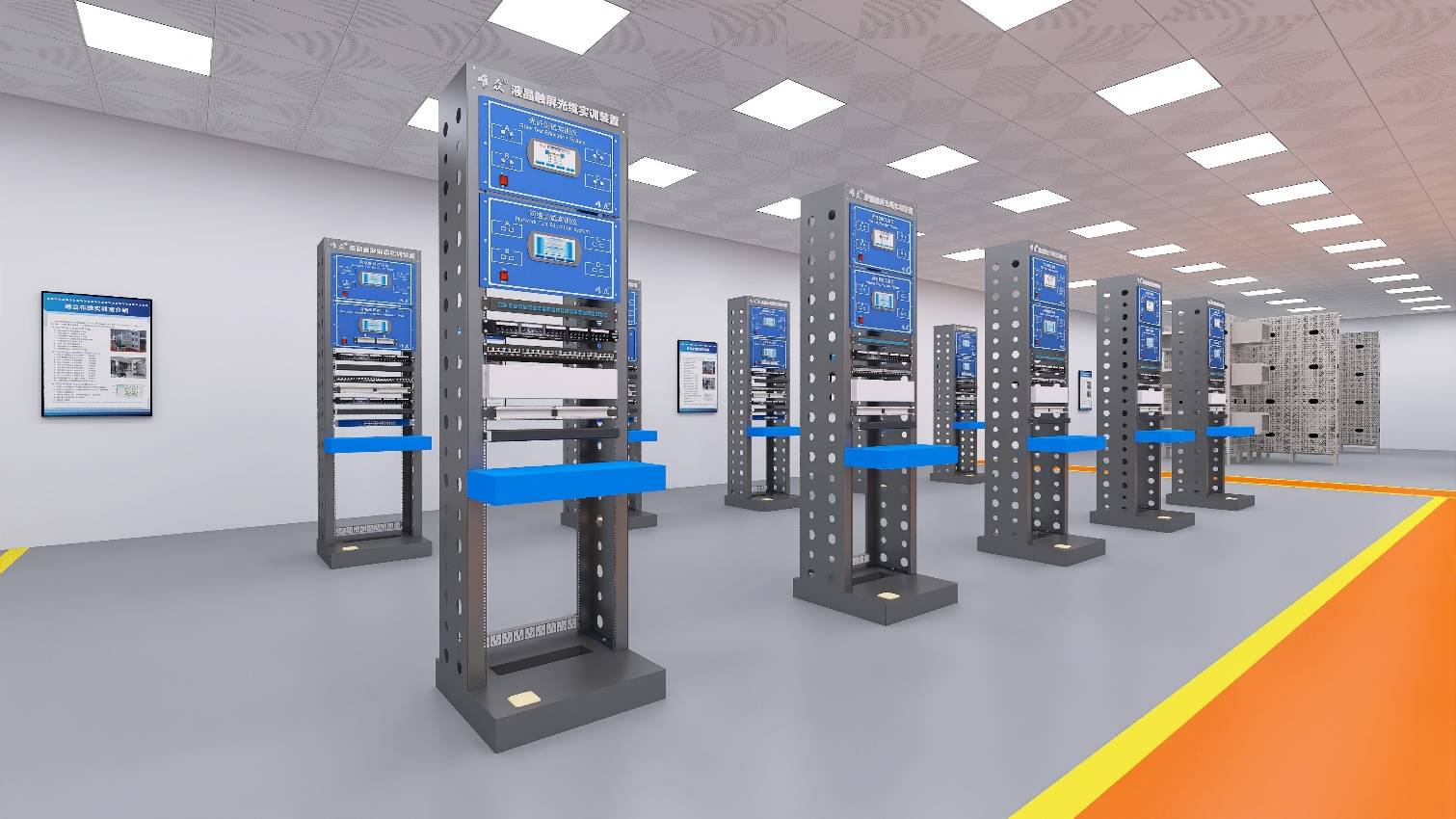

综合布线实训室场景布局图

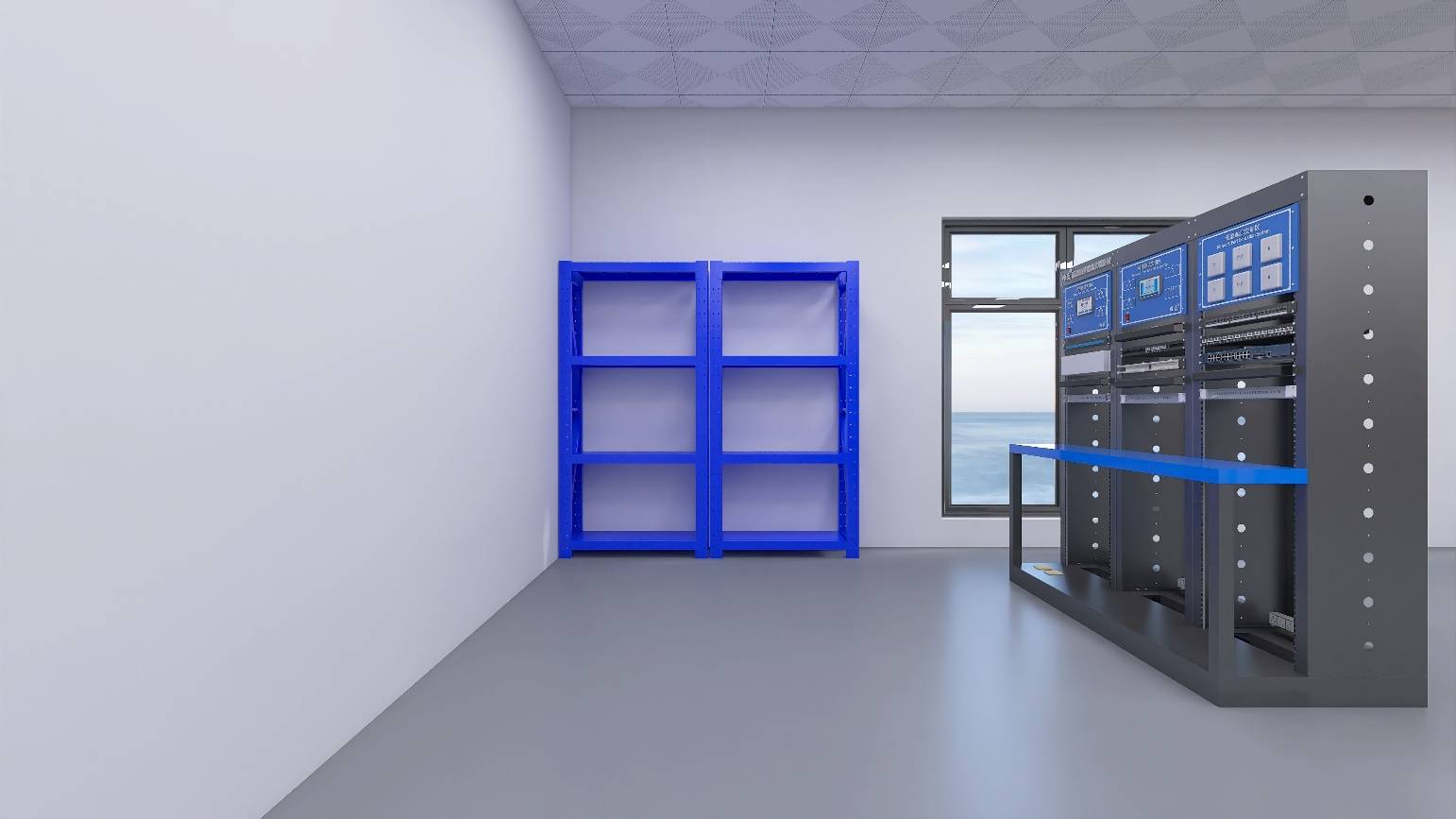

基础实训区

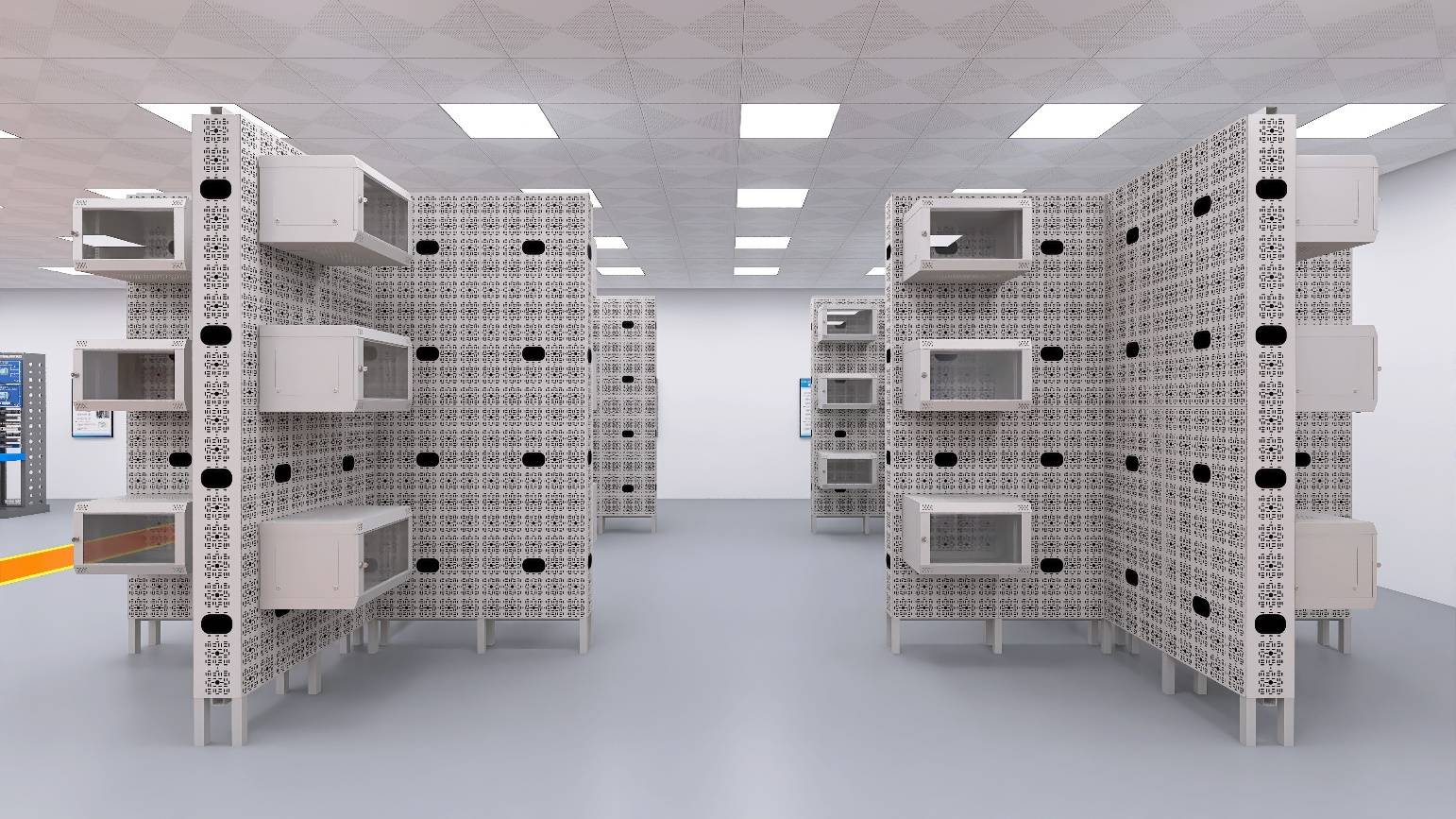

项目实训区

项目实训区

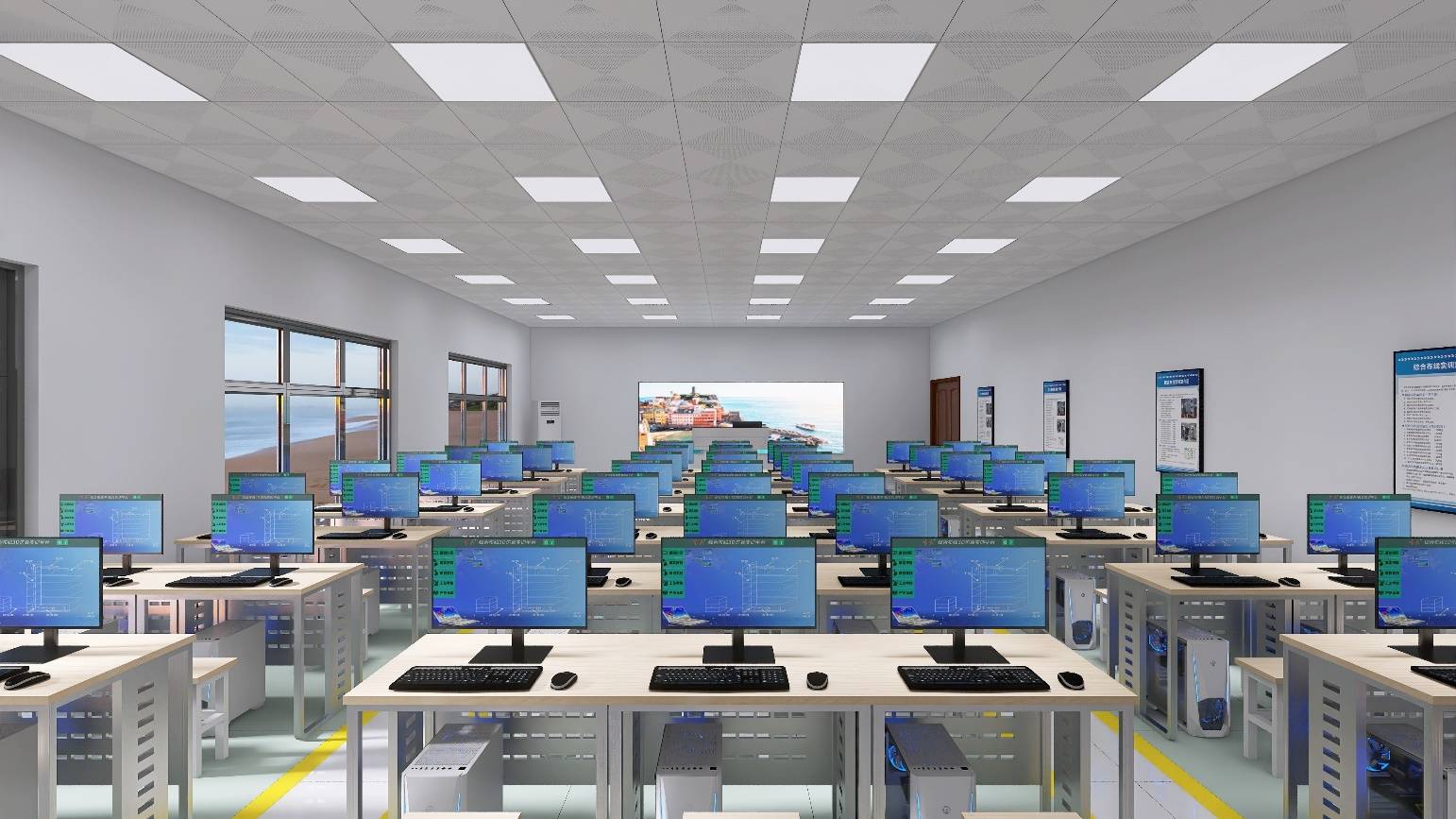

理论教学区

耗材存放区

六、唯众综合布线实训室介绍

在综合布线领域，一所功能完备的实训室通常涵盖基础理论知识学习、基础技能实训以及工程项目实践这三大核心功能板块，各板块相互关联、层层递进，共同构建起一个全面且系统的教学实践体系。

1．基础理论知识学习：此部分作为知识根基，汇聚了各类丰富资料，包括专业教材、高清图像、详细录像以及实物样品等，旨在全方位呈现综合布线系统工程所涉及的基础理论知识与产品展示。通过这些多元的学习资源，学生能够系统地了解综合布线的基本概念、原理、标准规范以及各类产品特性，为后续的实践操作筑牢理论基础。

2．基础技能实训：主要依托专业实训装置，为学生提供对各类布线产品进行基本安装和操作的实践机会。学生在这一环节中，能够亲自动手操作，熟练掌握线缆敷设、信息插座安装、线缆端接等基础技能，培养严谨的操作规范和动手能力，将理论知识转化为实际操作能力，为参与更复杂的工程项目实践做好准备。

3．工程项目实践：这是综合布线实训室的关键环节，分为实际工程项目教学和模拟工程项目教学。

l 实际工程项目教学：属于实习型教学模式，学生直接参与真实的布线工程项目，在实际工作场景中积累项目经验，了解项目从规划、设计到实施、验收的全流程，提升解决实际问题的能力和团队协作能力。

l 模拟工程项目实践教学：在经过精心深化设计的模拟布线工程环境中展开，为学生提供全方位的训练。学生能够在模拟环境中进行布线工程各个子系统的设计，如建筑群子系统、干线子系统、配线子系统等；进行路由的规划与管理；开展设备安装、调试以及系统测试等工作，从而全面提升学生在布线工程设计、管理和实施方面的综合能力 。

通过这三个功能部分的有机结合，综合布线实训室能够为学生提供从理论到实践、从基础到复杂的完整学习路径，有效提升学生的专业素养和综合能力，满足行业对综合布线专业人才的需求。

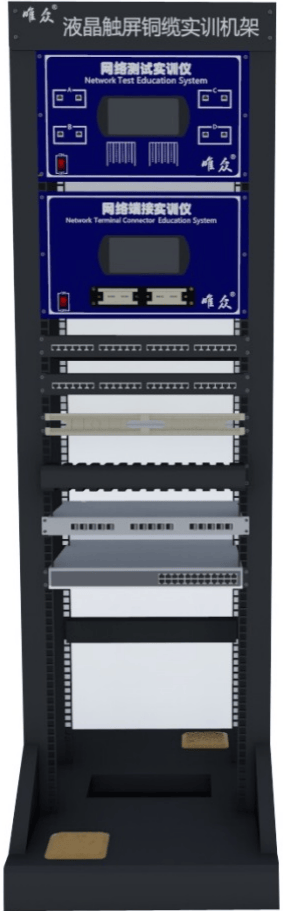

6.1 综合布线液晶触屏铜缆实训装置

产品型号：WZ-DCTP121

外型尺寸：长530mm，宽585mm，高2000mm

电压/功率：220V

配套设备

开放式机架-1套

7寸液晶触屏网络测试实训仪1台

7寸液晶触屏网络端接实训仪1台

4组RJ45测试

48组端接测试

24口非屏蔽网络配线架1个

110型语音配线架1个

理线架1个

数据交换机1个

PDU电源插座1个

实训人数：每台设备能够满足2-4人同时实训

实训课时：22课时

实训功能：

1) 各种屏蔽、非屏蔽网络网络跳线制作与测试实训。

能够同时测量4根屏蔽或非屏蔽的RJ45网络跳线的每芯电气连接性能，包括三类、五类、超五类、六类等网络跳线。也能够同时测量2根屏蔽和2根非屏蔽的RJ45网络跳线的每芯电气连接性能。

2) 各种屏蔽、非屏蔽网络水晶头、网络模块、网络配线架端接原理和技能实训。

3) 各种屏蔽永久链路、非屏蔽永久链路的搭建与测试技能实训。

4) 进行110型通信跳线架和五对连接块的端接原理和技能实训。

5) 进行25对大对数电缆的端接原理和技能实训。

6) 进行25对大对数电缆永久链路的搭建与测试技能实训。

7) 立柱和顶帽等具有穿管布线和安装网络信息插座的实训功能。

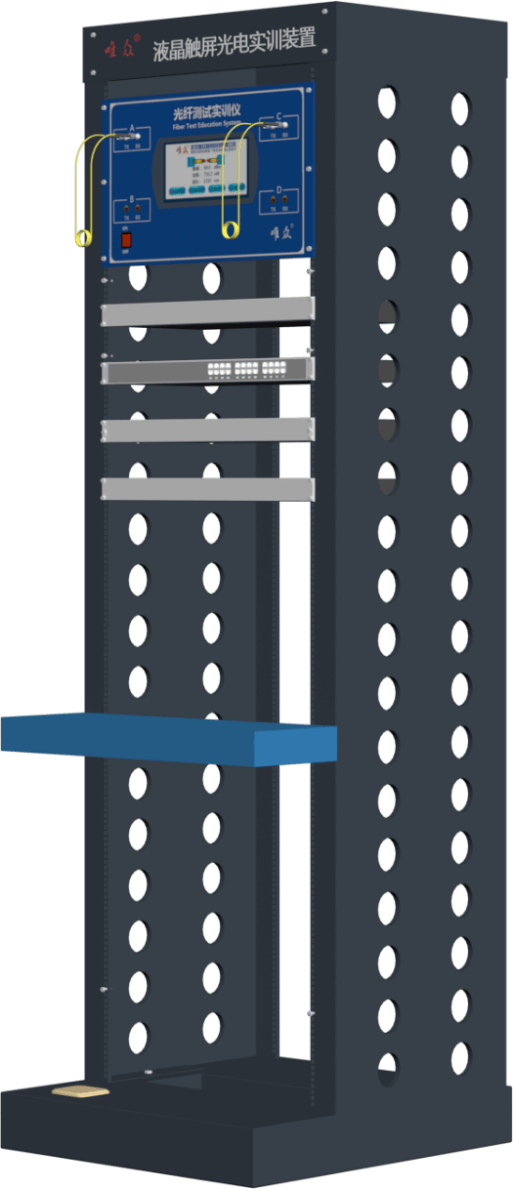

6.2综合布线液晶触屏光缆实训装置

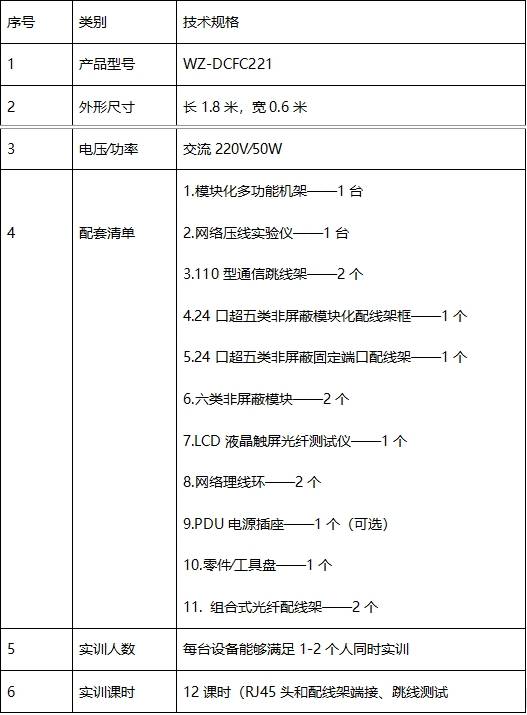

产品配置：

实训功能：

1）装置可进行光缆配线和熔接实训、光纤性能测试实训

2）两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。既能安装室外光缆，也能安装室内光缆

3）能够进行光纤、光缆识别实训，光纤熔接工具识别实训，光纤接续操作实训，光纤端子与光配线架和机柜拆装实训，盘纤操作实训

4) 7寸液晶触摸屏可以用来显示测试结果，在实时精确显示被测光纤衰减值的同时还有图标形像显示被测光纤的通断状态，支持850nm、980 nm、1310 nm、1550 nm共四种光纤波长选择，检测测试光纤跳线衰减和通断

5）光纤跳线连接操作实训，多模光纤性能测试实训，单模光纤性能测试实训

6）开放式机架立柱具有桥架布线实训功能和安装网络插座功能

7）设备两侧立柱预设穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能

8）结合唯众其它实训设备，能够搭建多种网络链路和测试链路的平台进行实训

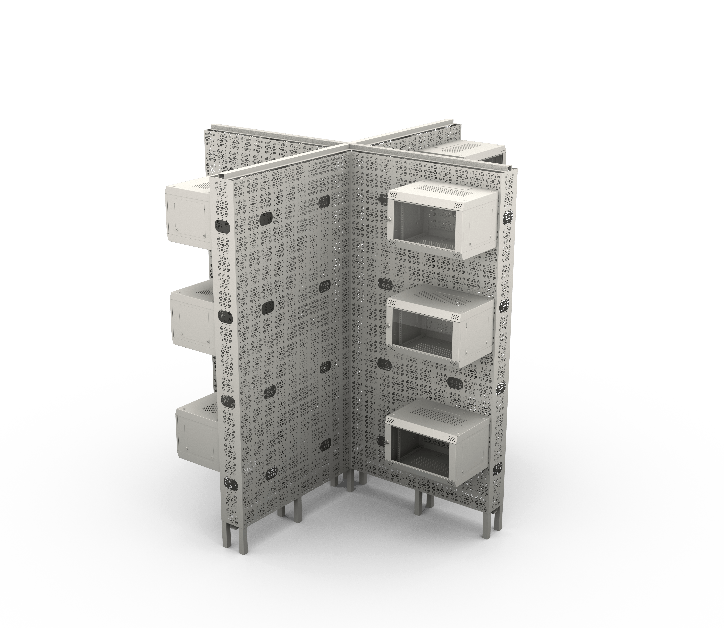

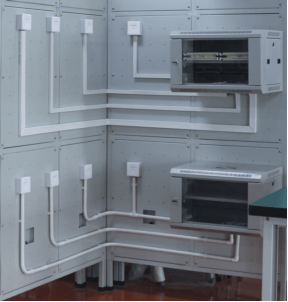

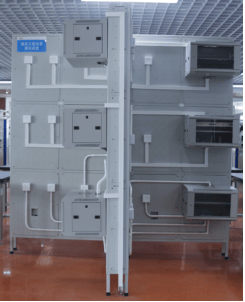

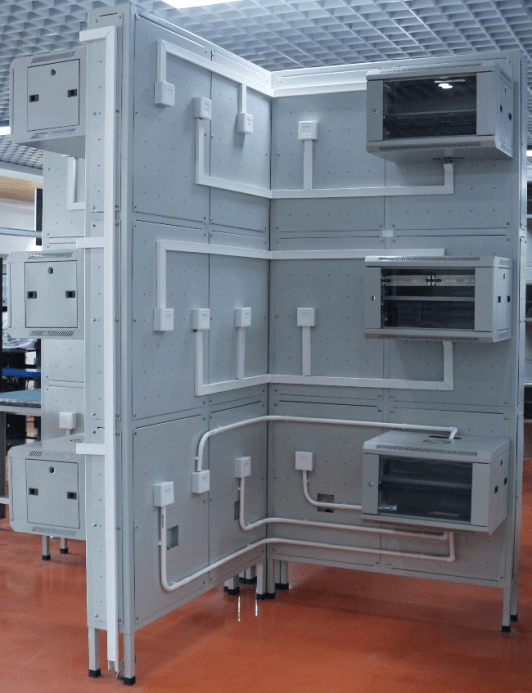

6.3 综合实训平台模拟墙

产品型号：WZ-TSM-04

外型尺寸：每面墙长2.6M，宽1.2M

实训人数：每台设备能够满足多组或全班人同时实训

实训课时：24课时

产品特点：

1) 实训装置为国家专利产品，模块化设计，可任意组合，体积庞大，美观漂亮，适合各种教室安装。

2) 实训装置为全钢结构，全部为模块化设计，自由组合，方便扩展和拆卸，无铆钉，不用钻墙打孔即可安装完成，预设各种网络器材安装螺孔和穿墙布线孔，无尘操作，突出工程技术原理实训。

3) 能够模拟进行综合布线工程各个子系统的关键技术实训。

4) 能够进行万种布线路由设计和实训操作，并且实训一致性好。

5) 能够进行各种线槽或桥架的多种方式安装布线实训。

6) 能够进行各种线管的明装或暗装方式的安装布线实训。

7) 能够保证>10000次的实训。

8) 每个角区域模拟三层结构，配套3个机柜，模拟3个配线子系统。

9) 可采用十字、E字、T字连接方式布局，教室利用率最高，设备利用率最高，性价比最高，实训方式最多，采光最好，管理方便。

实训功能：

1）能够模拟进行多种综合布线路由设计和操作，具有综合布线工程技术设计、实训、展示、测试、考核平台等功能

2）能够进行各种线管、线槽的明装或者暗装方式的安装布线实训

3）能够模拟三层楼宇结构、结合配套机柜，可模拟综合布线系统七大子系统真实工程环境

4）结合唯众其它实训设备，能够模拟各类双绞线、室内外光纤敷设、链路、端接测试实训

5）具有综合布线垂直系统、水平子系统、工作区子系统、设备间子系统等内容的展示功能

6）能够扩展为智能化管理系统、电气工程技术等多种实训平台。

1、工作区子系统布线实训

真实模拟建筑物内工作区子系统布线环境，进行以下实训：

☆ 各种信息底盒、模块、面板的安装和穿线、压接模块实训。

☆ 工作区墙面的线槽、线管的安装固定实训。

☆ 信息模块---各种信息设备跳线的制作和连接实训。

2、水平子系统的安装和布线实训

真实模拟建筑物内水平子系统的墙面、桥架等部位的布线环境，进行以下实训：

☆ 各种线槽、线管在墙面的水平固定安装、穿线、接头连接和数据电缆布线实训。

☆ 各种线缆线槽在桥架中的水平固定、穿线、接头连接和数据电缆布线实训。

3、管理间子系统的安装和布线实训

模拟建筑物内楼层管理间子系统的墙面、桥架、竖井等部位的布线环境，进行以下实训：

☆ 各种线槽、线管在墙面的水平固定安装、穿线、接头连接和数据电缆布线实训。

☆ 壁挂信息设备机的安装，机柜内理线架的安装实训。

☆ 机柜内理线架埋线、线缆压接、打号、测试等实训。

4、垂直子系统的安装和布线实训

真实模拟建筑物内各层管理间的墙面和竖井环境，进行以下实训

☆ 各种线槽、管在竖井内或建筑物墙面垂直固定、穿线和接头连接实训。

☆ 各种镀锌管的垂直固定和数据线、缆的捆扎和固定实训。

5、设备间子系统的安装和布线实训

真实模拟建筑物内每栋楼的设备间环境，进行以下实训：

☆ 落地式信息机柜设备、各种交换、路由设备的安装，机柜内理线架的安装实训。

☆ 机柜内理线架埋线、线缆压接、打号、测试等实训。

☆ 整栋大楼的各类线缆汇总、编号、测试实训。

6、建筑群子系统的安装和布线实训

7、模拟各种永久链路实训和测试功能。

8、强大的扩展功能，能够扩展为智能化管理系统、电气工程技术等多种实训平台。

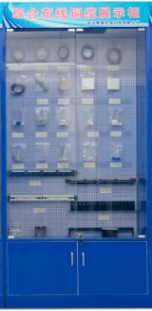

6.4 铜缆展示柜

设备全面展示了综合布线工程中常用铜缆、网络模块、面板、配线架及配件。

实训功能：

1) 组合板式结构，上部展柜，下部储物柜。

2) 导轨式挂件展板+钢化玻璃门结构。

3) 钢化玻璃门，螺丝固定，安全结实。

4) 配套全部器材名称标签和用途，容易辨认和学习。与综合布线项目完全一致的常用铜缆，方便认识学习。

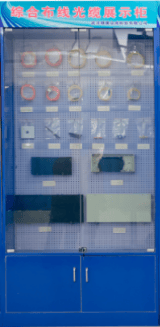

6.5 光缆展示柜

设备全面展示了综合布线工程中常用光缆、各种光跳线、法兰、光模块及配件。

实训功能

1) 上下组合板式结构，上部展柜，下部储物柜。

2) 导轨式挂件展板+钢化玻璃门结构。

3) 钢化玻璃门，螺丝固定，安全结实。

4) 配套器材名称标签和用途，容易辨认和学习。与综合布线项目完全一致的常用光缆，方便认识学习。

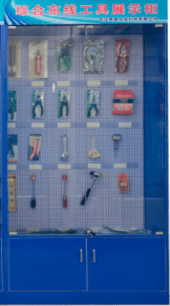

6.6 工具展示柜

设备全面展示了综合布线工程中常用常用J45、RJ11施工常用工具。

实训功能：

1) 上下组合板式结构，上部展柜，下部储物柜。

2) 导轨式挂件展板+钢化玻璃门结构。

3) 钢化玻璃门，螺丝固定，安全结实。

4) 配套器材名称标签和用途，容易辨认和学习。与综合布线项目完全一致的常用工具，方便认识学习。

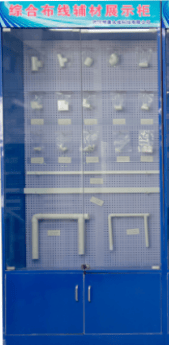

6.7 辅材展示柜

设备全面展示了综合布线工程中常用常用线槽、线管等配件。

实训功能：

1) 上下组合板式结构，上部展柜，下部储物柜。

2) 全钢多功能螺孔展板+钢化玻璃门结构。

3) 钢化玻璃门，螺丝固定，安全结实。

4) 配套器材名称标签和用途，容易辨认和学习。与综合布线项目完全一致的常用辅材，方便认识学习。

6.8 光纤熔接机

彩色LCD显示屏，同时观察X轴、Y轴方向光纤

光纤放大倍数大，纤芯清晰可见

多种纤芯对准方式：纤芯对准、包层对准、手动对准

9 秒熔接时间，30秒加热时间

丰富的操作界面，内性化、智能化菜单设计

深凹式防风盖，在15m/s的强风下能进行接续

5000米海拨高度，保证高原地区熔接质量

典型情况下300次循环操作

6.9 光纤热熔工具箱

综合布线布线全套教学、大赛、实训工具。工具箱采用铝板外壳和圆弧型材，内部设置有专门的成型内衬固定工具,牢靠，存取方便。包含产品：双口光纤剥线钳1把、罗屏汉1把、凯夫拉剪刀1把、光缆松套管开剥器1把、钢丝钳（7寸）1把、斜口钳（6寸）1把、活动扳手（8寸）1把、光缆加芯剪断钳1把、18件组合螺丝刀1套、增强型工具箱385*275*110MM 1个、光缆横向开剥刀1把、精密钟表螺丝批组1套、新型带锁酒精泵1个、吹气球还清洁毛刷1个、高亮度手电筒1个、精密摄子1个、实用电工刀1个、3.5米卷尺1个、黑色记号笔1支。

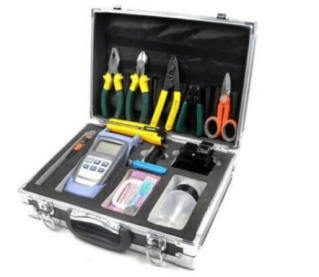

6.10 光纤冷接工具箱

光纤冷接全套教学、大赛、实训工具，至少包含光纤剥线钳，红光笔，光纤切割刀等10种工具。工具箱采用铝板外壳和圆弧型材，内部设置有专门的成型内衬固定工具，牢靠，存取方便。包含产品：光功率计红光笔1套、切割刀1套、无层纸1袋、工具箱1套、双口米勒钳1把、皮线开剥器1把、导轨条1组、酒精泵1个、收纳盒1套、调刀工具1套、凯夫拉剪刀1把、虎口钳1把、斜口钳1把、美工刀1把、红光笔笔袋1个。

6.11 铜缆工具箱

综合布线布线全套教学、大赛、实训工具。工具箱采用铝板外壳和圆弧型材，内部设置有专门的成型内衬固定工具,牢靠，存取方便。包含产品：工具箱1套、老虎钳1把、斜口钳1把、尖嘴钳1把、美工刀1把、裁管刀1把、线槽剪1把、弯管器1根、3m钢尺1把、一字螺丝刀1把、十字螺丝刀1把、剥线刀1把、打线钳1把、五对打线钳1把、通断测试仪1把、9V电池1介、电缆剥线钳1把、双用网络压线钳1把。

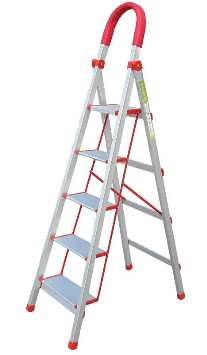

6.12人字梯

产品尺寸：157*83*52.5cm；收纳尺寸：166*52.5*5cm；产品承重：150kg；产品说明：软胶防滑扶手，扶手加长，登高安全，软件扶手套握感舒适，防止打滑，橙色金属踏板连接，踏板与支架采用金属而塑料连接加倍稳固耐用，背面采用十字加强支架提高稳定性，样子正面增加一根加固横杆，稳定性加倍，软性马蹄胶套，不伤地板，底部有防滑槽使用放心。

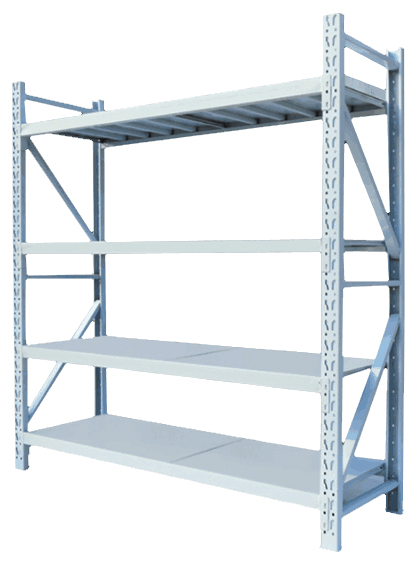

6.13 管材存放架

冷轧钢板，中型 每层150-200公斤(平铺承重，不能是单点承重，规格越长承重越小），可上下自由调节，蝴蝶孔安装更便捷，横梁上有卡件，直接卡在立柱的蝴蝶孔，安装方便，不需要任何螺丝。

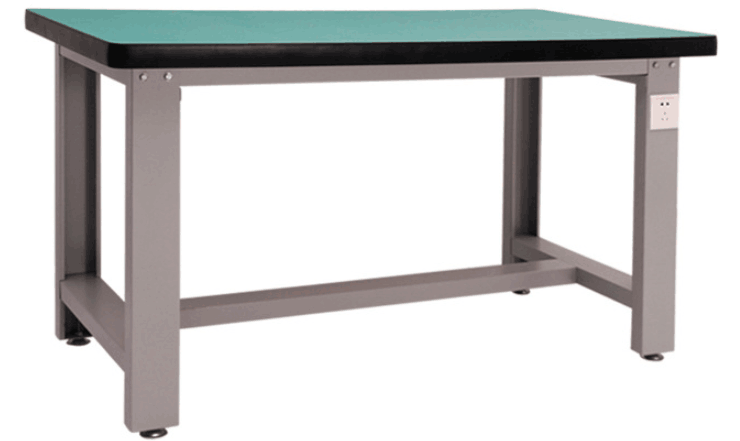

6.14 操作台

尺寸：1200*600*800,台面采用50MM复合台面，上面3MM高分子胶皮，基材密度板，采用胶合热压而成，承载1000公斤，钢架部分选用宝钢优质冷轧板，厚度1.5MM，6道折弯而成，横梁预留固定柜吊柜孔位，方便安装使用，钢架预留5孔插座孔，钢架表面9工位前处理后环氧树脂静电喷涂，涂层附着力强，耐腐蚀，光滑细腻，不易脱落，为防止地面不平，底部加装调节脚，便于改善地面不平导致的不平问题。

七、综合布线3D仿真实训平台

唯众综合布线 3D 仿真实训平台，深度扎根于现实计算机网络综合布线工程，充分运用先进的 3D 虚拟现实技术，以 3D 虚拟 Unity 平台为依托，通过高度模拟和还原现实中的结构化布线工程，精心构建出一个沉浸式的虚拟 3D 立体工程场景。在这个虚拟环境中，学生能够操控个性化的 3D 虚拟化身，全方位、无死角地探索结构化布线的每一处细节，场景形象逼真，细节刻画细致入微，带来身临其境般的学习体验。

该平台秉持 “互联网 + 企业实践业务型” 的创新理念，高度融合 “教、学、做” 一体化的教学思路，以通用且相对标准的现代化建筑综合布线项目建设为核心要点，打造出逼真的虚拟 3D 工程场景。其功能覆盖建筑综合布线系统的各个关键子系统，包括但不限于建筑群子系统、干线子系统、配线子系统以及工作区子系统等。学生可在平台上进行从系统设计、设备选型、线缆敷设，到系统调试、故障排查等一系列综合布线全流程的模拟操作，真正实现理论知识与实践操作的无缝对接，有效提升学生的实际动手能力和解决复杂问题的能力，为培养适应行业需求的综合布线专业人才提供有力支持。

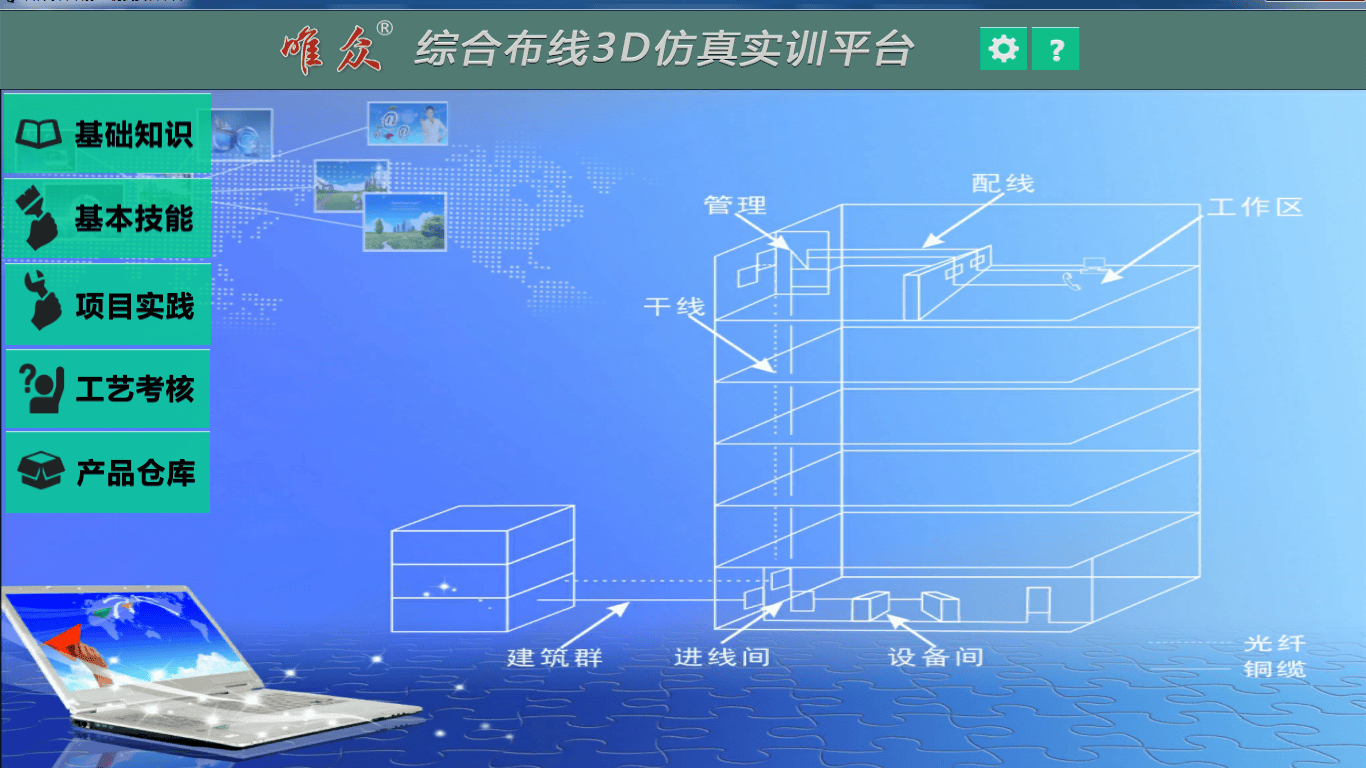

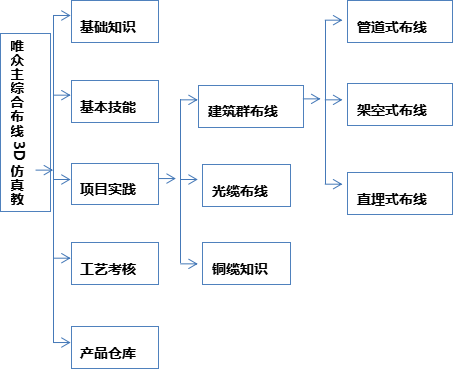

软件首界面

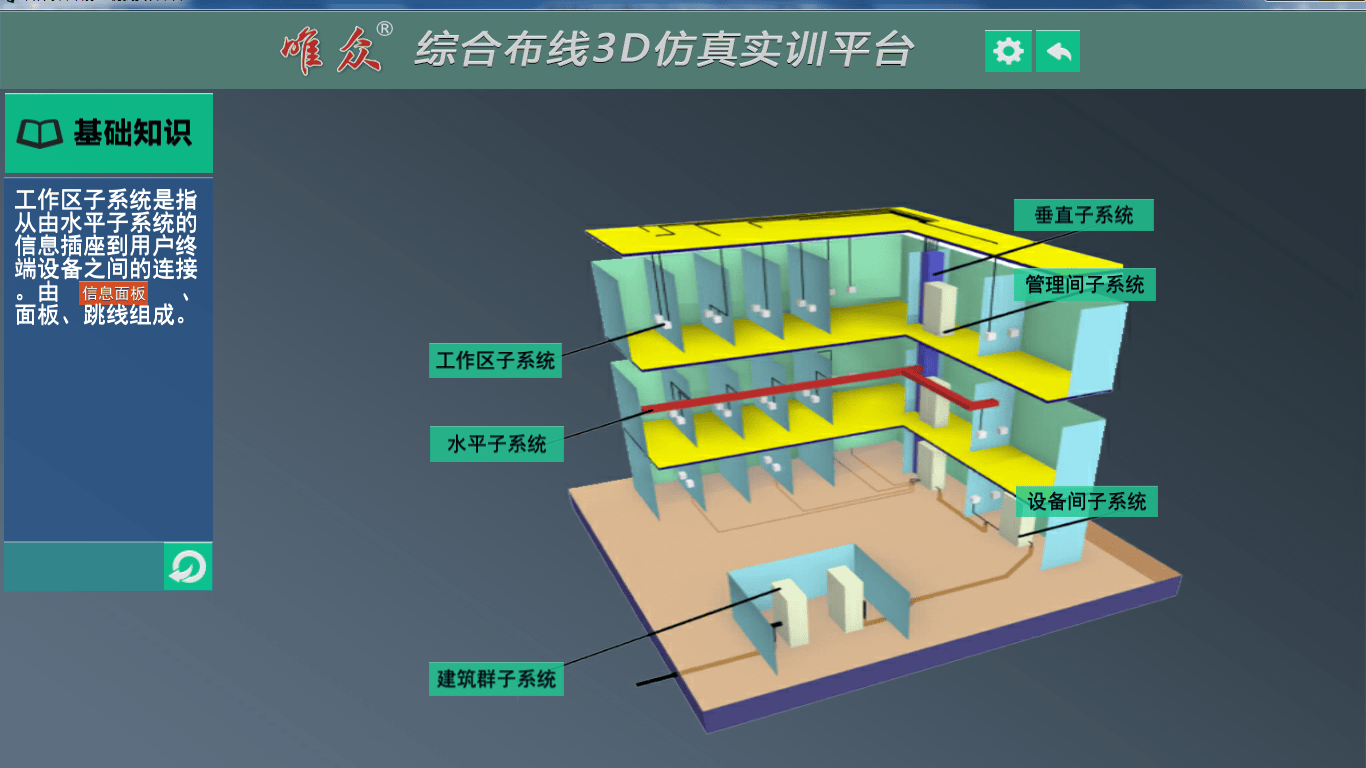

基础知识模块

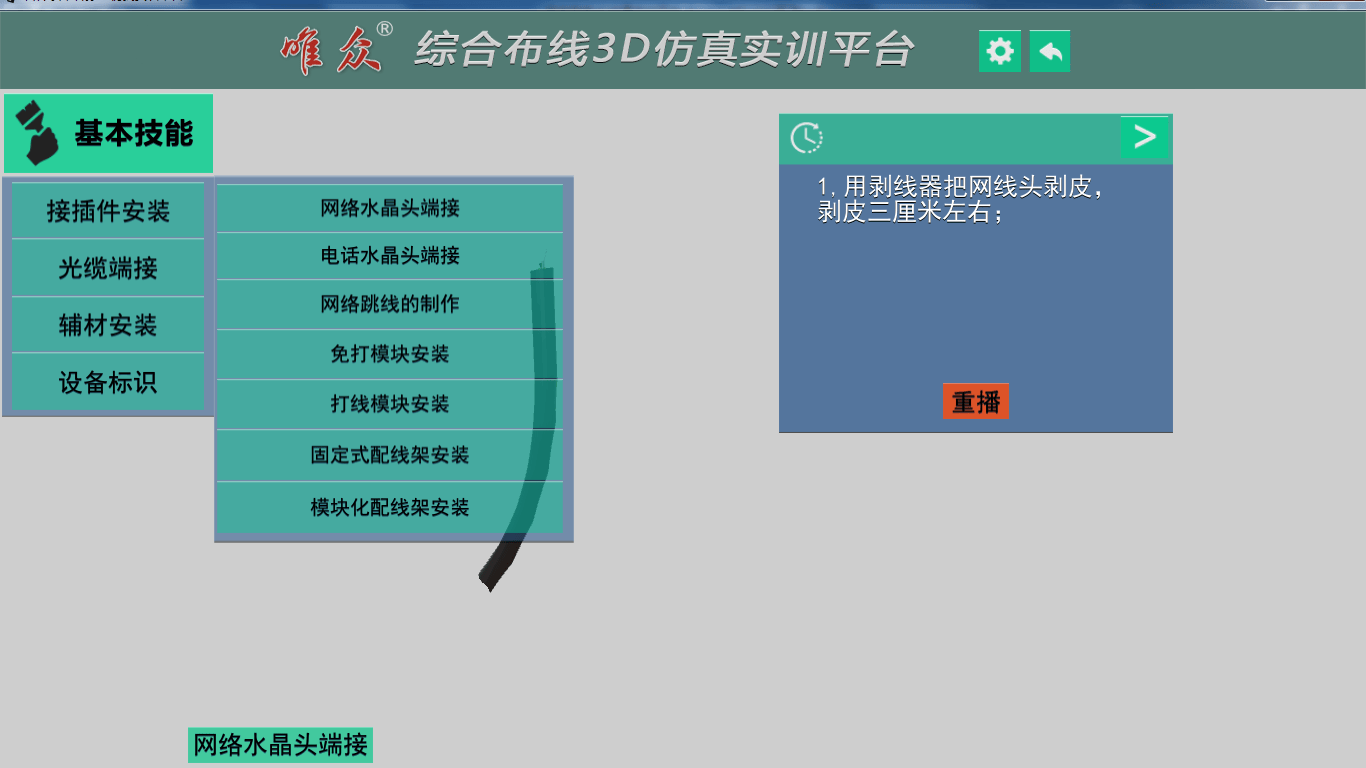

基本技能模块

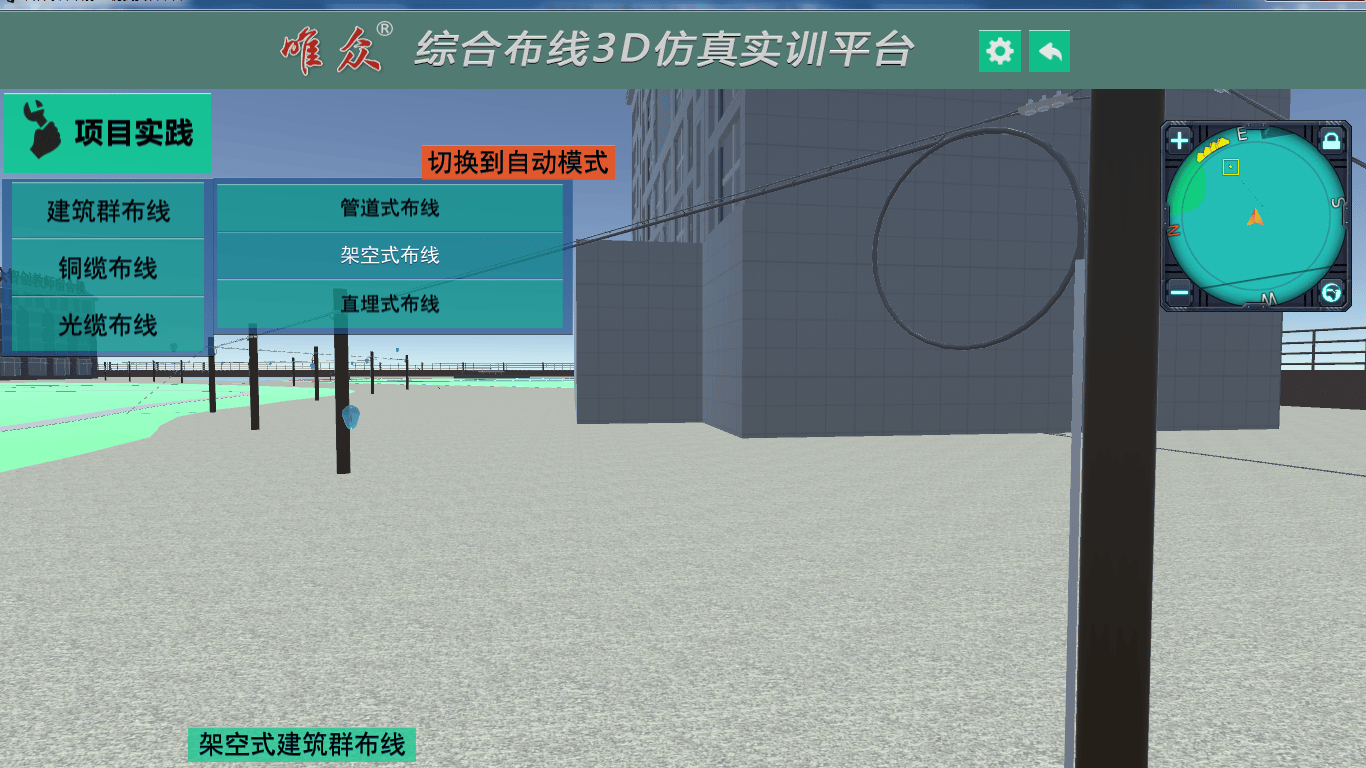

项目实践模块

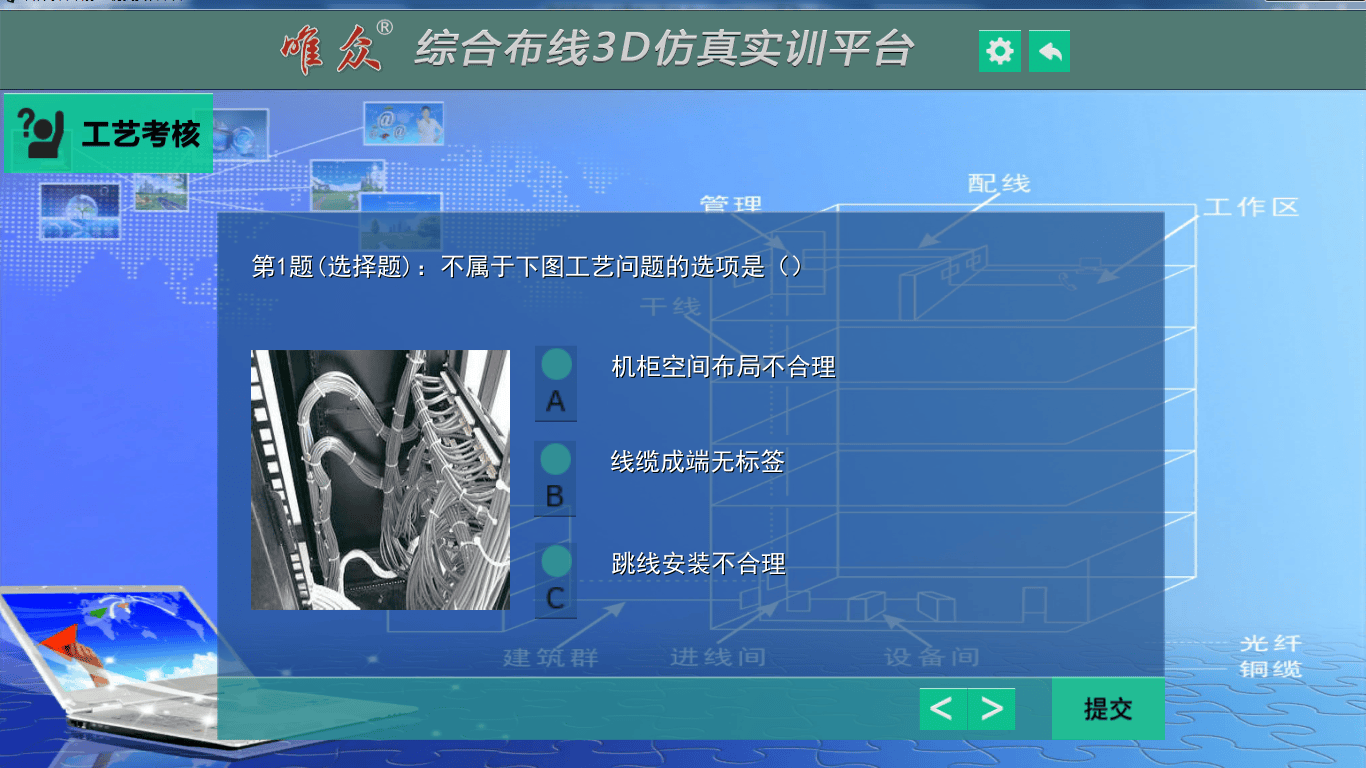

工艺考核模块

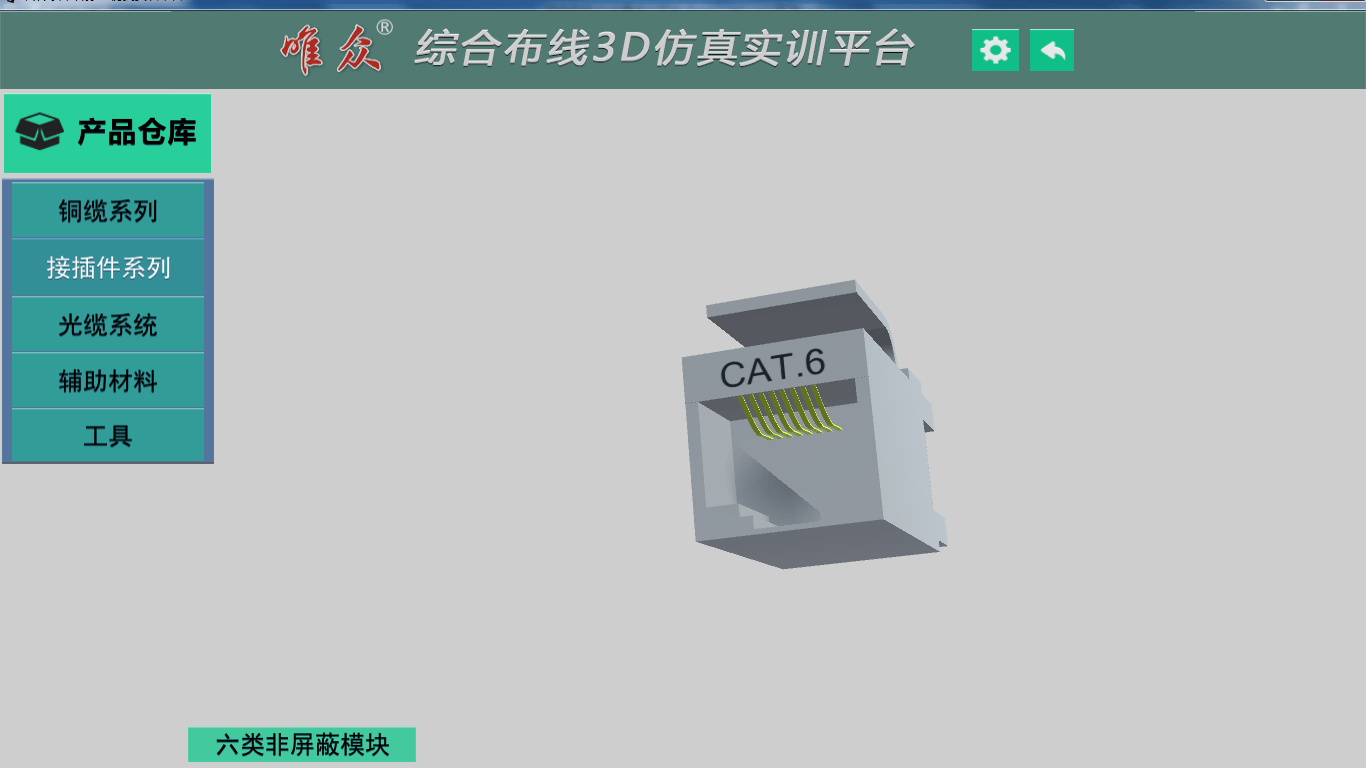

产品仓库模块

产品特点：

1．完善的3D虚拟仿真教学系统：提供一整套3D虚拟仿真教学系统，可无缝集成综合布线教学实训系统，实现理论与实践的紧密结合。

2．丰富的多媒体教学资源：利用多媒体技术，提供多样化的教学资源，包括视频、动画、图文资料等，方便师生学习与教学。

3．全面的3D仿真场景：对综合布线系统进行全面3D仿真，重点模拟实训室或实训基地难以呈现的复杂场景，为学生提供直观的3D立体场景实训指导。

4．自动考核功能：平台内置自动考核功能，支持在线考试与自动评分，有效减轻教师工作量，提高教学效率。

5．典型案例设计：由资深实验教学专家精心设计典型案例，培养学习者的设计与创新能力，提升综合实践能力。

6．完整的实训教学体系：将知识学习与实验动手能力培养有机结合，形成从理论到实践的完整教学体系，助力学生全面发展。

7．安全的虚拟实训场景：虚拟场景能够模拟真实项目中难以体验的场景，降低现场实训的安全风险，保障学生安全。

8．游戏式友好界面：采用游戏式界面设计，操作直观、易上手，所有仿真器材操作贴近实际，真实感强，提升学生学习兴趣。

9．强大的可扩展性：可根据教学需求灵活添加实验器材、典型实验和考试任务，提供个性化定制服务，满足不同教学场景需求。

10．国际标准课程设计：综合布线课程遵循国际项目标准，提供比传统实验室更灵活的实训仿真方式，接轨国际前沿教育理念。

平台功能：

1、 综合布线基本结构

l 综合布线工作区知识点

l 综合布线配线(水平)子系统知识点

l 综合布线干线(垂直)子系统知识点

l 综合布线设备间子系统知识点

l 综合布线进线间子系统知识点

l 综合布线管理子系统知识点

l 综合布线建筑群子系统知识点

2、 综合布线项目实践

l 铜缆布线知识点

l 光缆布线知识点

3、 综合布线技能

l 线缆接插件知识点

l 线缆成端知识点

l 线缆辅材安装知识点

l 线缆标示知识点

4、 综合布线产品认识

l 综合布线实用线缆知识点

l 综合布线实用接插件知识点

l 综合布线实用辅材知识点

参照标准

l GB 50311-2007综合布线系统工程设计规范

l GB 50312-2007综合布线系统工程验收规范

八、教学资源

8.1 实验指导

实训1：参观考察智能建筑

实训11：安装110语音配线架

实训2：参观考察校园综合布线系统

实训12：光纤连接器的互连

实训3：认识双绞线及连接器件

实训13：光纤熔接

实训4：认识光纤及连接器件

实训14：认证测试

实训5:认识其它布线设备和材料

实训15：常用电动工具的使用

实训6:认识综合布线系统结构

实训16：PVC线槽成型

实训7：制作RJ-45水晶头

实训17：综合布线方案设计

实训8：打线训练

实训18：图纸绘制

实训9：安装信息插座

实训19：工程项目安装施工

实训10：安装数据配线架

实训20：工程项目测试验收

8.2 布线工程施工类实训

l 工程图识别实训；

l 施工综合布线实训；

l 线材、设备接口施工实训；

l 焊接绝缘处理实训；

l 设备安装、系统组配置、调试实训；

8.3 项目实施实训

l 硬件部品选型实训；

l 智能家居项目系统组建实训；

l 工程图制图实训；

l 招标方案制作

8.4综合布线实训室配套软性资源

1.唯众教材类

《网络综合布线技术》

《网络综合布线技术实训教程》

《综合布线实训指导书》

《信息网络布线工程技术训练教程》

《物联网工程布线技术》

2.唯众PPT课件类

《综合布线工程实用技术》教材PPT课件

《网络综合布线系统工程技术实训教程》教材PPT课件

《综合布线实训指导书》教材PPT课件

《信息网络布线工程技术训练教程》教材PPT课件

《AutoCAD2010中文版信息技术工程设计教程》教材PPT课件

《物联网工程布线技术》教材PPT课件

3.唯众国家标准和技术白皮书类

GB50311《综合布线系统工程设计规范》

GB50312《综合布线系统工程验收规范》

中国《信息技术 住宅通用布缆》

中国《居住区数字系统评价标准》

中国《信息技术-数据中心通用布缆系统》

中国《信息技术-用户建筑群布缆的实现和操作》

中国《综合布线系统的管理与运行维护技术白皮书》

中国《数据中心布线系统设计与施工技术白皮书》

中国《屏蔽布线系统设计与施工技术白皮书》

中国《光纤配线系统的设计与施工检测技术白皮书》

4.唯众教学展板类

网络综合布线系统工程技术教学展板

网络综合布线系统工程技术教学展板

5.唯众音频教学资源

综合布线常用铜缆器材介绍（音频）

综合布线常用光缆器材介绍（音频）

综合布线常用工具介绍（音频）

综合布线常用配件器材介绍（音频）

6.唯众教学视频类解决方案及产品介绍类

综合布线实训室介绍（视频）

智能楼宇实训室介绍（视频）

物联网实训室介绍（视频）

大数据实训室介绍（视频）

云计算实训室介绍（视频）

IT教学云平台介绍（视频）

7.唯众综合布线实训教学指南教学视频类

铜缆制作类

双绞线跳线的制作与测试（视频8分21秒）

RJ45信息模块的端接（免打型）（视频4分35秒）

RJ45信息模块的端接(打线型）（视频6分06秒）

数据配线架（固定式）的安装（视频3分38秒）

110语音配线架的安装(视频4分11秒）

PVC线槽非水平直角（内弯）安装（5分34秒）

PVC线槽水平直角安装（8分28秒）

PVC线管冷弯与安装（4分16秒）

光纤熔接类

光纤冷接（5分22秒）

光纤热熔（7分55秒）
