TMS320F280049C 学习笔记6 XDS仿真器

XDS系列仿真器已经用了许多年了，但其实一直没有仔细研究过，过去出了故障的时候也都是找别人来帮忙调试的……

XDS100系列

这个系列有3个型号：

• XDS100V1 适合于使用CCS3.3的用户，现已不推荐使用；
• XDS100V2 适合于大多数用户；
• XDS100V3 适合于需要支持IEEE 1149.7标准的用户。

XDS100官方介绍

JTAG定义

我之前一直使用的JTAG是14Pin定义的，未来自己DIY的仿真器可能会使用更精简的定义吧。
JTAG中除了电源和地之外通常包含5个信号：

• TDI (test data in)
• TDO (test data out)
• TCK (test clock)
• TMS (test mode)
• TRSTn (test reset) (这个引脚在调试时需要上拉？)

JTAG Connectors and Pinout
C2000 MCU JTAG Connectivity Debug

XDS110仿真器

在280049C的LaunchPad上标配的仿真器，支持2线制调试，应该是未来的发展方向吧。不过硬件成本和电气隔离部分的设计难度似乎更高了。
XDS110 Product page
XDS110 Debug Probe User’s Guide

在CCS的安装目录中有该仿真器固件的更新方法，位置在C:\ti\ccs\ccs_base\common\uscif\xds110

更改仿真器编号

当同时需要连接多个同型号的ControlCard时，需要更改端口号。

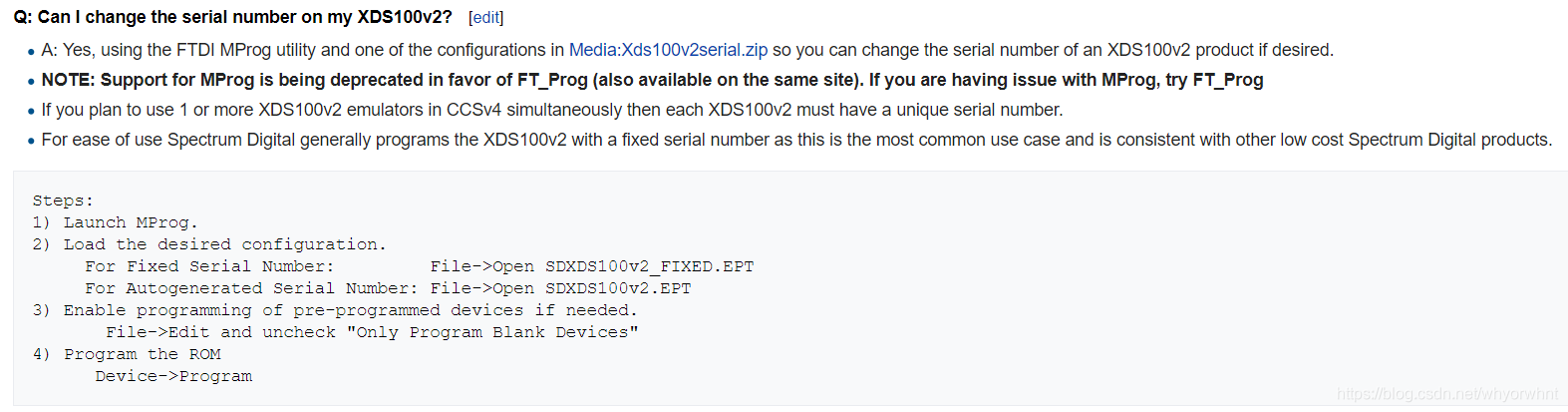

教程在 XDS100
考虑到该网站年底会关停，这里截图备份：

与28004x连接的参考电路

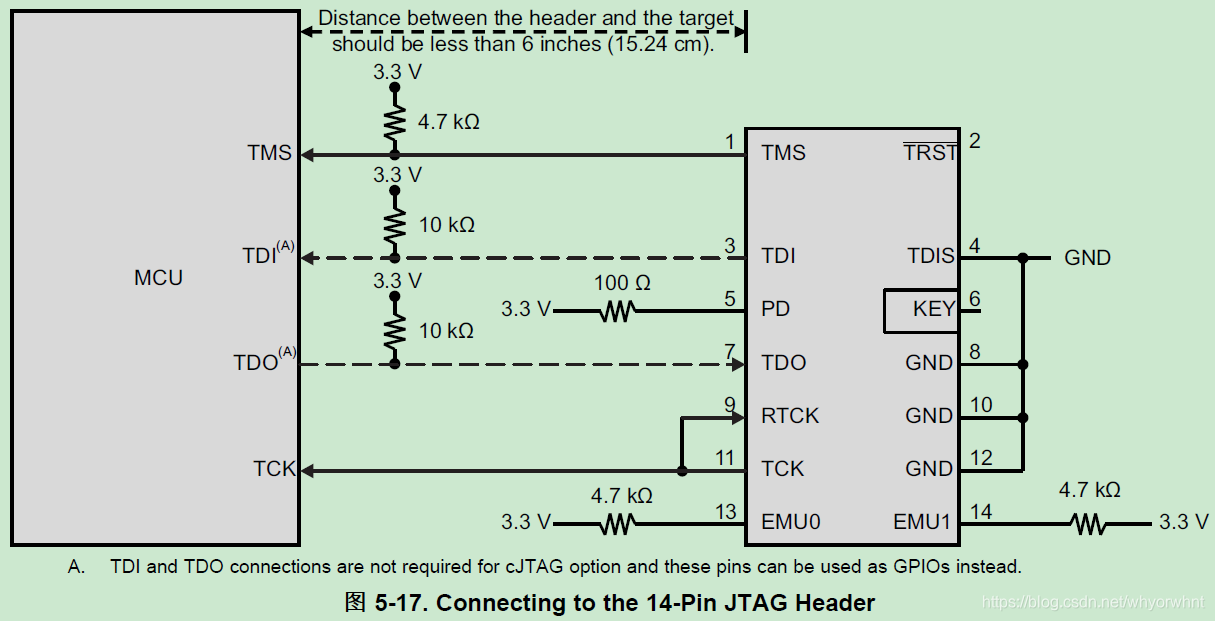

在《TMS320F28004x 微控制器 数据表》的82页给出了与DSP连接的典型电路。
