TMS320F28377D学习日志：day1新建CCS工程

已于 2024-06-19 17:55:10 修改
阅读量2.1k 收藏 37
点赞数 26
分类专栏： DSP学习日志 文章标签： 学习 dsp开发 单片机 笔记
于 2024-06-19 17:47:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_45897521/article/details/139805800
版权

文章目录

前言

TMS320F28377D PTPS是一款功能强大的 32 位浮点计算DSP，有2个32位的CPU核，主频200MHz，176引脚，4个串口，3个SPI，2个IIC，2个CAN，20个ADC。还带有CLA、TMU、VCU等运算器。
27377开发板和XDS100 V3仿真器

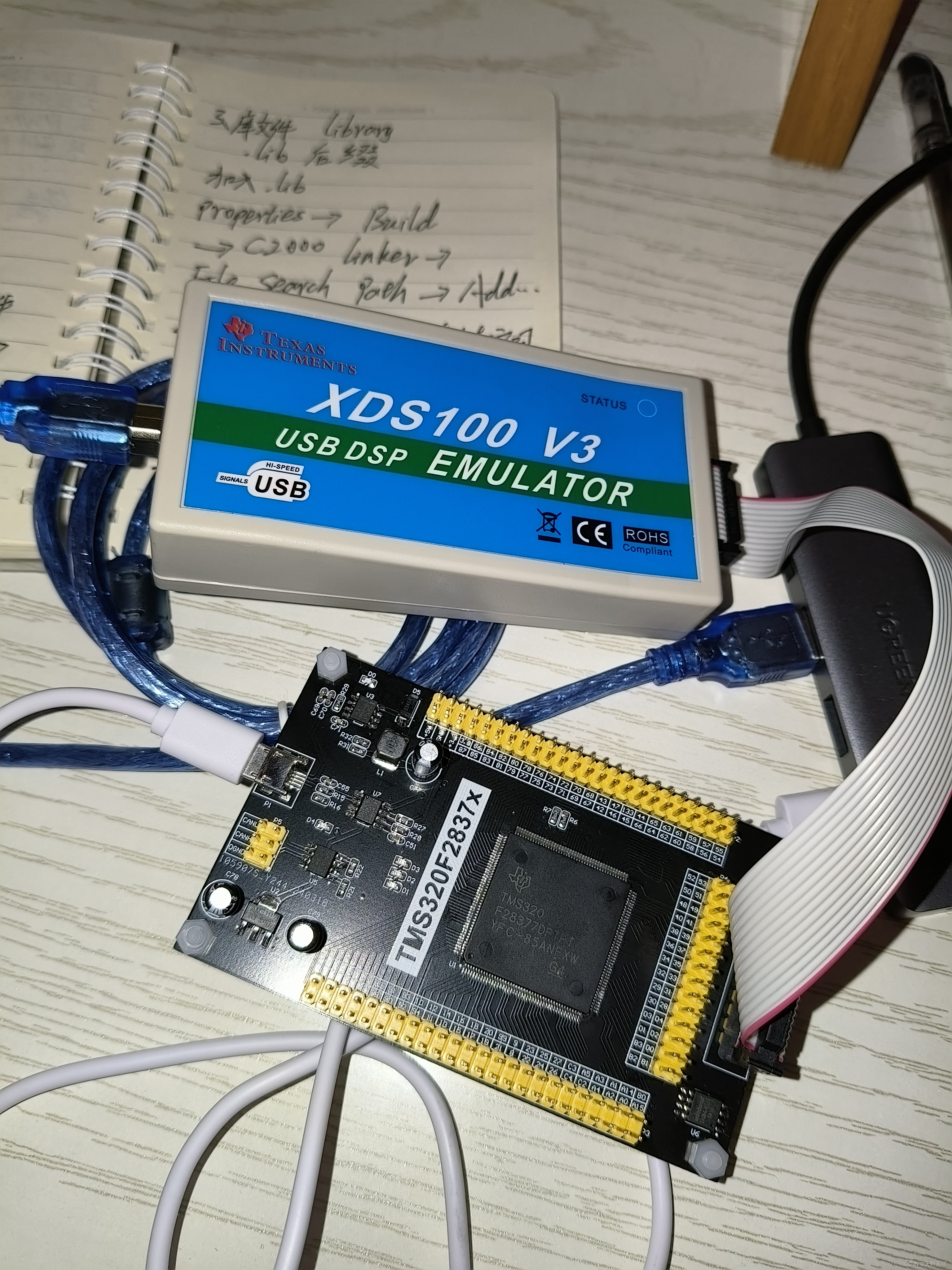

上图为27377开发板，和XDS100 V3仿真器。

如何新建CCS工程

1.选择workspace

选择workspace

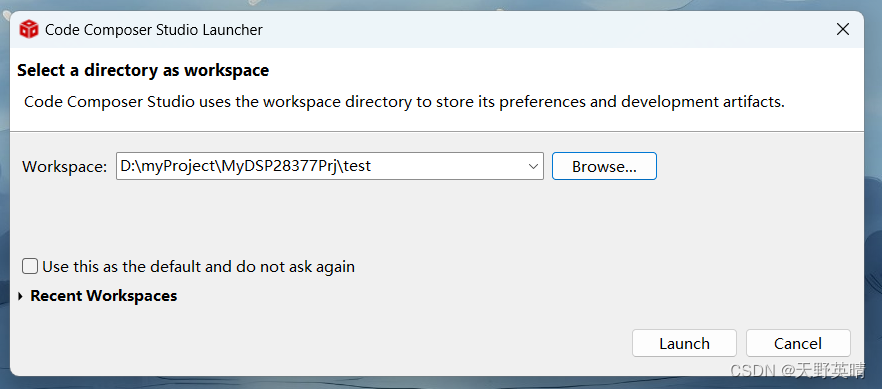

通过Browse选择workspace的地址，然后点击Launch。注意CCS地址不能出现中文，工程名也不能为中文。

2.创建空工程

在这里插入图片描述

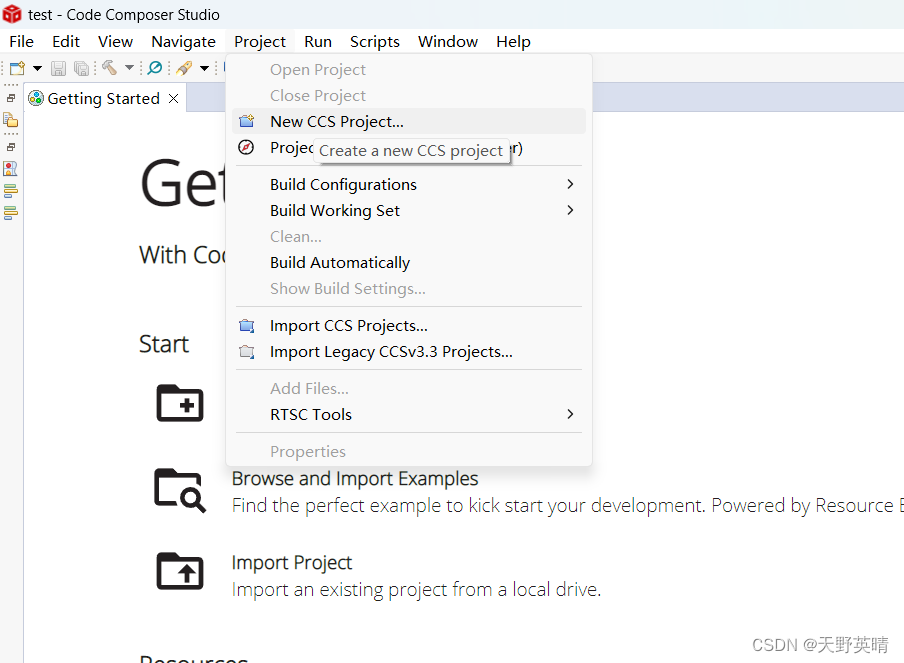

选择Project–>New CCS Project，也可在下面直接选择New Project
