前言

既然是随笔，那肯定是想到哪儿写到哪儿。
为了解决“估计变换器损耗”这一坑了我两年的问题，尝试学习使用plecs。plecs可以使用C语言写控制代码，但我还是倾向于使用Matlab的M语言来编写控制部分，在Simulink里仿真更自由也更熟练一些。
所以本次的软件平台是Matlab2015b + plecs blockset 3.6.1
需要注意的是，plecs 3.6.1版本只支持到2015b，不支持更高版本的Matlab。
当前最新的plecs版本是4.4.4 [1]，支持Matlab2020b。新版本的功能更强大，用起来也更方便！
入门资料可以参考[2]。
光伏应用可以参考[3]。

基本操作

在Matlab的命令行中输入 plecslib 可以打开元件库和例程库
热数据以 .xml 格式的文件保存，存好后需要添加到索引路径中，方法是：File -> PLECS Preferences… -> Thermal

开关器件损耗相关

器件损耗的数据导入比想象中的要复杂很多，个人感觉很容易掉到坑里，一不小心就会算出负值的损耗……
plecs计算开关损耗的基本思路是查表，超出表范围的值采用线性外推获得。
涉及到器件双向导通时要格外小心，比如工作在同步整流模式的SiC MOSFET，如果不对反向时的损耗做特殊处理，就会计算出负值的开关损耗。

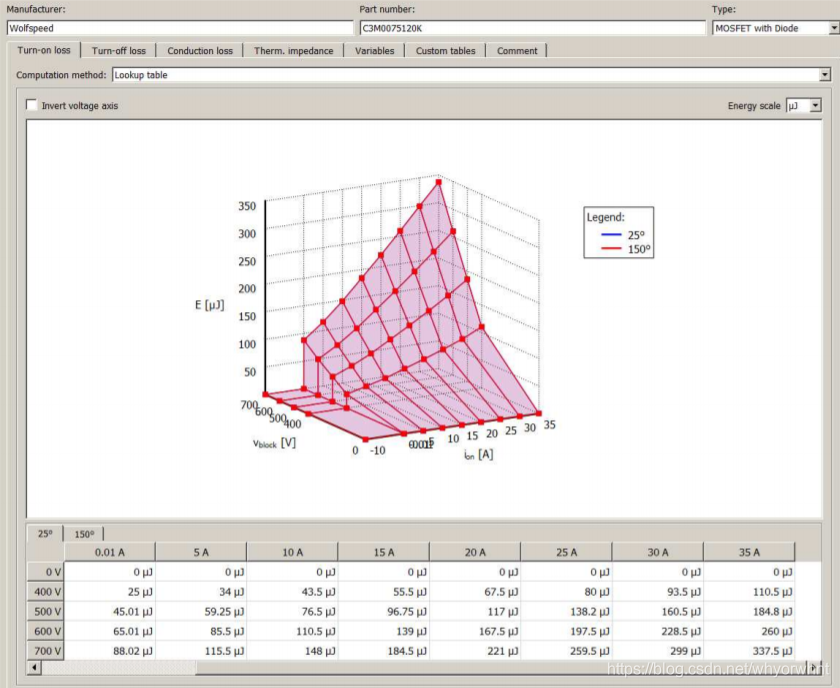

目前一种做法是将负电流部分的表全部写0，如下图是[4]中的做法，可以看到特意在电流-10A的地方加了一个点，数值为0.
在这里插入图片描述
目前一些半导体厂已经开始提供器件的plecs模型用于仿真[5]。
SiC方面，可以免费自由下载的只有Rohm提供的模型[6]。这些模型在4.2版本中搭建，3.6.1版本无法正常打开。可以用4.1.2版本打开，学习参考。
