[Plecs基础知识系列]我为什么选择Plecs

第一次碰到这个软件还是看到同事用，感觉这个软件页面有点像Simulink，但是又比Simulink简洁，后来问了同事才知道这个软件叫Plecs，也是一款电力电子电子仿真软件

我用软件还是比较看重颜值的，界面简单明了就特别吸引我，在之后就翻了翻网上的相关资源开始学习使用这个软件，使用的过程中发现确实要比Simulink好用不少，所以在这里就想给大家推荐一下

Plecs是什么

PLECS（Piecewise Linear Electrical Circuit Simulation）是瑞士Plexim公司推出的专业级电力电子仿真软件，专注于电力电子、电机驱动及控制系统的多物理场联合仿真。

Plecs的优势

• 安装包的体积非常小，只有几百M，这对于动不动就几十个G的matlab来说实在是太香了
• 新手友好，用过Simulink的朋友肯定碰到过这样的问题，搭建电路时不同库的模块不兼容，莫名其妙报错等各种各样的问题，Plecs由于是专注电力电子仿真，所以几乎不会有模块不兼容的问题
• 界面非常简洁，内部的操作逻辑基本上和Simulink一致，此外Plecs还有各种应用电路举例，如果有不会使用的模块就可以直接去参照，上手容易
• 仿真速度快，Plecs使用独有的分段线性算法，计算速度上优势很大
• 可以进行磁仿真和热仿真，这个我是非常推荐的

Plecs能做哪些仿真

电力电子仿真

这个也是Plecs软件的核心，Plecs能够搭建各种交直流电源，并对电源的特性进行分析，包括：算法有效性；器件开关应力；器件开关速度等

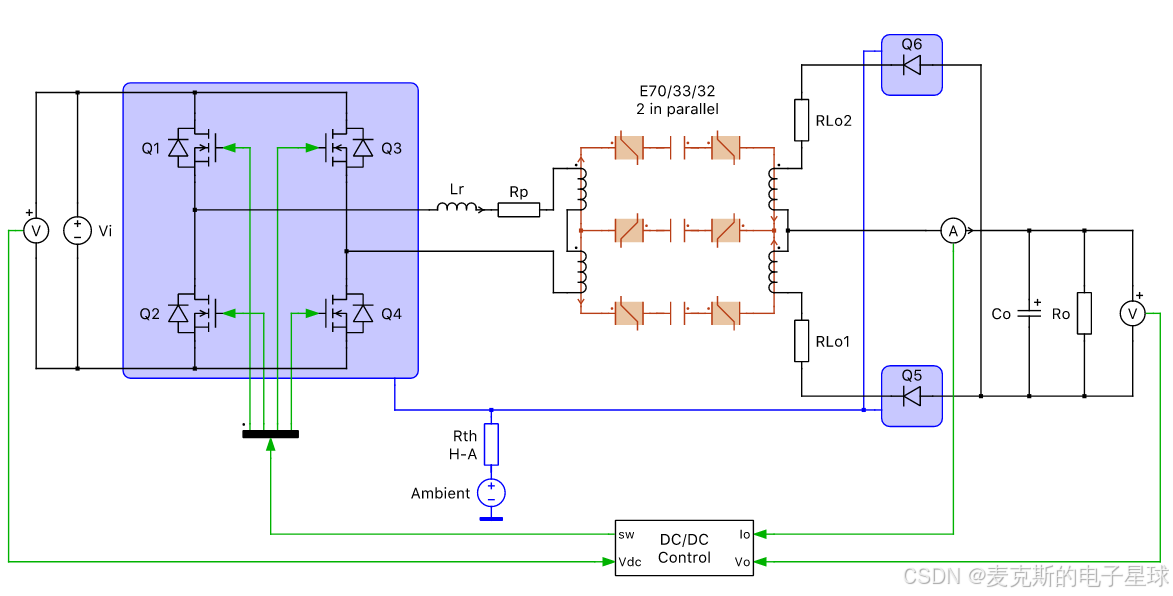

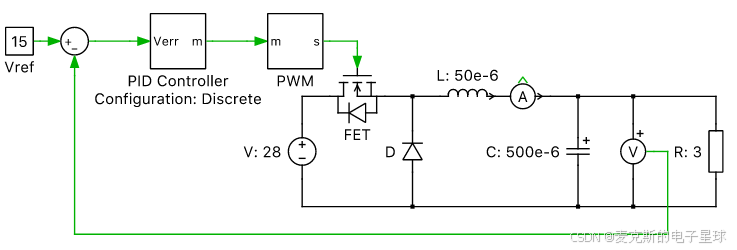

Buck电路

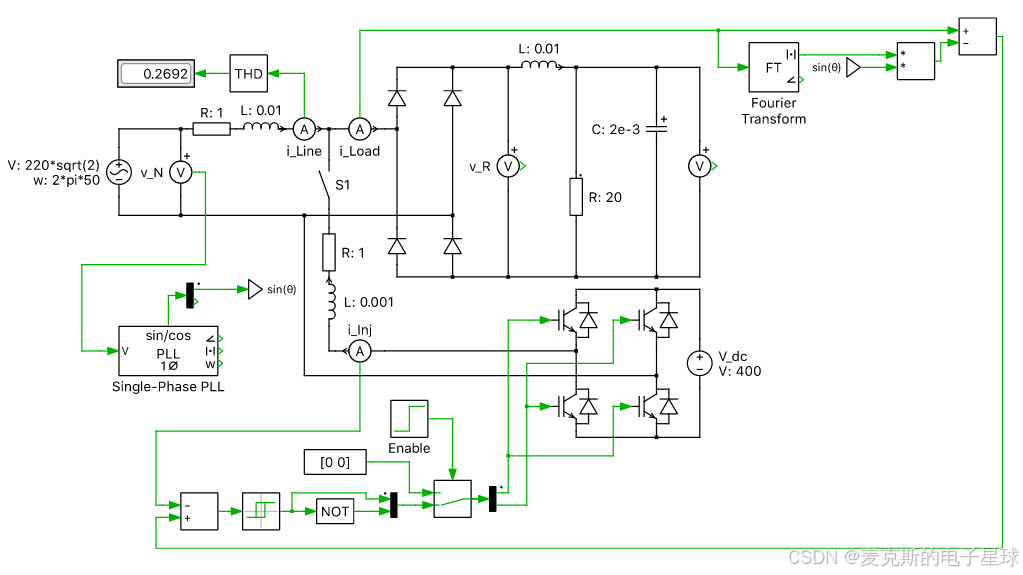

单相有源滤波电路

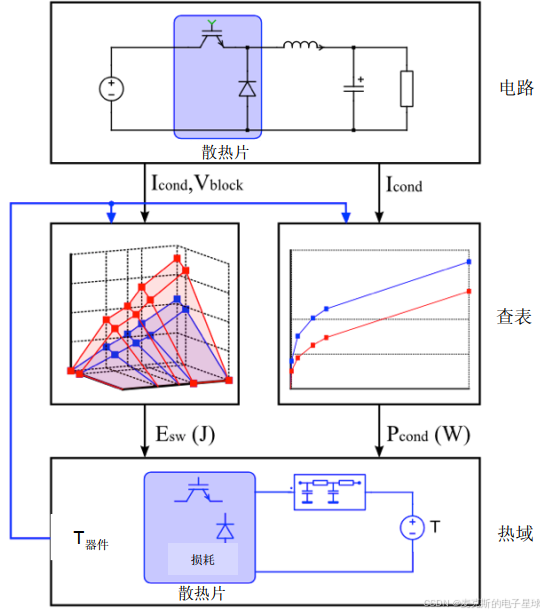

热路仿真

这个也是这个软件的优势所在，我们做电源之前一般都会先对热进行个评估，看看管子的温度大概是多少，如果管子过热就要考虑改善散热措施、调整开关速度或者是更换器件，以前都是手动计算的方法或者直接找供应商算一下工况，有了这个软件就可以直接对各种工况进行计算，而且还能对其中的参数进行任意调整，这样就能十分灵活的对热进行评估

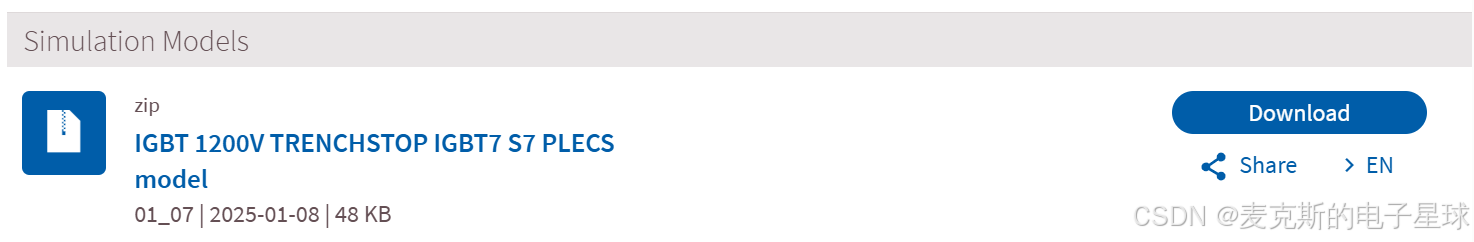

此外，像英飞凌、安森美这样的大型半导体供应商也会提供相关的Plecs热仿真模型供用户进行前期评估使用，相应的模型可以直接到官网进行下载

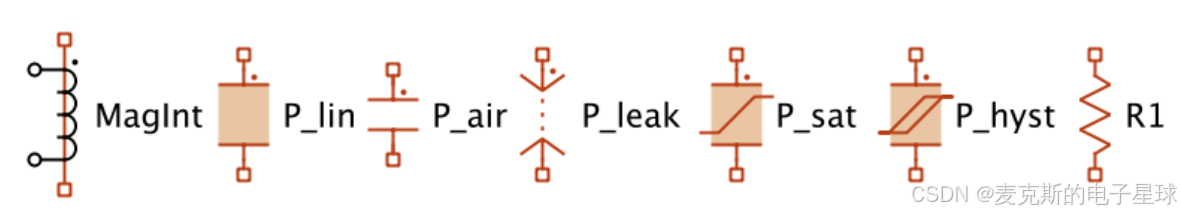

磁路仿真

Plecs还可以进行磁路仿真，在Plecs的元件库中可以选择相应的磁元件搭建更接近真实情况的电源模型，这样就可以提前对电源的特性进行评估；此外还能够评估磁元件的磁滞损耗、涡流损耗，为前期磁元件的选型提供依据

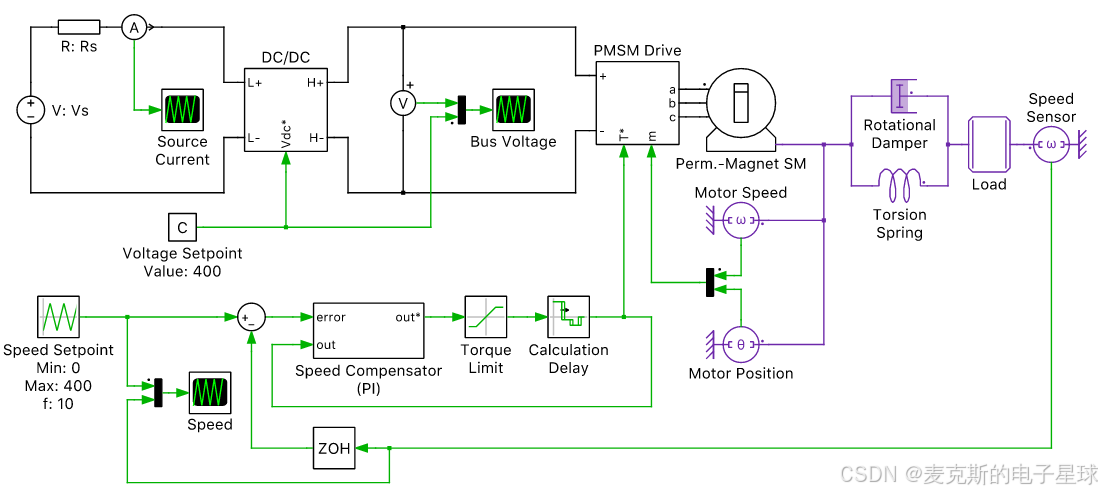

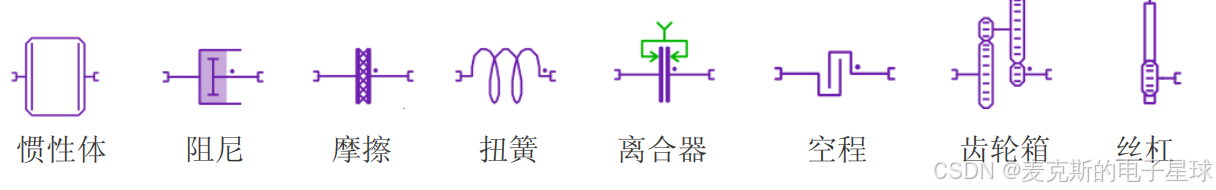

机械仿真

可以利用机械元件库中的元件搭建相关机械运动模型，结合电力电子电路可以对电机驱动、转动惯量、摩擦等相关物理量进行仿真和测量

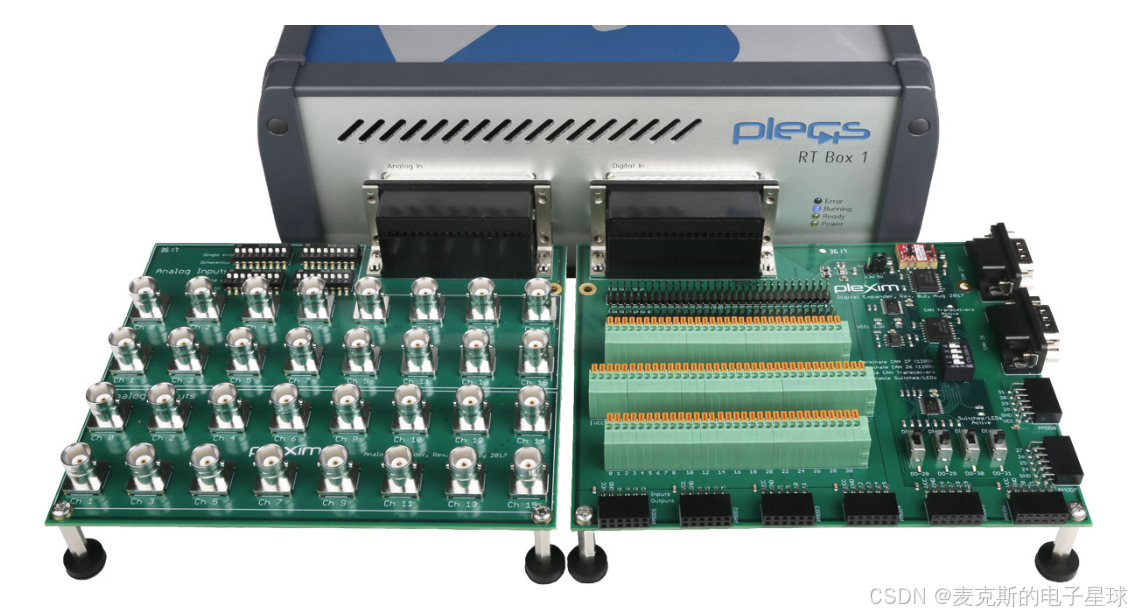

半实物仿真平台

所谓半实物仿真（HIL，Hardware-In-Loop），就是利用一个算力强大的计算机来模拟真实的物理样机，相当于是实物的数字分身，通过对输入输出信号的采集和算法的控制来观测HIL的状态，这样就可以提前对所要制造的样机进行测试和算法验证，节省了大量的时间，同时还能在前期算法不成熟的时候保证样机的安全性

Plecs通过搭建仿真模型，并运行在HIL上，通过简单的模型搭建就可以完成算法的验证

总结

Plecs是一款功能强大的电力电子软件，几乎可以满足电力电子工程师所有使用需求，同时强大的热仿真功能使用起来也十分方便，随着各大应用厂商的大力支持，未来可能被更多电力电子工程师所使用
