使用REW进行声学测试和分析是提升听音环境、家庭影院和录音室品质的关键一步
简介
REW (Room EQ Wizard)是一款用于测量房间响应和改善房间模态共振的Java应用程序。 它具备信号 发生器、声压级测量、 频率响应和脉冲响应测量、生成相位图、群延时图、谱衰减图、瀑布图、色谱 图和能量-时间曲线、实时分析仪 (RTA) 图、计算混响时间、显示均衡器响应等功能,并可自动调整参 量均衡器的设置,以抵消房间模式的影响,调整均衡器响应以匹配目标。
参考学习网站:
https://www.bilibili.com/video/BV1ZF411Z7ne/?spm_id_from=333.999.0.0
为了测试准确,了解以下信号与测试的常识非常有需要
- 信号、采样率和分辨率
- 削波(Clipping)
- time图/frequency图
- 系统和传递函数
- 脉冲响应
- 对脉冲响应加窗(按时间窗截取后的信号长度会决定我们能分析的频率下限)
- 瀑布图(瀑布图的越晚出现的切片, 扬声器的响应对这个切片的影响就越小,而房间的影响则会更大。房间在其模态谐振频率处会产生最强 的频率响应。在该频率,声音在房间界面之间来回反弹并会得以增强,产生一个稳定的、衰减缓慢的声 音。这些频率在瀑布图中向“山脊”一样突出,最严重的模态谐振频率具有最高的脊,衰减时间最长。)
开始REW软件并进行设置:

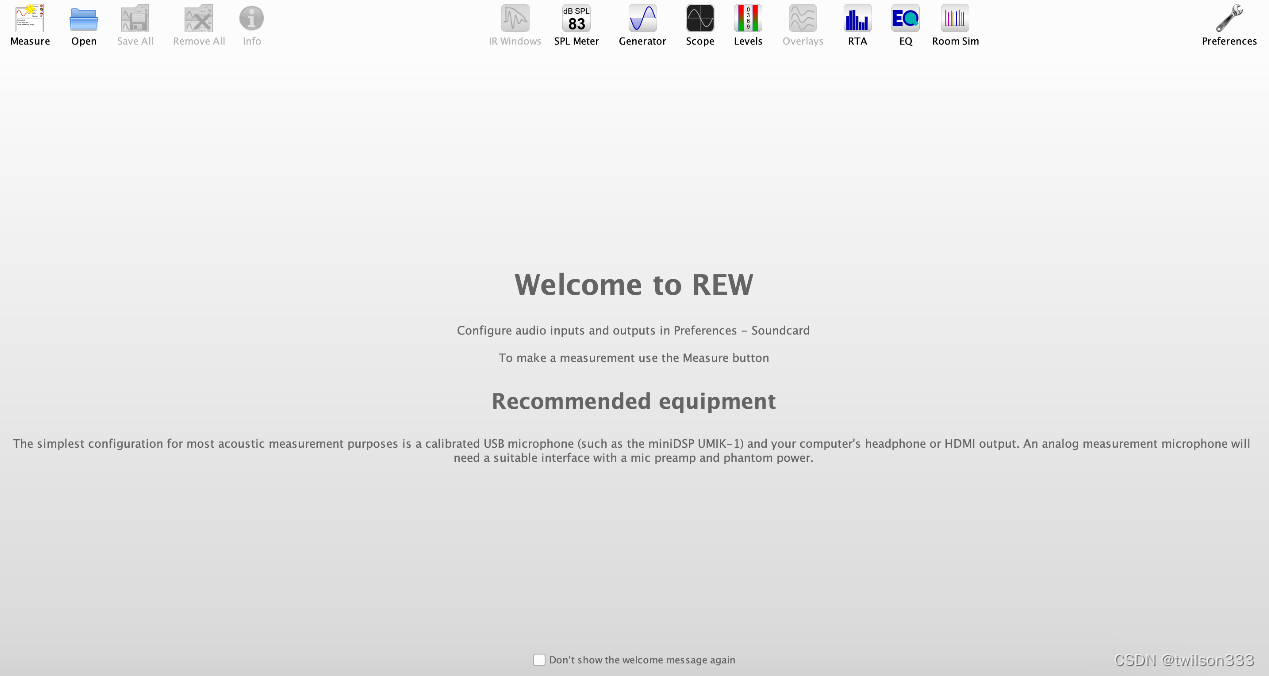

- 启动REW,选择输入输出设备。
- 在“麦克风”(Mic/Meter)栏目中导入校准文件,miniDSP UMIK-1话筒,它具有REW支持的校准文件格式。
准确性验证
- 准确的设备配置与校准
- 声卡校准
- 麦克风校准
- 详细的测量设置
REW提供了详细的测量参数设置,可以定义测量的频率范围、扫描次数、信号类型等,以适应不同的测量需求和环境。这样的设置能够更好地控制测试过程,提高测量的准确性和可靠性。 - 环境噪声评估
在进行测试之前,进行环境噪声评估,以确定测试环境的背景噪声级别。如果背景噪声过高,寻找更安静的环境或减少背景噪声水平,以避免噪声干扰测量结果。
4. 实时反馈与指示
在进行声学测量时,REW提供实时的声音水平反馈,并指示是否需要调整信号的音量,以确保测试信号在适当的水平上,既不会太低导致信号在噪声中丢失,也不会太高导致设备过载。
6. 结果的多角度分析
完成测试后,REW展示多种图表,如频率响应曲线、时域图、相位图等,来帮助用户从多个角度分析测试结果。
7. 提供调校建议
基于测试结果,REW能够提供一些初步的调校建议,如使用EQ进行频率响应的平衡。
8.其余
- 噪声滤波器
- 时间窗截取
- 扬声器位置
进行声学测试:
- 将麦克风放置测试的位置,通常是监听位置。
- 在REW的主界面,点击“测量”(Measure)开始声学测试。在对话框中设置测试参数,如开始频率、结束频率等,点击“开始”进行测试。
- 测试完成后,REW会显示频率响应、相位等多种图表。
注意事项:
- 测试环境应尽量保持安静,避免测试过程中有额外的声音干扰。
- 麦克风应尽可能保持稳定,不要在测试过程中移动麦克风。
- 如果测试空间较大,可能需要在不同的位置进行多次测量,以获得更准确的数据。
- 在分析测试结果时,注意寻找几种典型问题,如频率响应不平、混响时间过长或过短等。
结果分析和调校:
- 利用REW的图表分析测试结果,识别问题区域。
- 根据测试结果进行声学处理(如添加吸音材料、扩散板等)或者通过均衡器(EQ)调校系统。
