DeepSeek-R1自动生成mermaid流程图、甘特图，Xmind思维导图

在工作和职场中，我们经常会遇到图表制作的需求，尤其是我们做开发的流程图，甘特图，思维导图，那是一波又一波的,手工做肯定很麻烦，现在有了DeepSeek,我们轻轻松松就可以完成这些图表的制作, 因为这几种图表都是可以通过文本来进行表示的，所以也可以很方便的进行生成和导入!

来吧，这里我使用官网在线满血版来生成，让我们感受DeepSeek-R1大模型的强大之处!

1.生成mermaid流程图

这里我就以开发案例来举例说明

这里我先说明显示mermaid流程图需要相应的文档编辑软件，这里我推荐Typora

例如

我需要了解php开发中购物车功能都需要哪些功能以及开发流程,请用mermaid图表的语法格式给我把流程绘制出来,细节详细, 如果你有什么不明白的可以向我询问!

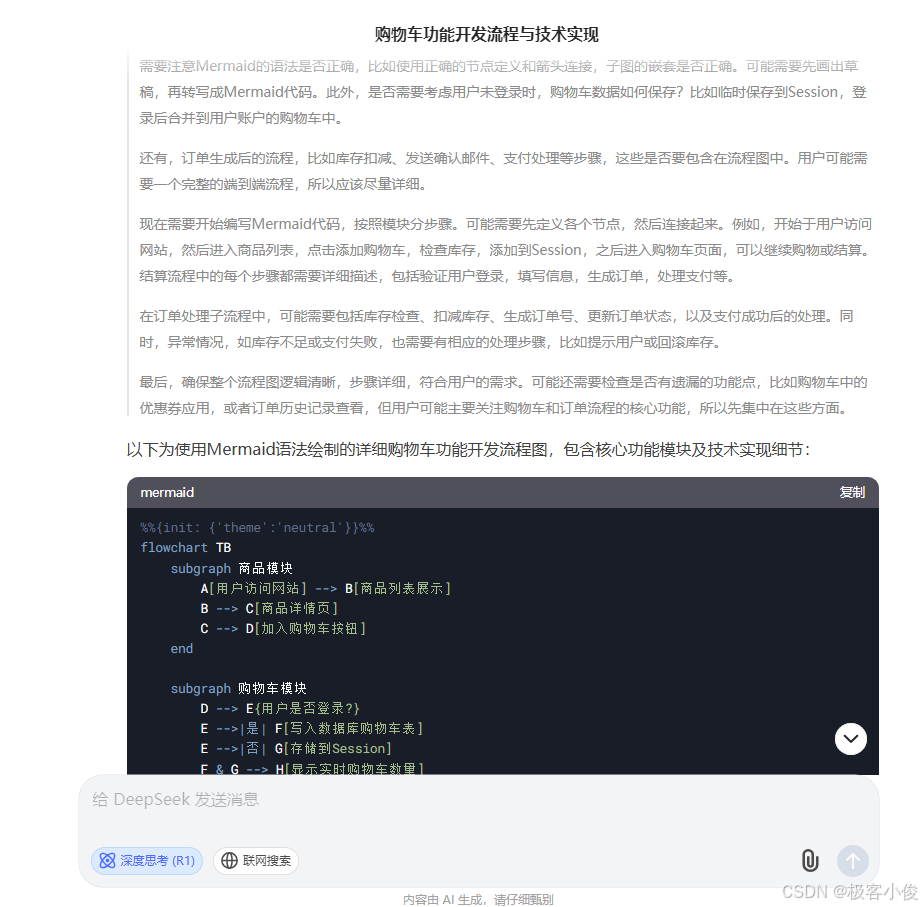

如图

生成代码如下

%%{init: {'theme':'neutral'}}%%
flowchart TB
    subgraph 商品模块
        A[用户访问网站] --> B[商品列表展示]
        B --> C[商品详情页]
        C --> D[加入购物车按钮]
    end

    subgraph 购物车模块
        D --> E{用户是否登录?}
        E -->|是| F[写入数据库购物车表]
        E -->|否| G[存储到Session]
        F & G --> H[显示实时购物车数量]

        H --> I[查看购物车页面]
        I --> J[商品数量修改]
        I --> K[移除商品]
        I --> L[应用优惠券]
        J & K & L --> M[AJAX异步更新]
        M --> N[重新计算总价]
    end

    subgraph 结算模块
        I --> O[进入结算流程]
        O --> P{用户是否登录?}
        P -->|否| Q[跳转登录/注册]
        P -->|是| R[填写配送信息]
        Q --> S[登录后合并Session购物车到数据库]
        S --> R
        R --> T[选择支付方式]
        T --> U[确认订单]
    end

    subgraph 订单模块
        U --> V[创建预订单]
        V --> W{库存检查}
        W -->|充足| X[扣减库存]
        W -->|不足| Y[返回错误提示]
        X --> Z[生成正式订单]
        Z --> AA[跳转支付网关]
        AA --> AB[支付结果回调]
        AB --> AC{支付成功?}
        AC -->|是| AD[更新订单状态为已支付]
        AC -->|否| AE[释放库存/取消订单]
        AD --> AF[发送订单确认邮件]
        AF --> AG[订单完成]
    end

    subgraph 数据存储设计
        db[(MySQL数据库)]
        style db fill:#4CAF50,color:white

        商品表 -->|ID,名称,价格,库存| db
        购物车表 -->|用户ID,商品ID,数量| db
        订单表 -->|订单号,用户ID,总金额,状态| db
        订单明细表 -->|订单号,商品ID,数量,单价| db
        Session存储 -->|临时购物车数据| Redis/Memcached
    end

    classDef process fill:#2196F3,color:white;
    classDef decision fill:#FF9800,color:black;
    classDef data fill:#4CAF50,color:white;
    class A,B,C,D,J,K,L,M,N,O,Q,R,T,U,V,X,Y,Z,AA,AB,AD,AE,AF,AG process;
    class E,P,W,AC decision;
    class db,商品表,购物车表,订单表,订单明细表,Session存储 data;

然后我们在Typora中使用mermaid方式进行显示!

效果

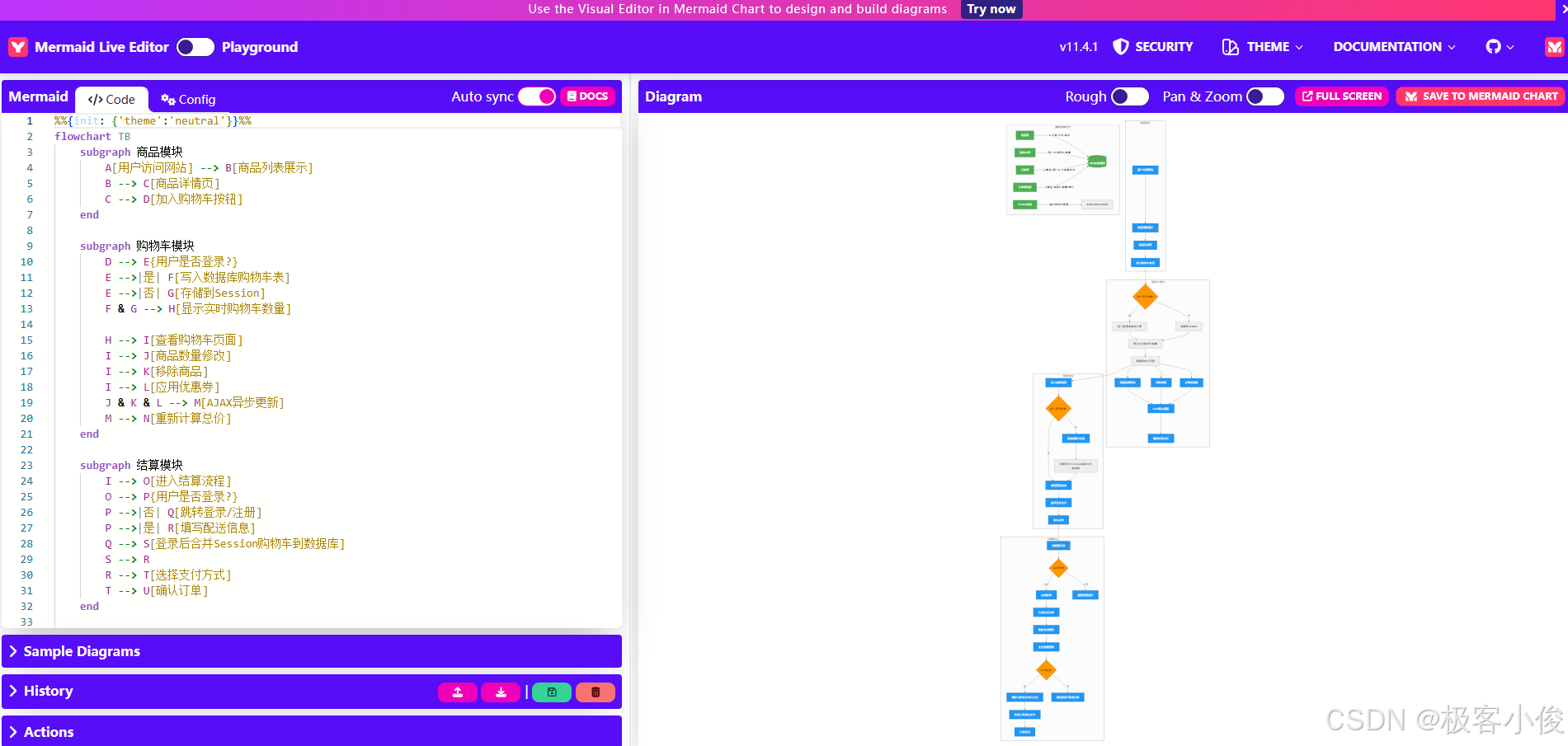

实在没有Typora的朋友可以把mermaid代码复制到一些在线的编辑器中进行显示

这里我推荐以下mermaid在线编辑器, 还支持导出图像

地址:https://mermaid.live/

如图

这样大致的框架给我们生成出来了，接下来就可以按照需求进行写代码或者是修改也可以了!

怎么样是不是很轻松就搞定了!

2.生成mermaid甘特图

我们平常在项目汇报的时候，就会使用到甘特图

甘特图可以直观展示项目进度和时间安排，帮助团队更好地规划、管理和监控项目

我作为项目经理这是经常会使用到的,甘特图可以很好地把控项目进度，因为它能清晰地展示每个任务的开始时间、结束时间和持续时间，帮助团队随时了解项目进展情况!

那么使用DeekSeep来生成甘特图也是非常简单的!

举个栗子

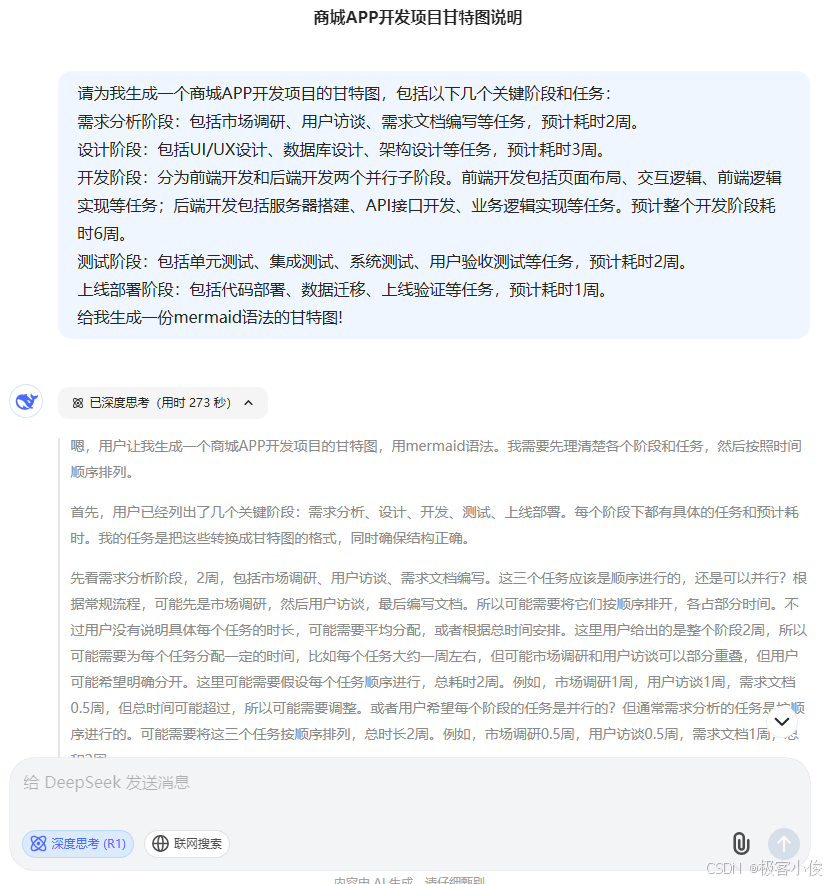

请为我生成一个商城APP开发项目的甘特图，包括以下几个关键阶段和任务：
需求分析阶段：包括市场调研、用户访谈、需求文档编写等任务，预计耗时2周。
设计阶段：包括UI/UX设计、数据库设计、架构设计等任务，预计耗时3周。
开发阶段：分为前端开发和后端开发两个并行子阶段。前端开发包括页面布局、交互逻辑、前端逻辑实现等任务；后端开发包括服务器搭建、API接口开发、业务逻辑实现等任务。预计整个开发阶段耗时6周。
测试阶段：包括单元测试、集成测试、系统测试、用户验收测试等任务，预计耗时2周。
上线部署阶段：包括代码部署、数据迁移、上线验证等任务，预计耗时1周。
给我生成一份mermaid语法的甘特图!

如图

生成代码如下

gantt
    title 商城APP开发项目甘特图
    dateFormat  YYYY-MM-DD
    axisFormat  %m-%d

    section 需求分析
    市场调研           :a1, 2023-10-02, 5d
    用户访谈           :a2, after a1, 3d
    需求文档编写       :a3, after a2, 2d

    section 设计
    UI/UX设计          :b1, after a3, 21d
    数据库设计         :b2, after a3, 21d
    架构设计           :b3, after a3, 21d

    section 开发
    section 前端开发
    页面布局           :c1, after b3, 14d
    交互逻辑           :c2, after c1, 14d
    前端逻辑实现       :c3, after c2, 14d

    section 后端开发
    服务器搭建         :d1, after b3, 14d
    API接口开发        :d2, after d1, 14d
    业务逻辑实现       :d3, after d2, 14d

    section 测试
    单元测试           :e1, after c3 and d3, 3d
    集成测试           :e2, after e1, 3d
    系统测试           :e3, after e2, 4d
    用户验收测试       :e4, after e3, 4d

    section 上线部署
    代码部署           :f1, after e4, 2d
    数据迁移           :f2, after f1, 2d
    上线验证           :f3, after f2, 3d

效果如下

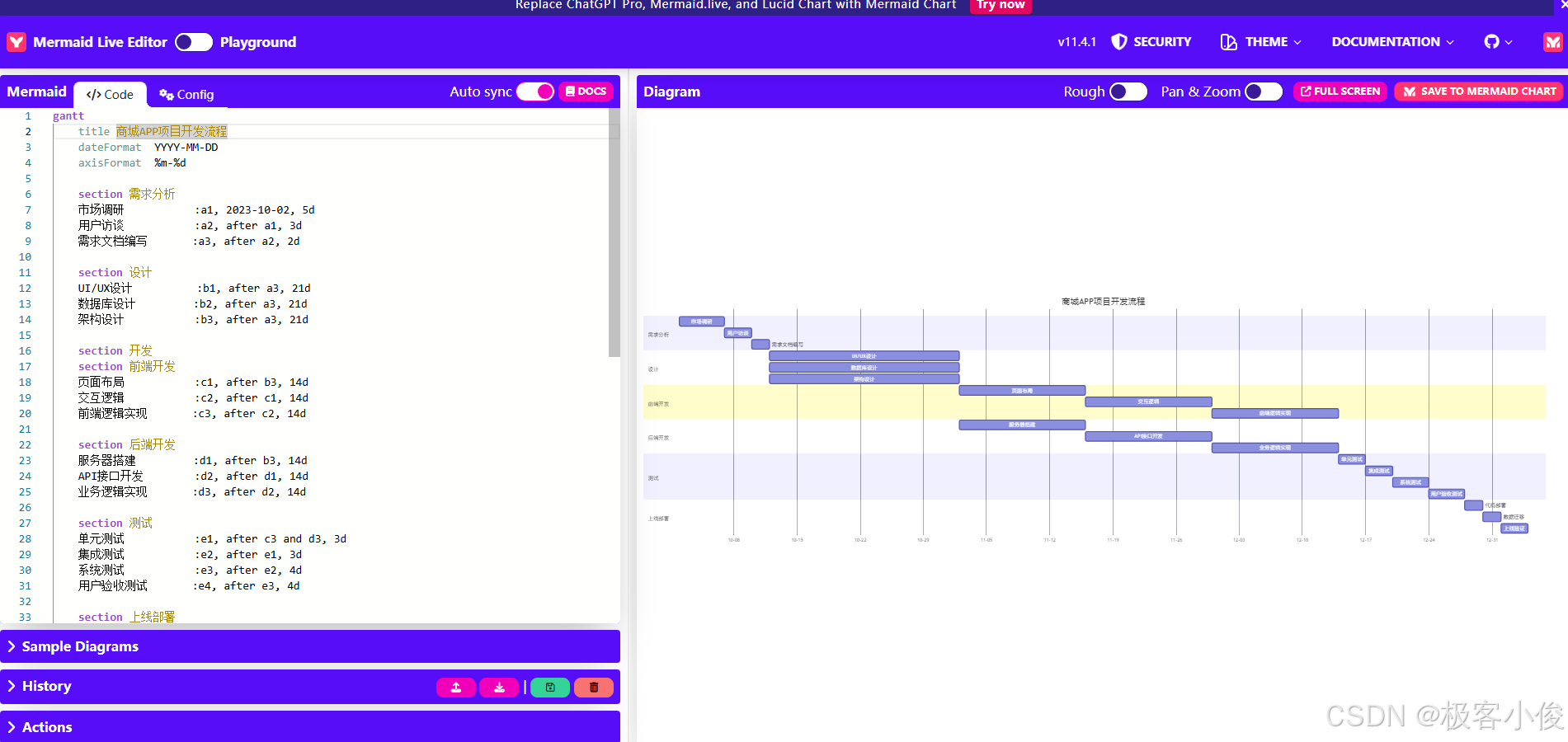

在线也可以显示

复制到这个地址:https://mermaid.live

如图

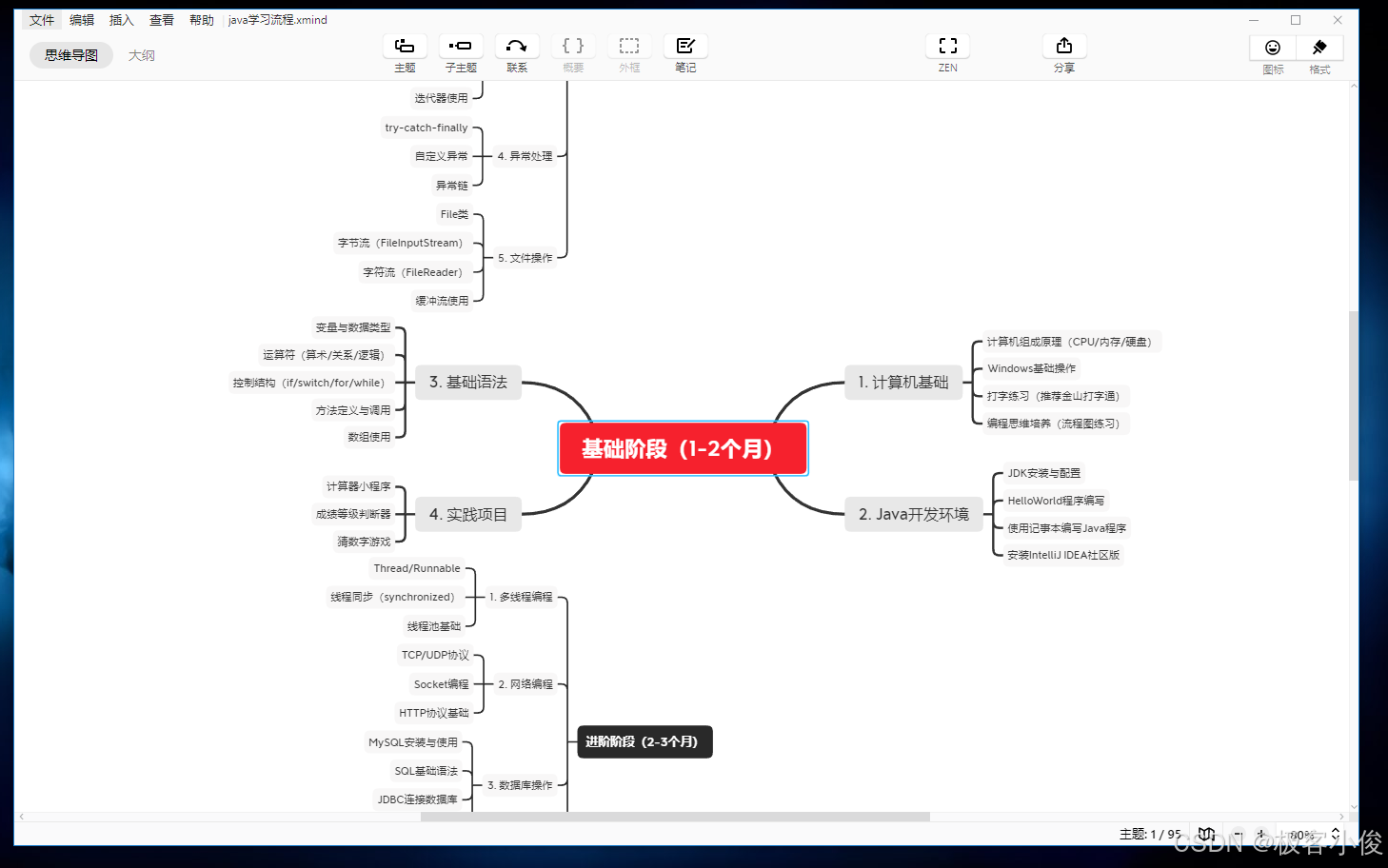

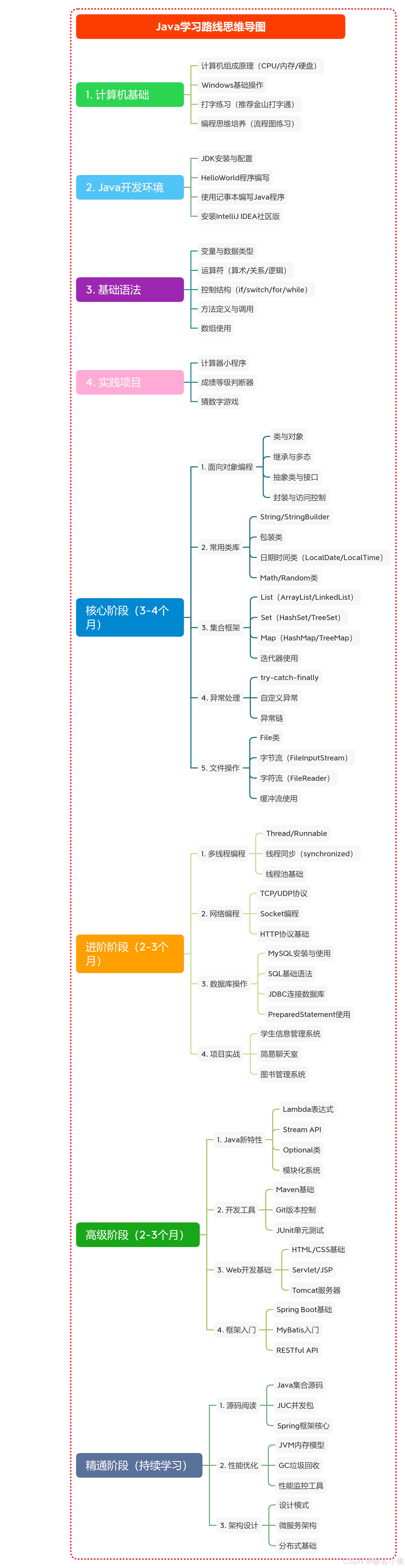

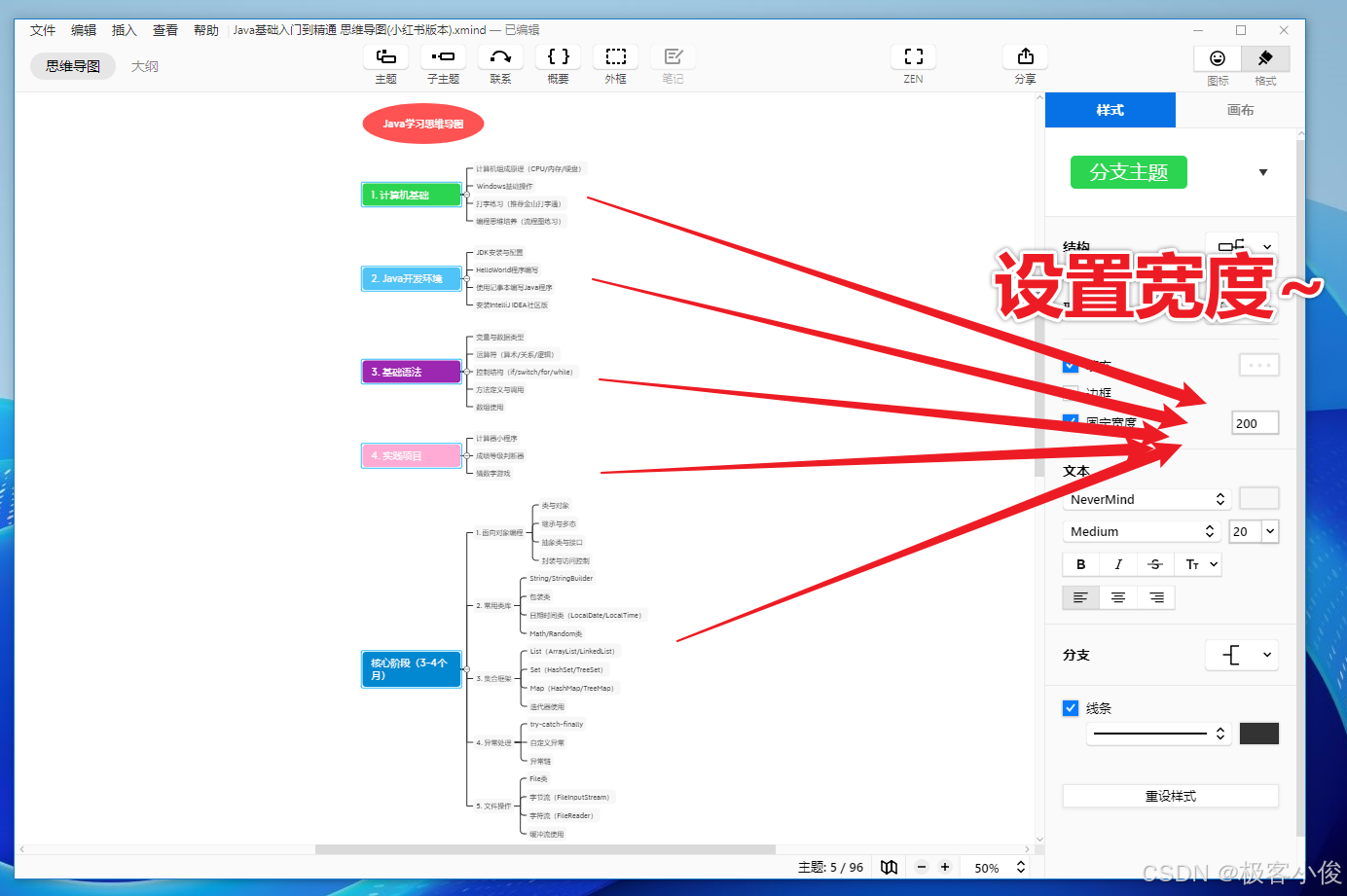

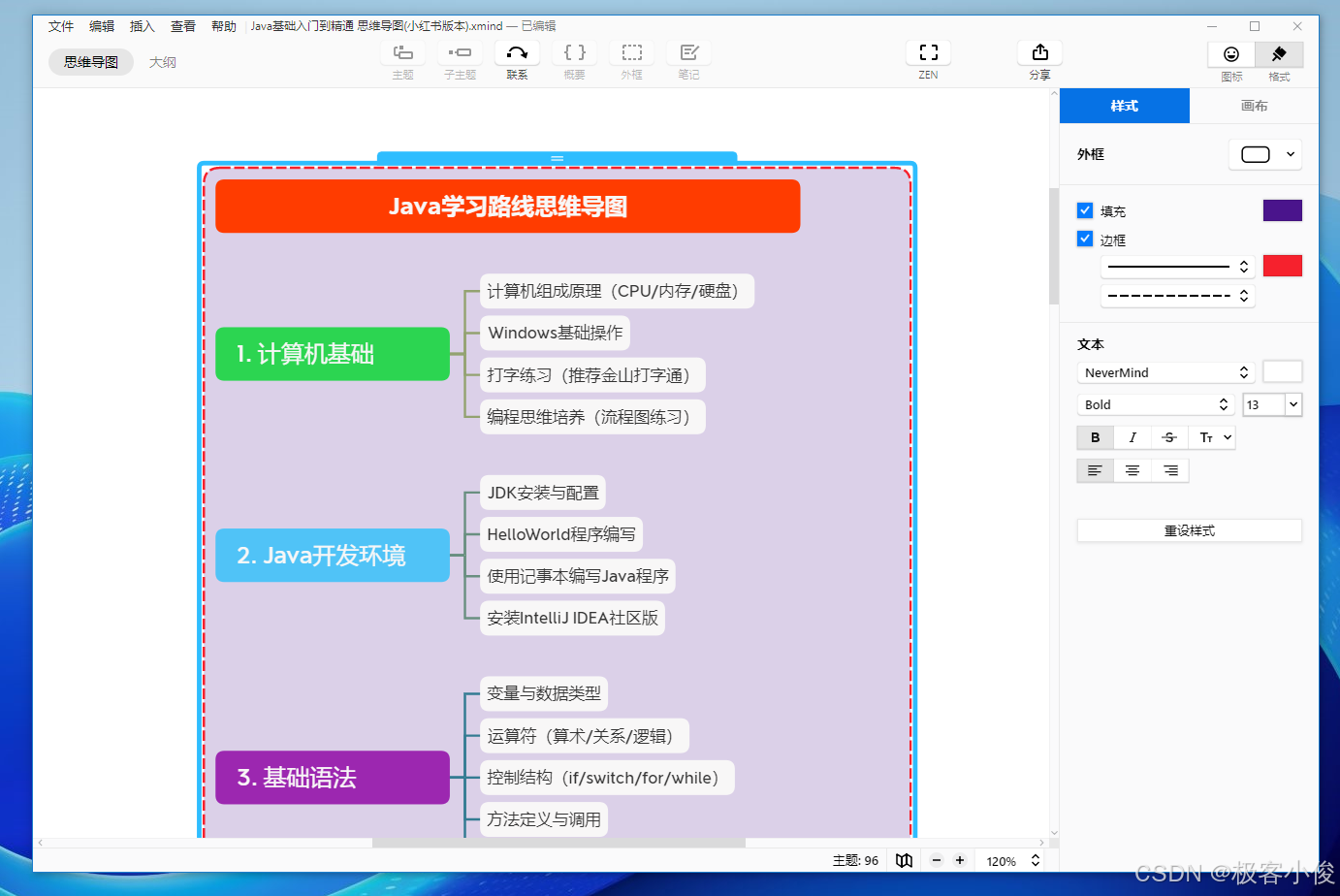

3.生成Xmind思维导图

思维导图是一种用于组织和表达思维内容帮助提高记忆力、理解力和创造力，使复杂信息变得易于理解和记忆!

尤其是我们学习需要方法和引导的时候，这个思维导图就很重要了!

举个栗子

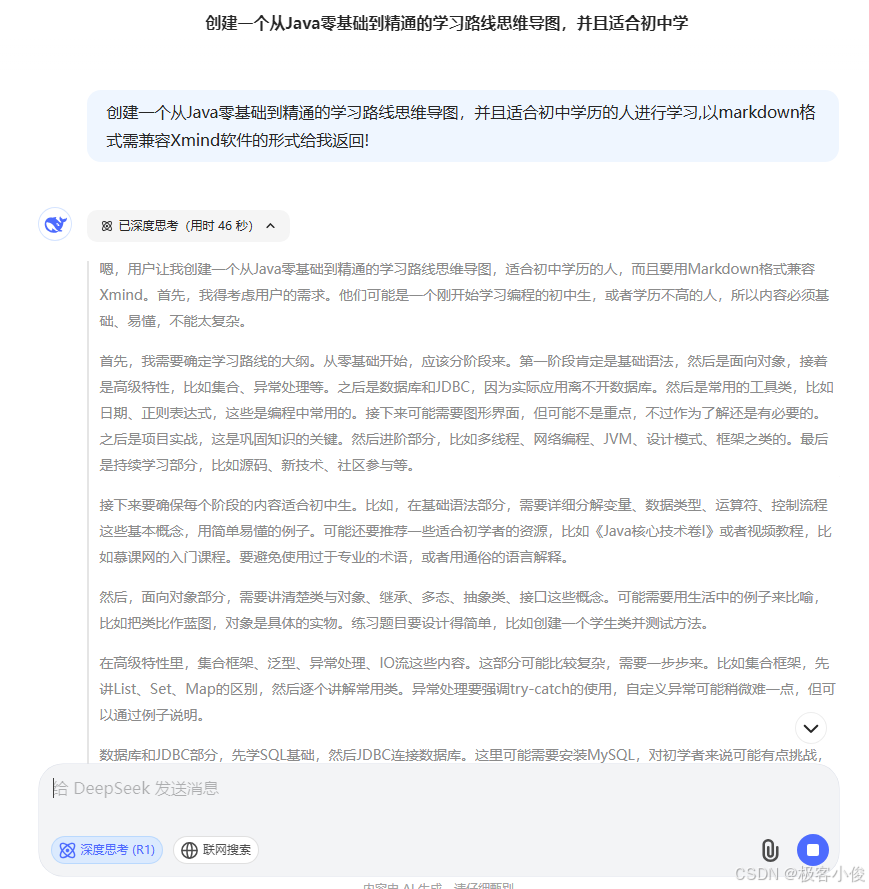

创建一个从Java零基础到精通的学习路线思维导图，并且适合初中学历的人进行学习,以markdown格式需兼容Xmind软件的形式给我返回!

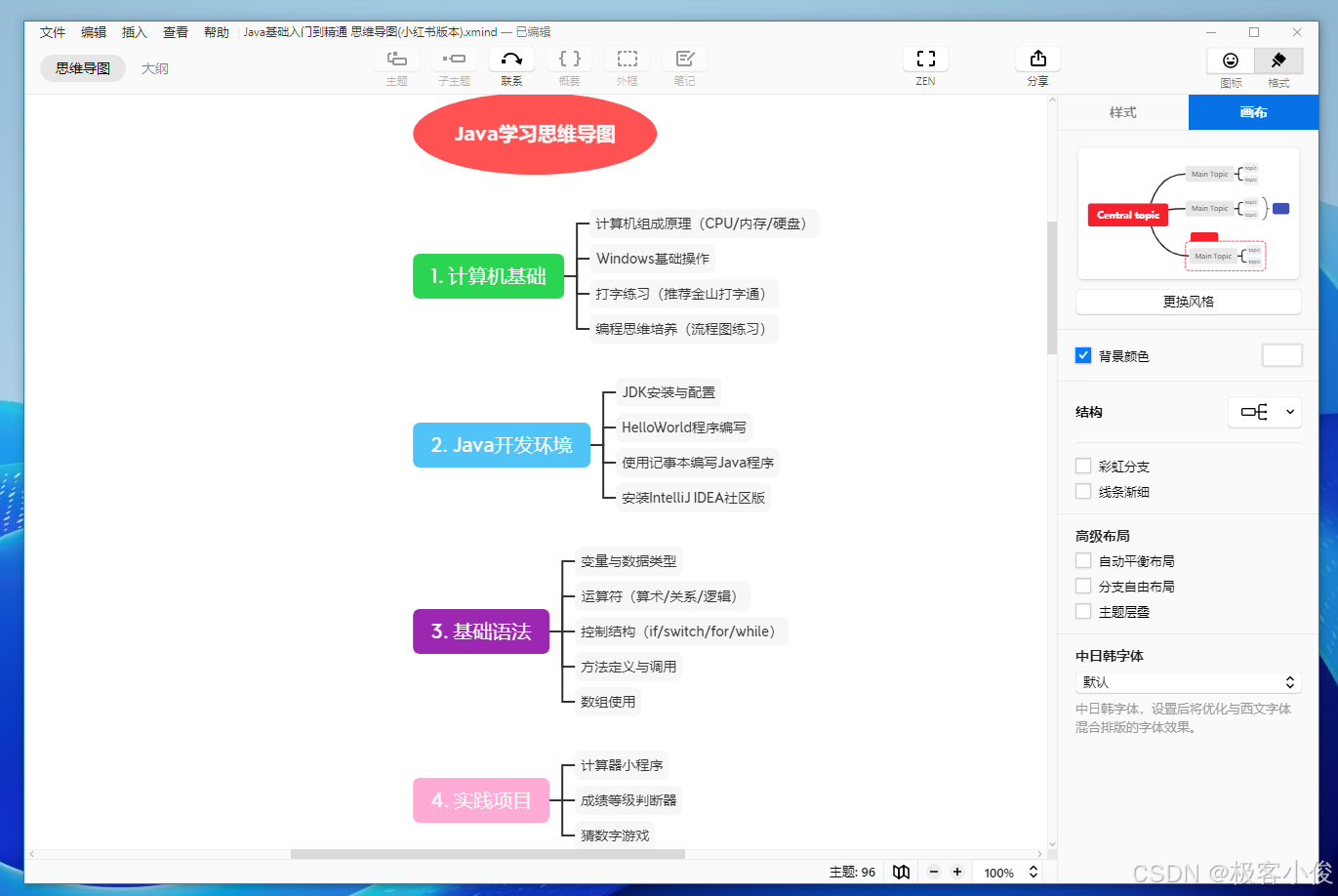

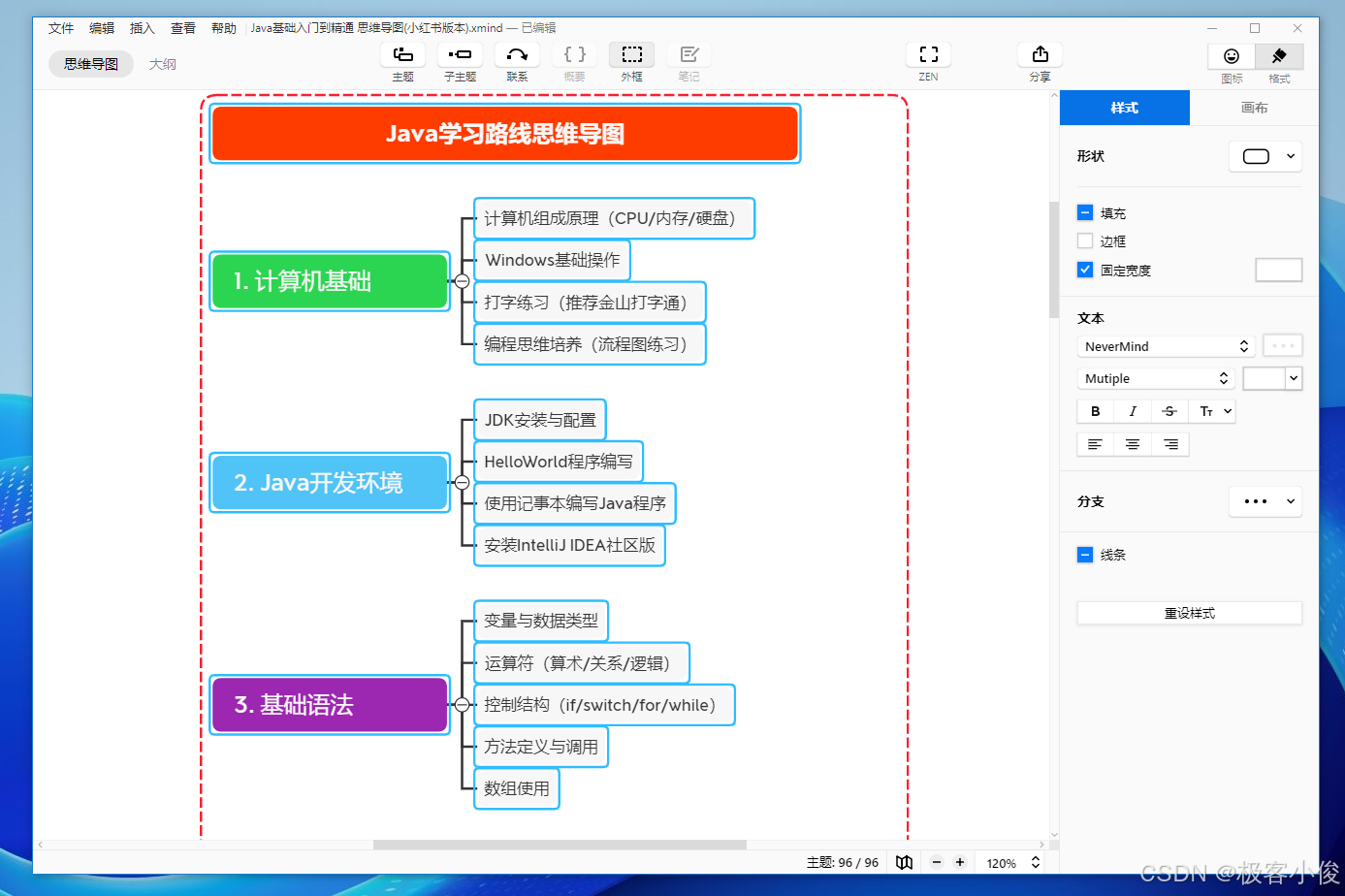

如图

生成代码如下

## 基础阶段（1-2个月）

### 1. 计算机基础

- 计算机组成原理（CPU/内存/硬盘）
- Windows基础操作
- 打字练习（推荐金山打字通）
- 编程思维培养（流程图练习）

### 2. Java开发环境

- JDK安装与配置
- HelloWorld程序编写
- 使用记事本编写Java程序
- 安装IntelliJ IDEA社区版

### 3. 基础语法

- 变量与数据类型
- 运算符（算术/关系/逻辑）
- 控制结构（if/switch/for/while）
- 方法定义与调用
- 数组使用

### 4. 实践项目

- 计算器小程序
- 成绩等级判断器
- 猜数字游戏

## 核心阶段（3-4个月）

### 1. 面向对象编程

- 类与对象
- 继承与多态
- 抽象类与接口
- 封装与访问控制

### 2. 常用类库

- String/StringBuilder
- 包装类
- 日期时间类（LocalDate/LocalTime）
- Math/Random类

### 3. 集合框架

- List（ArrayList/LinkedList）
- Set（HashSet/TreeSet）
- Map（HashMap/TreeMap）
- 迭代器使用

### 4. 异常处理

- try-catch-finally
- 自定义异常
- 异常链

### 5. 文件操作

- File类
- 字节流（FileInputStream）
- 字符流（FileReader）
- 缓冲流使用

## 进阶阶段（2-3个月）

### 1. 多线程编程

- Thread/Runnable
- 线程同步（synchronized）
- 线程池基础

### 2. 网络编程

- TCP/UDP协议
- Socket编程
- HTTP协议基础

### 3. 数据库操作

- MySQL安装与使用
- SQL基础语法
- JDBC连接数据库
- PreparedStatement使用

### 4. 项目实战

- 学生信息管理系统
- 简易聊天室
- 图书管理系统

## 高级阶段（2-3个月）

### 1. Java新特性

- Lambda表达式
- Stream API
- Optional类
- 模块化系统

### 2. 开发工具

- Maven基础
- Git版本控制
- JUnit单元测试

### 3. Web开发基础

- HTML/CSS基础
- Servlet/JSP
- Tomcat服务器

### 4. 框架入门

- Spring Boot基础
- MyBatis入门
- RESTful API

## 精通阶段（持续学习）

### 1. 源码阅读

- Java集合源码
- JUC并发包
- Spring框架核心

### 2. 性能优化

- JVM内存模型
- GC垃圾回收
- 性能监控工具

### 3. 架构设计

- 设计模式
- 微服务架构
- 分布式基础

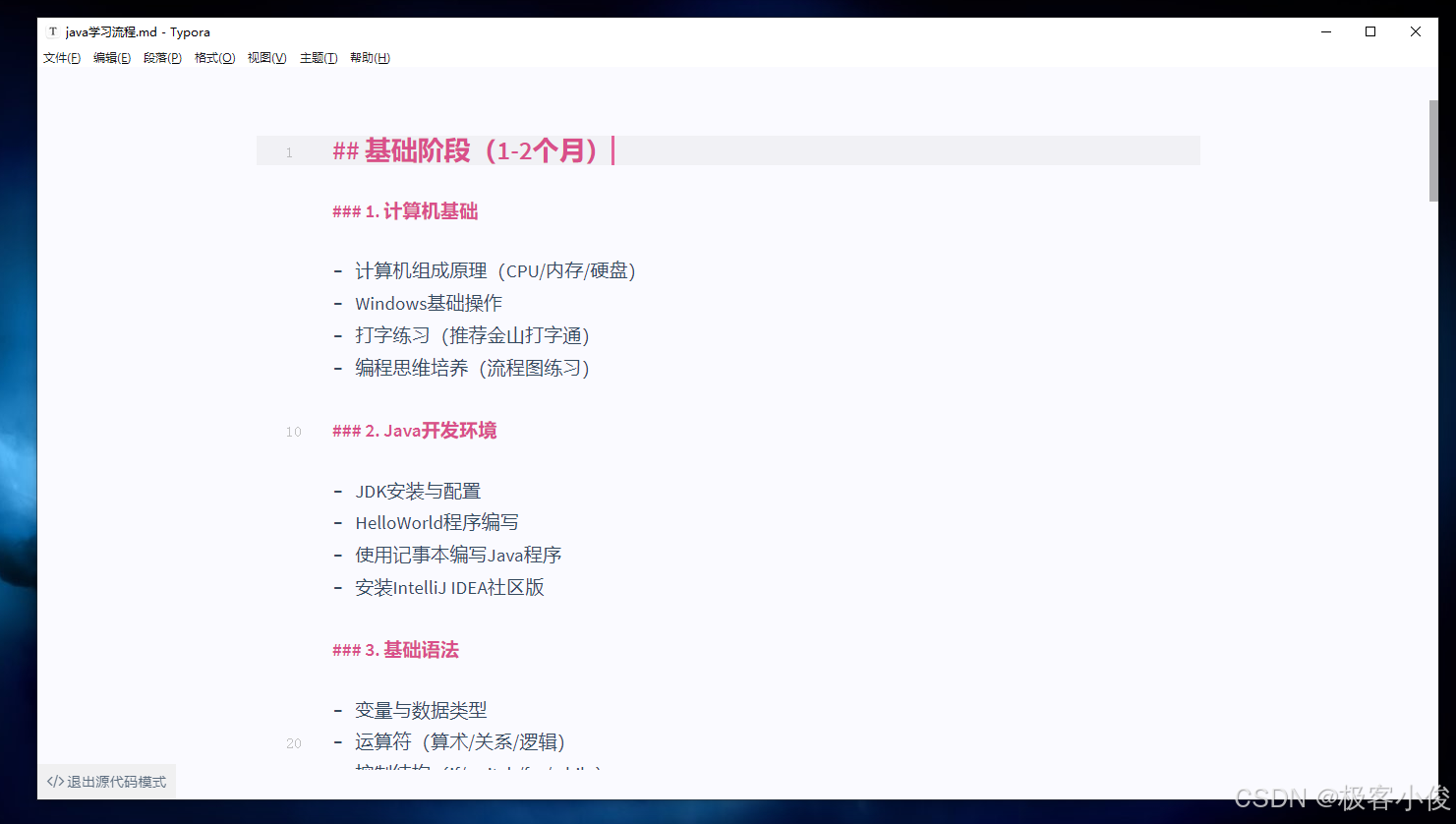

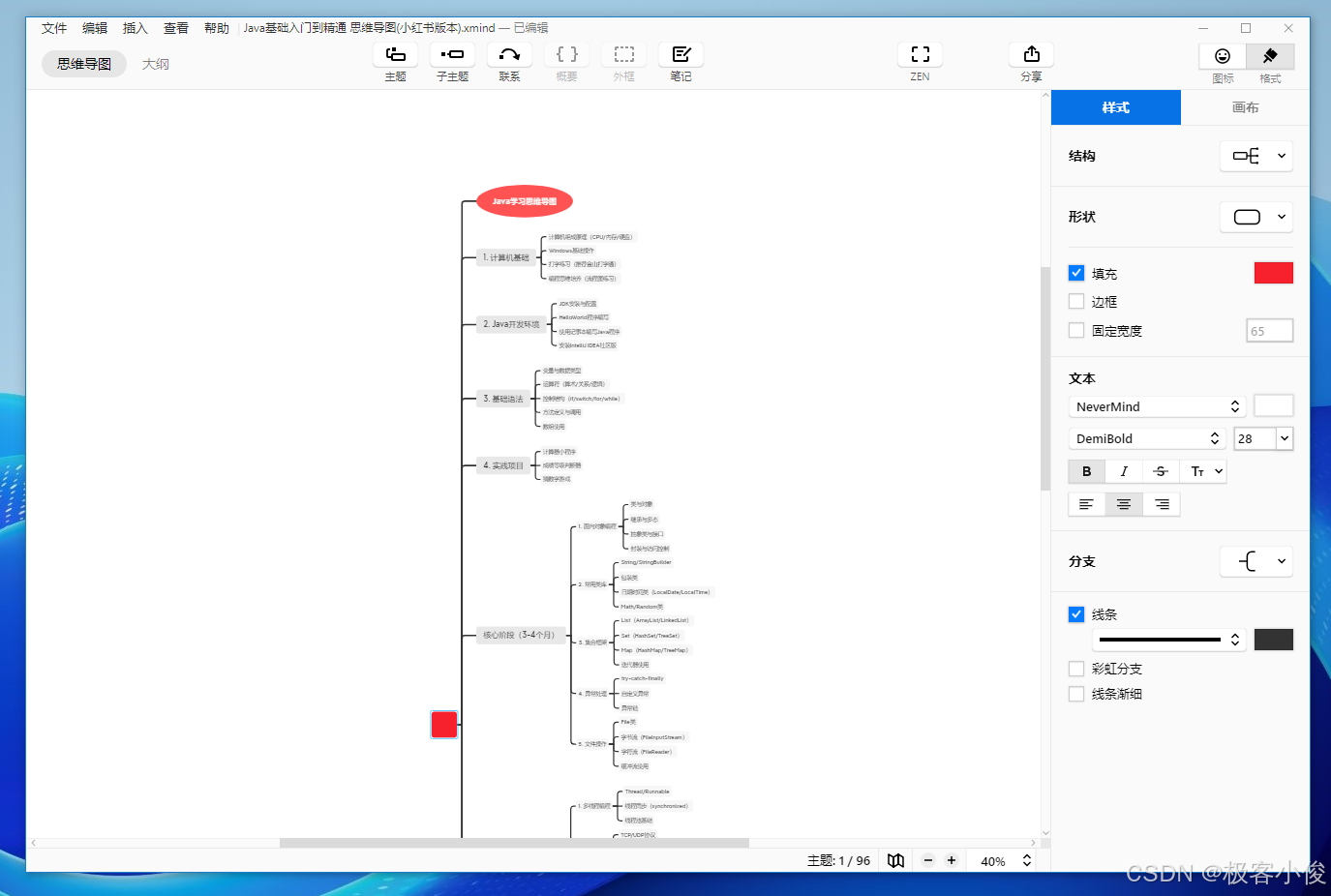

这里处理有点特殊，我建议你先复制到Typora编辑器中

如图
