graphviz嵌入latex的方法

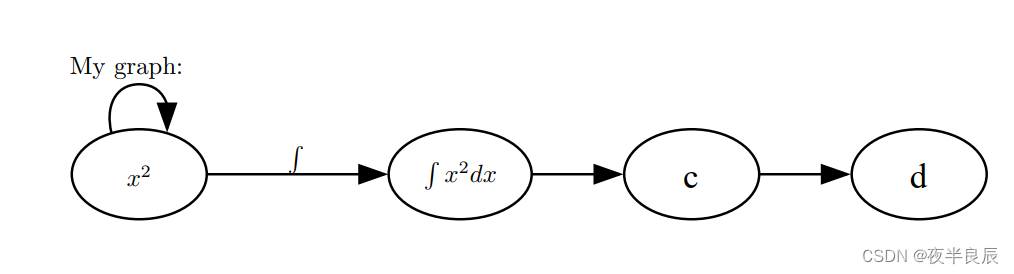

效果：

---

graphviz

graphviz是一个开源的工具包，用DOT语言编写可以自动转换成图形，因为写法非常简单，只用代码描述好连接关系，就能直接得到最终的图形，所以优势很大。

---

latex：

就不介绍了

---

graphviz与latex联合使用：

首先必须要安装latex，我这里安装的是MikTex，然后使用的IDE是TexStudio。
(1) 安装好MikTex后，必须要在MikTex Console中检查更新，确保MikTex为最新版。
(2) 打开TexStudio，选项->设置Tex Studio->命令，然后在Latex，PdLatex，XeLatex，LuaLatex中，找到最后的%.tex，然后在%的前面加上–shell-escape
(3) 然后在TexStudio中输入代码

\documentclass{article}

\usepackage[psfrag]{graphviz} %psfrag option
\usepackage{auto-pst-pdf} %to process .ps into .pdf
\usepackage{psfrag} %provides \psfrag

\begin{document}

	My graph:

	%LaTex code used at the graph
	\psfrag{x2}[cc][cc]{\(\int x^2dx\)}
	\psfrag{intx2}[cc][cc]{\(\int x^2dx\)}
	\psfrag{intsym}[cc][cc]{$\int\,$}

	\digraph{abc}{
		rankdir=LR;

		%nodes label
		a [label= x2]
		b [label = intx2]

		%edges
		a -> a;
		a -> b [label=intsym] %edge label
		b -> c -> d;
	}

\end{document}

然后运行看一下能否成功，现在应该是不行的，应当把psfrag，auto-pst-pdf和graphviz包都安装好，重启电脑。
(4) 重启电脑后重新运行这段代码，应当还是会报错，看一下消息看看是需要什么组件。一般是Perl和Unix工具集。
(5) 可能遇到这个问题，MiKTeX could not find the script engine ‘perl’ which is required。这就需要我们安装Perl，建议安装strawberryPerl，然后安装到一个目录下后，把bin文件的路径加入到环境变量中。
(6) 也可能遇到这个问题 sed’ is not recognized as an internal or external command, operable program or batch file.这是因为sed一般是Unix系统的常用命令行工具，所以需要在Windows上安装Unix工具集，我安装的是Cygwin，安装好之后把bin目录添加到环境变量。
(7)这时候运行就应当没问题了。如果还有报错，那么就应当查看消息一栏下的错误信息，然后解决就行了，一般要运行两次，因为我运行第一次还是容易有报错，第二次就没了。日志下的信息感觉没啥用。
(8) Graphviz和Latex联合使用的时候，就按照我上面提供的代码格式写就OK了。
