EVE-NG 连接物理网络

EVE-NG 不光能够在拓扑中添加各种网络设备，构建虚拟网络，还能通过VMware的虚拟网络连接到物理网中。与物理网络连接可以直接复用现有网络设施，构建更复杂的网络，同时，如果缺乏物理资源，也可以通过EVE-NG的虚拟设备创建一些服务。

下面将介绍配置的方式

VM虚拟网络配置

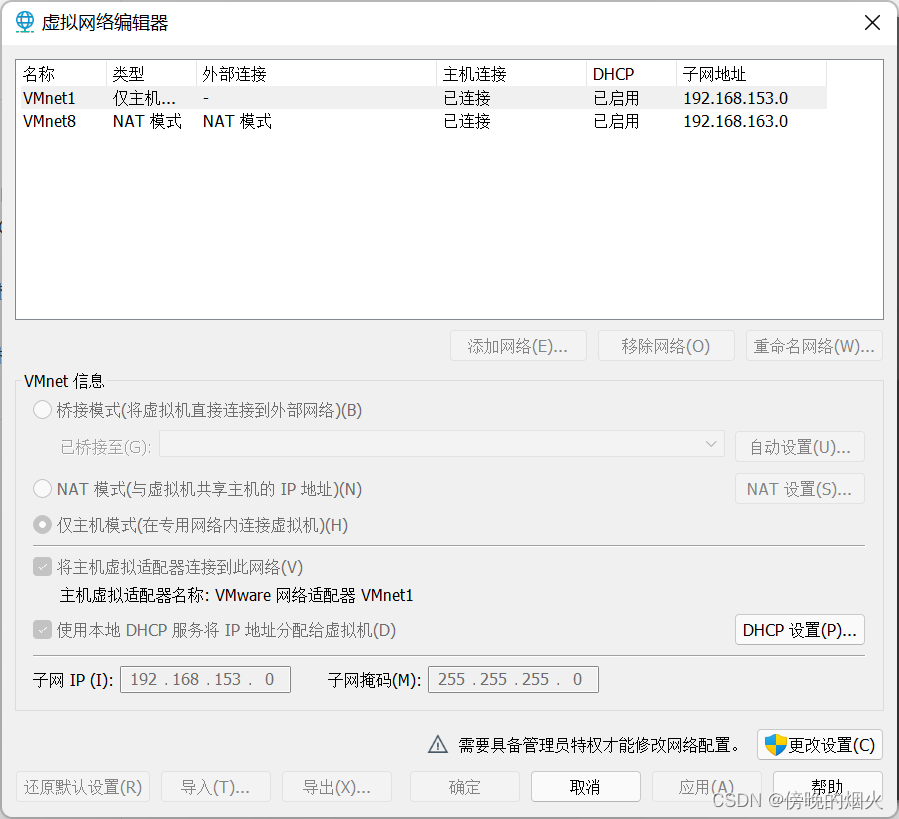

打开VMware -> 编辑->虚拟网络编辑器

VMware安装的时候，默认会安装VMware Network Adapter VMnet1 和 VMware Network Adapter VMnet8 两个网卡，分别对应主机模式（VMnet1）和NAT模式（VMnet8）

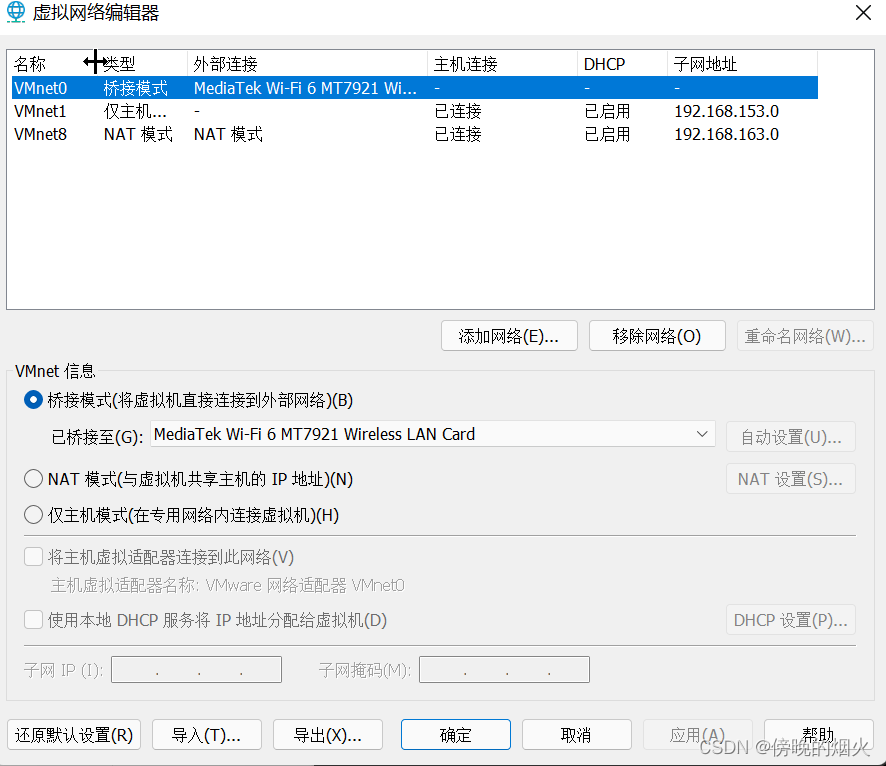

点击“更改设置” 按钮，还能看到桥接模式的配置（VMnet0）



 我用的是笔记本，没有物理网卡，所以将桥接模式桥接到WIFI网卡上，这样就连接到了我家中的WIFI网络上

EVE-NG 虚拟网卡配置

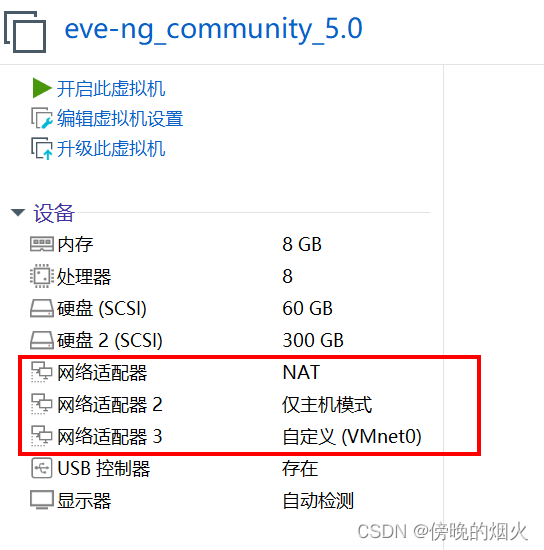

三个网络，需要对应三个网卡

VMnet0为桥接网络

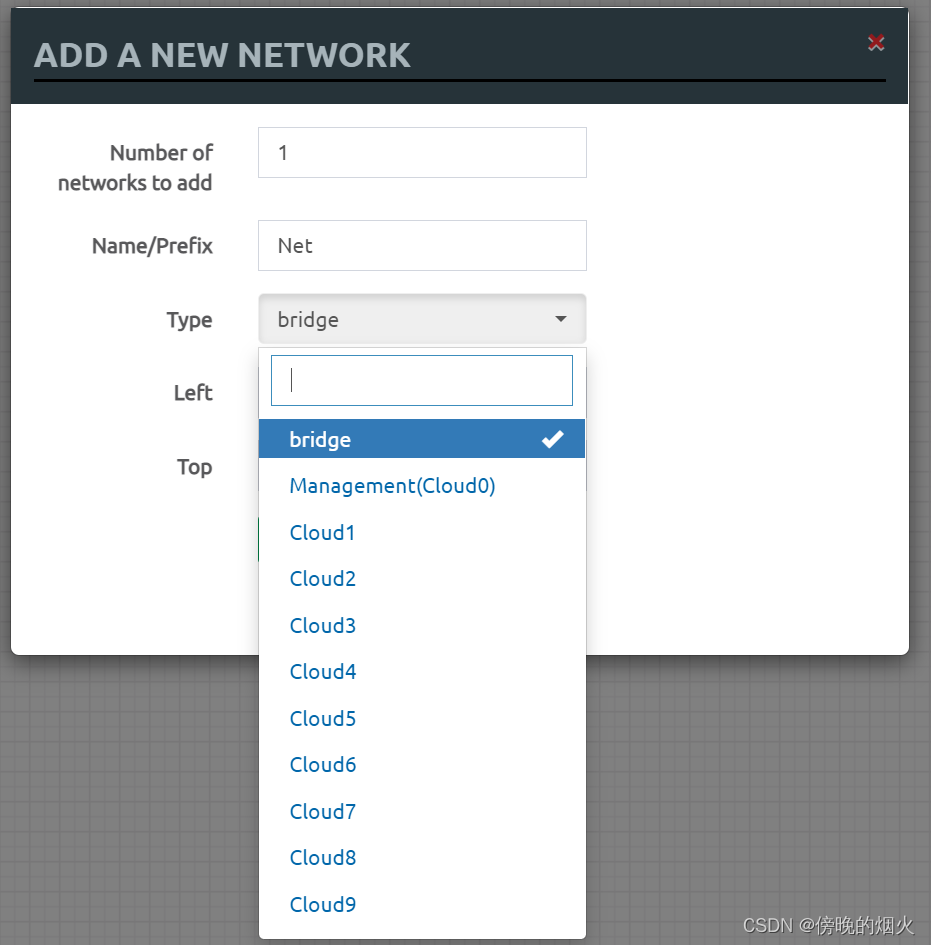

在EVE-NG中，网络的名字为cloud，从cloud0-cloud9 共10个网络，cloud0 为管理网络

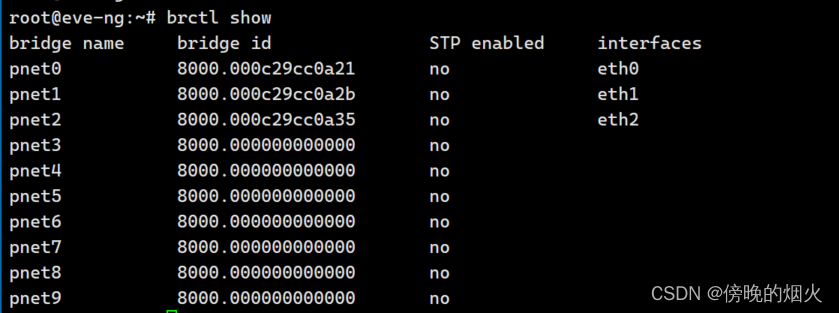

每个网络有一个桥，分别为pnet0-pnet9 ，每个桥中有一个默认的网卡

 我这里eth0 ，eth0 ，eth2 分别对应网络适配器（NAT模式） ，网络适配器 2 （主机模式），网络适配器 3（桥接模式）

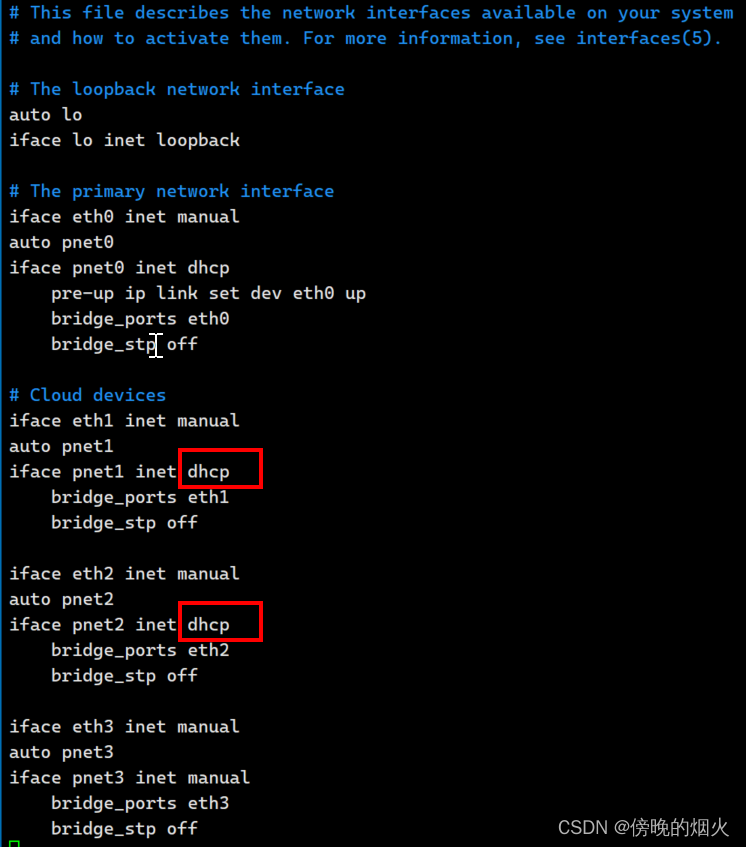

打开/etc/network/interfaces，可以看到网络的配置情况，将pnet1 和 pnet2 设置为dhcp模式，即可自动获取到IP地址

 修改后执行/etc/init.d/networking restart，重启网络服务

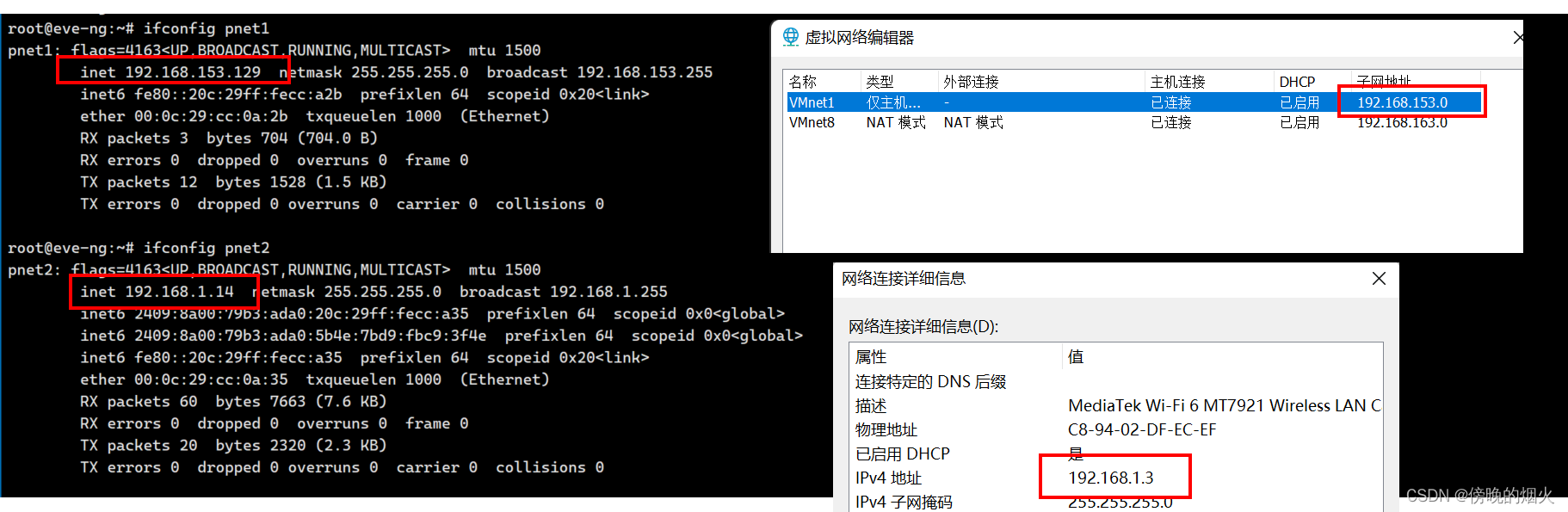

查看pnet1和pnet2,可以看到 分别获取到了对应网络的IP地址，说明配置正确

 创建LAB测试

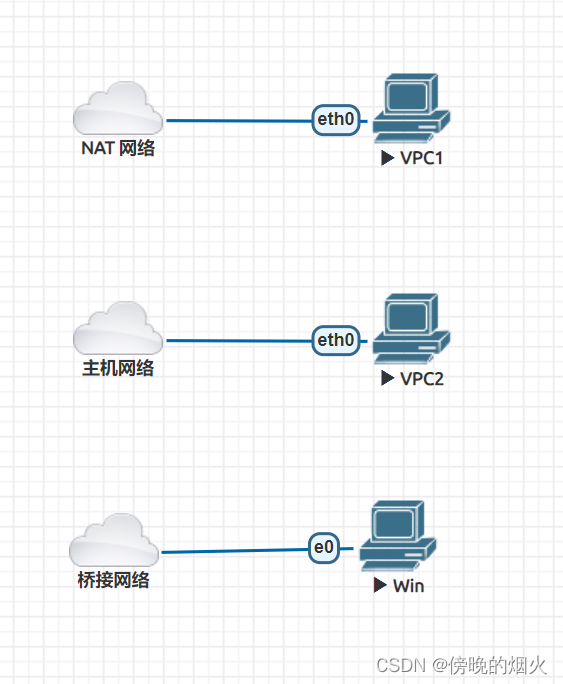

创建了一个最简单的拓扑，三个网络，每个网络连接一台PC

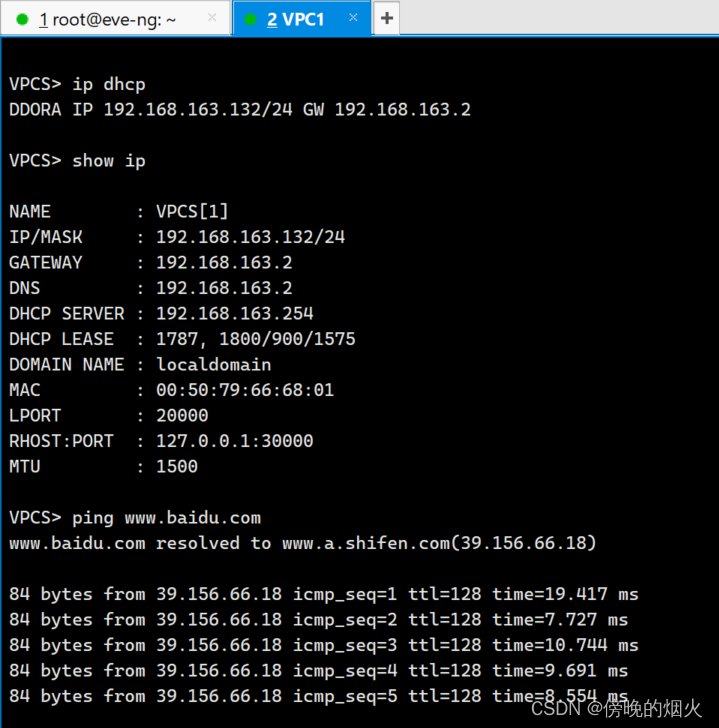

 第一台PC连接到NAT网络，获取到 192.168.163.0 网段的IP，可以访问互联网

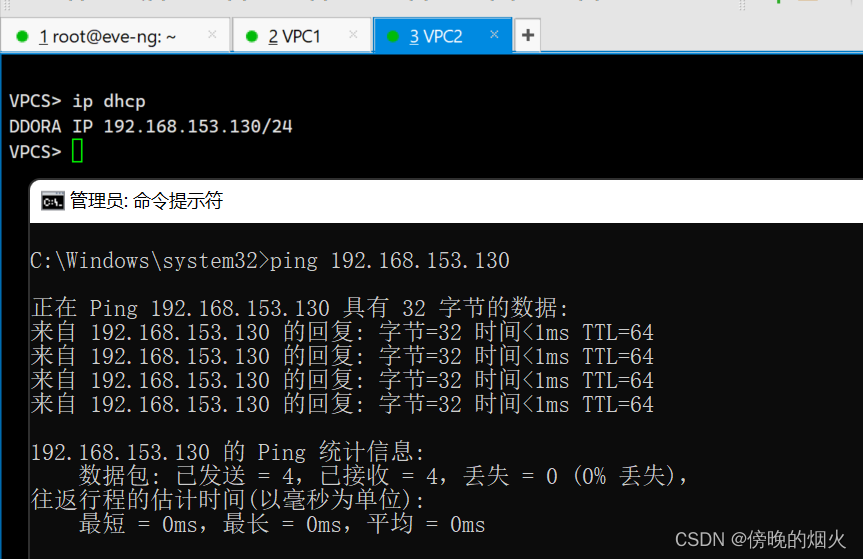

第二台PC连接到主机网络，获取到 192.168.133.0 网段的IP，只能内部通信，物理机可以ping通它

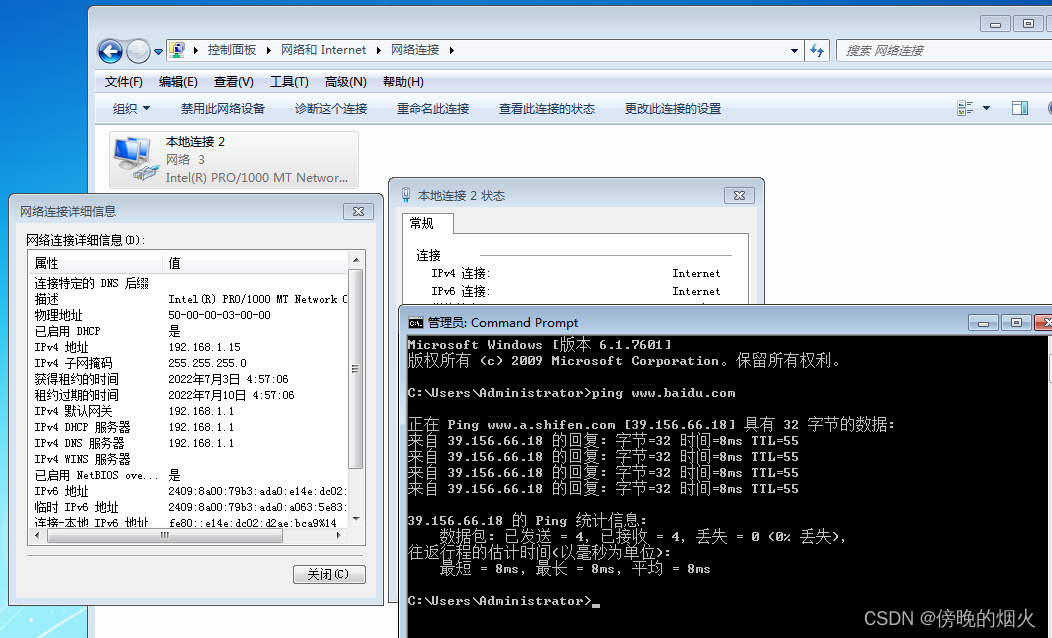

 第三台PC连接到桥接网络，也就是我家的网络，获取到 192.168.1.0 网段的IP，可以访问互联网。这个中间出了点问题，EVE-NG 不支持node运行时修改拓扑，这个PC连接了桥接网络后，就管理不上了，telnet和VNC 都不行，所以创建了一个windows虚拟机，先不连接网络，启动之后将网卡禁用，在关机，连接网络，VNC连接上，在启用网卡，这样倒是可以的。
