BC1.2协议介绍

前言：最近在做一款USB充电器，里面涉及的知识点比较多，所以在此记录一下。

BC1.2协议分类

由于USB接口供电的需求，其充电标准规范Battery Charging Specification-1.2(BC1.2)在2010年颁布，BC1.2规范规定了三种不同类型的USB接口：标准下行端口(Standard Downstream Port,SDP)、 专用充电端口(Dedicated Charging Port,DCP)和充电下行端口(Charging Downstream Port,CDP)，以及识别应用端口类型的协议。

标准下行端口(Standard Downstream Port,SDP)：PC的典型端口，这种端口的D+和D-上都有下拉电阻。最大电流为500mA。当USB处于这种模式时既可以为外部设备(手机充电、充电宝）充电，也可以起到数据传输的作用(U盘、手机上传/下载)。

专用充电端口(Dedicated Charging Port,DCP)：适配器、车载充电器等端口，这种端口不可以传输数据，但可以提供1.5A 以上的电流，端口的D+和 D-短路，不需要枚举。

充电下行端口(Charging Downstream Port,CDP)：这种端口即支持大电流1.5A充电，也可以兼容USB2.0的数据传输，因为可以支持传递数据，所以D+和D-也必须有下拉电阻。

BC1.2协议的三种端口形式如下图所示：

BC1.2协议识别过程:如下图所示

• VBUS检测：在PD端的电路可以检测VBUS，可以判断连接是否有效。电路中的参考电压VOTG_SESS_VLD一般在0.8V~4V之间，当总线上的电压高于这个值，即VBUS>VOTG_SESS_VLD，则说明USB连接有效。
• DCD(数据连接检测)：这个阶段不是一定有的，因为USB端口是否支持数据连接是未知的，有可能支持也有可能不支持。如果这个阶段D+端口或者ID端口在900ms内都没有检测到连接，那么就必须开始首次检测。
• 首次检测：这个阶段主要是判断USB端口是充电应用还是传输数据。首先VDP_SRC和 IDM_SINK的开关闭合，将电压VDP_SRC接入D+端口，D+端口的电压一般为0.6V，然后检测D-端口电压。如果检测到D-端口电压小于规定的参考电压，即VD-＜VDAT_REF则端口判定为SDP类型；若大于规定的参考电压，则判定为CDP类型或者DCP类型。
• 二次检测：该阶段是确认USB为充电口之后是否可以支持数据传输协议，这样就可以区分CDP和 DCP。首先VDM_SRC的开关闭合，这时将D-拉高至0.6V，然后检测D+的电压，如果D+小于规定的参考电压，即VD+＜VDAT_REF则判定端口为CDP；如果大于规定的参考电压则判定端口为DCP。

识别三种端口的示波器波形图，如下图所示

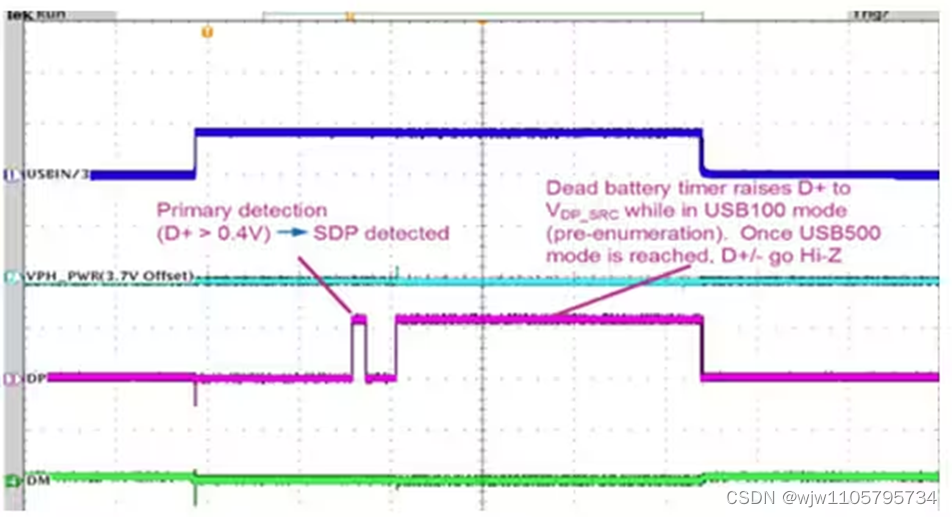

标准下行端口(Standard Downstream Port,SDP)：

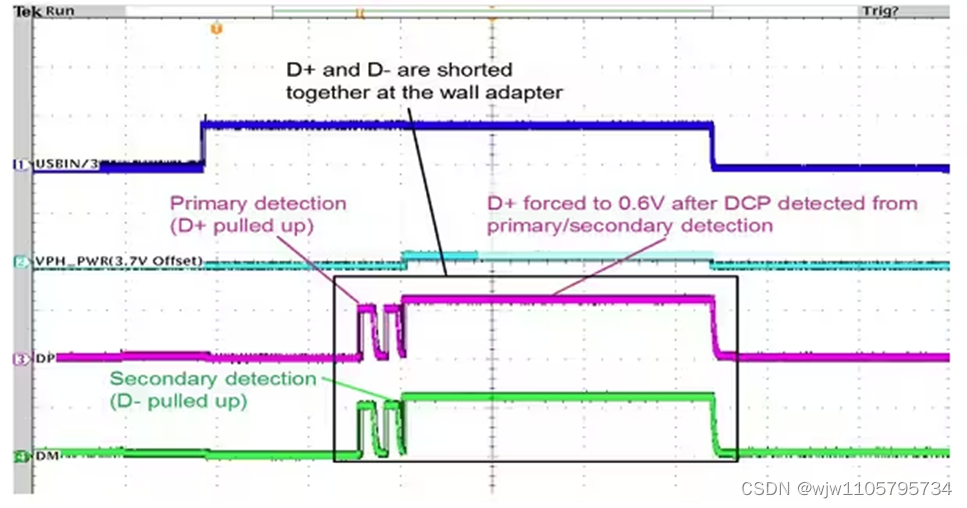

专用充电端口(Dedicated Charging Port,DCP)：

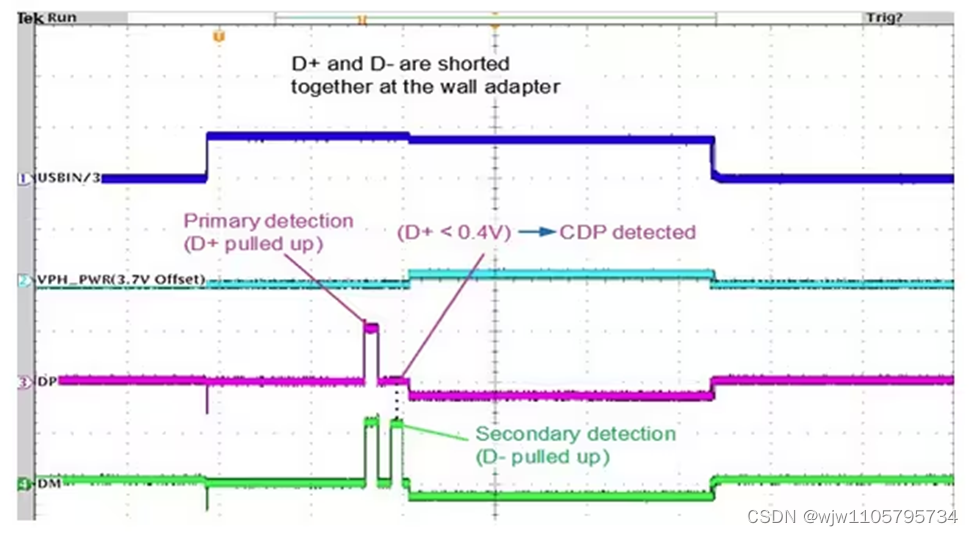

充电下行端口(Charging Downstream Port,CDP)：

注：DP，即D+；DM，即D-。
