详解ISO13400文档-2

TCP and UDP Port

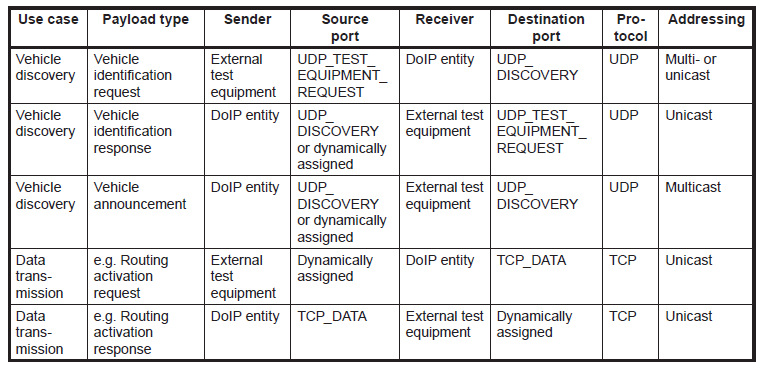

先来回顾下DoIP中所有的TCP和UDP端口及其用途

这里先明确这几个端口号

• UDP_TEST_EQUIPMENT_REQUEST：随机端口
• UDP_DISCOVERY：13400
• Dynamically assigned：随机端口
• TCP_DATA：13400

接着再逐条分析

• 第一条

车辆发现功能，由外部测试设备发送给DoIP实体，这是一条车辆识别请求消息，所以Payload type是Vehicle Identification request(0x0001/0x0002/0x0003)

源端口号，也就是外部测试设备的udp端口号， 是随机端口

目的端口号，也就是DoIP实体监听的udp端口号，是13400

这是一条多播或单播报文，我理解这里的多播应该包括IPv4的广播

• 第二条

车辆发现功能，由DoIP实体发送给外部测试设备，这是一条车辆识别响应消息，所以Payload type是Vehicle Identification response(0x0004)

源端口号，也就是DoIP实体发送响应的udp端口号，是13400

目的端口号，也就是外部测试设备的监听的udp端口号，是随机端口

这是一条单播报文

一二两条DoIP消息，是外部测试设备为了获取车辆信息，而发送的请求报文，以及DoIP实体收到请求后告知车辆信息，而回复的响应，所以这是一组请求-响应报文，响应报文里的目的端口，虽然不是固定的某个值，但是也具有确定性，就是请求报文里的源端口

• 第三条

车辆公告功能，由DoIP实体发送给外部测试设备，这是一条车辆信息公告消息，所以Payload type是Vehicle announcement(0x0004)

源端口号，也就是DoIP实体的udp端口号，是13400或者随机端口

目的端口号，也就是外部测试设备监听的udp端口号，是13400

这是一条多播报文

思考两个问题

1. 为什么目的端口号必须是13400，能想明白吗？这里不做赘述

2. 为什么Vehicle Identification response和Vehicle announcement的值都是0x0004呢？因为它们都是DoIP实体把车辆信息发送给外部测试设备的消息

• 第四条

数据传输功能，由外部测试设备发送给DoIP实体，这是在建立DoIP通信时和通信后的消息，它的Payload type有多种类型，比如Routing activation request、Alive check request、Diagnostic message等

源端口号，也就是外部测试设备的tcp端口号，是随机端口

目的端口号，也就是DoIP实体监听的tcp端口号，是13400

这是一条单播报文（tcp报文都是单播报文）

• 第五条

数据传输功能，由DoIP实体发送给外部测试设备，这是在建立DoIP通信时和通信后的消息，它的Payload type有多种类型，比如Routing activation
response、Alive check response、Diagnostic message positive acknowledgement/Diagnostic message negative acknowledgement等

源端口号，也就是DoIP实体的tcp端口号，是13400

目的端口号，也就是外部测试设备监听的端口号，是随机端口

这是一条单播报文（tcp报文都是单播报文）

四五两条DoIP消息，是在TCP三次握手后，外部测试设备通过tcp协议发送功能请求，DoIP实体收到请求后给出相应的响应，所以这是一组请求-响应报文，响应报文里的目的端口，虽然不是固定的某个值，但是也具有确定性，就是请求报文里的源端口

这种请求-响应的模式，就是典型的client-server的工作模式

车辆识别和车辆公告
