本文详细介绍了AUTOSAR文档的命名缩写规范，如MOD（元模型）、RS（需求规范）、TR（技术报告）、SWS（软件规范）和SRS（软件需求规范）等。通过这些规范，读者可以更好地理解和学习AUTOSAR标准，包括其元模型、需求定义、模块设计和软件流程。同时，文档还提供了模板规范（TPS）和辅助说明（EXP）以辅助理解。
AUTOSAR作为使用越来越广泛的汽车ECU软件架构，熟悉AUTOSAR标准是基础，首先需要了解AUTOSAR规范文档架构，命名规则，才能高效的学习AUTOSAR，下面介绍文档名的缩写规范。
MOD：mode，介绍基于元模型建模的原理。
MMOD：Meta Mode，介绍AUTOSAR的元模型，AUTOSAR元模型是UML2.0模型。
RS：Requirement Specification，需求规范，RS主要是在Main、Methodology and Templates文件夹下，层次比SRS要高，比如AUTOSAR_RS_Main.pdf中对架构、基础软件、方法论等进行了明确的规范(图1所示)。
图1 需求规范示例
TR：Technical Report，技术报告，比如AUTOSAR_TR_PredefinedNames.pdf用于对不同的缩写进行了说明。
SWS：Software Specification，软件规范，详细介绍模块设计和实现原理，包括模块功能的详细介绍，API接口介绍，数据类型介绍，软件的流程图(图2所示)。
图2 SWS文件架构
EXP：Explaination，说明文档，通常是在auxiliary文件夹下，对其他文档中提到的内容进行解释说明。

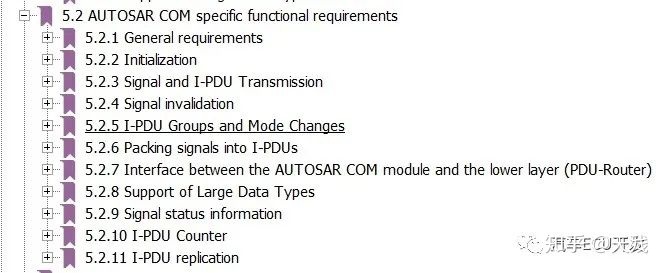

SRS：Software Requirement Specification，软件需求规范，在software architecture/auxiliary下，用于对各个软件模块功能需求进行说明。比如COM模块，必须有I-PDU发送和接收功能、数据打包和解包的功能，无效信号检测功能等(图3所示)。
图3 SRS需求定义

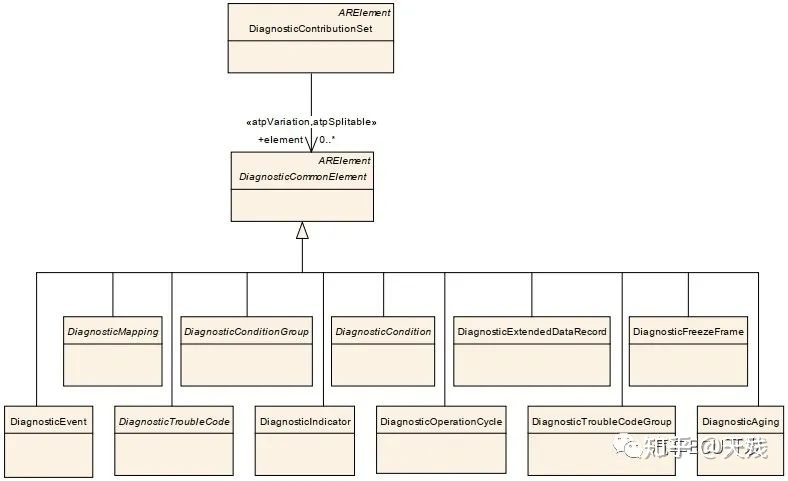

TPS：Template Specification，模板规范，用于介绍模块的处理架构、层次关系等，比如下图对诊断事件的层次结构进行的规范(图4所示)。
图4 dem诊断事件的层次关系
