一、接线图

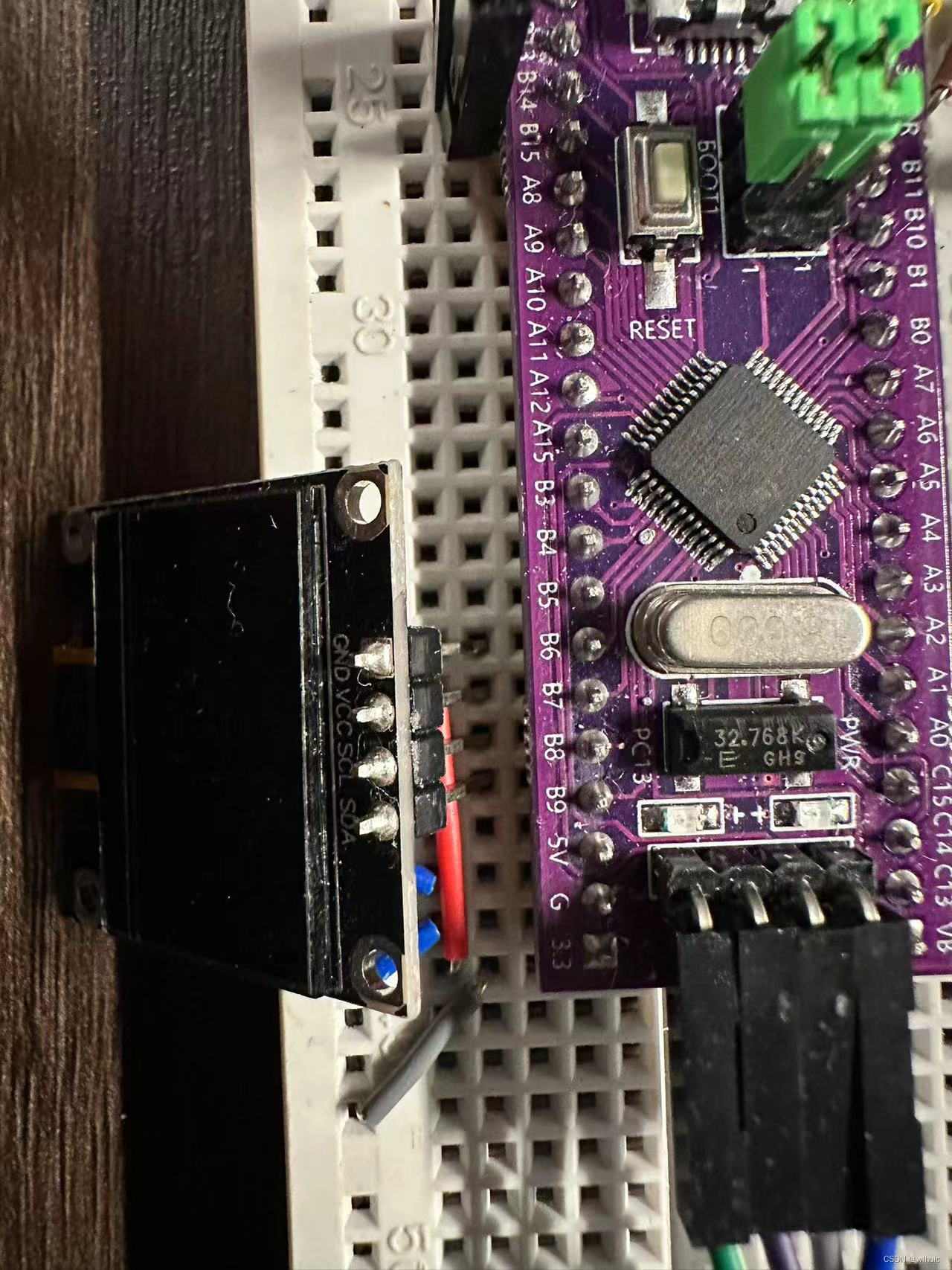

引脚对应:
scl-B8,sda-B9
key1-PB12
key2-PB13
key3-PB14
按键采用下拉输入,未按动时gpio口为低电平,按下时变成高电平

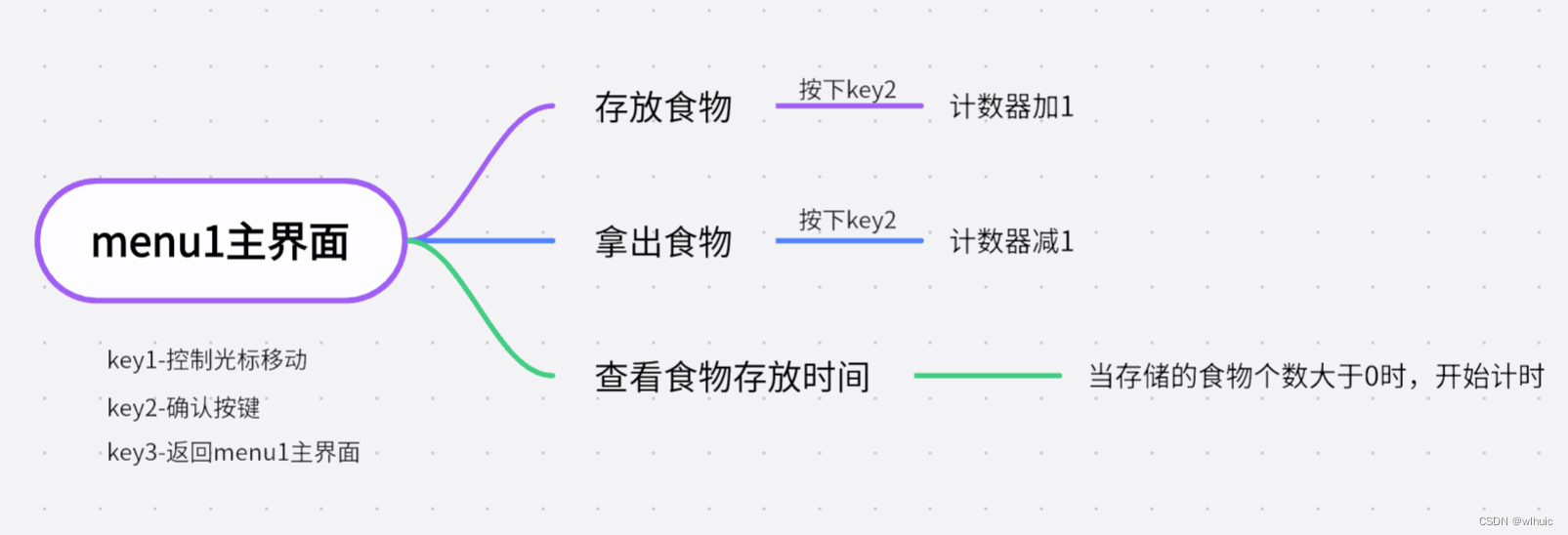

多级菜单的逻辑思维导图
代码部分
首先,要想实现一个简单的二级菜单,需要一个代返回值函数和一个while循环
int menu1()
{
while(1)
{...}
}
key1-光标的显示和位移
在while循环中,我们可以进行一些判断,比如:当按下按键时,进入第二菜单,这样实现的是一个确认按键的功能。当主菜单中含有多个第二菜单时,我们就需要一个光标来告诉我们目前选择的时哪个第二菜单。
光标我们可以通过修改oled在屏幕上的显示来显示光标,如何让光标进行移动是一个问题,这里我们采用设置一个标志位来记录光标的位置,当key1按下时,光标就会移动。
while(1)
{
int flag=1;
if(key1按下)
{
按键消抖
flag++;
if(flag==5)flag=1;//oled只有四行显示范围,flag最多只能等于4
}
}
完成光标的位移之后,我们应该显示一下光标,这里我们用简单的switch语句来显示
switch(flag)
case 1:光标显示在第一行break;
case 2:光标显示在第二行break;
case 3:光标显示在第三行break;
case 4:光标显示在第四行break;
switch语句也要在while循环中。
key2确认按键的实现
完成光标的显示和位移功能之后,我们要实现确认按键的功能
想要实现确认功能,就离不开我们之前设置的flag变量,通过flag我们才能知道我们所选择的是第几个二级菜单,当flag=1时,对应的时第一个二级菜单…
所以我们写的第一个menu1()函数是带返回值的,返回的就是这个flag。
我们需要在主函数中定义一个menu2来接收这个flag,也就是menu1的返回值。
void main()
{
int menu2;
while (1)
{
menu2=menu1();
if(menu2=1).功能函数.
if(menu2=2).功能函数.
if(menu2=3).功能函数.
if(menu2=4).功能函数.
}
}
这样就实现了确认的功能,当按下按键时,进行判断,判断时第几个二级菜单,然后进入二级菜单执行二级菜单功能。
key3-返回主菜单
讲完确认按键后,我们需要一个返回按键,来返回到主菜单,如何实现呢,其实很简单,只要在二级菜单的功能函数中加入一个判断语句,当按键按下时,直接break,回到主函数的循环中即可。
void menu2_fun()
{
.一些功能.
if(key3按下)
{
break;
}
}
当break之后,我们来看看主函数发生了什么。
void main()
{
int menu2;
while (1)
{
menu2=menu1();
if(menu2=1).menu2_fun().
if(menu2=2).功能函数.
if(menu2=3).功能函数.
if(menu2=4).功能函数.
}
}
当函数break后,我们就重新执行了menu1(),这样就直接回到了主界面。
以上就是三个按键功能的实现,分别是1.光标选择 2.确认 3.返回

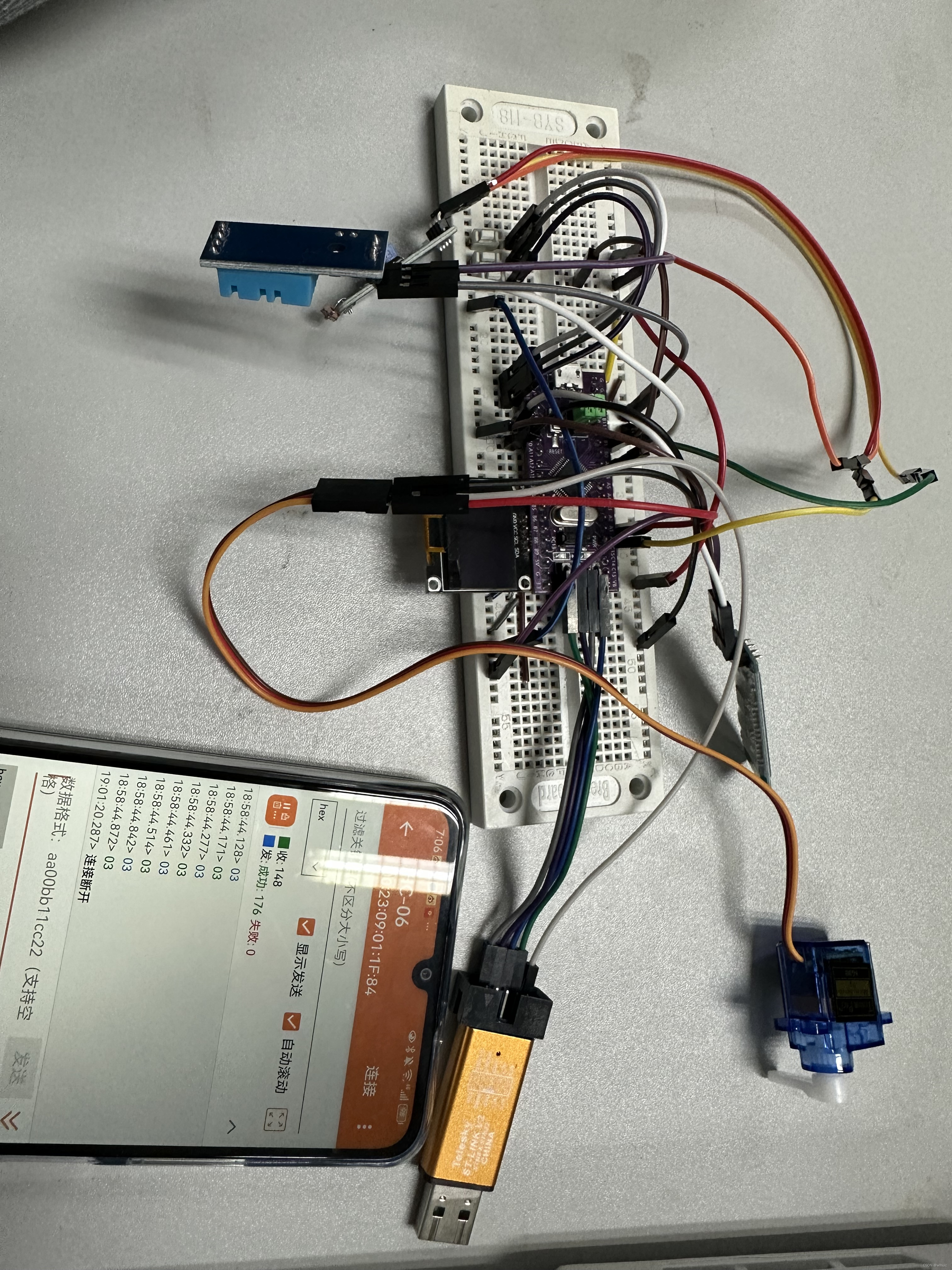

新加功能:
光敏传感器
温湿度传感器
蓝牙模块HC-06
SG90舵机
用蓝牙控制舵机,并实现蓝牙串口与手机通讯。
