先列出代码，程序的解释在后面。

代码：

#include <Uefi.h>
#include <Library/UefiBootServicesTableLib.h>
#include <Library/UefiRuntimeServicesTableLib.h>
#include <Library/DebugLib.h>
#include <Universal\DriverSampleDxe\DriverSample.h>


#define EFI_IFR_REFRESH_ID_OP_GUID \
  { \
    0xF5E655D9, 0x02A6, 0x46f2, {0x9E, 0x76, 0xB8, 0xBE, 0x8E, 0x60, 0xAB, 0x22} \
  }
EFI_GUID      gDriverSampleFormSetGuid = DRIVER_SAMPLE_FORMSET_GUID;
CHAR16        VariableName[] = L"MyIfrNVData";
EFI_GUID      gEfiIfrRefreshIdOpGuid = EFI_IFR_REFRESH_ID_OP_GUID;
EFI_EVENT     mEvent;

VOID
EFIAPI
EfiEventGetVariable (
  IN EFI_EVENT              Event,
  IN VOID                   *Context
  )
{
    EFI_STATUS                            Status = EFI_SUCCESS;
    UINTN                                 BufferSize;
    DRIVER_SAMPLE_CONFIGURATION           DataBuffer;

    BufferSize = sizeof (DRIVER_SAMPLE_CONFIGURATION);

    Status = gRT->GetVariable(
        VariableName,
        &gDriverSampleFormSetGuid,
        NULL,
        &BufferSize,
        &DataBuffer);
    if(EFI_ERROR(Status)){
     DEBUG((DEBUG_INFO,"gRT->GetVariable Failed!-------- %r\n", Status));
   }
    DEBUG((EFI_D_ERROR,"SetupRead Invoke Sucess! The data is:%r\n",DataBuffer.SuppressGrayOutSomething));

    gBS->CloseEvent (mEvent);
}

EFI_STATUS EFIAPI SetupRead(
    IN EFI_HANDLE             ImageHandle,
    IN EFI_SYSTEM_TABLE       *SystemTable
)
{
    EFI_STATUS                            Status = EFI_SUCCESS;

    DEBUG((EFI_D_ERROR, "SetupRead Start! \n"));
    Status = gBS->CreateEventEx (
        EVT_NOTIFY_SIGNAL,
        TPL_NOTIFY,
        EfiEventGetVariable,
        NULL,
        &gEfiIfrRefreshIdOpGuid,
        &mEvent
        );
    ASSERT_EFI_ERROR (Status);
    DEBUG((EFI_D_ERROR, "gBS->CreateEventEx Success! - %r\n",Status));

    return EFI_SUCCESS;
}

.inf

[Defines]
 INF_VERSION                 = 0x00010005
 BASE_NAME                   = SetupRead
 FILE_GUID                   = 395A072D-0660-4043-ADB6-09915F262B4B
 MODULE_TYPE                 = DXE_DRIVER
 VERSION_STRING              = 1.0
 ENTRY_POINT                 = SetupRead


[Sources.common]
 SetupRead.c

[Packages]

 Nt32Pkg/Nt32Pkg.dec
 MdePkg/MdePkg.dec
 MdeModulePkg/MdeModulePkg.dec
 IntelFrameworkPkg/IntelFrameworkPkg.dec

[LibraryClasses]
 UefiDriverEntryPoint
 UefiBootServicesTableLib
 DebugLib


[Depex]
 gEfiSimpleTextOutProtocolGuid

ps:PEIM和DXE Module在dsc和fdf里都要加上相应路径，只在dsc里加编译可以通过，但是不能正确查看运行结果。

1.要获取的Setup选项值

学习获取Setup选项值之前建议先了解一下uni文件和vfr文件。

我获取的是UEFI模拟环境中的选项值，它在模拟环境下的Setup界面中的Device Manager->Browser Testcase Engine->My one-of prompt #1，它的值有三个分别是Suppress the Checkbox、GrayOut the Checkbox、Enable Checkbox。

那么怎样才能在EDKII源码里找到要获取的Setup选项所对应的变量呢？

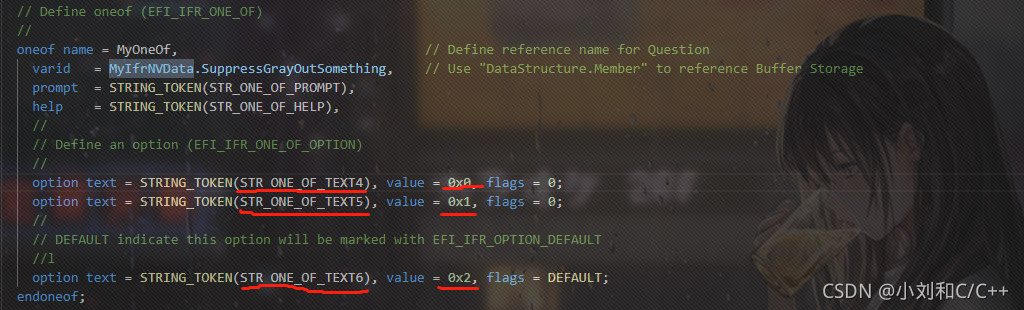

我用的代码编辑器是VSCode，首先在搜索里搜你要获取的Setup选项如My one-of prompt #1（在.uni文件里找），可以找到这一行#string STR_ONE_OF_PROMPT #language en-US "My one-of prompt #1"然后再搜索STR_ONE_OF_PROMPT（在.vfr文件里找），可以找到
在这里插入图片描述

其中SuppressGrayOutSomething就是要找的选项值，再进一步搜索可知SuppressGrayOutSomething是结构体DRIVER_SAMPLE_CONFIGURATION的一个成员，这样就知道要找的Setup选项在EDKII源码里所对应的变量了。

要使用gRT->GetVariable获取Setup选项值必须的两个值是变量名和Guid，这两个值是对应的，结构体DRIVER_SAMPLE_CONFIGURATION对应的变量名和Guid是L"MyIfrNVData"和DRIVER_SAMPLE_FORMSET_GUID。

2.gRT->GetVariable和gRT->SetVariable

了解了要获取的Setup选项值就需要了解gRT->GetVariable和gRT->SetVariable，gRT->GetVariable用来获取Setup选项值，而在gRT->GetVariable之前必须要先调用gRT->SetVariable函数，这样GetVariable函数才能调用成功。

UEFI系统变量服务包括读取变量的GetVariable、更新或创建变量的SetVariable，以及用于遍历系统变量的GetNextVariableName，这里只介绍GetVariable和SetVariable。
gRT->GetVariable的函数原型：

/**
  Returns the value of a variable.

  @param[in]       VariableName  A Null-terminated string that is the name of the vendor's
                                 variable.
  @param[in]       VendorGuid    A unique identifier for the vendor.
  @param[out]      Attributes    If not NULL, a pointer to the memory location to return the
                                 attributes bitmask for the variable.
  @param[in, out]  DataSize      On input, the size in bytes of the return Data buffer.
                                 On output the size of data returned in Data.
  @param[out]      Data          The buffer to return the contents of the variable. May be NULL
                                 with a zero DataSize in order to determine the size buffer needed.

  @retval EFI_SUCCESS            成功返回
  @retval EFI_NOT_FOUND          变量不存在
  @retval EFI_BUFFER_TOO_SMALL   缓冲区大小DataSize太小
  @retval EFI_INVALID_PARAMETER  VariableName/VendorGuid/DataSize/Data为空

  @retval EFI_DEVICE_ERROR       设备返回错误
  @retval EFI_SECURITY_VIOLATION 该变量需要身份验证，但身份验证没通过

**/
typedef
EFI_STATUS
(EFIAPI *EFI_GET_VARIABLE)(
  IN     CHAR16                      *VariableName,  //变量名字
  IN     EFI_GUID                    *VendorGuid,    //变量所有者GUID
  OUT    UINT32                      *Attributes,    OPTIONAL //变量属性
  IN OUT UINTN                       *DataSize,     //缓冲区Data大小
  OUT    VOID                        *Data           OPTIONAL //返回变量的值
  );

属性值Attributes是32位的无符号整数，每一位表示一种属性，其属性值定义如下：

#define EFI_VARIABLE_NON_VOLATILE                            0x00000001 //关机后仍然有效
#define EFI_VARIABLE_BOOTSERVICE_ACCESS                      0x00000002 //启动服务期间有效
#define EFI_VARIABLE_RUNTIME_ACCESS                          0x00000004 //Runtime期间有效
#define EFI_VARIABLE_HARDWARE_ERROR_RECORD                   0x00000008 //硬件错误记录
#define EFI_VARIABLE_AUTHENTICATED_WRITE_ACCESS              0x00000010 //写时需要验证身份
#define EFI_VARIABLE_TIME_BASED_AUTHENTICATED_WRITE_ACCESS   0x00000020 //已弃用，应考虑保留
#define EFI_VARIABLE_APPEND_WRITE                            0x00000040 //附加写

例如，某变量的属性为0x00000011（即0x00000001|0x00000010），表示该变量关机后仍然有效，并且写该变量时需提供身份验证信息。所谓关机后仍然有效，意思是该变量要写入非易失性存储器中。若变量没有EFI_VARIABLE_NON_VOLATILE属性，则该变量仅保存在内存中。
VendorGuid可以作为命名空间使用。不同的操作系统或第三方厂商可以管理属于自己的变量，使用VendorGuid可以避免命名冲突。最常用的VendorGuid是gEfiGlobalVariableGuid，它管理了全局的系统变量，如L"Lang"、L"BootOrder"、L"BootCurrent"等。这次使用的VendorGuid是gDriverSampleFormSetGuid（=DRIVER_SAMPLE_FORMSET_GUID），它管理了L"MyIfrNVData"。

SetVariable有三项功能：新建、更新和删除变量。若变量不存在，则执行新建操作；若变量存在并且该变量允许写，则执行更新操作；删除一个变量（非AT变量）的两种方式：
①DataSize为0，并且Attributes中不包含下列属性中任意一个。

EFI_VARIABLE_AUTHENTICATED_WRITE_ACCESS
EFI_VARIABLE_APPEND_WRITE
EFI_VARIABLE_TIME_BASED_AUTHENTICATED_WRITE_ACCESS

②Attributes设为0.

3.利用事件辅助获取Setup值

       为什么要用到事件呢？之前说过在gRT->GetVariable之前必须要调用gRT->SetVariable函数，但是代码中没有使用SetVariable函数。因为在EDKII源码中的DriverSimple.c文件已经使用了SetVariable函数，而且VariableName和VendorGuid与我们的一样，所以可以做个近水楼台，在我们的.c文件中只调用GetVariable。但是这就有一个问题，怎么保证DriverSimple.c文件中的SetVariable相比于我们的.c文件里的GetVariable要先执行呢？这里又有个近水楼台，在DriverSimple.c的SetVariable函数后面，有一个gBS->CreateEventEx（不了解的可以先去学习UEFI中的事件），我们可以在我们的.c文件中也创建一个gBS->CreateEventEx，将并且将这两个.c文件中的事件函数（即CreateEventEx的第三个参数）都挂在同一个Guid上。然后，在DriverSimple.c的gBS->CreateEventEx后面再加一句gBS->SignalEvent (mEvent)，DriverSimple.c里触发事件，这样就可以使DriverSimple.c里的SetVariable先于我们的.c的GetVariable执行。然后就可以成功读取Setup选项值。

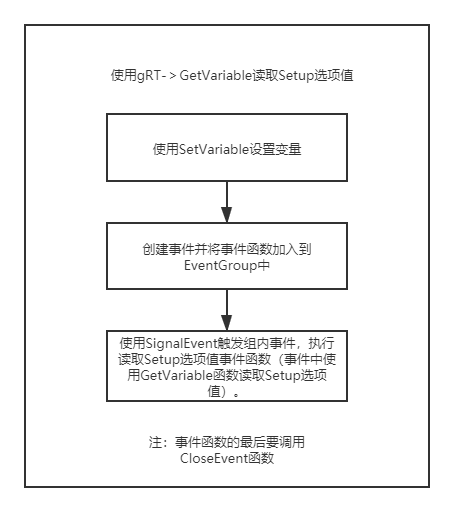

       这个过程可以概括为：
                                           在这里插入图片描述
关于UEFI是事件函数可以参考戴正华《UEFI原理与编程》第六章，或我的一篇博客：UEFI学习——事件函数WaitForEvent和CreateEvent/CreateEventEx

有人可能感觉这个有点麻烦，在自己的.c里直接使用SetVariable不香吗，直接使用我还没试过，应该也可以，我这样做是为了加深对事件的理解和学习，未尝不好。

4.运行结果

在这里插入图片描述
       在Setup界面里查看：

       ps：
       在.uni文件里，对Suppress the Checkbox、GrayOut the Checkbox、Enable Checkbox的定义分别为：

#string STR_ONE_OF_TEXT4               #language en-US "Suppress the Checkbox"
                                       #language fr-FR "Mi uno- del texto # 4"
#string STR_ONE_OF_TEXT5               #language en-US "GrayOut the Checkbox"
                                       #language fr-FR "Mi uno- del texto # 5"
#string STR_ONE_OF_TEXT6               #language en-US "Enable Checkbox"
