电容专题之超级电容简易测试方法

如果需要精确地测试超级电容的参数，需要搭建测试平台，要有数据采集系统，要有数据处理能力，如果什么都没有，还需要测，其实也是有办法的，只是手段比较简陋而已，这就是标题中“简易”存在的意义。

那么，这么说来，标题有点老学究了，说人话其实就是：


该测试方法涉及超级电容的三个参数：capacitance, ESR和leakage current。

l  容值和ESR测试

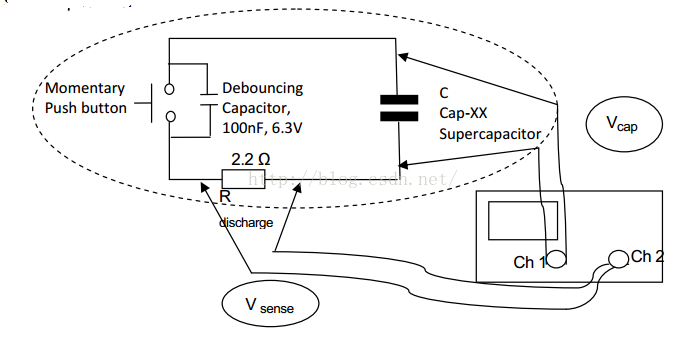

Fig 1: MeasureSetup for C & ESR
