数字图像处理——图像的取样和量化

1. 初始图像的获取与形状

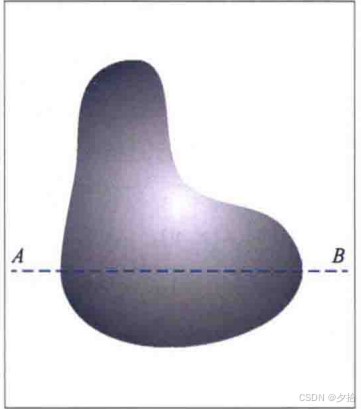

大多数图像的获取是通过传感器捕捉光信号，通过将光信号转变为数字信号得到数字图像。下图为传感器输出的连续电压波形，这些波形包含空间和幅度信息。

2. 图像的取样

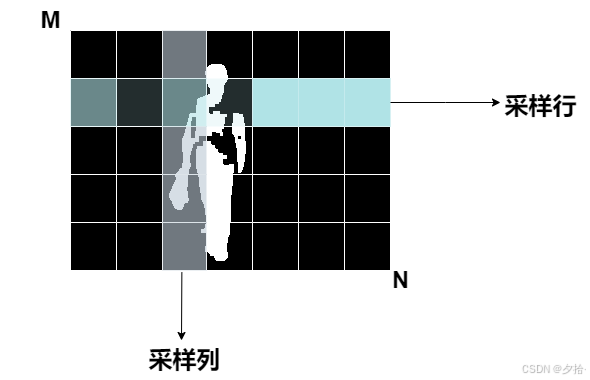

图像的取样即对连续图像空间坐标的数字化，采样的过程即从连续的无数多个点中取出部分点的过程，如图进行五行七列的取样，每一个方格即为一个像素。相邻取样点空间距离决定了图像的空间分辨率，采样间隔越小，得到的像素点越多，空间分辨率越高。

3.图像的量化

图像的量化即对连续函数幅度值的数字化，采样所用示例图为二值图像，仅有0（黑色）和1（白色）两个灰度级。而实际未经过处理的图像，颜色的幅度值是连续变化的，量化的过程就是将一个连续变化的幅度值用一个统一的灰度级来表示，常见的量化灰度级为256。

若要观察到更加细微的特征，就要提供足够高的量化级别，当量化级别小于人眼可分的程度时，就会出现伪轮廓。

4. 扩展——从数学角度解释取样和量化

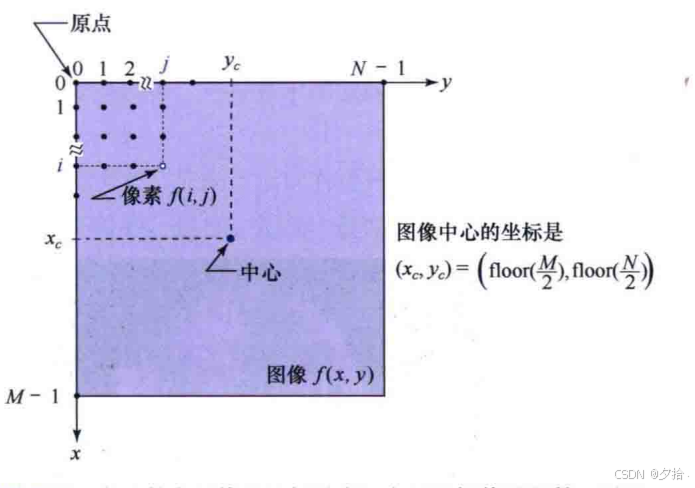

使用数学的方式表示取样和量化的过程，用Z和R表示整数集和实数集，取样过程可以视为把xy平面分成网格的过程，网格中每个像素的坐标（x，y）是来自笛卡尔积 Z x Z的一对元素；而量化的过程可以视为将灰度值（R中的一个实数）赋值给f(x,y)的过程。如果R = Z，那么数字图像就变成了一个空间和幅度均为整数的二维函数。

5. 图像的空间分辨率、灰度分辨率

（1）空间分辨率：
首先必须明确一个事实，空间分辨率必须基于单位距离才有意义，单纯的说某图像的像素是多少多少是没有意义的。

空间分辨率常用的测度有两种，一种是点数（像素），另外一种是线对数。所谓线对可以理解为黑白交替的垂线组成的图像，垂线的宽度为M，则线对的宽度就是2M，例如一条线的宽度为0.1mm，那么一单位距离（1mm）包含五个线对。线对数描述空间分辨率主要应用在X射线、CT等医学成像技术或者是显微镜和遥感技术。

日常生活中更常用的测度为点数即像素，这一测度常用**dpi（点数/单位距离）**表示。

（2）灰度分辨率：
一幅图像具有2^k个可能的灰度级时，我们通常称该图像为一幅“k比特图像”，如一幅256级图像称为一幅8比特图像。

灰度分辨率通常是指量化灰度时所使用的比特数。（二进制位数）
