软件工程-用例图

用例图简介：

用例图（英语：use case diagram）是用户与系统交互的最简表示形式，展现了用户和与他相关的用例之间的关系。通过用例图，人们可以获知系统不同种类的用户和用例。用例图也经常和其他图表配合使用。

用例图主要用来描述角色以及角色与用例之间的连接关系。说明的是谁要使用系统，以及他们使用该系统可以做些什么。一个用例图包含了多个模型元素，如系统、参与者和用例，并且显示这些元素之间的各种关系，如泛化、关联和依赖。它展示了一个外部用户能够观察到的系统功能模型图。

【用途】：帮助开发团队以一种可视化的方式理解系统的功能需求。

一、用例图所包含的的元素

• 参与者（Actor）
• 用例（Use Case）
• 关联关系（Association）
• 包含关系（Include）
• 扩展关系（Extend）
• 泛化关系（Generalization）

1.参与者(Actor)——与应用程序或系统进行交互的用户、组织或外部系统。用一个小人表示。

2.用例(Use Case)——用例就是外部可见的系统功能，对系统提供的服务进行描述。用椭圆表示。

3.子系统(Subsystem)——用来展示系统的一部分功能，这部分功能联系紧密。

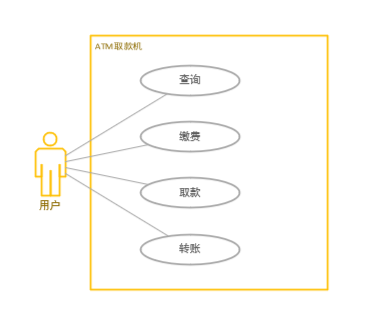

4.关联关系（Association）——表示参与者与用例之间的通信，任何一方都可发送或接受消息。
【箭头指向】：无箭头，将参与者与用例相连接，指向消息接收方。

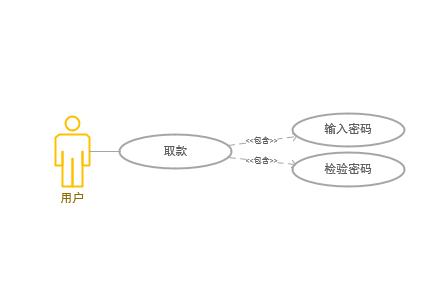

5.包含关系（Include）——　包含关系用来把一个较复杂用例所表示的功能分解成较小的步骤。
【箭头指向】：指向分解出来的功能用例。

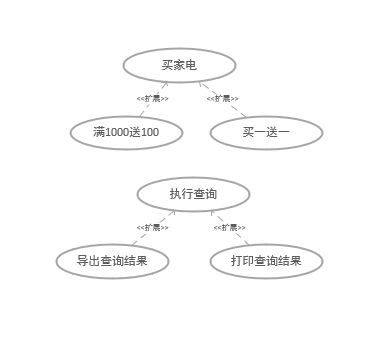

6.扩展关系（Extend）——扩展关系是指用例功能的延伸，相当于为基础用例提供一个附加功能。
【箭头指向】：指向基础用例。

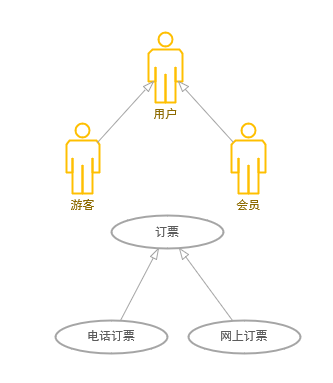

7.泛化关系（Generalization）——就是通常理解的继承关系，子用例和父用例相似，但表现出更特别的行为；子用例将继承父用例的所有结构、行为和关系。
【箭头指向】：指向父用例。

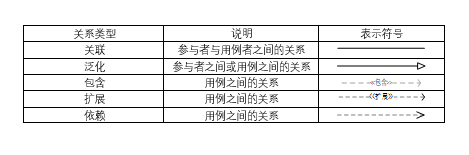

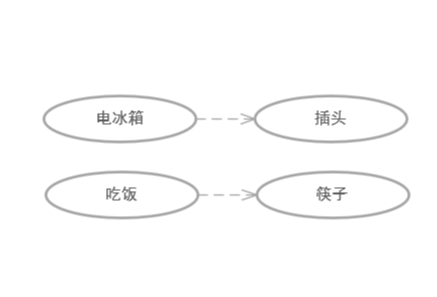

8.依赖关系(Dependency)——以上4种关系，是UML定义的标准关系。但VS2010的用例模型图中，添加了依赖关系，用带箭头的虚线表示，表示源用例依赖于目标用例。
　　【箭头指向】：指向被依赖项

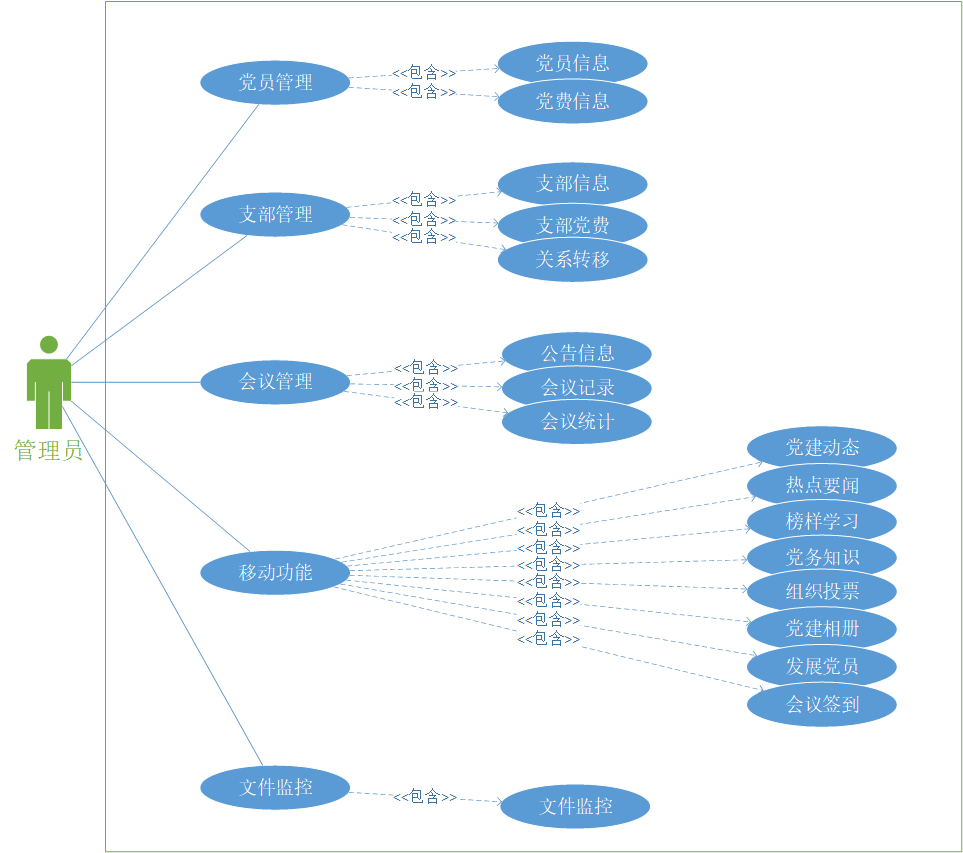

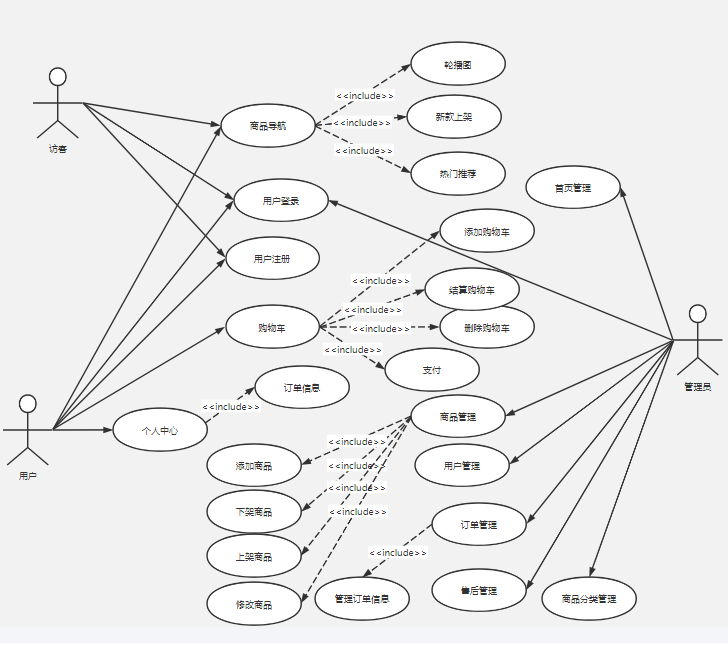

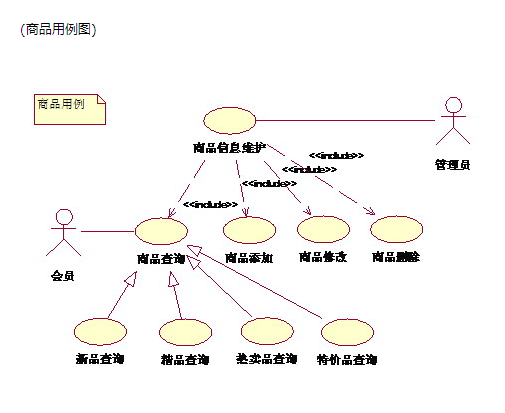

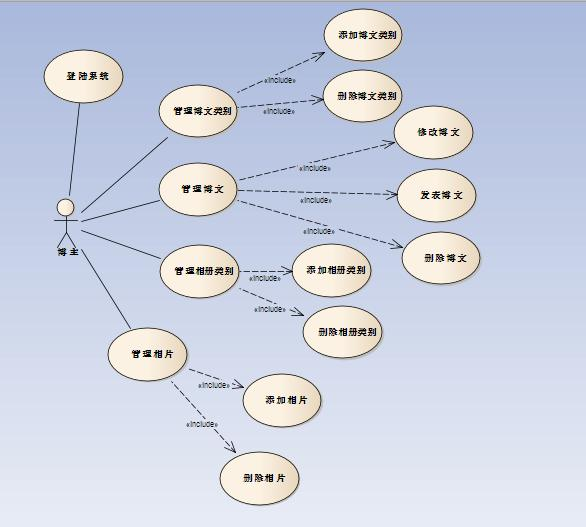

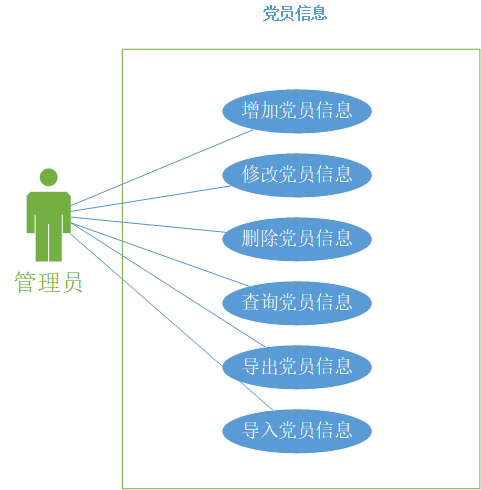

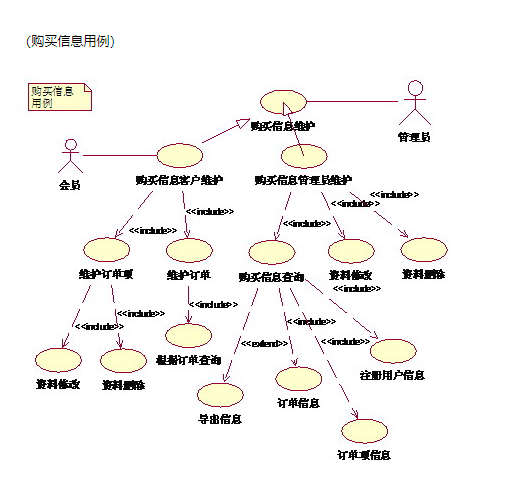

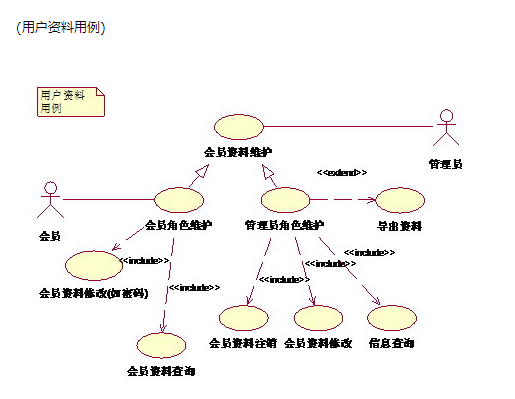

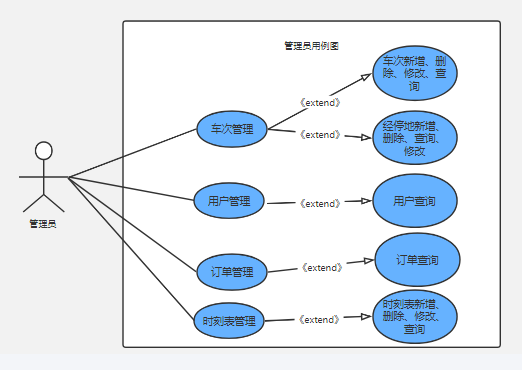

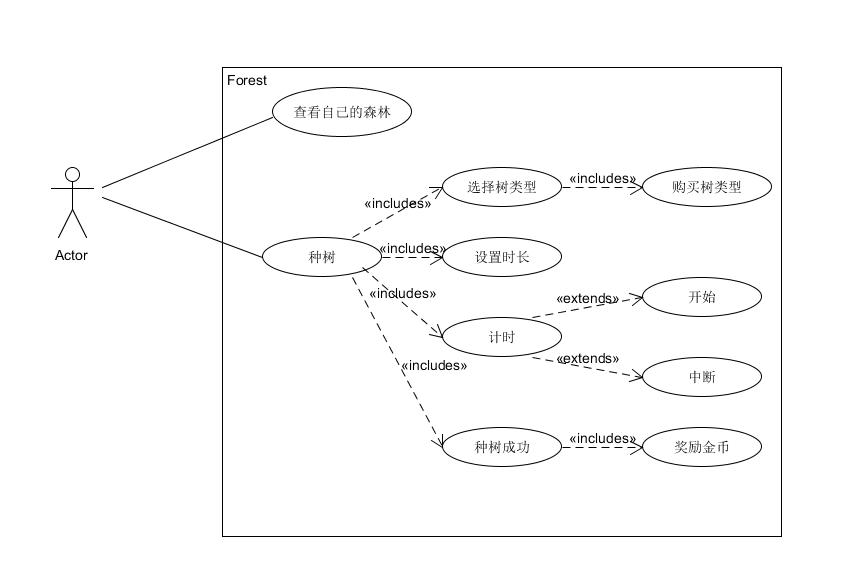

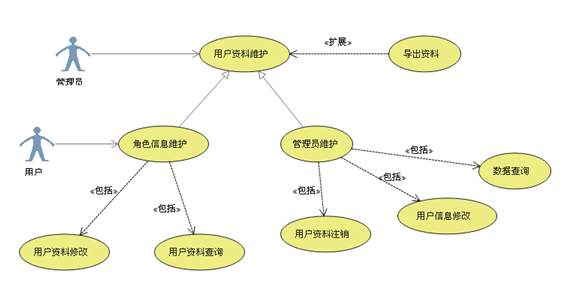

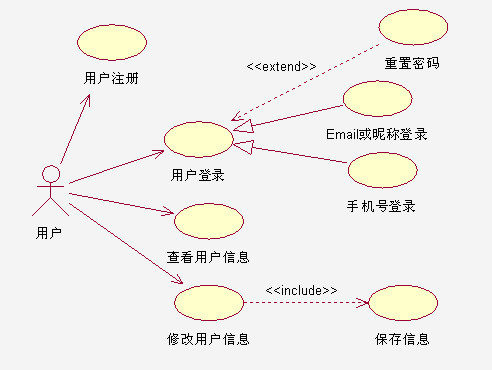

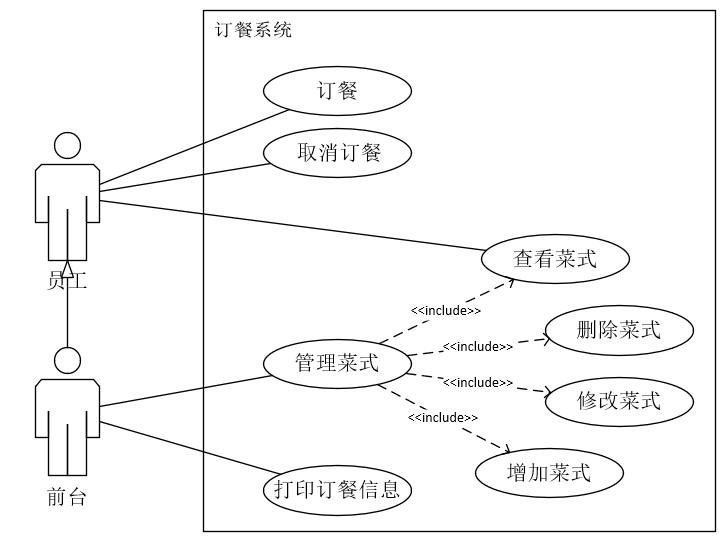

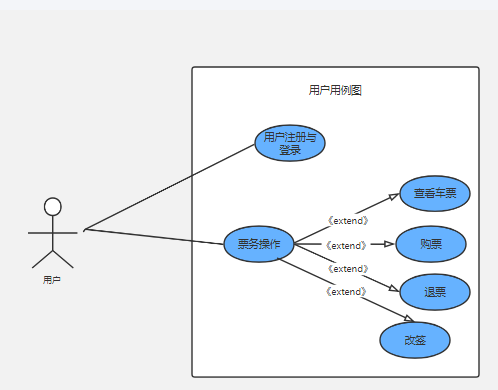

二、几个用例图示例
