根据《氨法烟气脱硫工程通用技术规范》(HJ2001-2008)显示,氨法烟气脱硫工艺流程根据副产物结晶方式、吸收塔塔型、氧化段位置可以分为不同类型。其中,按副产物的结晶方式可以分为吸收塔内饱和结晶、吸收塔外蒸发结晶等;按吸收塔塔型式可分为单塔型、双塔型等;按氧化段位置可分为氧化外置、氧化内置等。
1.吸收塔内饱和结晶-氧化内置
工作原理:烟气进入吸收塔,与浓缩循环液、吸收循环液逆向接触脱除二氧化硫,净烟气经水洗、除雾后去烟囱排放;与烟气中二氧化硫反应后的吸收循环液在吸收塔内被氧化风机送入的空气氧化;吸收循环液在与原烟气逆向接触过程中被浓缩,在塔内结晶得到硫酸铵浆液;硫酸铵浆液送副产物处理系统,经旋流、离心分离得到湿硫酸铵,湿硫酸铵经干燥、包装后得到成品成品硫酸铵,母液返回吸收塔;补充吸收剂系统的吸收剂到吸收循环液中。

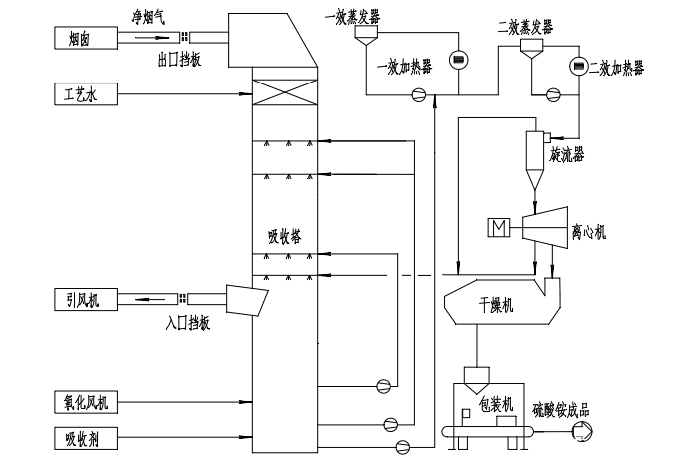

工艺流程图如下:
编辑搜图
请点击输入图片描述(最多18字)

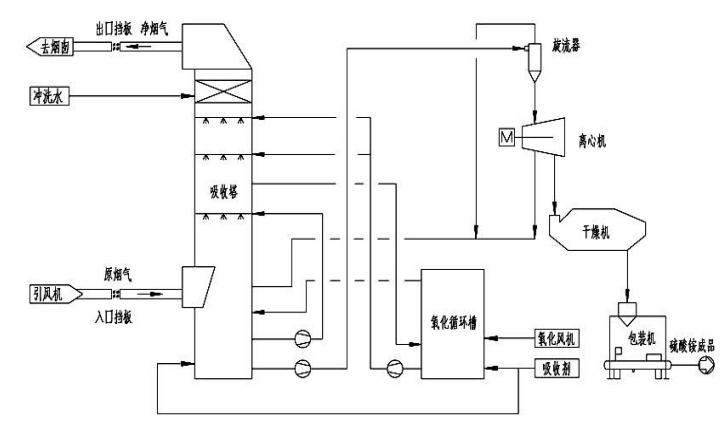

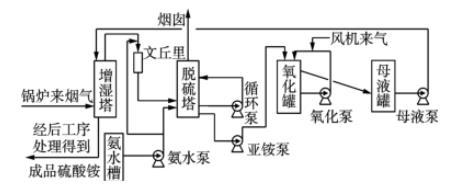

2.吸收塔内饱和结晶-氧化外置
工作原理:烟气进入吸收塔,与浓缩循环液、吸收循环液逆向接触接触二氧化硫后,净烟气经水洗、除雾后去烟囱排放;与烟气中二氧化硫吸收循环液在氧化槽被氧化风机送入的空气氧化;吸收循环液在与原烟气逆向接触过程中被浓缩,在塔内结晶得到硫酸铵浆液;硫酸铵浆液送副产物处理系统,经旋流、离心分离得到湿
