超外差ASK\RF433m、RF315m射频遥控模块解码教程,无线遥控器、电动窗帘遥控、RF遥控器电平信号、协议分析

前言

RF射频遥控在生活中很多，卷帘门、电动窗帘、电动车、灯遥控很多都用这种无线遥控模式，相比红外遥控 射频遥控能穿透障碍物，且成本较低。
这篇文章简单介绍下RF射频遥控遥控协议。

材料准备

1.逻辑分析仪（usb逻辑分析仪比较便宜）

2.rf射频接收模块（433m或315m）

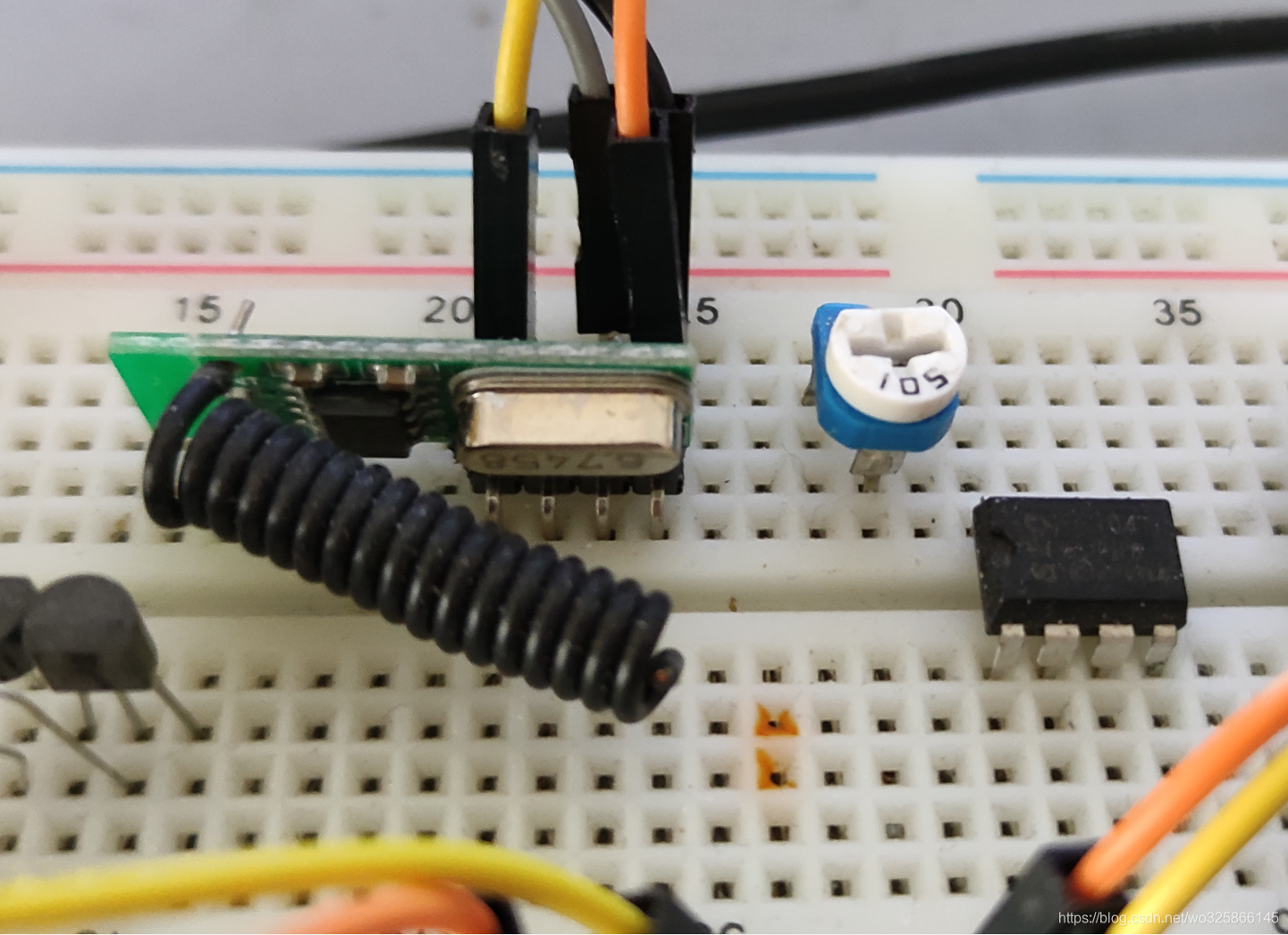

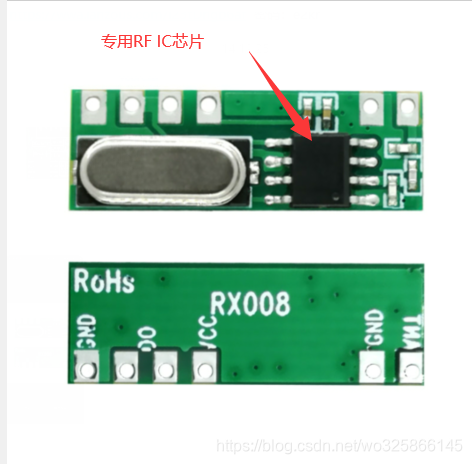

这里推荐使用专用射频ic的模块如下图

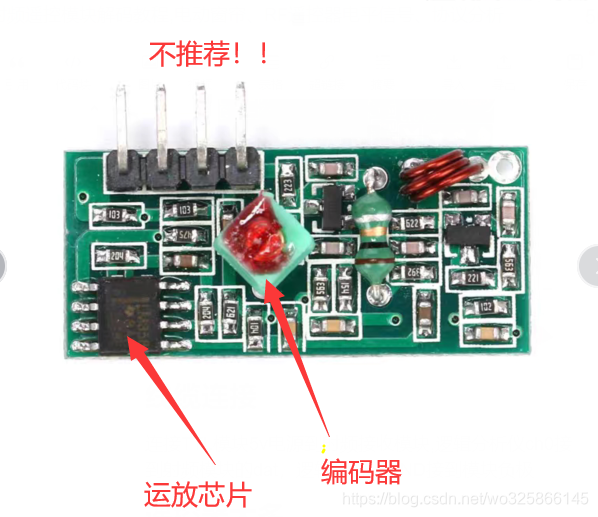

老式的那种不推荐，接收效果很差。老的特征是有个电位器、一个运放芯片、还有一个线圈如下图

3.面包板 方便接插模块
4.杜邦排线若干
5.5v电源（可用TTL模块供电）

线缆连接

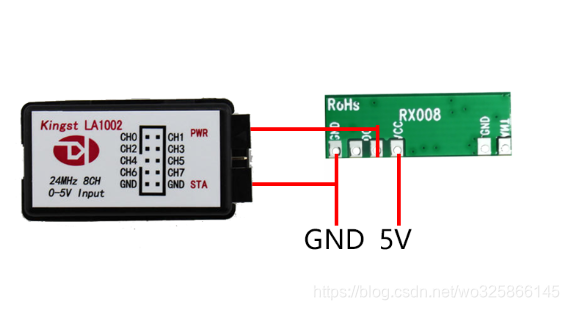

连接TTL模块5v电源到射频接收模块,逻辑分析仪ch0接到射频模块的dat，逻辑分析仪GND接到模块负极，5v电源请自行连接

天线可以暂时不接，这种模块测试时候效果也很好

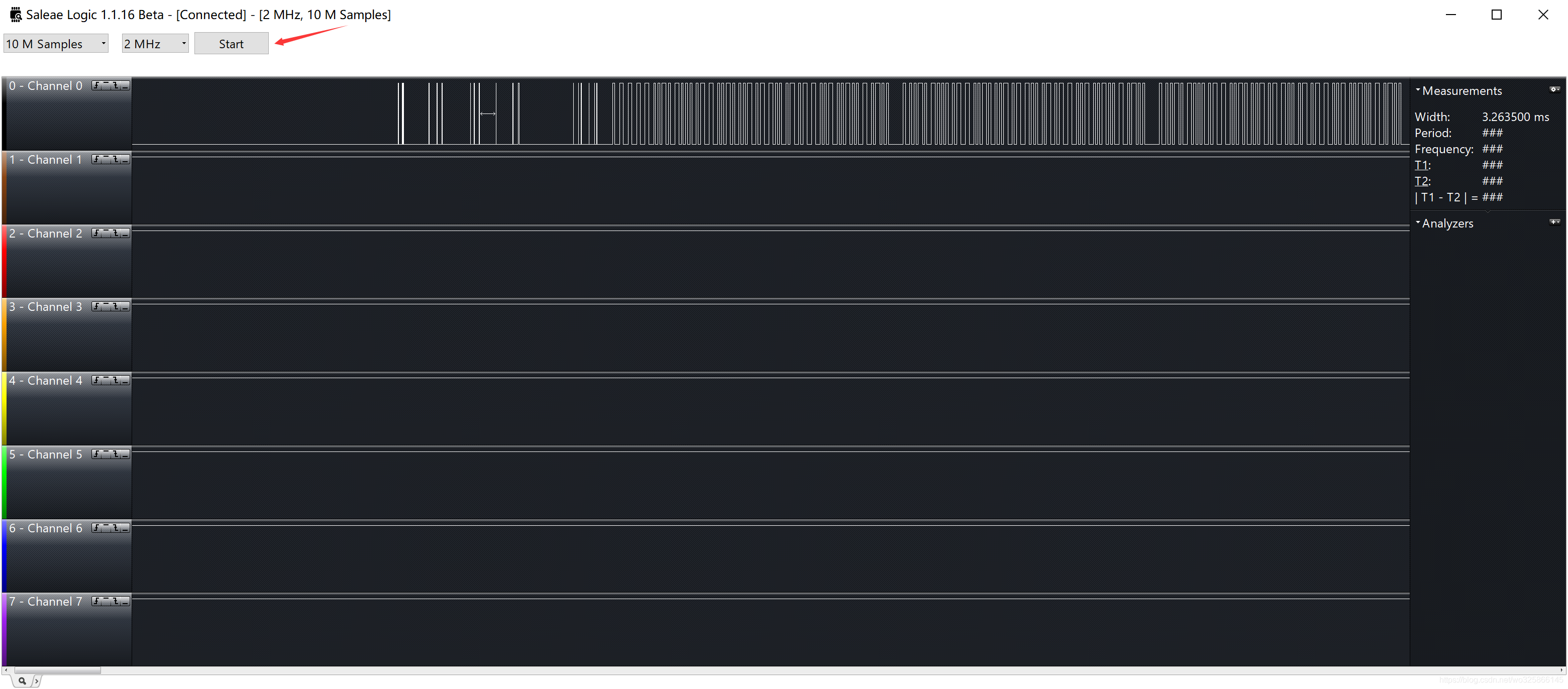

打开逻辑分析仪软件

调整合适的采样频率后点start

输出电平分析

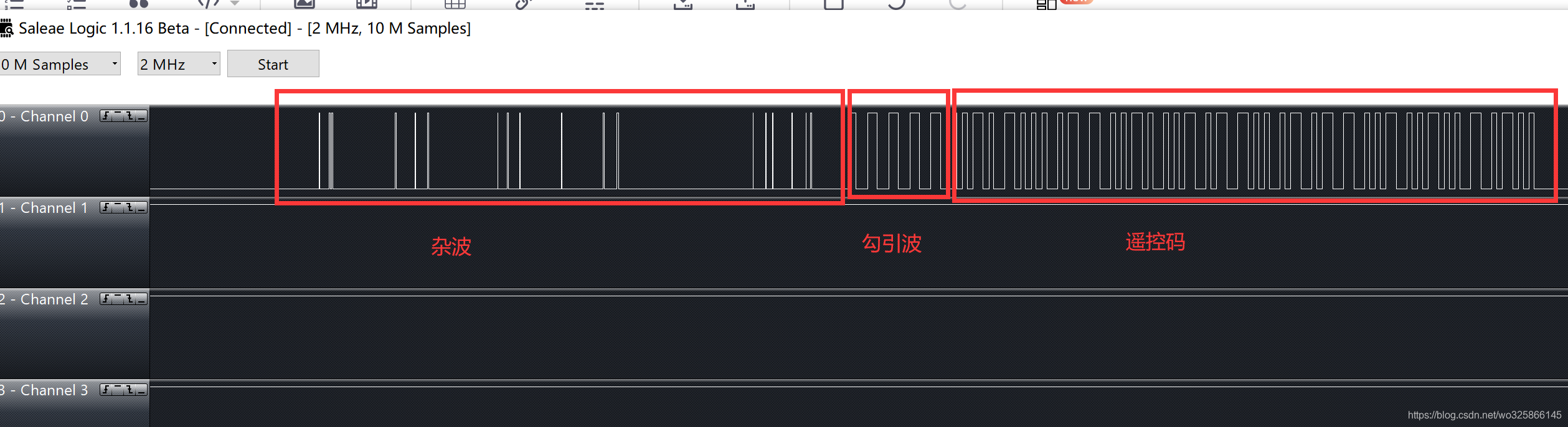

这种无线模块在没有信号的时候会输出杂波，就好像人在非常安静的地方，反而感觉耳朵会有幻听一样，遥控在发送信号之前会发送一段随机型号，我个人取名叫勾引波，就像一个在安静的地方咳了两声，是为了打破宁静，接收模块会短暂的恢复正常的听力，此时就不会有杂波。后面就开始发送遥控信号。

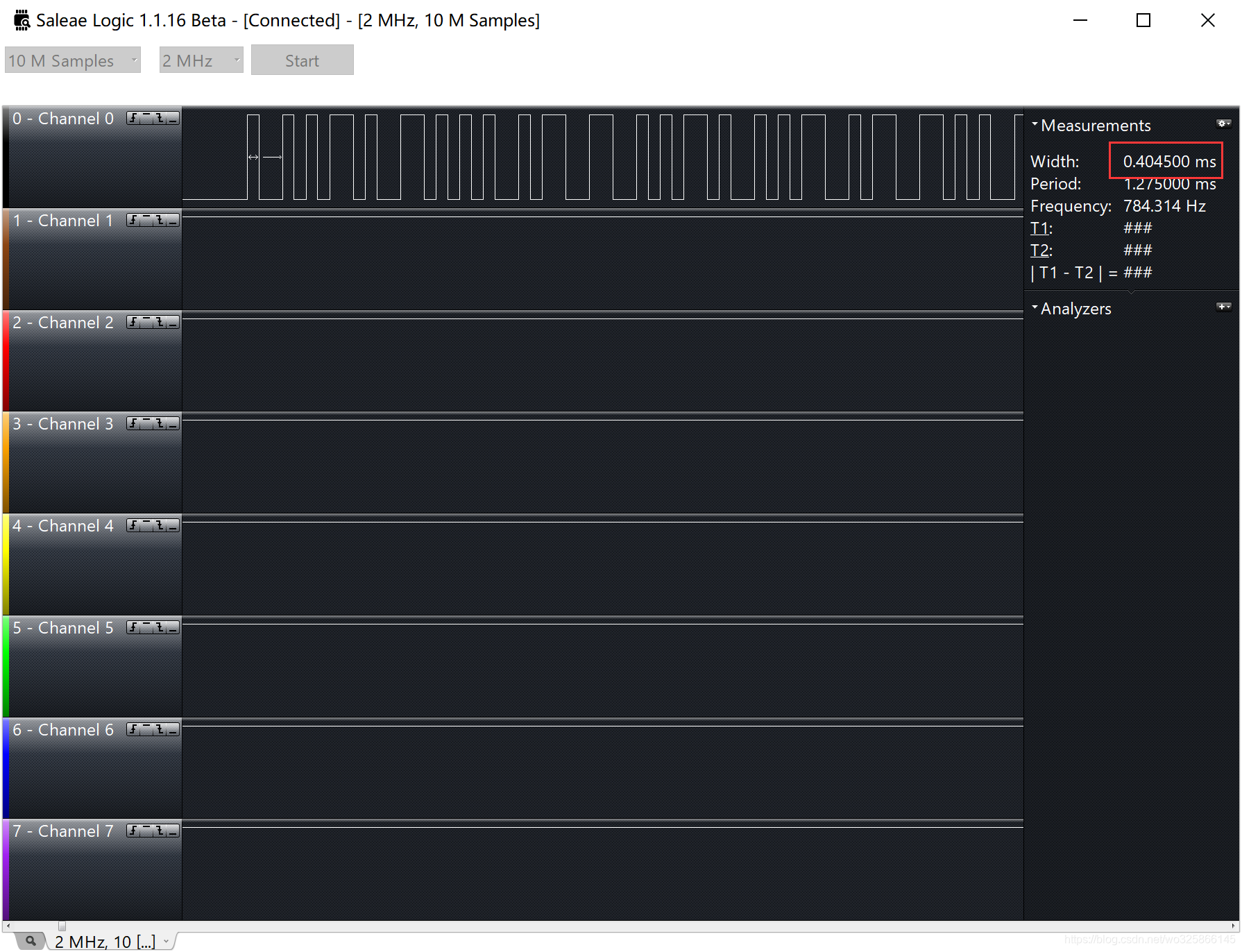

RF遥控器的协议众多，这里演示下我家窗帘的遥控器。从采样到的波形可以发现协议的规律，高低电平主要是有2个时间长度，短的400us,长的830us。

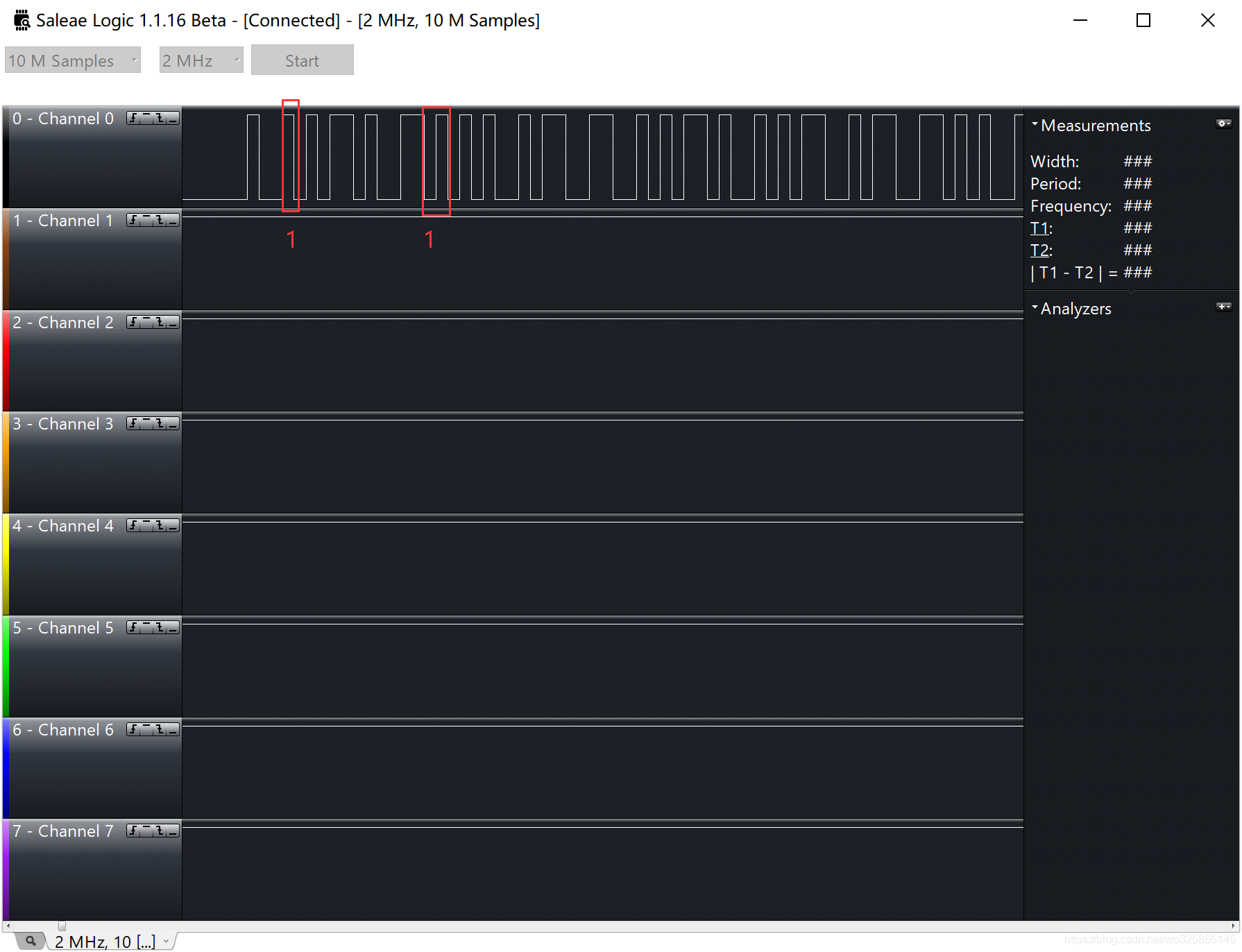

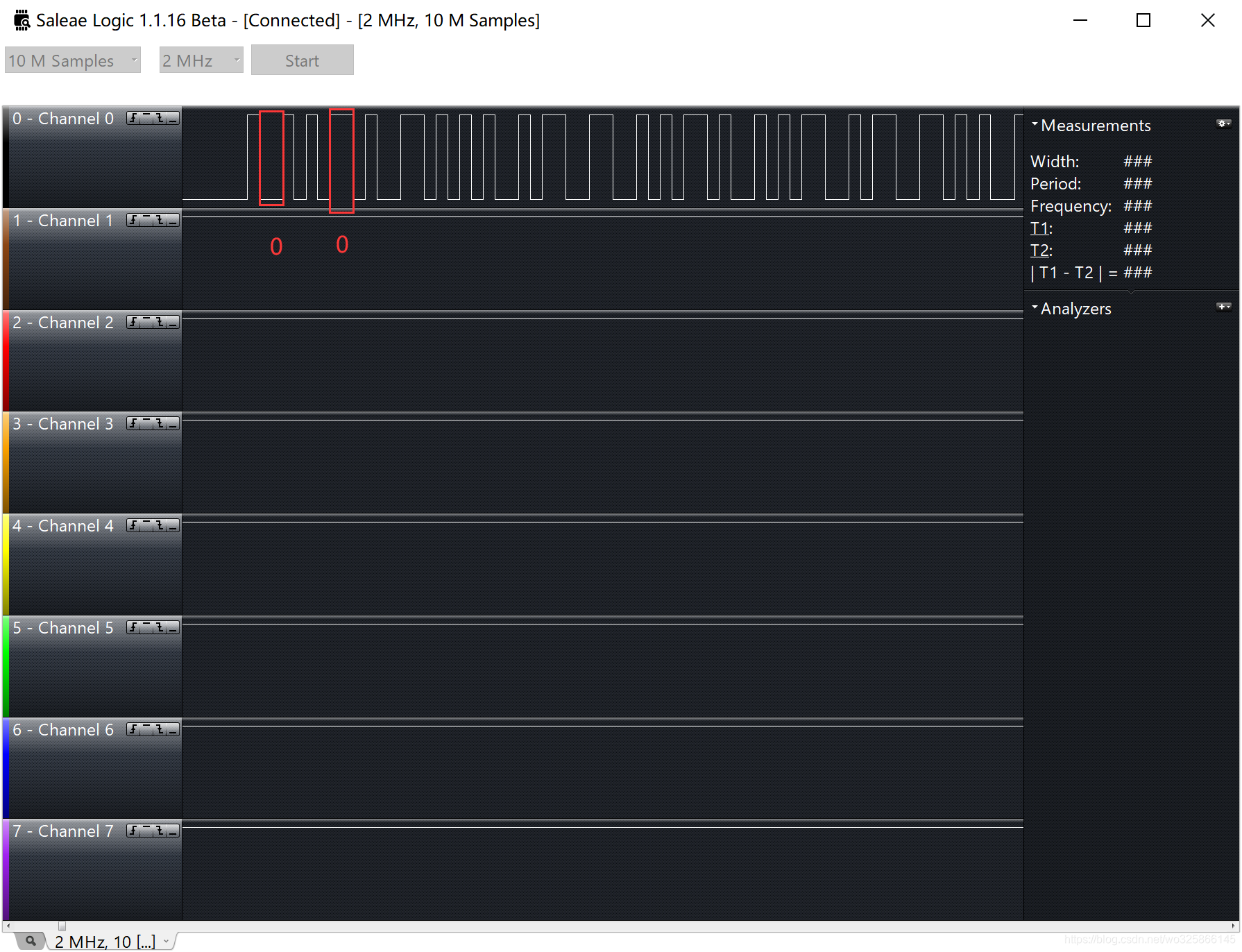

根据上面波形的规律，我把切换一次电平延时830us定义为0，切换一次电平延时400us，再切换一次电平延时400us定义为1

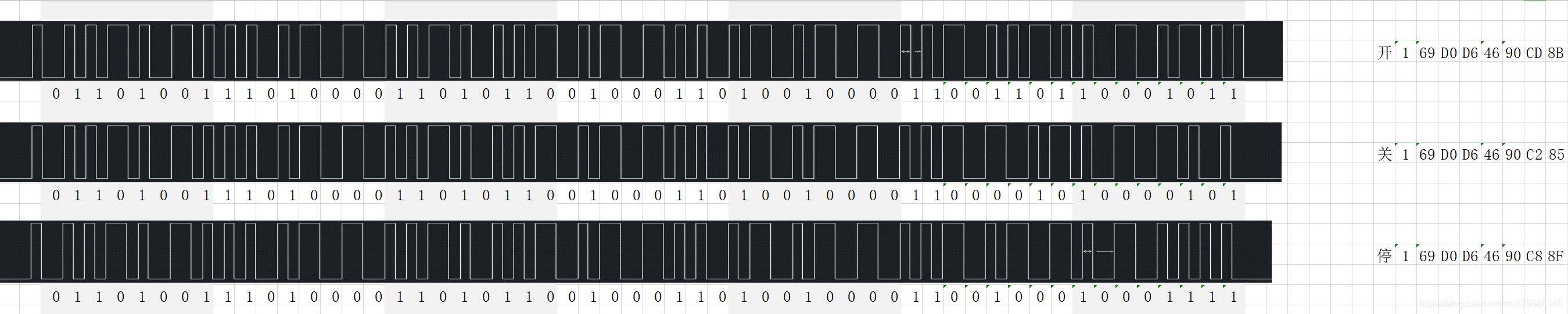

把 开、关、停三个波形全部采样，可以得到开的RF码为0x69d0d64690cd8b,关码为：0x69d0d64690c285，停码为：0x69d0d64690c88f

至此RF码已经分析完毕。

补充说明

根据个人经验，这种类型的协议每个比特位的时间基本是相等的，因为在超外差接收时会有一些误差，在后期单片机开发过程中 高低电平时间需要稍作调整，比如刚才获取的400us和830us，可以调整为415us830us，使得延时时间成比例关系。
