一、SAP PO简介：

SAP PO(Process Orchestration)，是SAP的中间件系统，是基于SAP Net weaver平台的中间件产品，为企业提供一套支持SAP系统间、SAP系统与Non-Sap系统间以及Non-SAP系统间进行数据交换和流程整合的平台，数据集成可以是A2A或B2B，支持同步和异步的数据交互方式；基于此，PO支持多个系统间的数据流的集成，从而支持业务层面的流程整合，即BPM（业务流程管理）；BRM（业务规则管理）功能为BPM提供基于业务规则的业务流程流转，预定义的业务规则，为BPM的业务节点提供基于规则的决策，极大的提高了BPM的业务效率。

PO建立在完全的开放的Web Service架构上的，支持来自不同供应商、高度异构、应用不同技术的系统之间的数据交换和流程整合。PO开发基于可视化和拖拽式的配置，零代码实现各系统间的WEB接口，从而实现资源的共享，降低公司的集成成本，减少代码所带来的复杂度和系统升级的难度。

PO 接口技术标准提供了基于组件的开放式集成架构，有助于建立柔性的，可靠的和可扩展的E-Business 解决方案。PO 建立在web services 、XML messaging 、 J2EE等工业标准只是，能够与目前使用任何技术的第三方软件进行集成，支持File、JDBC、HTTP、RFC、IDOC、BPM、ABAP Proxy、JMS、MAIL、SMTP、SOAP、PCK（SAP Partner Connectivity Kit ）以及各类工业领域的标准集成包。

作为中间件,PO支持很多与系统交互的方式(RESTful, SOAP ,JDBC, FILE )等等

二、PO的版本演进：

XI（Exchange Infrastructure），2002~2005 （ABAP & JAVA Dual Stack）
XI（Data Exchange Infrastructure）
PI（Process Integration），2005~2012 （ABAP & JAVA Dual Stack）
XI（ Data Exchange Infrastructure）
BPM（Business Process Management）
PO（Process Orchestration），2012~2019 （JAVA Stack Only）
XI（ Data Exchange Infrastructure）
BPM（Business Process Management）
BRM（Business Rule Management）

PO已经有7年老了，它拥有3大主要功能，只在JAVA堆的环境使用运行。

三、PO的特点：

大概每25个SAP ERP系统，其中就会有一个SAP PO中间件在配套使用，

中国目前有6000个SAP ERP系统，那么中国应该有几百个PO服务器在运行。

对于SOA中间件，我感觉最大的益处就是能够快速接通多个系统，降低企业IT系统的集成时间和难度。

PO的强项应该是在它提供特有的PROXY技术功能实现同ERP-SAP系统的高级集成,

弱项其中一个是它没有MQ服务端，只有JMS客服端。在消息管理上，功能还有待了解。

四、PO开发的环境：

SAP PO服务器安装后，提供web供用户访问，web中可以作一些开发配置。

比较复杂的开发配置，SAP采用了JAVA桌面程序客户端来给用户使用。

JAVA桌面程序工作端口：80，8101，50000。环境详见：SAP PO 开发一

配置大概分为三大块：

1、SLD是在浏览器里就可以配置。

2、ESR JAVA桌面程序里配置。

3、ID JAVA桌面程序里配置。

（一）我们首先在SLD中配置我们的DEMO实例数据：

这个接口的请求端和服务端的产品、组件、技术系统、业务系统等等，都通通配置上去，因为在后面会使用到这些。

请求方是我的笔记本，上面用SoapUI发起WS请求；服务方是我的一个程序，已经放到了WIN2008服务器上。

（二）进到ESR里面去，我们要配置2个接口的内容：

1、请求方接口的DateType、MessageType、ServiceInterface

我们的接口是同步接口，请求发出去，马上会返回结果，所以可以看到，

DateType、MessageType都配有发送(req)和返回(back)2项。

在ServiceInterface的配置中，我们可以看到同步模式会包含请求request的MessageType和response的MessageType。

我们的接口是同步接口，请求发出去，马上会返回结果，所以可以看到，

DateType、MessageType都配有发送(req)和返回(back)2项。

在ServiceInterface的配置中，我们可以看到同步模式会包含请求request的MessageType和response的MessageType。

最简单的DT：

2、WS的服务方的ESR配置：

因为服务方的WebService有WSDL（接口标准描述）文件，所以我们不需要自己再建什么DT和MT了。

把该接口的WSDL文件导入进来，会产生一个ED_demo003:

最后把这个IC的WDSL给SoapUI客户端使用：

发送数据测试成功（注意PO要用户名和密码）：

总结：

PO的配置里面有很多的概念，配置的方向大致应该是这样：

WebService在PO中的应用及特殊映射方式

作为中间件,PO支持很多与系统交互的方式(RESTful, SOAP ,JDBC, FILE )等等

SOAP只是webService三要素之一, 用来描述传递信息的格式

WebService测试工具：SOAPUI

Web Service（企业服务）就是一个应用程序，它向外界暴露出一个能够通过Web调用的API（业务接口）。Web Service是一种基于Web的中间件技术。用户通过把应用程序的一部分包装成Web服务的形式，将自己的应用程序功能提供给别人，实现应用程序之间的接口。webservice可用于多个系统和SAP系统之间的传输，比较灵活。

根据外部系统提供的webservice的wsdl地址，在SAP系统创建webservice consumer（接收方）时候输入该URL（地址）。基于安全性、传输协议的考虑，使用SOAMANAGER（可以直接T-CODE）创建逻辑端口，封装函数，在函数里指定端口，并调用类的方法，反之，创建webservice provider（提供方），生成wsdl供外部调用。

2. ABAP与webService

ABAP可以直接引入或发布webService.

详见连接无峰，公众号：ABAP 技巧与实战 SAP操作手册之 ABAP调用WEB服务

详见连接无峰，公众号：ABAP 技巧与实战 SAP操作手册之 RFC函数发布WEB服务

3. webService的优点

webService的最大优点就在于包含了WSDL(WebServicesDescriptionLanguage) . WSDL包含了这个接口的几乎所有信息

数据定义 :接口传递内容的结构定义及类型
调用地址 :服务提供的调用地址
调用点 :服务提供的调用点 SOAP ACTION

并且大部分的软件都支持引入WSDL定义生成调用接口的类,方便应用中直接使用.

比如ABAP引入WSDL产生类.调用类的方法就是调用接口.

4. SOAPUI与WSDL

把WSDL定义引入到SOAPUI(一个应用广泛的接口测试工具)中可以看到接口的这些信息(数据定义,调用地址,调用点) (当然,也可以用浏览器打开WSDL定义的地址或者文件,只是可读性相对较差)

5. PO引入WSDL

PO不支持直接引入WSDL地址.

但是可以通过IE浏览器(新版的浏览器似乎没有另存为功能)把地址另存为文件.

然后在ESB中创建 External Definition 引入WSDL文件.

创建的External Definition 代替了标准的 data type 和 message type .

Service Interface 中可以直接使用引入的External消息

6. SOAP接收通道

其中 Target URL 就是通过SOAP UI 看到的调用url地址 SOAP action 就是SOAPUI中看到的调用点,接收通道每个接口需要单独定义,因为其中包含了每个接口的特性: 调用地址,调用点

7. SOAP发送通道

发送通道只需要定义一些通用属性安全层级同步/异步属性. 在PO中可以共用SOAP发送通道

8. 特殊的webService

有些系统为了简化或者统一化接口调用. 会发布一种特殊的webService .

这种webService中只有一个string字段. 如下图所示. 调用方需要在这个字段中填入XML或JSON内容. 接收方需要解析这个字段中的XML或JSON内容. 根据解析的结果再确定后续处理方式.

优点:可以用一个接口实现所有业务信息的传输.
缺点:WSDL定义丢失了业务含义.不便于调用方理解接口需要传输的内容.

不推荐使用这种webService定义方式, 因为他丢失了三要素之一: 数据定义

PO与特殊webService

PO可以通过MAPPING 把一个XML结构映射到一个字段中. 过程如下.

该方式的原文链接如下

https://blogs.sap.com/2010/06/17/convert-the-input-xml-to-string-in-pi-71-using-standard-graphical-mapping/

01 源结构

02 目标结构

03 映射

任何一个文本函数(例如trim) . 右键点击源字段,勾选 return as xml

04 源消息

05 目标消息

实际接口处理时,PO为了避免嵌套XML的解析错误, 会使用特殊字符

这种使用转义字符取代 < > 只是为了避免XML的解析错误. 并体现XML的嵌套.不影响系统对XML的解析.

9. 局限性

PO对特殊webService的MAPPING 存在局限性.

PO MAPPING可以把一个XML结构MAPPING 到一个字段中. 但是因为一个PO接口只有一次MAPPING. 所以无法同时实现字段映射及XML映射到字段. 如果要实现这种复杂的映射,估计需要使用JAVA开发映射逻辑来实现.

一个变通的方法是把一个接口拆分成两个接口, 让PO本身作为一个中转系统.

比如接口

系统A -> 系统B

可以调整为

系统A->PO虚拟
PO虚拟->系统B

这样就可以通过两次映射:第一次执行字段隐射, 第二次再把XML结构映射到一个字段. 来实现这个功能. 只是PO的配置量增大了一倍.

10. 总结

webService是应用广泛的接口方式,几乎所有软件对webService有良好的支持.

一般项目中,如果外围系统不是现成的接口, 都建议使用webService方式和外部系统交互.

通过webService的WSDL定义可以解决双方系统对传输内容结构及字段定义的分歧.

快速完成接口的调用(无论是否使用PO). 当然这要建立在不使用特殊webService的基础上.

ABAP调用WEB服务

01 前提条件

ABAP调用WEB服务的前提条件: 你需要一个WEB服务的WSDL定义的地址链接.

02 创建企业服务

进入TCODE: SE80. 选择一个开发类,右键点击开发类,创建一个企业服务,进入创建向导

03 创建消费者代理

进入向导后,选择 service consumer(消费者代理).

选择external WSDL

选择URL 创建你也可以用浏览器打开wsdl 下载为本地文件后, 选择local File创建

输入之前准备好的WSDL的url地址

因为演示的服务是SAP提供的WEB服务 . 所以系统会弹框输入SAP的登录信息, 如果是其它系统提供的, 可能就没有这弹框了.

设置一个前缀和开发类.

04 发布消费者代理

完成后. 系统会生成一个service consumer Z_IF_SD216,( 这个服务的名称来自WSDL中的定义) 及对应的类. ZTS_CO_Z_IF_SD216.

修改 release status 为发布状态. 激活一下.

05 服务测试

测试对象. 系统会报错.原因是消费者代理尚未在当前服务器部署. (消费者代理传输到其它系统后,同样需要部署一下,类似于服务的发布需要在不同的服务器上部署)

06 部署服务

执行TCODE : SOAMANAGER . 进入浏览器界面. 找到之前创建好的消费者代理.

点击消费者代理.

基于WSDL完成配置. 进入配置向导.

输入一个逻辑端口名称. 后面测试及程序中会用到这个端口.

输入一下wsdl 地址. 可能需要输入用户 /密码(依赖于WEB服务)

查看一下

因为之前创建的服务使用了基本验证.

所以这里需要输入基本验证的用户/密码(依赖于WEB服务的定义)

选择一下登录语言(估计SAP发布的WEBSERVICE才会有这个选项)

点击完成后, 系统会创建并激活一个逻辑端口.

07 重新测试

回到SE80找到之前创建的企业服务 service consumers ZTS_CO_Z_IF_SD216

重新测试时.输入创建的逻辑端口 ZTS_PORT.点击执行

点击按钮进入数据编辑模式

修改并保存测试数据

执行后可以看到返回的信息

08 程序调用

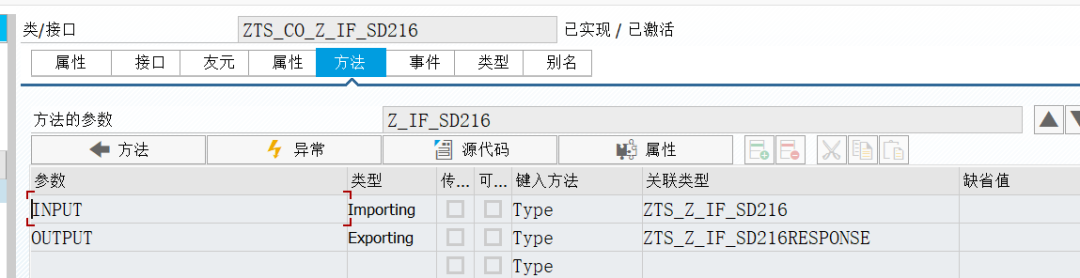

双击类查看生成的类的输入,输出参数, 写代码时会用到这些参数的定义.

代码调用DEMO程序



*&---------------------------------------------------------------------*
*& Report ZTS_CALL_WEBSERVICE
*&---------------------------------------------------------------------*
*& DEMO程序,调用WEBSERVICE
*&---------------------------------------------------------------------*
REPORT zts_call_webservice.

TABLES: kna1.
PARAMETERS: p_kunnr LIKE kna1-kunnr DEFAULT '1000098',
            p_vkorg LIKE knvv-vkorg default '6121'.

START-OF-SELECTION.

  PERFORM frm_call.
*&---------------------------------------------------------------------*
*& Form FRM_CALL
*&---------------------------------------------------------------------*
*& text
*&---------------------------------------------------------------------*
*& -->  p1        text
*& <--  p2        text
*&---------------------------------------------------------------------*
FORM frm_call .
  DATA:lc_web TYPE REF TO zts_co_z_if_sd216.      "WebService代理类
  DATA:ls_input  TYPE zts_z_if_sd216,              "输入参数
       ls_output TYPE zts_z_if_sd216response.             "输出参数
  DATA:lo_sys_exception TYPE REF TO cx_ai_system_fault,
       lo_app_exception TYPE REF TO cx_ai_application_fault.

  TRY.
      CREATE OBJECT lc_web
        EXPORTING
          logical_port_name = 'ZTS_PORT'.                 "为此WebService创建的逻辑端口。
    CATCH cx_ai_system_fault .
      MESSAGE '出错了' TYPE 'E'.
  ENDTRY.
*传递传入参数
  ls_input-is_stru-kunnr = p_kunnr.
  ls_input-is_stru-vkorg = p_vkorg.
  TRY.
      CALL METHOD lc_web->z_if_sd216
        EXPORTING
          input  = ls_input
        IMPORTING
          output = ls_output.
    CATCH cx_ai_system_fault INTO lo_sys_exception .
      "message ‘出错了 systemai’ type ‘S’.
      WRITE lo_sys_exception->errortext.
    CATCH cx_ai_application_fault INTO lo_app_exception .
      WRITE / .
      WRITE lo_app_exception->textid.
  ENDTRY.
  WRITE: ls_output-es_stru-kwert.
ENDFORM.

RFC函数发布WEB服务

ERP系统RFC协议发送端通过PO连通WebService接口

这次我们在ERP SAP ECC6系统中用RFC接口发出数据，通过PO发送到一个WebService中。

并且这是一个发送和应答同步的消息服务：ERP发出数据，马上就可以接到WebService返回的消息。SAP RFC函数发布WEB服务的步骤如下：

一、ERP SAP系统中的RFC接口程序

1、建一个Remote远程启用的SAP RFC的函数

注意(01)：RFC函数处理类型设置为Remote远程启用的模块

2、创建Web Service服务

使用菜单功能创建web服务(一般选择来自函数模块, 每个函数发布一个服务). 如果选择来自函数组,则会把函数组中的所有函数发布成一组服务.

进入发布服务的向导界面,这里的服务名称可以和函数一致

这里不要勾选Map Name . Map Name 会把一些字段命名按照特定规则修改调整. 导致服务中的字段名不同于函数中的字段名

选择安全参数文件. 如果服务是局域网调用, 可以选择最后一个, 简化后续的设置. 如果要发布到互联网, 建议选择前三种.

输入服务的开发类及传输请求

点击完成,即可创建WEB服务

在服务定义界面中激活一下WEB服务

3、配置Web Service服务

然后执行事物代码 SOAMANAGER, 会启动一个浏览器界面设置服务的调用点信息(后面的步骤在传输到测试或生产系统后还需要执行)

点击WEB服务配置,输入之前定义的WEB服务名称,点击搜索

点击内部名称,进入服务定义.

点击创建服务,进入向导

设置安全信息

点击完成后,会看到定义服务和绑定的内容

4. 测试Web Service服务

点击上图的红框图标, 可以看到服务的wsdl定义

复制WSDL地址,用第三方工具测试一下(比如SOAPUI),测试时,需要输入基本验证信息(用户名,密码)

4. RFC函数发布WEB服务总结

RFC函数发布WEB服务比较简单.一般发布的是一个同步WEB服务.

发布的服务可以通过事物代码 : SRT_ELOG 查看调用的底层报错信息: 比如日期格式错误,数字格式错误等. 业务报错则需要开发通过程序逻辑返回.

日期字段：调用方输入日期的格式必须是YYYY-MM-DD 否则可能会报错.

语言参数：某些版本可能会默认英文登录,可以在服务地址上添加参数?sap-language=ZH 来强制登录语言

使用这个函数发出消息，可以用一个ABAP程序来调用它：

*&---------------------------------------------------------------------*
*& Report  ZDEMO004
*&
*&---------------------------------------------------------------------*
*&
*&
*&---------------------------------------------------------------------*

REPORT ZDEMO004.

 DATA GV_VALUE TYPE /BCV/FND_INT1.
 DATA GV_GETDATARESULT TYPE /ASU/TEXT.


  GV_VALUE = 9.


  CALL FUNCTION 'ZDEMO004' DESTINATION 'ZPO_RFC'
    EXPORTING
      VALUE               =   GV_VALUE
   IMPORTING
     GETDATARESULT       =  GV_GETDATARESULT .



 WRITE :/ GV_GETDATARESULT.

注意，RFC目标是SM59里面配置的RFC链接：

这是PO已经配置完成的结果，输入一个数字，ERP RFC传给PO，PO传给WebService,

WebService返回一个处理结果的字符串给PO，PO再返回到RFC函数中：
