树莓派连接使用5寸HDMI触摸屏的方法

树莓派（Raspberry pi）是一个非常紧凑的卡片式计算机，在各种物联网应用以及数据科学、python、机器学习等大数据计算应用中，如今非常流行。许多应用程序都需要外部显示器才能与Raspberry Pi连接。树莓派自带一个HDMI接口，可以连接电视或显示屏等外部显示器。但是在某些应用程序中，紧凑型显示器是合适的，并且首选通过GUI应用程序触摸屏输入。对于这些应用程序，可以使用HDMI触摸屏。在本篇文章中，我们将5寸HDMI触摸屏与Raspberry Pi连接，并且还将学习校准触摸屏以提高其准确性。

所用的组件

● Raspberry Pi开发板

● 5寸带触摸屏的800x480 TFT显示屏

● 16GB Micro SD卡

● HDMI连接器

● 触控笔

● 5V电源

● USB键盘

● USB鼠标

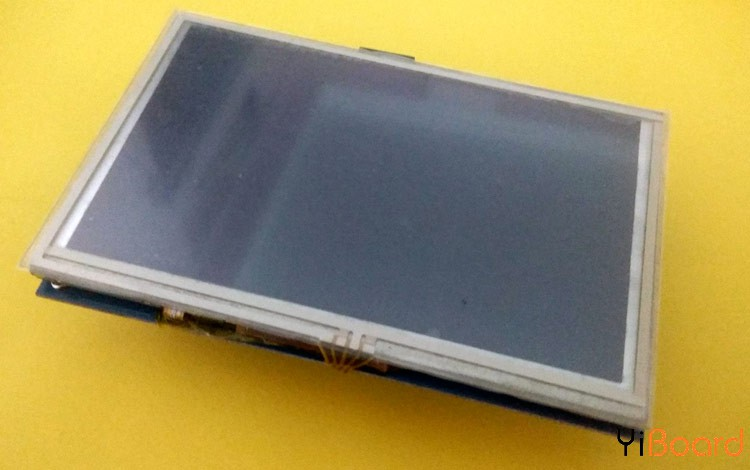

5寸800x480 TFT触摸屏简介

这款5寸触摸屏是一个TFT HDMI显示屏，非常紧凑，可以在Raspberry Pi A、B、B + / 2B和3B型号上使用。它具有内置的电阻式触摸屏，支持触摸屏控制，并节省了对HDMI输入的功耗。它充当分辨率为800x480像素的计算机的显示器。

特点：

● 5寸HDMI显示屏

● 800x480像素高分辨率图片。

● 内置电阻式触摸屏，带有背光控制，可降低功耗。

● 广视角

● 快速响应时间，全彩显示。

将5英寸TFT LCD与Raspberry Pi连接

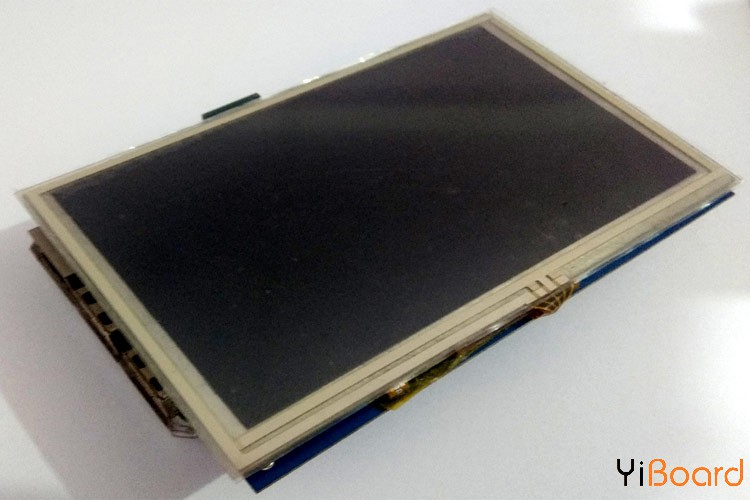

1. 将LCD放在Raspberry Pi的顶部：

将LCD与Raspberry Pi连接的第一步是使用GPIO连接器将LCD与树莓派连接。显示器带有四个用于安装的角形支脚。然后，将LCD放置在Raspberry Pi的顶部，使其插入入GPIO插槽，并且HDMI端口在另一侧完美对齐。将LCD连接到树莓派时要小心，因为LCD仅使用26个引脚连接Pi。

2. 连接HDMI连接器：

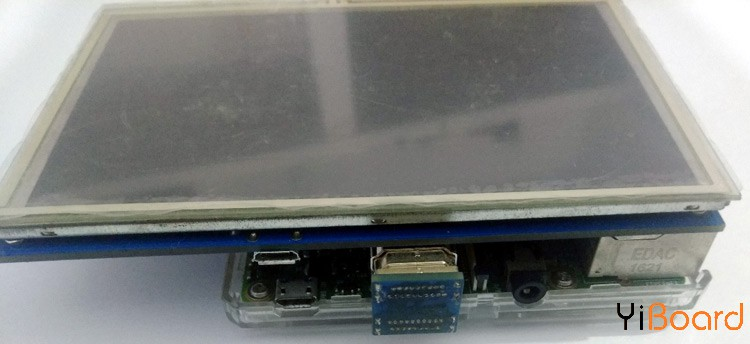

将LCD放在Raspberry Pi的顶部后，如下图所示，在Pi和LCD之间连接LCD盒中随附的HDMI连接器：

3. 连接电源：

完成上述所有步骤后，我们需要为Raspberry Pi和LCD提供电源。 LCD上还有一个USB插头可提供单独的电源，但是，只要您为树莓派配备了良好的2.4 Amp电源，就不需要为LCD单独提供电源。

4. 打开LCD的背光灯开关：

接通电源后，打开LCD背面的背光电源开关。
