本文指导如何使用Arduino Nano和Uno，搭配ASK发送器/接收器模块及DHT22传感器，制作一个DIY无线温度和湿度监控器。监控器在Arduino Nano端采集数据，通过433MHz RF链路发送到Arduino Uno端显示在LCD屏幕上，覆盖约100英尺的室内范围。项目所需组件包括ASK模块、LCD屏幕、DHT22传感器等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

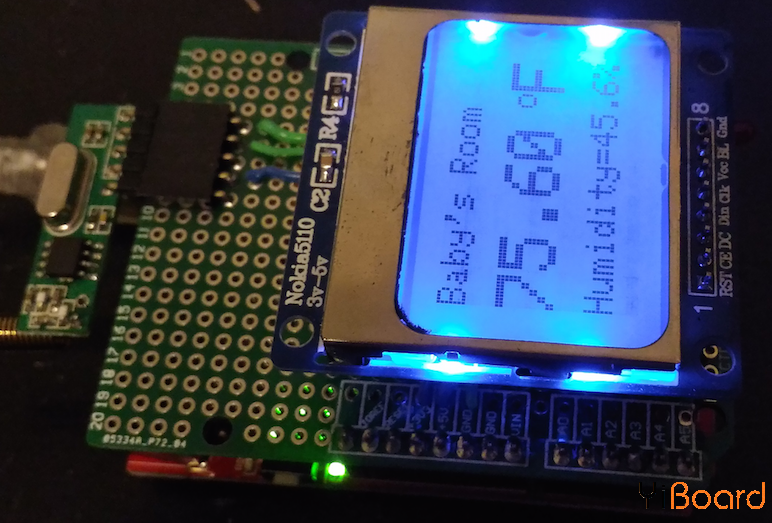

本篇文章主要介绍了使用Arduino平台以及价格低廉且易于使用的ASK发送器/接收器模块，为孩子或婴儿房间安装一款DIY自制的无线温度和湿度监控器。在发送端，Arduino nano使用DHT22传感器感测室温和湿度，并通过433 MHz ASK RF链路将数据发送到接收端Arduino。接收方Arduino解码接收到的字节并将信息显示在LCD屏幕上。 RF传输的室内范围约为100英尺，这足以满足常见的室内面积。

在这里插入图片描述

所需的组件

您将需要以下物品来构建此项目：

● ASK发送器/接收器对

● 两个Arduino开发板。在发射端使用Arduino Nano，在接收端使用Arduino Uno。

● 一个诺基亚5110 LCD，用于在接收端显示数据

● 一个DHT22传感器，用于在发射端上测量温度和湿度

● 两个LED和两个330Ω电阻

● 电线、面包板、原型板等。

ASK RF套件简介

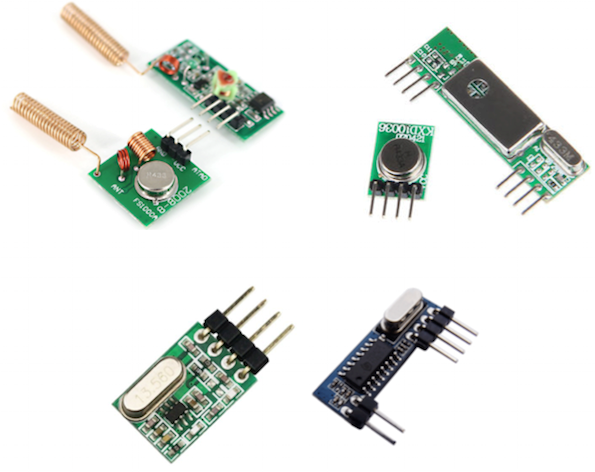

在国内和国际市场上，都可以在线购买使用各种ASK Tx / Rx模块。其中有些带有弹簧天线，有些则没有。对于没有天线的天线，您可以将〜20cm的导线连接到电路板上的天线针。下图显示了您可以在eBay和Amazon上购买的一些ASK RF模块。

在这里插入图片描述

在本文中，我们使用了NiceRF公司生产的高质量ASK RF模块。这些模块的优点是它们非常紧凑，面包板和PCB友好，由高质量PCB制成，配有铜制弹簧天线，并具有合理的传输范围。

发送器的硬件设置

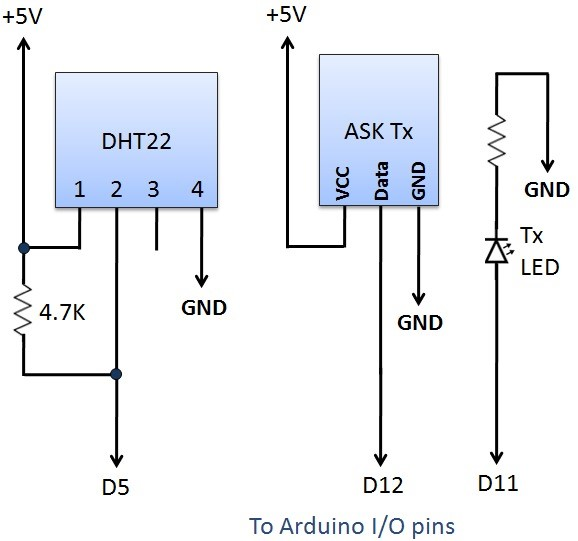

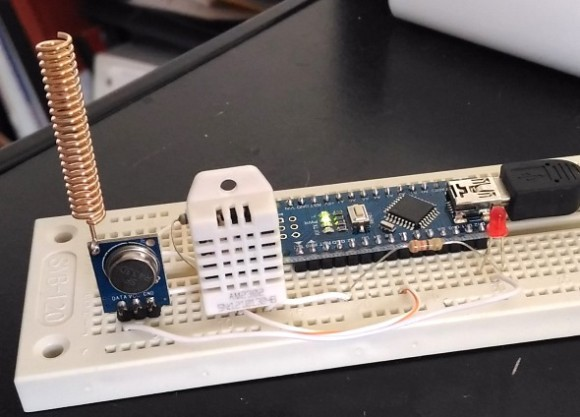

ASK发送器模块具有三个引脚：VCC、数据和接地。根据制造商的不同，它们的顺序可能不同。因此，请务必仔细查看引脚，以识别这些模块上的数据和电源引脚。 VCC和Gnd引脚连接到Arduino Nano的+ 5V和Gnd引脚，而Tx模块的数据引脚连接到Arduino的数字I / O引脚12。 LED还与串联的限流电阻一起连接到I / O引脚11。在数据传输过程中，该LED点亮。

在这里插入图片描述
