Docker 实现原理

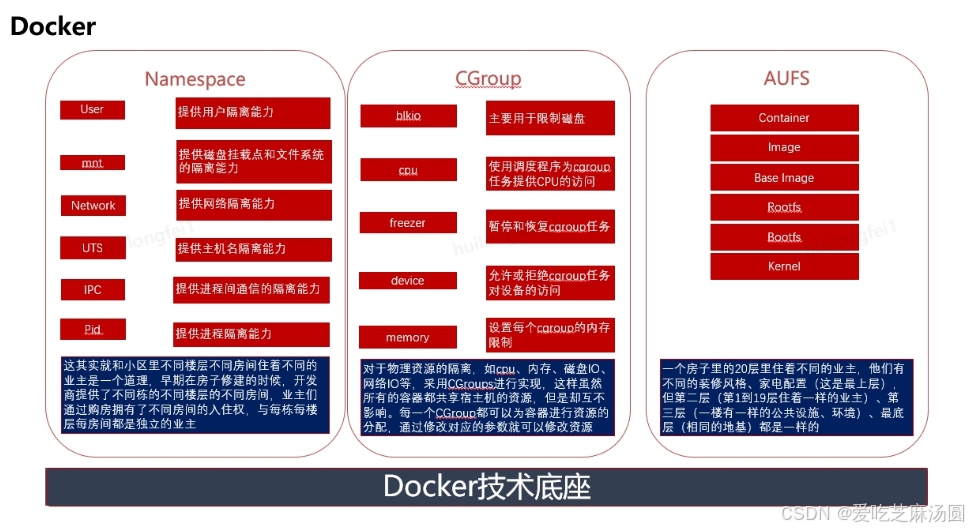

Docker 的实现依赖于三大核心技术：Namespace、Cgroup 和 AUFS。这些技术共同支撑了 Docker 的隔离性、资源管理和镜像分层机制。

Namespace：用于实现资源的隔离，使每个容器拥有独立的进程、网络、文件系统等视图，从而在操作系统层面实现容器之间的隔离。
Cgroup：用于限制和分配容器的资源（如 CPU、内存、磁盘 I/O 等），确保容器不会过度占用主机资源。
联合文件系统：用于实现容器的分层镜像和写时复制（Copy-on-Write）机制，使容器可以高效地共享基础镜像并独立修改文件。

请添加图片描述

Namespace

Namespace 用于实现资源的隔离，使每个容器拥有独立的进程、网络、文件系统等视图，从而在操作系统层面实现容器之间的隔离。

1. PID Namespace（进程命名空间）

作用：隔离进程 ID（PID），使得每个容器内的进程拥有独立的 PID 空间。
特点：
- 每个容器内的进程 PID 从 1 开始，类似于主机上的 /sbin/init 进程。
- 容器内的进程只能看到同一命名空间或子命名空间中的进程。
- /proc 文件系统只显示当前命名空间中的进程。
- 父命名空间可以看到子命名空间中的进程，但 PID 可能不同。
应用场景：实现进程隔离，避免容器内的进程影响主机或其他容器。

2. Net Namespace（网络命名空间）

作用：隔离网络设备、IP 地址、路由表等网络资源。
特点：
- 每个容器拥有独立的网络设备（如虚拟网卡）、IP 地址和路由表。
- /proc/net 目录只显示当前命名空间的网络信息。
- Docker 默认使用 veth 方式将容器的虚拟网卡连接到主机的 docker bridge。
应用场景：实现网络隔离，使每个容器拥有独立的网络栈。

3. IPC Namespace（进程间通信命名空间）

作用：隔离进程间通信（IPC）资源，如信号量、消息队列和共享内存。
特点：
- 每个 IPC 资源有一个唯一的 32 位 ID。
- 容器内的进程只能访问同一命名空间中的 IPC 资源。
应用场景：避免容器间的进程间通信干扰。

4. Mnt Namespace（挂载命名空间）

作用：隔离文件系统挂载点，使每个容器拥有独立的文件系统视图。
特点：
- 类似于 chroot，但更强大。
- 每个容器只能看到自己命名空间中的挂载点。
- /proc/mounts 只显示当前命名空间的挂载信息。
应用场景：实现文件系统隔离，使容器拥有独立的文件目录结构。

5. UTS Namespace（主机名和域名命名空间）

作用：隔离主机名和域名。
特点：
- 每个容器可以拥有独立的主机名和域名。
- 使容器在网络上被视为独立节点。
应用场景：实现主机名和域名的隔离，使容器在网络中独立标识。

6. User Namespace（用户命名空间）

作用：隔离用户和用户组 ID。
特点：
- 容器内的用户和用户组 ID 可以与主机不同。
- 容器内的进程可以以容器内部的用户身份运行，而非主机用户。
应用场景：实现用户权限隔离，增强安全性。

7. Cgroup Namespace（Cgroup 命名空间）

作用：隔离 cgroup 视图。
特点：
- 它让容器内的进程只能看到自己的 cgroup 层次结构，而看不到其他容器或宿主机的 cgroup 信息。
应用场景：
- 防止信息泄露：容器进程无法看到其他容器或宿主机的 cgroup 信息。
- 简化容器迁移：容器可以在不同宿主机间迁移，而不需要担心 cgroup 配置的冲突。
- 限制资源使用：容器进程无法获取宿主机的 cgroup 访问权限，只能管理自己的 cgroup。

Cgroup

Cgroup（Control Groups）是 Linux 内核的一个特性，用于对进程组的物理资源（如 CPU、内存、磁盘 I/O 等）进行细粒度的控制和监控。

Core（核心）

定义：Core 是 cgroup 的核心功能，即分层组织进程。
特点：
- 每个 cgroup 可以包含子 cgroup，形成一个层次结构（树）。
- 这种层次结构允许对进程进行分组管理。
作用：
- 提供了一种灵活的方式来组织和管理进程。
- 比如，你可以将所有数据库进程放在一个 cgroup 中，而将所有 Web 服务器进程放在另一个 cgroup 中。

Hierarchy（层级结构）

定义：hierarchy 是 cgroup 的组织形式，可以理解为一棵树，树的每个节点是一个 cgroup（进程组）。
特点：
- 每棵树可以关联零到多个子系统（subsystem）。
- 一棵树中包含系统中的所有进程，但每个进程只能属于树中的一个节点（cgroup）。
- 系统中可以有多棵树，每棵树关联不同的子系统。
- 一个进程可以属于多棵树，但每棵树关联的子系统不同。
作用：
- 将进程分组，并对这些组进行资源管理。
- 通过关联不同的子系统，实现对不同资源的控制（如 CPU、内存等）。

Controller（控制器）或 SubSystem（子系统）

定义：控制器（Controller）和子系统（Subsystem）在 cgroup 的上下文中其实是同一个概念，只是叫法不同。它们都指的是 cgroup 中负责管理特定类型资源的模块。
特点：
- 控制器负责管理特定类型的系统资源，不同的控制器可以控制不同的资源。
- 例如：
  - cpu 控制器：控制进程的 CPU 时间分配。
  - memory 控制器：控制进程的内存使用。
  - blkio 控制器：控制块设备 I/O（如硬盘）的带宽和 IOPS。
  - net_cls 控制器：控制网络流量的分类和质量服务。
  - freezer 控制器：暂停和恢复 cgroup 任务。
  - device 控制器：允许或拒绝 cgroup 任务对设备的访问。
作用：
- 每个 cgroup 都有一个 cgroup.controllers 文件，其中列出了所有可供该 cgroup 启用的控制器。
- 这意味着你可以为不同的 cgroup 启用不同的控制器组合，以实现对不同资源的控制。

联合文件系统 UnionFS

1. 什么是联合文件系统 UnionFS？

联合文件系统可以将多个目录（称为分支）挂载到同一个虚拟文件系统下。每个分支可以有不同的权限，比如：

只读（readonly）：不能修改。
读写（readwrite）：可以修改。
白名单（whiteout-able）：可以删除或隐藏文件。

核心思想是 分层存储，通过将多个只读层和一个可写层叠加在一起，形成一个完整的文件系统视图。

2. 联合文件系统在 Docker 中的作用

Docker 使用联合文件系统来实现容器的 镜像分层 和 写时复制（Copy-on-Write） 机制。

(1) 镜像分层

Docker 镜像是由多个 只读层（readonly layers） 组成的，每一层包含文件系统的一部分。
例如：
- 基础镜像（Base Image）包含操作系统的核心文件（如 /bin、/lib 等）。
- 上层镜像包含应用程序及其依赖。
这些只读层通过联合文件系统叠加在一起，形成一个完整的文件系统视图。

(2) 容器层

当 Docker 启动一个容器时，会在镜像的最上层添加一个 可写层（writable layer）。
所有对文件系统的修改（如创建、修改、删除文件）都发生在可写层中，而不会影响底层的只读镜像。
这种机制称为 写时复制（Copy-on-Write）。

(3) 镜像共享

多个容器可以共享同一个基础镜像，但每个容器有自己的可写层。
这样可以节省存储空间，因为基础镜像只需要存储一次。

3. 联合文件系统的优势

节省存储空间：多个容器可以共享同一个基础镜像，避免了重复存储。
快速部署：由于镜像分层，启动容器时只需要加载可写层，而不需要复制整个文件系统。
内存更省：多个容器共享同一个基础镜像，操作系统可以将这些文件缓存到内存中。
升级更方便：如果需要更新基础镜像，只需要更新底层的只读层，而不需要修改每个容器。
灵活的文件修改：所有对文件系统的修改都发生在可写层中，不会影响底层的只读镜像。

Docker 容器的启动过程

1. 典型的 Linux 启动过程

BootFS（Boot File System）：
- 包含 bootloader 和内核（kernel）。
- 系统启动时，BIOS/UEFI 加载 bootloader（如 GRUB）。
- bootloader 加载内核到内存中。
- 内核初始化硬件并加载必要的驱动。
- 内核加载完成后，BootFS 会被卸载，内存使用权交给内核。
RootFS（Root File System）：
- 包含操作系统的核心文件，如 /bin、/lib、/etc、/dev 等。
- 内核挂载 RootFS 为只读（readonly），并进行文件系统检查。
- 检查完成后，RootFS 被切换为读写（readwrite），供用户使用。
- 系统启动初始化进程（如 systemd 或 init），加载服务并进入用户空间。

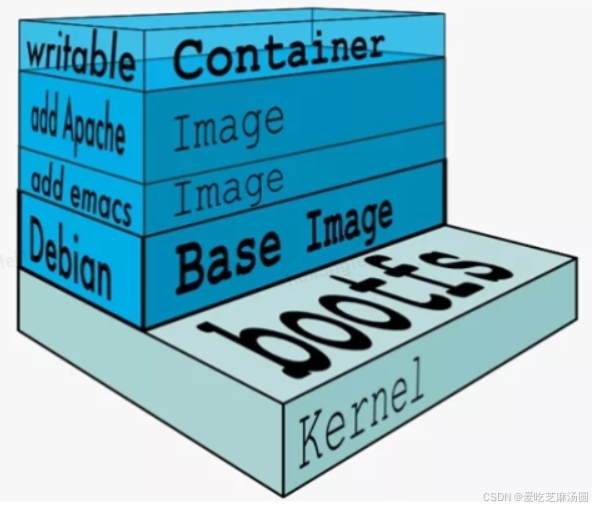

2. Docker 容器的启动过程

请添加图片描述

BootFS：
- Docker 镜像的最底层是 BootFS，包含 bootloader 和内核。
- Docker 容器启动时，会加载 BootFS 中的内核。
- 内核初始化后，BootFS 会被卸载。
- 注意：Docker 容器通常共享宿主机的内核，因此 BootFS 在容器中并不常用。
RootFS：
- RootFS 包含操作系统的核心文件，如 /bin、/lib、/etc、/dev 等。
- Docker 镜像的 RootFS 是只读（readonly）的，由多个镜像层（layers）组成。
- 容器启动时，Docker 会在 RootFS 之上加载一个可写层（容器层）。
- 容器的文件系统视图是 RootFS（只读）和容器层（可写）的联合挂载。
容器层：
- 容器层是容器运行时唯一的可写层，所有对文件系统的修改都发生在这里。
- 容器启动后，用户可以在容器层中创建、修改或删除文件。
- 这些修改不会影响底层的只读镜像，从而实现容器的隔离性和可移植性。
后续操作：
- 容器启动后，Docker 会执行容器中的入口点（Entrypoint）或命令（CMD）。
- 容器进程运行在容器层中，用户可以通过命令行或应用程序与容器交互。

3. Docker 容器与典型 Linux 启动过程的区别

特性	典型 Linux 启动过程	Docker 容器启动过程
BootFS	包含 bootloader 和内核，启动后卸载。	通常共享宿主机的内核，BootFS 不常用。
RootFS	挂载为只读，检查后切换为读写。	由多个只读镜像层组成，容器层为可写。
文件系统	完整的文件系统，包含所有目录和文件。	联合文件系统，只读镜像层 + 可写容器层。
内核	使用自己的内核。	通常共享宿主机的内核。
隔离性	无隔离，直接运行在物理机或虚拟机上。	通过命名空间和控制组实现隔离。
