1. 参考 Spec
3GPP-36.211-6.10
Cell-specificReference Signal (CRS)
Cell-specificreference signals are transmitted on one or several of antenna ports 0 to 3.
Cell-specific reference signals are defined for Δf = 15 kHzonly

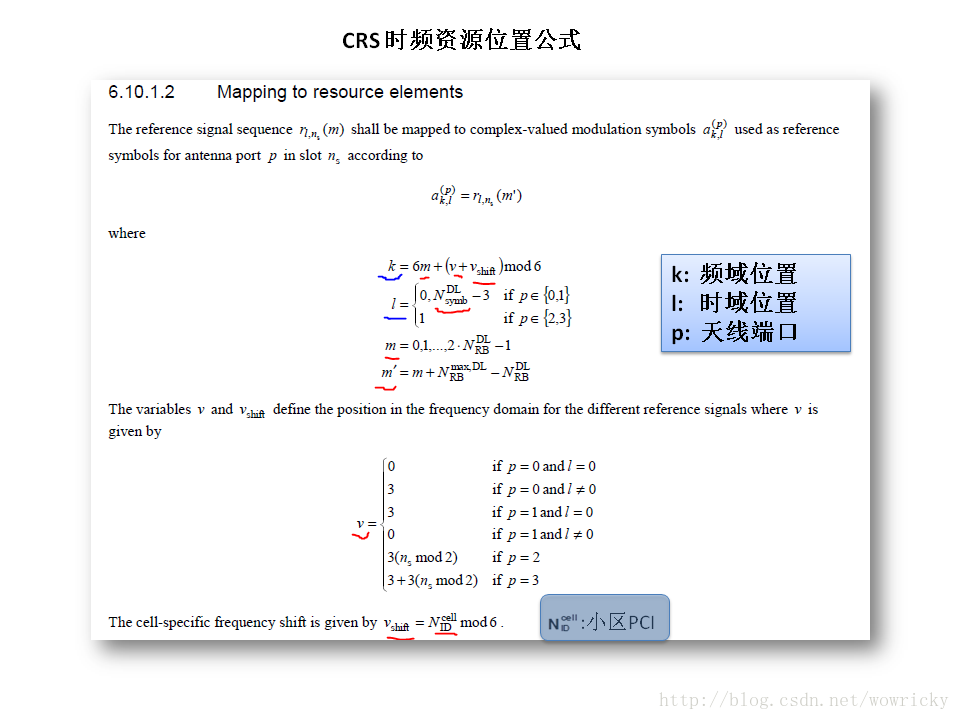

2. 时频位置公式
3. 时域位置
通过上图公式,可以发现时域位置与循环前缀(Cyclic Prefix) 类型和天线端口(Antenna port)有关:
Antenna port | Symbol index of slot |
0,1 | 0, 倒数第3个(normal/ext CP: 4/3) |
2,3 | 1 |
或者用如下表格表示:
Antenna port | CP type | Symbol index of slot |
0,1 | Normal | 0, 4 |
0,1 | Extend | 0, 3 |
2,3 | Normal/Extend | 1 |
4. 频域位置
与小区的PCI、天线端口(antenna port)有关。
同天线端口,在同一symbol对应的频域上2个CRS的间隔是6个子载波。

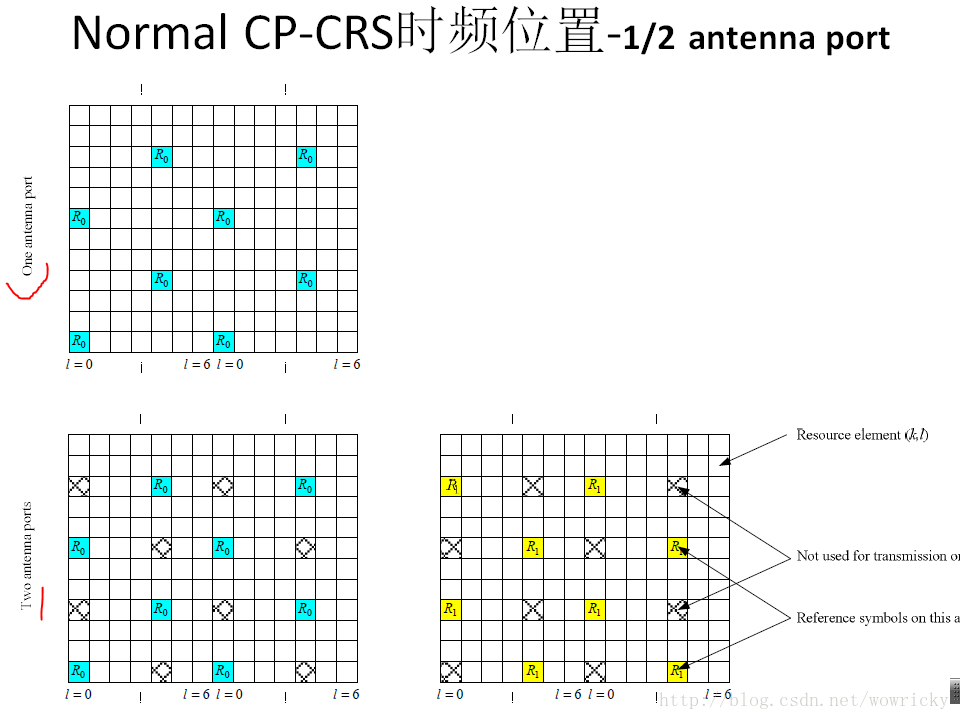

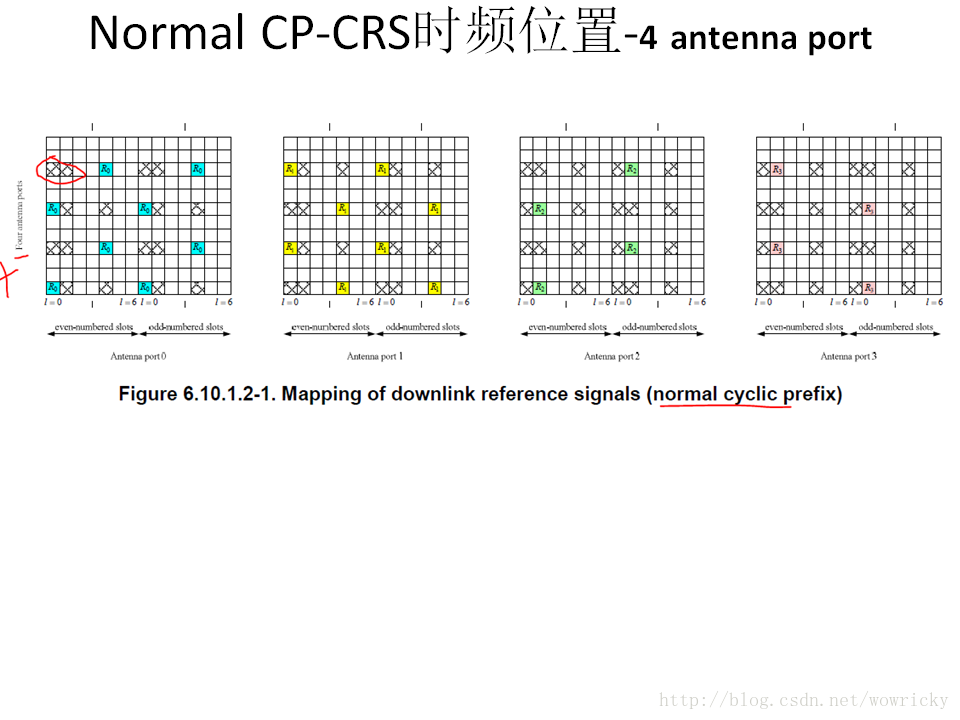

示例图
5. CRS与RSRP
RSRP定义参考3GPP-36.214-5.1.1
ReferenceSignal Received Power (RSRP):是指测量带宽内承载CRS的所有RE上接受到的信号功率线性平均值。表示导频信号的强度,而非质量。

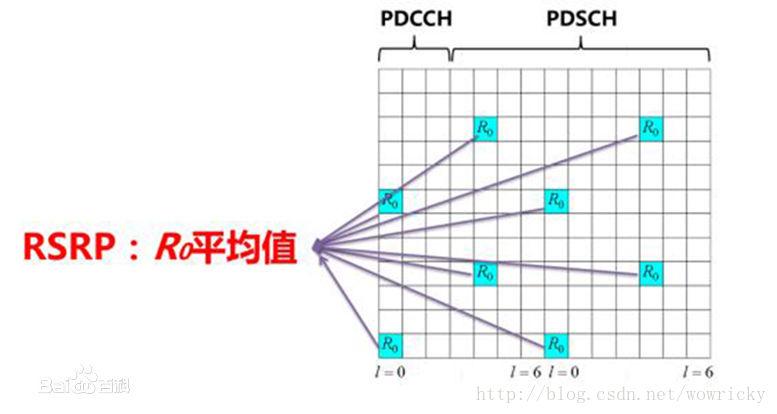

RSRP = R0的平均值
