[4G&5G专题-72]:物理层 - 4G LTE下行参考信号CRS, UE RS

目录

第1章 参考信号xRS

第2章 小区参考信号CRS

2.1 小区参考信号概述

2.2 小区参考CRS的时频资源

2.3 模三干扰

2.4 解调参考信号的内容

第3章 UE相干的参考信号UE RS (可选)


第1章 参考信号xRS

xRS: x Reference Signal

所谓参考信号, 是指基站或手机端发出的周期性信号,用于接收端作为从业务信道接收数据的参考。

参考信号分为:

(1)下行

  • 下行小区参考信号 CRS: Cell RS
  • 下行UE特定的参考信号URS: UE RS

(2)上行

  • 解调参考信号:DMRS (De-Modulation)RS
  • 探测参考信号:SRS (Sounding RS)

第2章 小区参考信号CRS

2.1 小区参考信号概述

小区特定的参考信号对小区内的所有UE都有效,其作用主要有3个:

(1)可被用于UE对基站的下行物理信道的信道评估,发送CQI/RSRP.

RSRP (Reference Signal Receiving Power,参考信号接收功率) 是LTE网络中可以代表无线信号强度的关键参数以及物理层测量需求之一,是在某个符号内承载参考信号的所有RE(资源粒子)上接收到的信号功率的平均值,也就是子载波功率。

CQI-Channel Quality Indication,信道质量指示,CQI由UE测量所得,因此,CQI一般指的是下行信道质量。

eNodeB根据UE上报的CQI信息,为UE选择合适的调度算法和下行数据块大小,以保证UE在不同的无线环境下获取最佳的下行性能。

(2)可被UE用来获取CSI

Channel State Information :信道状态信息.,在无线通信领域,所谓的CSI,就是通信链路的信道属性。

它描述了信号在每条传输路径上的衰弱因子,即信道增益矩阵H中每个元素的值,如信号散射(Scattering),环境衰弱(fading,multipath fading or shadowing fading),距离衰减(power decay of distance)等信息。

CSI可以使通信系统适应当前的信道条件,在多天线系统中为高可靠性高速率的通信提供了保障。

(3)UE终端驻留小区选择的依据

基于小区特定的参考信号的终端测量,可用作决定小区选择和切换的基础。

2.2 小区参考CRS的时频资源

CRS均匀、离散的分布在每个RB内的RE上。

  • 每个下行子帧都有,特殊子帧的下行导频时隙也有。
  • 频域上,在一个RB内,每隔六个子载波一个参考信号
  • 时域上,在一个RB内,每隔三个符号位一个。
  • 具体的位置排列跟物理小区id:PCI,天线端口等有关.

  • 物理小区ID与CRS时频资源的关系如下:

Shift=CELLID mod 6,CELLD=[0,503]。

备注:

上述的公式是确保相邻小区的CRS的位置不同。

如果CRS在相同的位置,则在LTE中同频组网时,相邻小区会造成邻区的干扰。

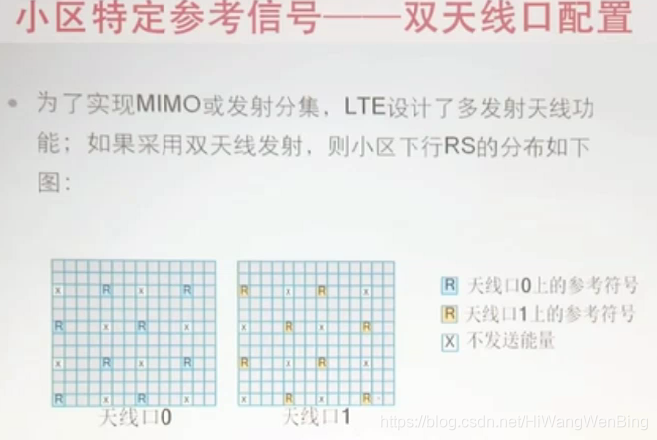

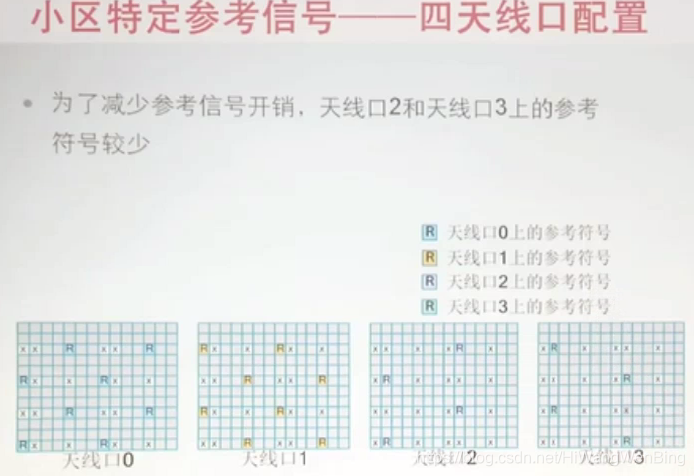

  • 逻辑天线端口不同时,参考信号位置也不同,如下图:

备注:

上述的公式是确保同一小区的不同MIMO天线之间的CRS位置不同。

如果CRS在相同的位置,在多天线MIMO组网时,不同天线之间会产生干扰,因为MIMO组网时,各个天线的RE是独立调制解调的。

问题:

这种情况下,不用逻辑天线的小区的参考信号为什么不能合并?

这是因为小区的参考信号还可以用来判断不用逻辑天线的RSRP,而不 仅仅是整个小区的RSRP.

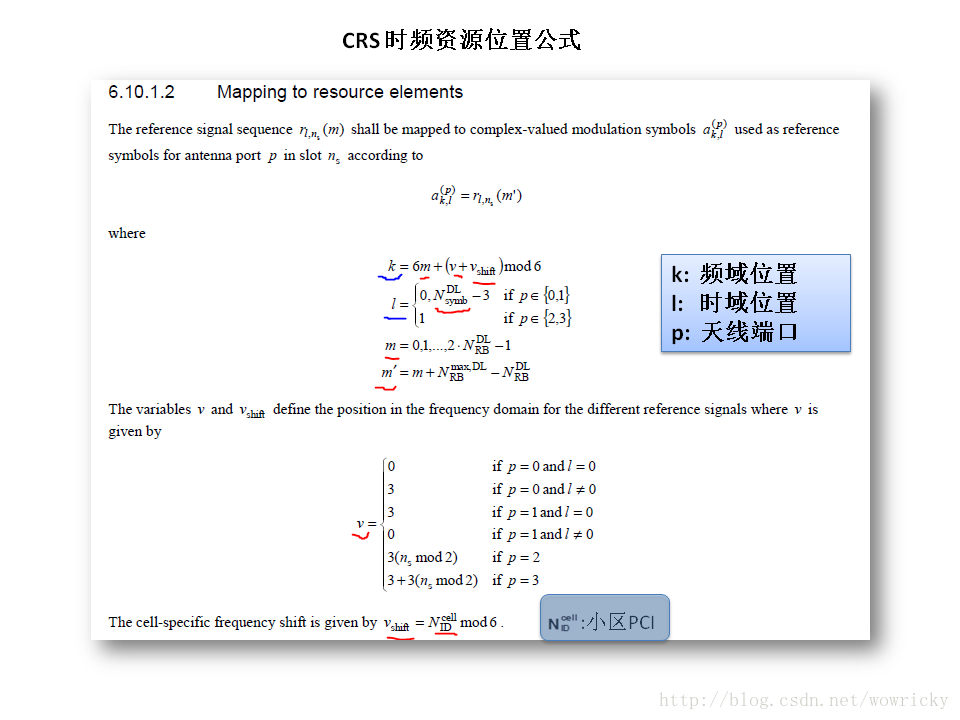

  • 时频资源的数学计算公式如下:

2.3 模三干扰

所谓的模三干扰,是指两个相邻小区的PCI(物理小区识别码)除以3的余数相同。

模三干扰会引起物理信道及小区参考信号的相互干扰,从而导致信道解码错误。

LTE是用PCI(Physical Cell ID)来区分物理小区,LTE共有504个PCI;

PCI由PSS和SSS组成,PSS是小区组内物理层ID,SSS是小区组ID,

主同步信号是长度为62的频域Zadoff-Chu序列的3种不同的取值,主同步信号的序列正交性比较好;

辅同步信号是10ms中的两个辅同步时隙(0和5)采用不同的序列,168种组合,辅同步信号较主同步信号的正交性差。

主同步信号和辅同步信号共同组成504个PHY_CELL_ID码;公式为:PCI=PSS+3*SSS,其中PSS取值为0...2(实为3种不同PSS序列),SSS取值为0...167(实为168种不同SSS序列),利用上述公式可得PCI的范围是从0...503,因此在物理层存在504个PCI。

PCI是下行区分小区的,上行根据根序列区分E-UTRA小区搜索基于(主同步信号)、(辅同步信号)、以及下行参考信号完成同步信号的作用:频率校正、基准相位、信道估计、测量。

PCI是一个具体数值,UE可以根据主同步序列号和辅同步序列号按以上公式计算出小区PCI,以便进一步完成小区接入过程。

模3干扰,其实就是两个小区的PCI值除3 余数相同,也就是PSS冲突,且方向对打,产生的干扰

例A小区PCI为9,除3余数为0,B小区PCI为21除3最后余数为0,且A跟B小区方向对打,就产生了模3干扰,

一般处理方法:

  • 可以是合理的调下其中一个小区的PCI位置,避开余数相同的小区对打。
  • 控制小区的发送功率和覆盖范围

2.4 解调参考信号的内容

RSRP是在某个符号内承载参考信号的所有RE(资源粒子)上接收到的信号功率的平均值,也就是子载波功率。

因此,CRS的每个RS不需要进行数字调制解调。

发送端:基站物理层按照小区规划的覆盖范围和小区功率,然后折算成每个RE的功率, 然后折算成每个RE的I路和Q路信号的幅度。所有CRS RE信号的幅度相同,相位相同。

接收端:手机物理层直接利用每个RE的I路和Q路信号的幅度,从而获取信号幅度,从而获得CRS RE信号的功率。

第3章 UE相干的参考信号UE RS (可选)

主要应用在波束赋型中,不用的用户,处于不用的波束,因此小区参考信号

该参考信号是可选的,不多阐述。
