1 USB Bulk 是什么

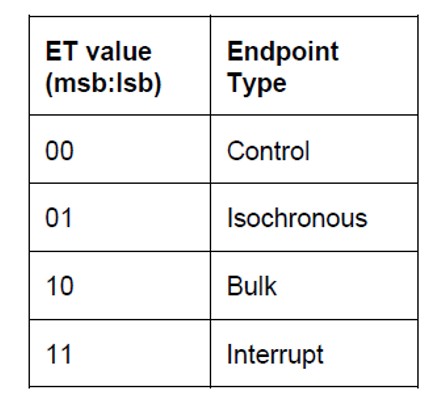

USB 是即插即用使用差动信号的装置界面，是以端点 ( Endpoint )，做为传输装置的输出入端，透过不同的端点 ( Endpoint ) 和模式，来进行与装置的沟通，USB Bulk 就是USB 四种传输模式之一的批量资料传输 ( Bulk ) 的端点传输

1.1 传输方块图

USB 传输方块图，如‘图1.1.1’( 注1 )，其中 IRP是 I/O Request Packet ，由图所示Bulk 传输是使用 1个或多个的 IN / OUT 资料传输 (Transaction )，一个 USB 的资料传输通常会有 3 个阶段 Token , Data , handshake的封包

‘图1.1.1’( 注1 )

2 USB Bulk 装置设定

一般自定义的 Bulk 是需要 driver 的，或是强制指定使用 Windows 内建的 driver ，但强制指定的方式，可能只能用于底层 driver 呼叫，例如 BUS hound

‘图2.1.1’( 注1 )

所以来说一般自定义的 Bulk，一般是改写 USBCDC，或者可以是直接使用 USBCDC 和 Mass storage 来做为 Bulk 的传输装置。若是直接从中断的 Endpoint 改成 Bulk 的 Endpoint ，还需要修改要传输的封包大小，另外 Class 要宣告成 0xFF 自定义的，

Sub Class 和 protocol 一般就设定成 0x00 就可以了。之后用 BUS hound 的 Endpoint 来传输，就是简易修改之后的Bulk 传输，但一般的 driver 可能就无法使用此方式，与你的 USB device 沟通。若是使用 USBCDC ，电脑就可以透过一个 USB to Com port 的装置，直接从电脑端利用此 Comport 与 Device 的 USB Endpoint 来做 Bulk传输使用。若是使用 USB Mass storage ，则 Device 就会形成一个虚拟的 USB Disk ，在传输档案的过程，就是从电脑端利用此 USB Disk 与 Device 的 USB Endpoint 来做 Bulk 传输使用。

3 参考资料

注1 : 作者: USB ORG ( Compaq ，Hewlett-Packard ，Intel ，Lucent，Microsoft，NEC，Philips )；

出处 : USB 2.0 Specification | USB-IF
