揭秘PEPS Demo之PKE/PKG功能如何实现？

一、概述

        笔者前段时间在方案知识库专区分享了《基于 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 无钥匙进入方案》，该方案包含有基于 SemiDrive E3210 的基站主控板，基于 NXP NJJ29C2 的低频驱动板，基于 NXP NCK2911 的高频接收板，以及基于 NXP NCF29A1 的钥匙板。

       今天这篇文章基于此方案跟大家分享 Demo 中 PKE/PKG 功能的实现流程以及功能展示。

二、应用场景

1. PKE/PKG 通讯流程

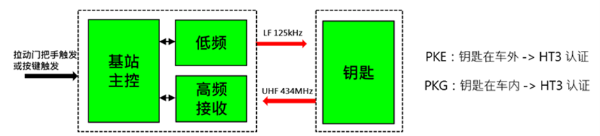

        PKE (Passive Keyless Entry)，即近距离车门解锁功能。而 PKG (Passive Keyless Go)，即为车内一键启动功能。PKE/PKG 通讯过程包括基站低频发送低频信号给钥匙，以及钥匙被唤醒后回传高频信号给基站高频模块接收，如下图所示。

图 1 PKE/PKG 通讯

1. 应用场景介绍

        ① PKE 功能

        该功能 Demo 中通过测试点高电平触发，模拟实际车辆拉动汽车门把手触发（无需操控钥匙按键），基站主控命令低频板发送 RSSI 测量命令，之后钥匙开始 RSSI 检测，然后将检测结果通过 UHF 回传，由基站主控判断钥匙是在车内还外。如果在车外，则会开始进行 HT-3 认证， 认证通过则车门解锁。

        ② PKG 功能

        该功能与 PKE 相似，该功能 Demo 中通过按键触发，模拟实际车辆使用中当司机按下 “一键启动” 按键，会触发 RSSI 检测，但是只有当钥匙在车内，才会开始 HT-3 认证， 认证通过方可启动引擎； 否则引擎依旧处于锁止状态。

三、实现流程

1. PKE 功能

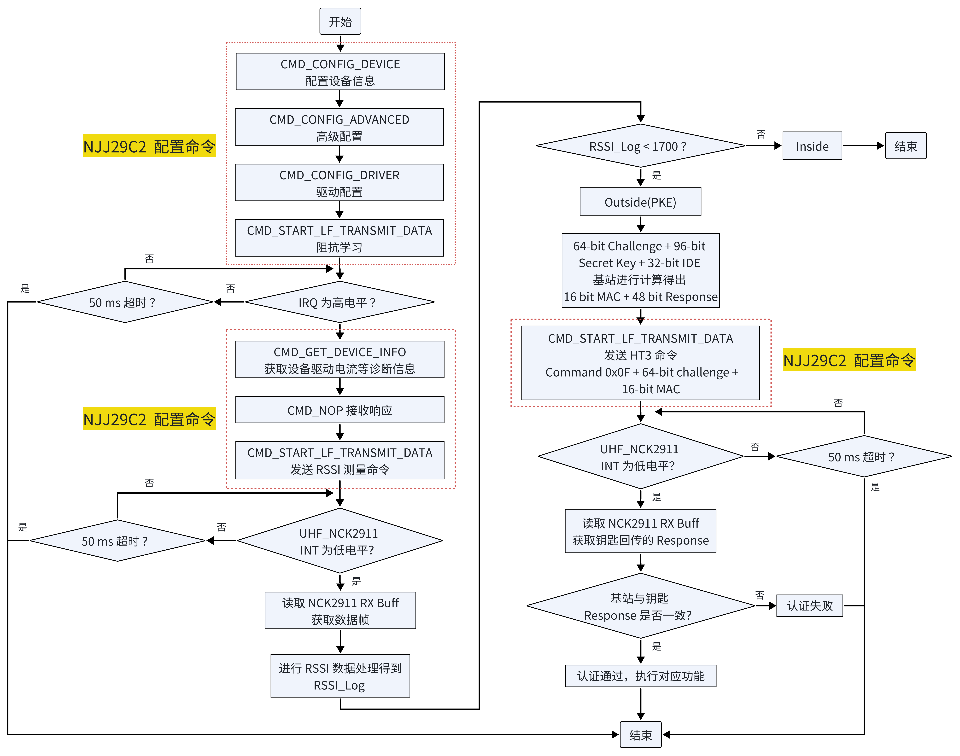

        执行 PKE 功能时，钥匙完成 RSSI 检测回传后，如果基站判断在车外，认证通过则车门解锁。PKE 功能流程如下图所示，RSSI 值判断仅为参考值，需根据实际调整。

图 2 PKE 功能实现流程

1. PKG 功能

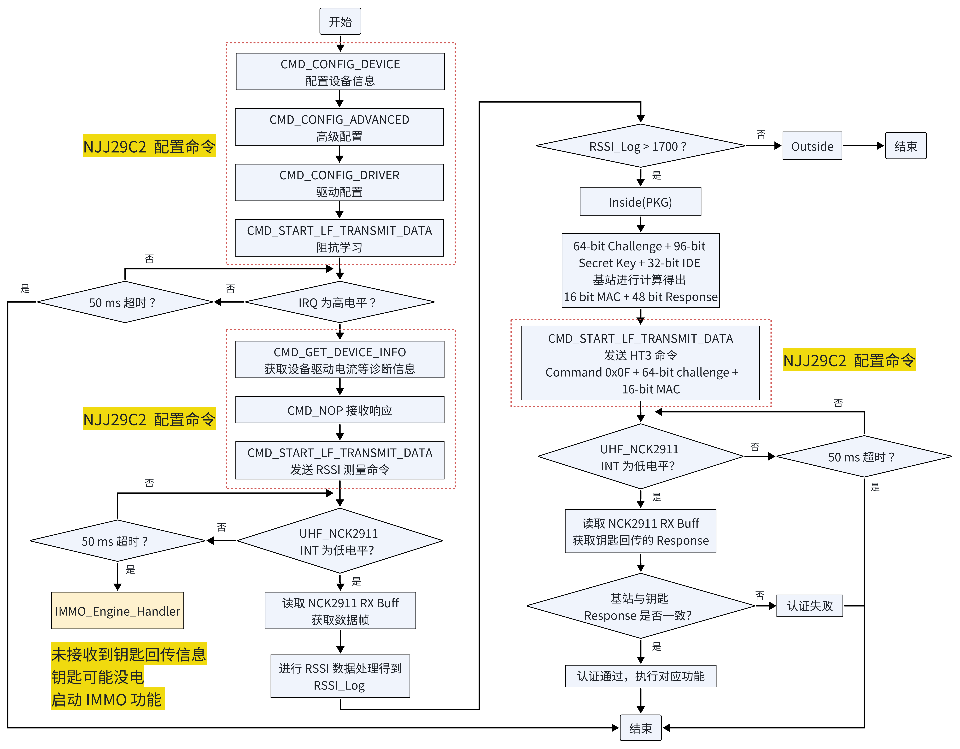

        执行 PKG 功能时，钥匙完成 RSSI 检测回传后，如果基站判断在车内，才会开始 HT-3 认证， 认证通过方可启动引擎；否则引擎依旧处于锁止状态。

        若钥匙未被唤醒，基站无法接收到回传数据，则判断钥匙可能没电，启动 IMMO 功能进行认证，此时需要将钥匙贴近 IMMO 天线，如果接收到的钥匙 ID 正确，且满足 HT-3 认证的结果， 引擎即可发动。

图 3 PKG 功能实现流程

四、功能展示

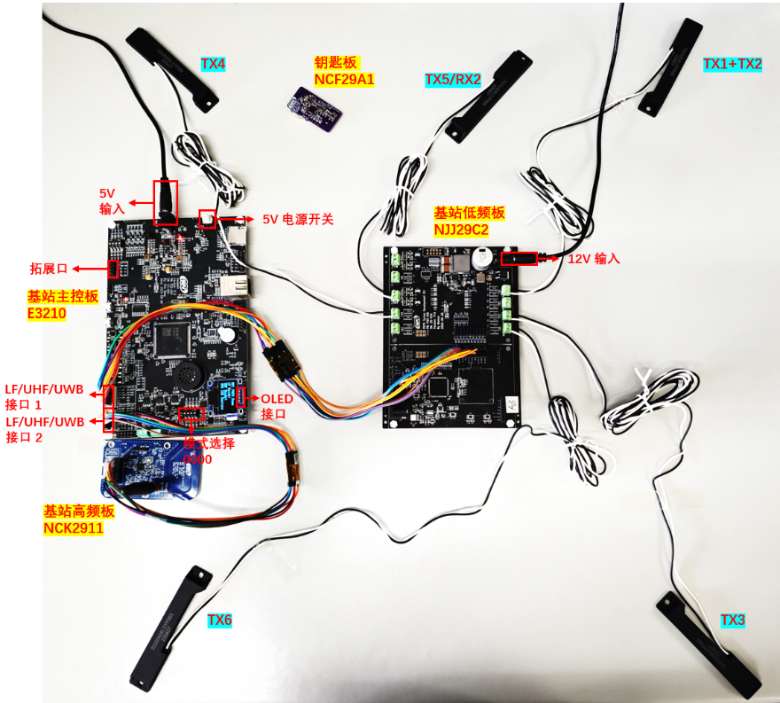

1. 如下图所示，完成硬件的搭建，天线相关布置说明如下：

        NJJ29C2 总共有 9 组天线可以使用，PKE/PKG 功能所使用到的天线通道说明如下：

         (1) TX1 + TX2， 使用高功率驱动模式（最大电流可以提升至 2.5 A），用于发送 PKE/PKG RSSI 测量命令，检测钥匙相对天线处位置。

         (2) TX3，用于 PKE HT-3 认证。

         (3) TX6，用于 PKG HT-3 认证。

图 4  硬件连接图

1. PKE

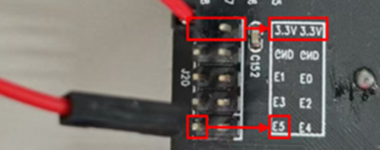

        给拓展口处 E5 高电平触发（相当拉动门把手），TX1+TX2 发送 RSSI 测量命令以及常载波信号， 基站根据钥匙测量的 RSSI 数值判断钥匙在车内还是车外。

图 5 拓展口 E5 高电平触发

        如果钥匙在车外，TX3 会开始进行 HT-3 认证， 如果认证通过，则车门开启，OLED 显示信息如下图所示。

图 6 验证通过，车门开启（距离仅供参考）

        相反，如果钥匙在车内，则会提示已在车内。

图 7 钥匙已在车内（距离仅供参考）

        如果未检测到钥匙，即基站高频接收板未接收到钥匙测量的 RSSI 数值，会提示用户再次尝试。

图 8 未检测到钥匙

1. PKG

        按下用户按键 SW5（相当于按下 “一键启动” 按键），TX1+TX2 发送 RSSI 测量命令以及常载波信号， 基站根据钥匙测量的 RSSI 数值判断钥匙在车内还是车外。

图 9 用户按键 SW5

        如果钥匙在车内，TX6 会开始进行 HT-3 认证， 如果认证通过，则引擎发动，OLED 显示信息如下图所示。

图 10 引擎发动（距离仅供参考）

        相反，如果钥匙在车外，按下 “一键启动” 时引擎依然处于锁止状态， OLED 如下图所示。

图 11 引擎锁止（距离仅供参考）

        如果未接收到钥匙测量的 RSSI 数值，在钥匙没电状态下，则会启动 IMMO 认证。

五、结语

        以上就是本篇文章的全部内容，对《基于 SemiDrive E3210 & NXP NJJ29C2 & NCK2911 & NCF29A1 PEPS 无钥匙进入方案》方案感兴趣，需要相关资料，可点入链接进行提问，联系我们。
