恩智浦 i.MX 91 开发板介绍

恩智浦i.MX 91系列处理器是一款专为边缘计算设计的高性能解决方案，旨在帮助开发者快速打造基于Linux平台的设备。该处理器能够支持运行多样化且复杂的应用程序，广泛应用于智慧家庭、智慧办公以及智慧工厂等领域。

以下将针对 MX 91 的开发板进行详细说明：

规格:

CPU模块板：

• i.MX 91应用处理器
• LPDDR4 16位 2GB
• eMMC 5.1 16GB

• 电源管理集成电路

底板：Base Board

• MicroSD 3.0卡槽
• 2组Type-C接口
• 1组Type-C调试端口
• 1组Type-C PD
• M.2 Key-E 用于支持 WiFi / BT / 802.15.4
• 1组MIPI-CSI接口供摄像头模块使用
• 1组CAN总线
• 4组ADC通道
• 6轴IMU（Inertial Measurement Unit，惯性测量单元）
• I2C 扩展连接器
• 2组千兆以太网RJ-45接口，其中一组支持TSN
• PDM麦克风
• 插件RTC
• EXPI 连接器

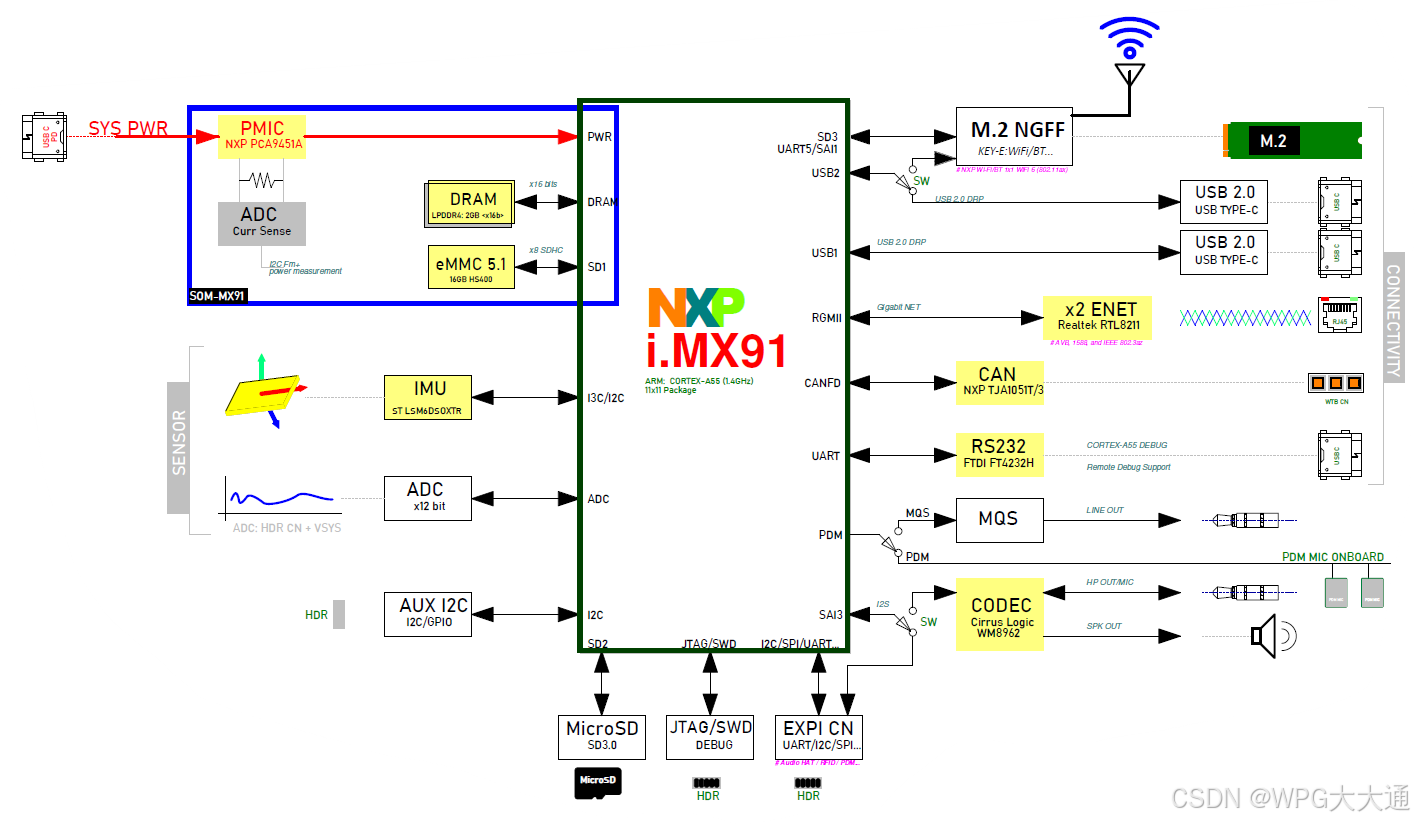

开发板系统架构图：

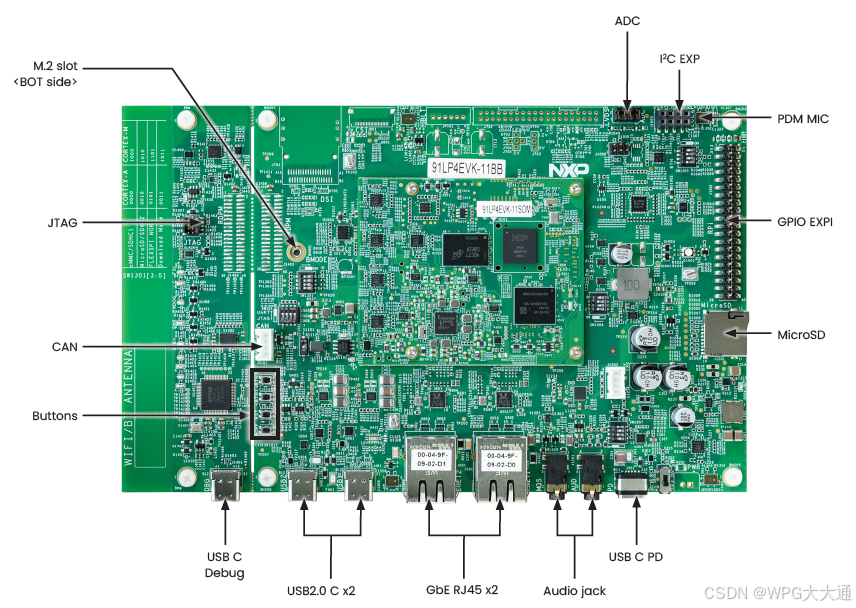

开发板正面：

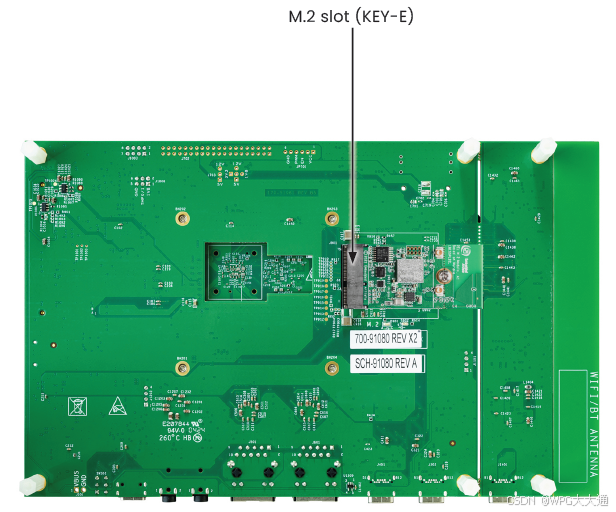

开发板背面：

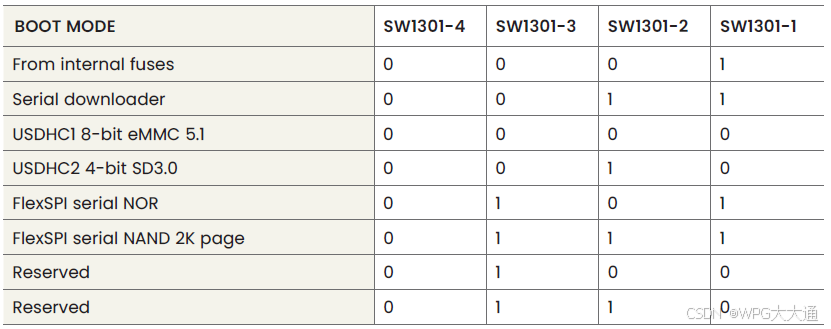

开机设置：

加购配件：

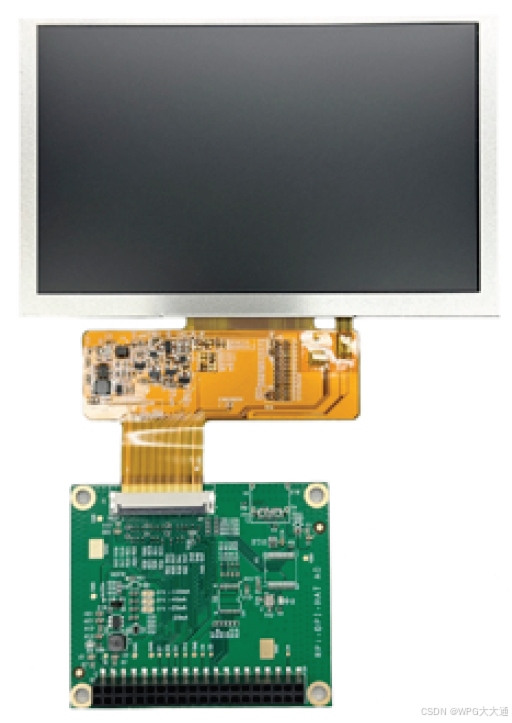

• 并行LCD：TM050RDH03-41

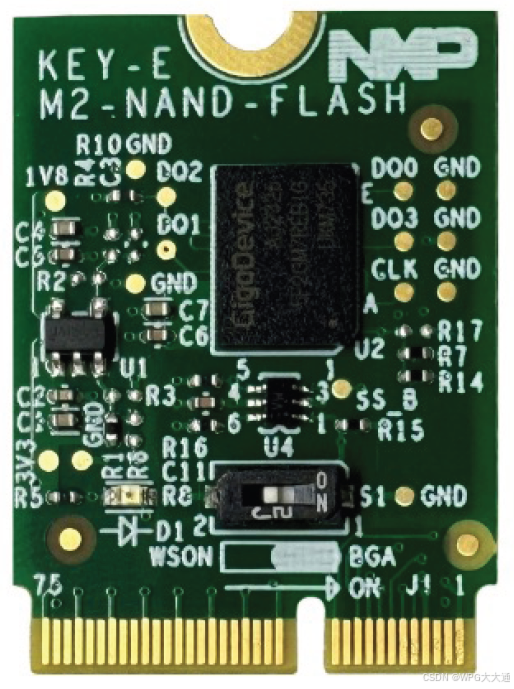

• M2-NAND-闪存

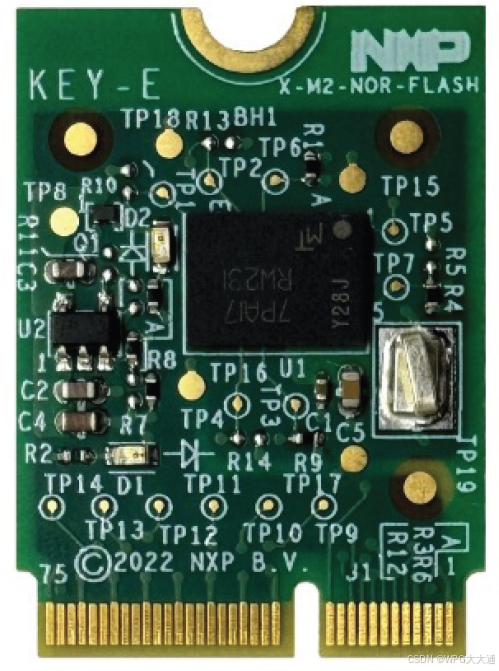

• M2-NOR-闪存

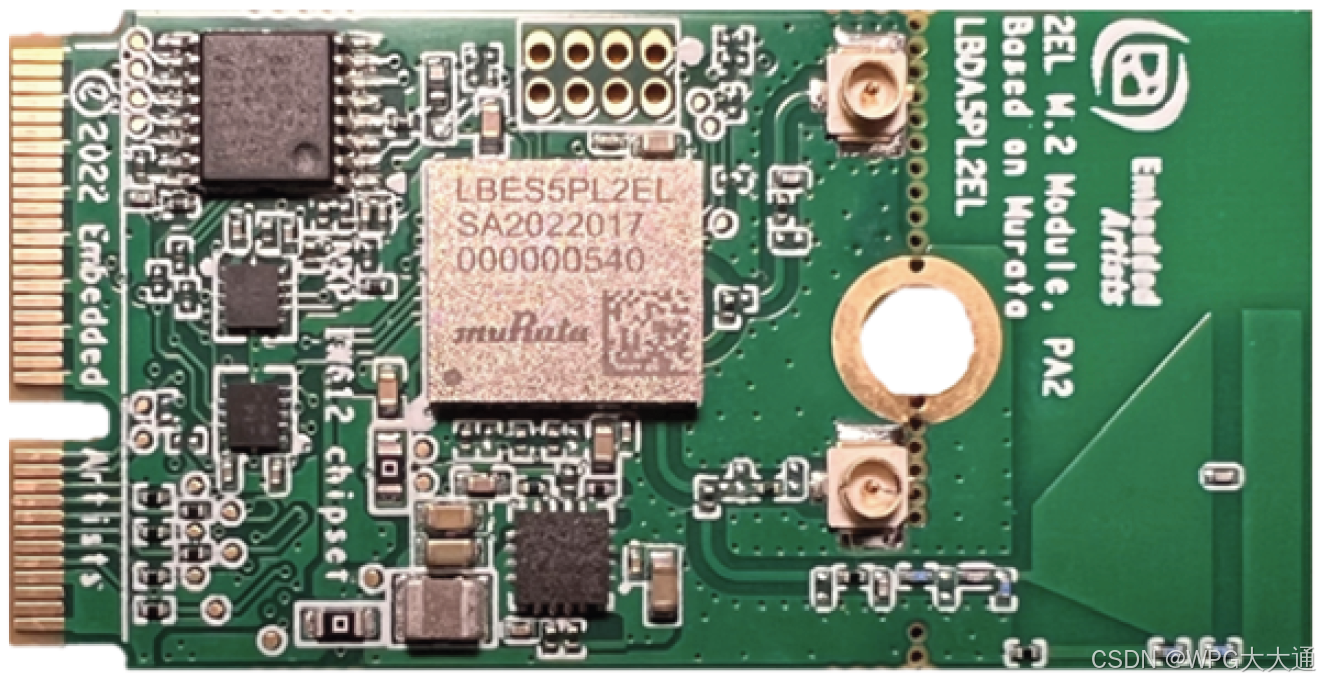

• WiFi/蓝牙/IEEE802.15.4 M.2 模块 (EAR00409)

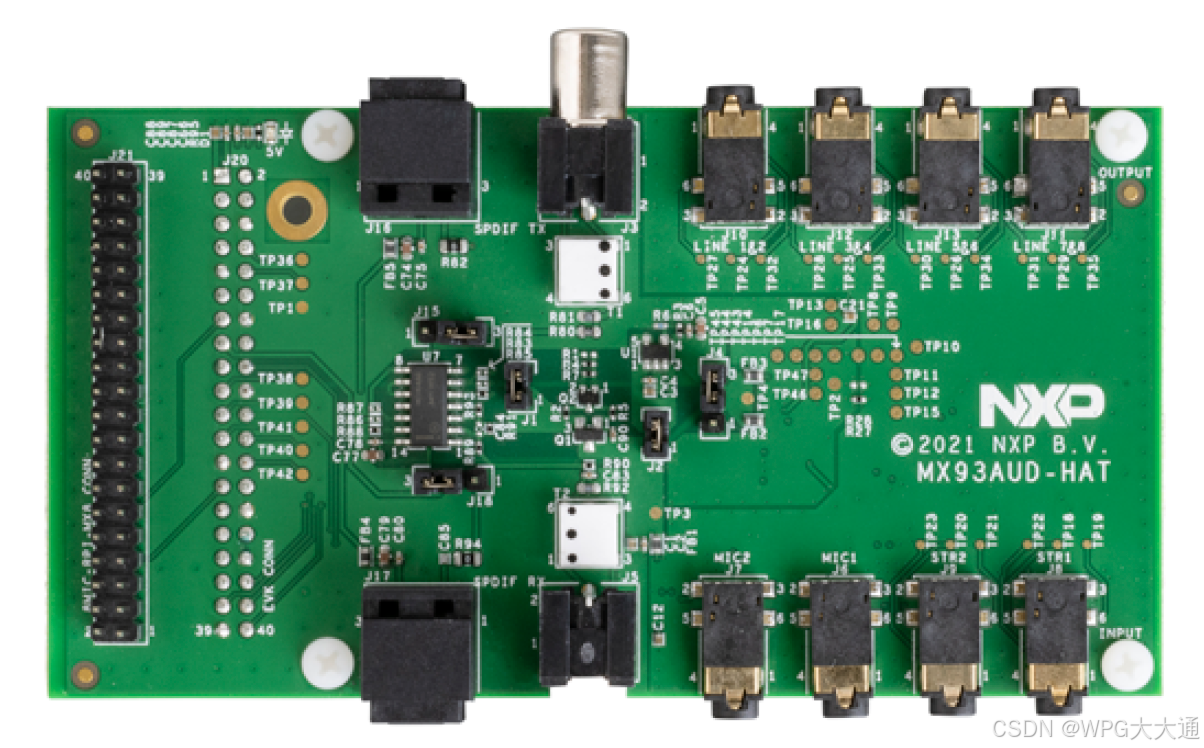

• 音频板：MX93AUD-HAT

• 麦克风板：8MIC-RPI-MX8



参考资料：

NXP官网:

i.MX 91 Evaluation Kit | NXP Semiconductors
